Este arquivo PDF contém um datasheet completo e detalhado do controlador de carga linear para baterias de íon-lítio LTC4054 (também referenciado como LTC-4054), em português, com texto explicativo e imagens ilustrativas. É um material ideal para técnicos, hobistas e projetistas que trabalham com circuitos carregadores de bateria.
Características técnicas do LTC4054
- Carregador linear completo para baterias de lítio de célula única (single cell Li-Ion)
- Corrente de carga programável de até 800 mA (com boa dissipação na PCB)
- Não necessita de MOSFET externo, resistor de sense ou diodo de bloqueio
- Operação constante-corrente / constante-tensão (CC/CV) com regulação térmica interna
- Tensão de carga fixa de 4,2 V com precisão de ±1%
- Pode carregar diretamente de porta USB (500 mA típico) ou de fonte DC de 4 a 7 V
- Corrente de shutdown de apenas 25 µA
- Limiar de carga lenta (trickle charge) de 2,9 V (versão LTC4054) ou sem trickle (LTC4054X)
- Indicador de status de carga (pino CHRG)
- Terminação automática C/10 e recarga automática
- Soft-start e proteção contra subtensão (UVLO)
- Encapsulamento ThinSOT (5-lead SOT-23)
Conteúdo do pacote
- LTC_4054_Battery_Charger_PT.PDF (1.007,8 KB) – datasheet completo em português com texto e imagens
Aplicações típicas
- Telefones celulares, PDAs, MP3 players
- Bases de carregamento e docks
- Dispositivos Bluetooth e portáteis alimentados por USB
Cuidados importantes
- Para obter a corrente máxima de carga, é essencial uma PCB com trilhas grossas e longas para dissipação de calor; o CI regula termicamente a corrente para evitar superaquecimento.
- O resistor de programação (RPROG) deve ser de 1% para precisão da corrente de carga.
- Não ultrapassar a tensão máxima de entrada de 6,5 V (absoluta 10 V).

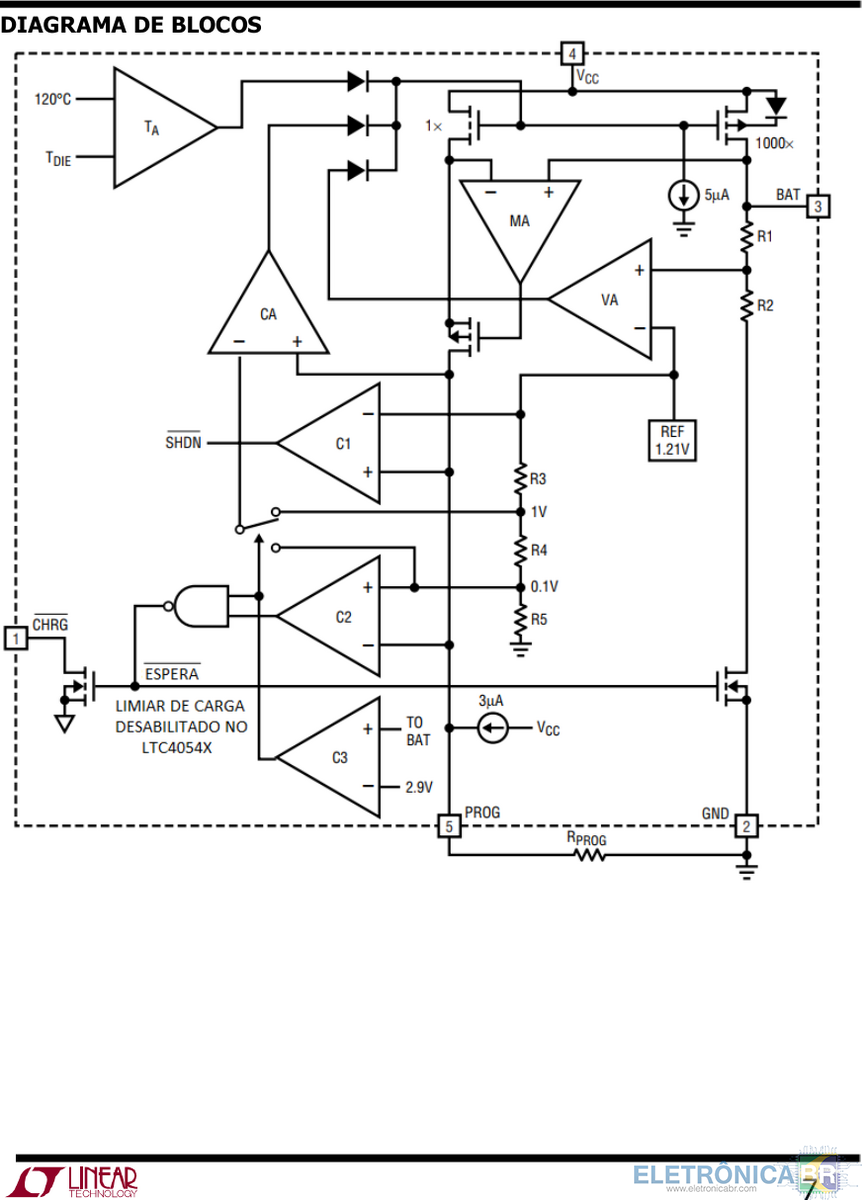

Este documento serve como referência completa para o projeto e reparo de circuitos carregadores com o LTC4054, incluindo diagramas de aplicação, tabelas de especificações elétricas e explicações em português claro.
Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico.
