  1. Fiz um GIF de como o circuito teria que funcionar ( no emulador proteus funciona perfeitamente ), na pratica não !!
  2. O circuito com 555 que estou testando funciona usando um botão no trigger. Porém o circuito que eu preciso tem que funcionar automático (aqui o problema), esse circuito não vai ter alimentação direta pra ele, a alimentação vem nessa linha de 12v (que é acionada para ligar o moto), e após alimentado ele vai gerar uma saída por 2seg, então a saída vai pra 0v. (Não é tão simples, eu acho kkkk)

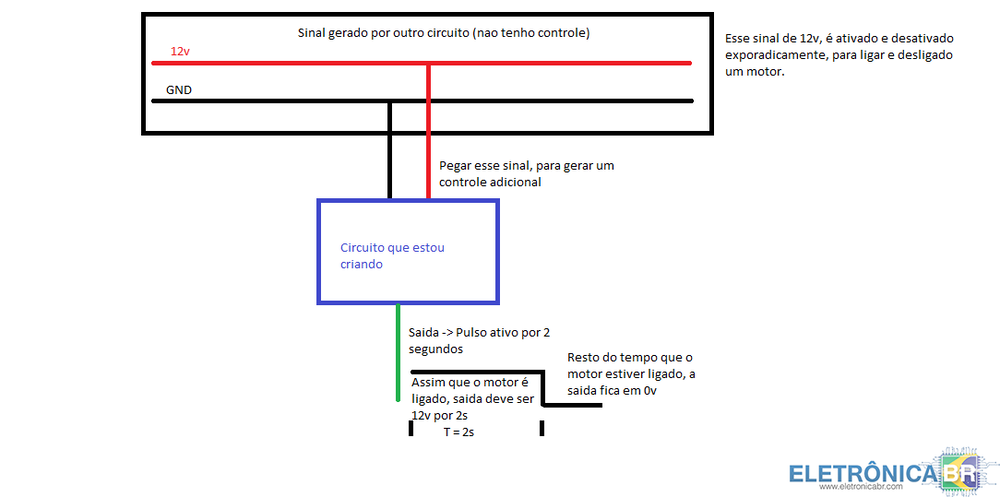

  3. Tenho um sinal de 12v que liga e desliga um motor. Preciso que assim que tiver energia (12v), um circuito seja acionado e mantenha um 12v na saída por apenas 2 segundos, e depois esse circuito fique com 0v na saída. Segue diagrama do problema. Estou tentando resolver esse problema com um 555 em modo monoestavel, no Proteus o circuito funciona, porém na pratica o circuito não funciona. Na pratica a saída não é ativada. Segue esquemático do circuito. Alguém sabe um maneira de resolver esse problema ou o que posso estar fazendo de errado com o 555. Gostaria de usar o 555, pois já tenho alguns aqui. OBS 1: O sinal de 12v que vem do motor, é ativado algumas vezes ao dia, e fica ativo em média 10 min. OBS 2: Não quero utilizar nenhum microcontrolador, queria fazer um circuito simples e barato. Obrigado pela atenção.
  4. Eu fiz um circuito com o LM3017 no proteus, e funcionou bem, se eu variar a tensão de 6 a 12v. Agora na pratica não testei ainda. Estou esperando chegar os componentes. Minha duvida seria caso não funcionasse, ai como eu poderia estabilizar essa tensão. Agora não estou em casa, mais tarde vou ver se consigo postar o esquemático que eu fiz.
  5. Exatamente isso. Eu fiz um regulador linear com um LM317, para regular a saída, funciona muito bem com uma entrada com tensão fixa, a minha duvida é como usar o capacitor com diodo e resistor, e qual capacitor posso usar. uso o capacitor em serie com a linha de 12v para estabilizar a tensão, e o resistor para limitar a corrente e um diodo para proteção, isso ? Obrigado pela ajuda.
  6. Mas eu preciso do pwm, eu só quero aproveitar essa tensão que já tenho no local, ai não preciso passar um novo cabo, para levar os 12v ou 5v.
  7. Sim, é um arduino que controlar esse pwm.
  8. Boa tarde a todos, Tenho um sinal pwm de 12v, esse sinal varia conforme o pwm, de 6v a 12v, gostaria de pegar essa tensão, estabilizar em 12v e utilizar ela estável nos 12v. Esse sinal pwm alimenta um motor, penso em puxar um fio dessa linha e utilizar essa tensão para alimentar outro circuito. Minha duvida é, como posso estabilizar essa tensão que fica variando conforme o pwm, posso utilizar um capacitor, para carregar e manter nos 12v, se sim, qual capacitor usar? Alguém tem outros modos de fazer isso? Essa tensão de 12v vou converter para 5v e corrente máxima de 500mA.
  9. Infelizmente o aparelho começou a apresentar outros problemas. Eu acabei desmontando ele para usar as peças.
  10. Estou fazendo um chicote que vai ser usado em um aparelho que já tem esse conector, ai não consigo controlar qual vai ser o macho e fêmea.
  11. Bom dia, achei o conector no site da LCSC, porém aqui no Brasil ei ainda não encontrei https://lcsc.com/product-detail/Connectors-Housings_TE-Connectivity-172161-1_C305755.html
  12. Esses conectores eu achei eles no Mercado livre, porém eles parecem ser parecidos, mas não igual. Esses conectores parecem ter todos os plugs redondos, e esse que eu tenho, ele varia, tem uns arredondados e outras vias quadradas.
  13. Bom dia, estou tentando descobrir o nome desse conector, e até o momento não consegui. Se alguém souber o nome, eu agradeço. Ele tem 9 vias, eu achei alguns muito parecido, porém não é igual, ai não da certo o encaixe. Esse conector geralmente é usado em noteiros. Vou anexar algumas fotos.
  14. Estou usando uma antena da Uniquit, é muito boa mesmo.
  15. Desculpe meu erro, na verdade é o sistema XUBUNTU! Eu testei no xubuntu 18.04 e no xubuntu 19.10. E eu percebi que esse erro acontece quando o sinal da rede wifi esta muito fraco, ou é um sinal sem conexão, e isso não acontece sempre. Mas é um problema que esta me incomodando muito, e não estou conseguindo resolver, estou a dias com esse problema. Como uso rede 3G nas operações, o sinal sempre esta ruim kkkkkkk, e esse erro acontece com frequência.
