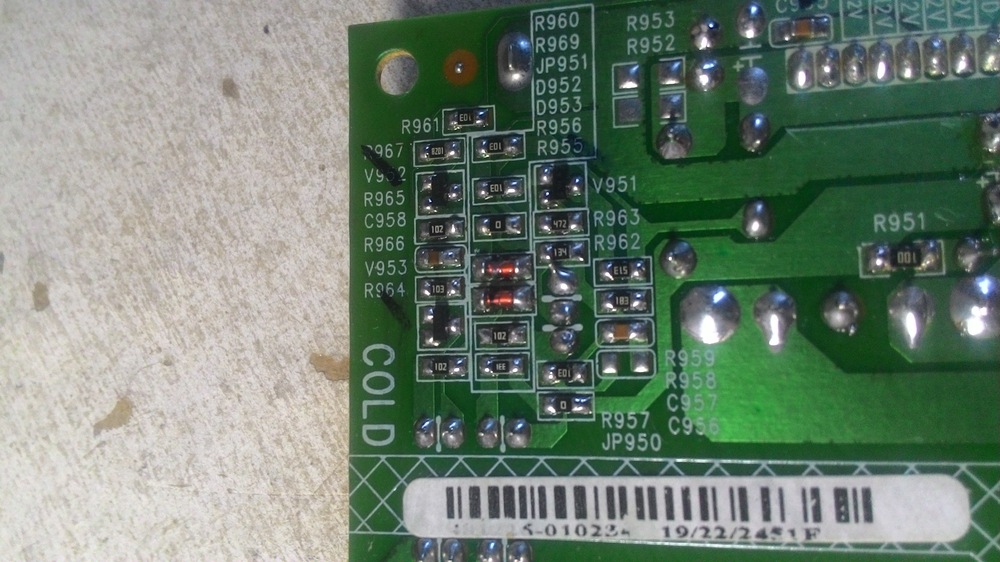

@zazulak levantei o capacitor entre os pinos 1 e 3 do tl e as tensões continuaram as mesmas, to enviando foto dos componentes em torno dele, tem um resistor que deveria ser 18k e ta com 12k apenas é o R962.

@Jecimar deu sim, foi a fonte mesmo. Funcionando normal agora,

@Eletrônica Fernandes bom dia, não entendi direito, você acha que é a fonte o problema ? E depois de resolver a fonte terei de regravar a bios por causa da alternancia das cores? É isso ?

Pessoal ainda aguardando dicas, obrigado.

Aguardando ajuda.

@Jecimar , quanto aos Leds ainda não fiz nenhum teste, com relação a fonte , eu liguei ele com uma fonte com tensão mais alta perto de 17, 18v e realmente parou de piscar os Leds mas ai a tela ficava mudando de cores , ficava alternado as cores rgb, o que se conclui disso, tem alguma ideia, será a fonte mesmo? Ou a Barra de Leds? Eu nunca testei nem troquei Leds, alguma dica.

Chegou esse monitor na bancada com o seguinte defeito, ele liga o power acende mas a tela fica piscando. Depois que abri da pra ver que os leds acendem e apagam , ficam assim acendendo e apagando . Na placa tem as indicações das tensões e eu medi e estão corretas, 1,8V , 3,3V e 5V. Só estou achando estranho que no mosfet Q802 tenho 14V somente no dreno e não tenho mais nenhuma tensão, ou seja, 0V no gate e source. Mesmo com a tela piscando consigo ver que fica rodando a janela da falta de cabo vga, acho que então se parar de piscar vou ter imagem. Alguem pode me ajudar , será que esse Q802 só tem mesmo 14V no gate e nada mais, será que regravando o ci de bios IC401 resolveria esse problema? Aguardando ajuda, obrigado.

@zazulak, corrigindo a tensão pino 2 do N953 = 6,35V e não 8,42 como havia passado, o capacitor C904 ta escrito 151(150pF) /2KV, ele estava estourado e coloquei um de 150pF/1Kv isso pode ter problema ? Preciso do esquema se alguem ter pra disponibilizar.

@zazulak , Essa placa tem 2 optos, medi os 2, segue abaixo: - N950 , pino 1=6,77V e pino 2=5,75V -N953, pino 1=7,18V e pino 2=8,42V TL431 , pino R=2,48V e pino C=5,75V Analisa por favor.

@marciobaldo, @William_R, @zazulak, com relação ao ci de pwm fiz umas medições com multimetro pois não tenho outra forma para testar , os valores medidos estão a seguir, - pino 1 vin = 1,3V - pino 2 fb = 1,3V - pino 3 sense = 0V - pino 4 gnd = 0V - pino 5 gate = 0V - pino 6 vdd = 16,3V - pino 8 hv = 156V Com essas medidas acima e o que passei anteriormente , vocês conseguem falar se estão normais? Se tenho que trocar esse ci mesmo, ou de repente tem mais outra coisa com problema.

@marciobaldo , eu estava desconfiado mesmo do pwm, amanhã vou dar uma olhada melhor nele.

Boa tarde, esse monitor não está ligando , não acende nada, retirei a placa fonte e tinha fusivel F901 aberto, tinha tambem o capacitor c904 em curto, troquei esses componentes e a tensão de 174V nos capacitores grandes apareceu. Fui testar as tensões de saidas e onde eu tenho que ter 12V só chega 7,4V. Não encontrei mais nada queimado. Eu só não testei e nem troquei ainda o ci pwm 6755 atras da placa , alguém tem alguma dica de como faço a tensão de 12 V aparecer, o que falta eu testar pra conferir essa tensão. Segue fotos da placa para ajudar na dica.

@alexpro2 valeu , vou verificar isso.

@Jesiel, @cristi, estou indo embora pra Mococa hoje, terminei aqui na Unicamp, amanha estarei na frente da placa novamente, não sei se ajuda muito a vocês suspeitarem mais de alguma parte dessa placa que tem esse curto no dcin, a cliente disse quando trouxe que esse note funcionava normalmente e como estava com tela trincada ela pediu pra um tecnico da cidade dela apenas fazer a troca pela tela nova que ela havia comprado, essa tela nova está comigo, mas o tecnico de la devolveu o note pra ela dizendo que depois que ele instalou a tela o note nao mais ligou, acredito que ao colocar a tela ele deva ter fechado algum curto ( não sei) e com isso o curto realmente existe na placa e por isso ela não liga mais. Se ajudar esse relato na analise de voces.

@cristi@Jesiel, estou Unicamp , assim que voltar peço ajuda novamente a vcs, obrigado.

@cristi esse curto que falei está no dreno de Q5 em diante, como nada aquece eu saquei alguns capacitores dessa linha mas o curto permanece. Você consegue dar uma olhada no esquema e me dar uma dica por favor,

@cristi desculpa demora, estou externo no momento, mas depois que troquei U11 apareceram várias tensões de 3 e 5 nos capacitores em torno dele, mas os 3 e 5 das bobinas não tem nada ainda, tenho um curto na linha dcin, esse curto aparece no c27 e em outros capacitores dessa linha, mas não consigo identificar qual porque nenhum aquece.

@claudio cortez blz, vou verificar e depois posto o que encontrei. Vou ter que dar uma saída pra atender um chamado externo. Por enquanto obrigado.

@claudio cortez bom dia Claudio, viu as postagens que fiz sobre como ele chegou e como está agora? Você saberia me dizer se esse curto que esta presente na linha de dcin poderia ser algum zener, e analisando o esquema tem algum que vc acha que eu poderia testar, ja to desistindo dela.

O loko, ninguém da uma dica, to fazendo algo de errado, será??

@Jesiel no dreno de Q5 por causa do curto não tenho nada , nenhuma tensão. Mas to em duvida com Q6, nele eu tenho gate 19,03V, source tenho 20,1V , e no dreno ta esquisito pois a tensão fica variando de 6V a 4V, não estabiliza. Consegue analisar e ver o que está acontecendo, se isso tem relação com o curto na linha dcin ? O gate de Q6 é alimentado pela pino out de U4, (saida).

@Jesiel injetei tensão nessa linha dcin, injetei no dreno do Q5 proximo ao c27, tenho curto sim nessa linha mas nada aquece, nada mesmo, acho que vou acabar desistindo dessa placa, pelo que vi tem umas postagens antigas com esse mesmo problema e parece que ninguem resolveu, ou se resolveu foi para os casos resolvidos e esses eu nao tenho acesso. Ta complicado , cheguei até onde deu , nao tinha tensão nenhuma alem dos 19v agora tenho no pwm U11 as tensões que passei acima, constatei esse curto mas infelismente não consigo encontrar o motivo do curto.

@Jesiel ta certo, vou injetar e logo te passo, vou dar uma saidinha logo estarei de volta, por enquanto obrigado pela força

@Jesiel eu removi esses mos fets e o curto permaneceu , não injetei tensão nessa linha ainda não, me diga ate quantos volts posso injetar nessa linha dcin, que vou injetar e ver se vai aquecer.

Fiz mais algumas medidas no U11 , analisem por favor. pino 1 - ref -->1,98V pino 3 - vcc -->4,98V pino 4 - en ldo -->19V pino 5 - Vreg3 -->3,3V pino 6 - vin -->19V pino 7 - ldo -->4,98V pino 8 - ldo refin -->0V pino 10 e 30 - out1 e2 -->0V pino 14 - en1 -->0V pino 27 - en2 -->0V pino 17 e 24 - boot 1 e 2 -->4,69V pino 32 - refin2 -->4,99V pino 19 - pucc -->4,98V Se precisarem de mais alguma tensão para analise por favor podem pedir. Aguardo alguem ajudar.
