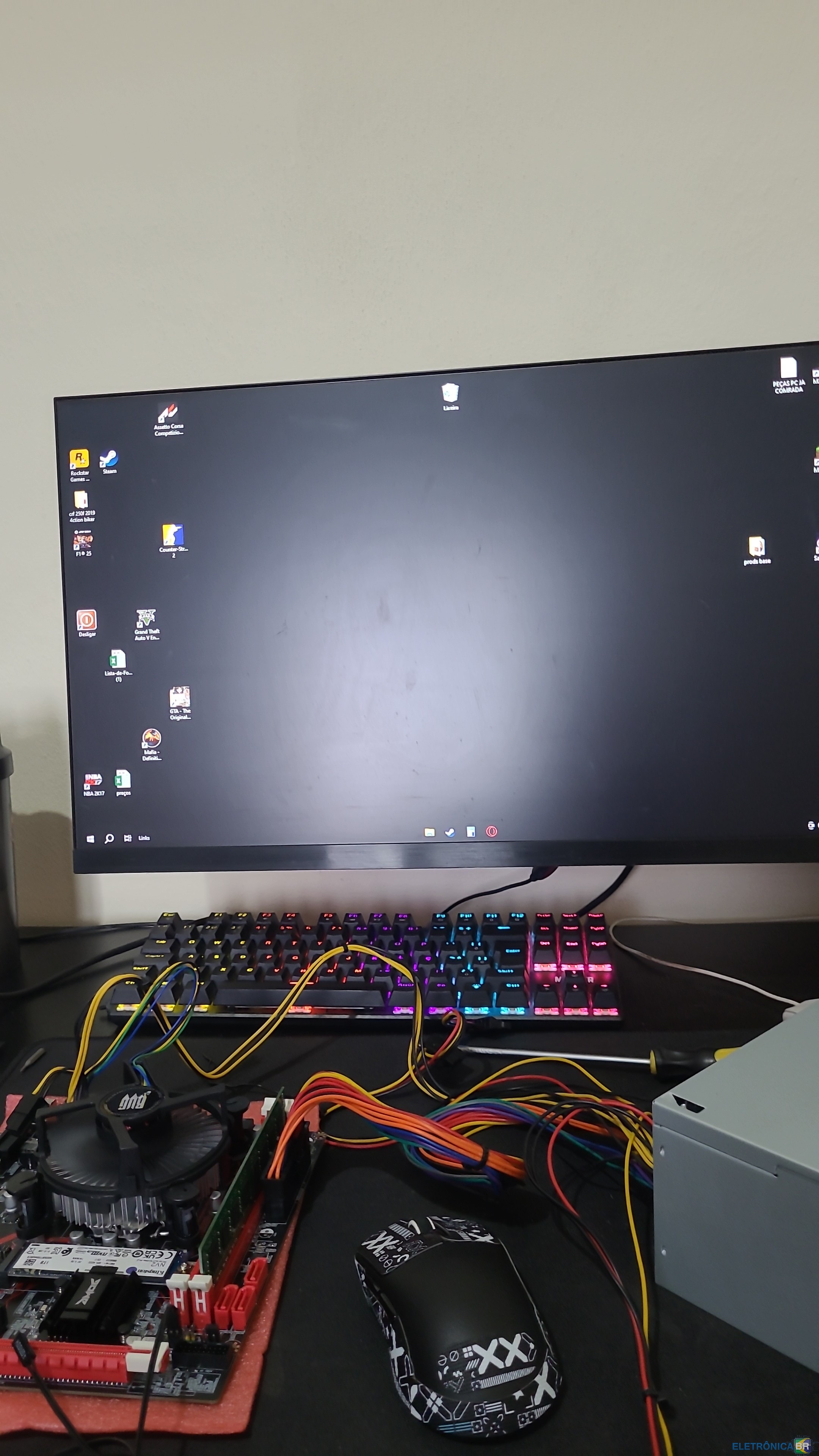

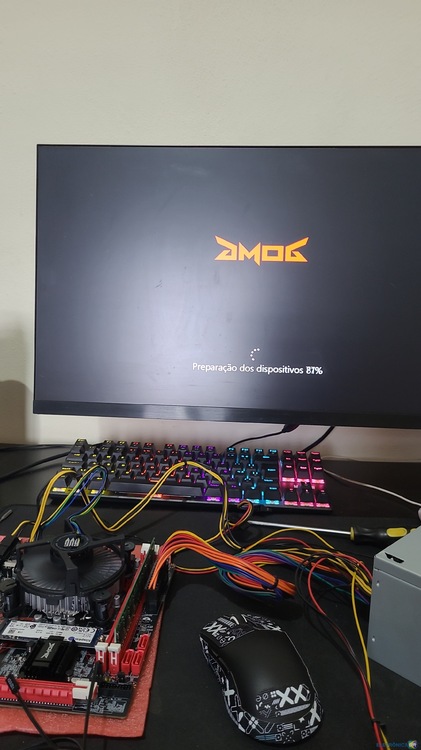

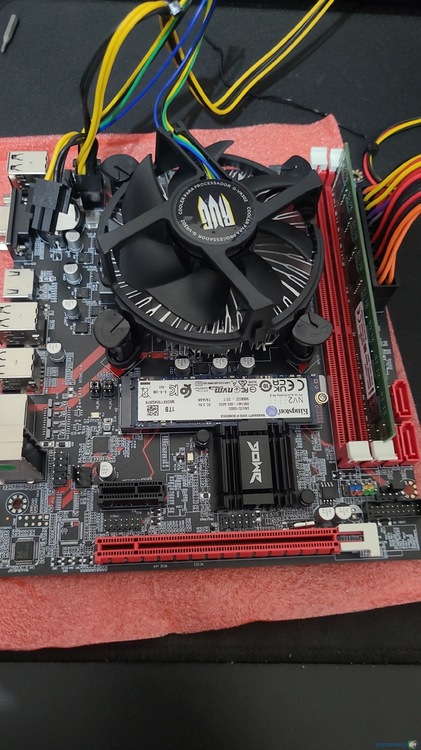

Bom dia Amigos, estou com essa aparelho na bancada, ele veio de uma enchente, onde consegui solucionar os problemas de fonte ( que é o que ele apenas apresentava de problema) e fiz uma limpeza completa, deixei na estufa para desumidificar e etc. Ao fazer a instalação do sistema, pois o hd que estava com ele foi perdido, ele entrou normalmente e etc. Porem ao tentar liga-lo novamente, ele emite luz branca, reconhece o controle, mas não emite imagem e as portas usb nao funcionam, tudo ao mesmo tempo. E minha duvida seria por onde exatamente procurar o defeito, pois e muita coincidência os dois circuitos darem defeito. Chequei os componentes hdmi e parece estar tudo ok. Obg a atenção de todos.
-
resolvido HP Laserjet Pro CP1525nw reparo na fonte - RM1-7080
Goiano.sa posted a topic in Resolved Cases - Printers and Copiers

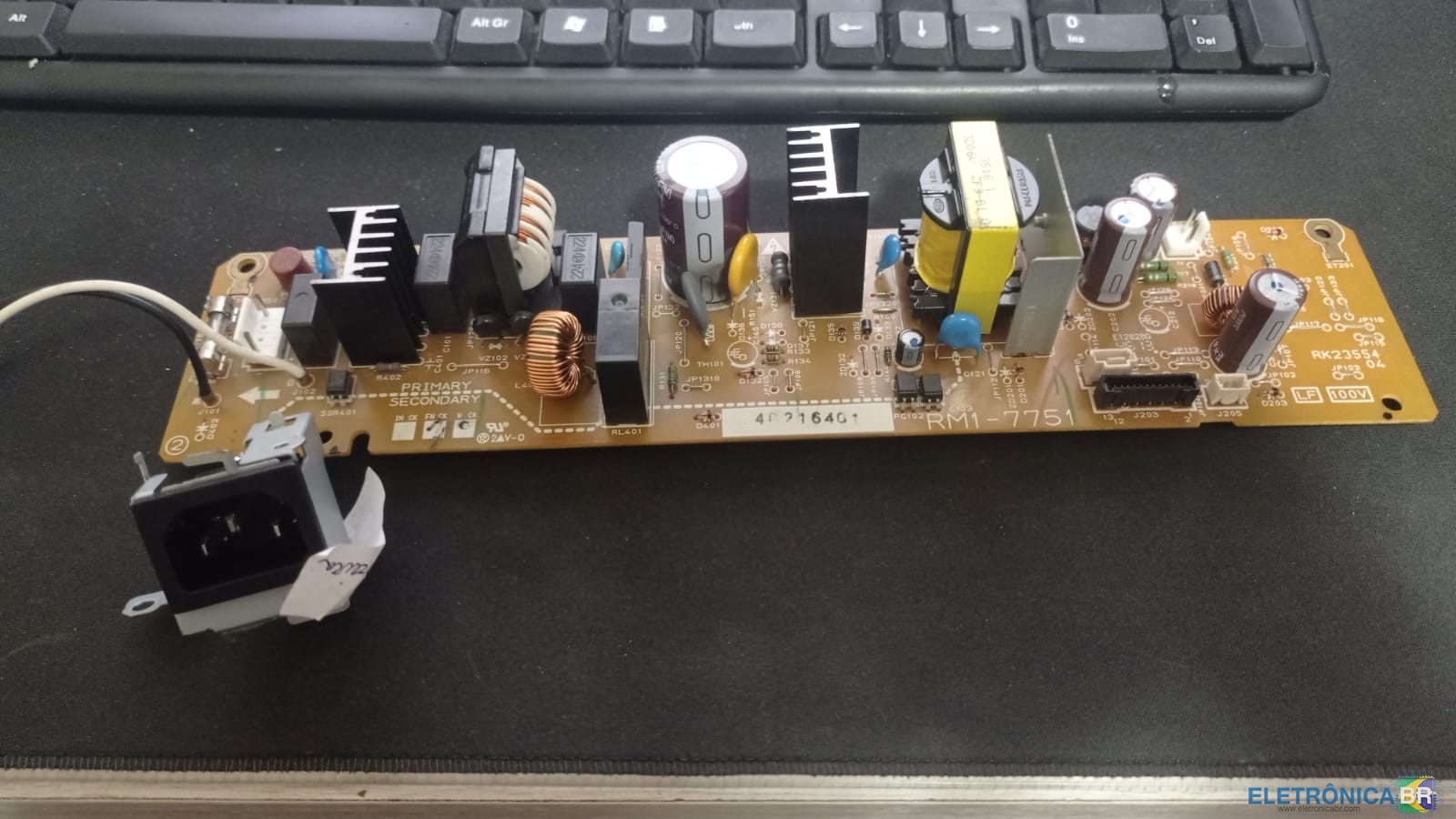

Boa noite pessoal, solicito ajuda de vocês na identificação de componentes da fonte dessa impressora: Alguns componentes já foram identificados em outro topico do forum, porém alguns falta. vou copiar alguns do outro topico aqui e os que faltam. Já identificados. fonte CP1525nw RM1-7080 - Q101-> K3569, 10N60E, P10NK80, P11N60 R101-> 6.8k(azul,cinza,vermelho dourado) R103-> 82(cinza,vermelho,preto dourado R104-> 100(marrom,preto,marrom dourado) R106-> 0.10(marrom,preto,prata dourado) R107-> 1k(marrom,preto,vermelho dourado) R111-> 6.8(azul,cinza dourado dourado) R105-> 10k(marrom,preto,laranja dourado) R204->3.9k(laranja,branco,vermelho dourado) R601-> 4.6k(amarelo,azul,vermelho dourado) IC201-> C1093 ou KIA 431A IC101-> 5542(NCP1203D100) equivalente C601-> 35v 33uf D601 602, 603 -> 1N4148 ZD101-> 36V 1/2W Preciso saber os valores de: R126 Desde ja agradeço, Saudações - Cristian Goiano
-

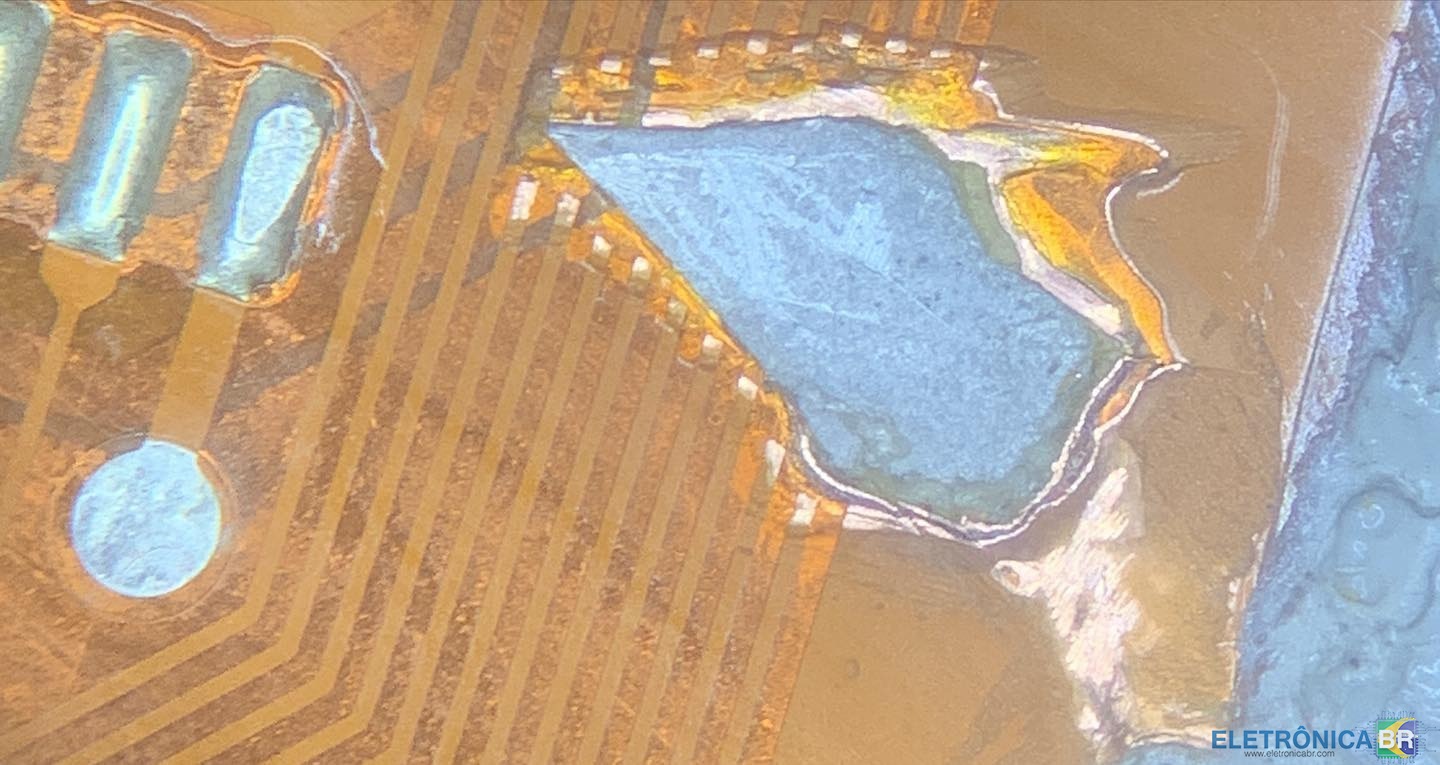

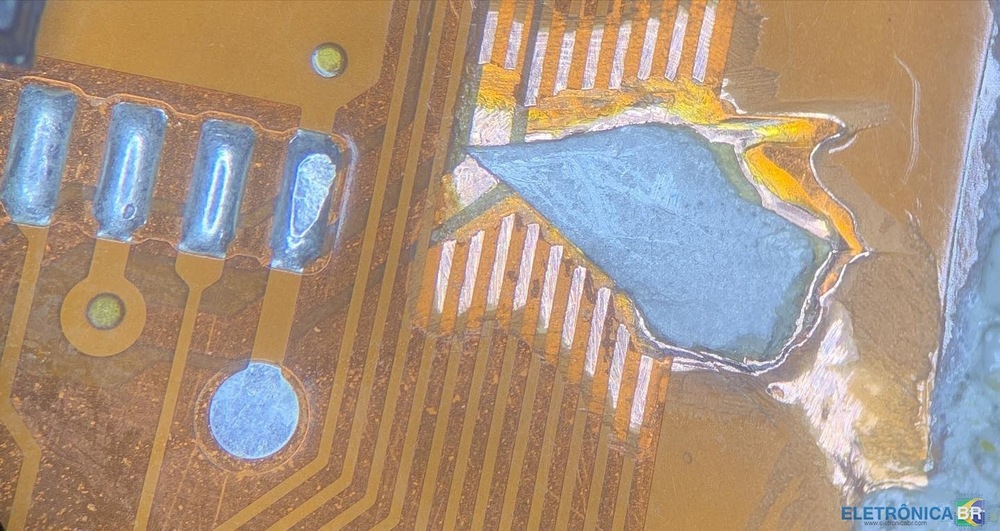

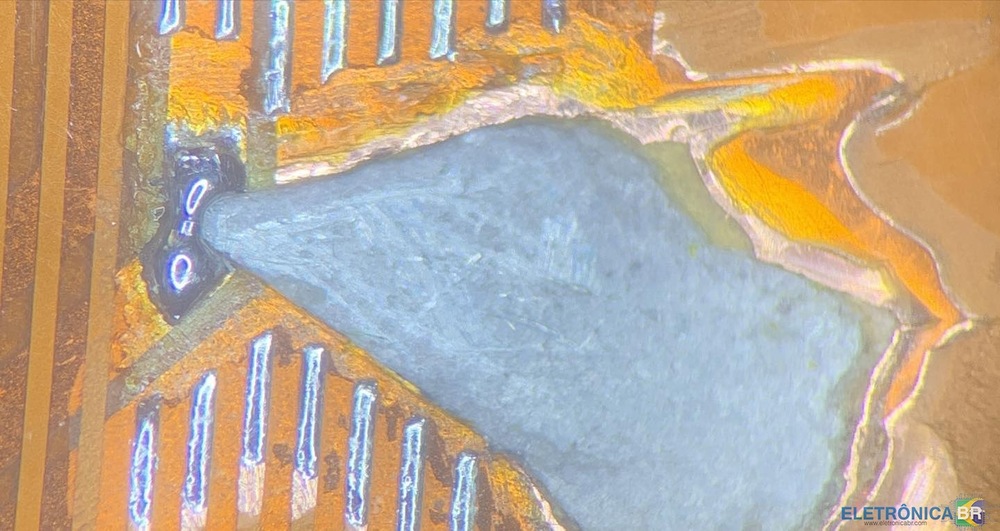

Olá pessoal, vi que há vários tópicos semelhantes ao problema que eu peguei para resolver que aconteceu com um Dell inspiron 3511 mas me recomendaram criar um novo tópico falando sobre o meu problema. Já adianto que não sou técnico em eletrônica, sou técnico em informática e tenho alguma noção básica sobre eletrônica e equipamentos como Fonte de Bancada, Microscópio Digital e estação de retrabalho e solda. Tenho esses equipamentos pois costumo pegar algumas coisas simples de resolver como trocar capacitores de placas fonte de monitores e TV's de LCD / Plasma. Não é um serviço que pego a todo momento para fazer mas hoje em dia qualquer um com um pouco de esforço e dedicação consegue pesquisar e encontrar soluções na internet com ajuda de terceiros. Bom acho que já me apresentei agora vamos aos fatos de como o cliente danificou seu notebook. Como o problema foi criado pelo cliente? R: O Cliente me relatou que após colar a dobradiça da tela com Super Bonder o notebook não funcionou mais. Perguntei se ele desplugou o cabo da bateria da placa mãe antes de fazer qualquer procedimento após remover a tampa do fundo e ele relatou que removeu diretamente o LVDS "cabinho do LCD nas palavras dele" sem ter desconectado a bateria e fez o "reparo com super bonder" no local da carcaça da tampa onde a dobradiça é parafusada. E disse que após remontar o notebook ele ligou mas já não apresentava imagem na tela e após um curto período de tempo ele desligou e não ligou mais, parou de reconhecer o carregador (Sem Led de indicação de carga) e trouxe o equipamento direto pra eu dar uma olhada para ele. Após uma inspeção visual encontrei o CI SMD PU301 com um pequeno furo no meio. Fiz o teste no fusível de proteção F1 do LVDS e ele não está danificado, fiz a substituição do PU301 (Sy8386brhc) Não ficou muito bonito pois a malha dessoldadora era um pouco grossa para esse pequeno reparo e deu uma lixada no verniz da placa mas os pads ficaram limpinhos, mas confesso que estou com receio de ligar o cabo da fonte na placa mãe para medir as tensões sem saber se pode ter algo a mais em curto, por onde eu devo começar as fazer medições para ter certeza de que não há nada mais danificado antes de energizar a placa? Link do Boardview da placa: Boardview GDM50-LA-L241P- REV 1.0 (A00)
-
dúvida Reparo em máquina de retrabalho yaxun 902+
Leonardo dos santos viana posted a topic in Ferramentas para eletrônica

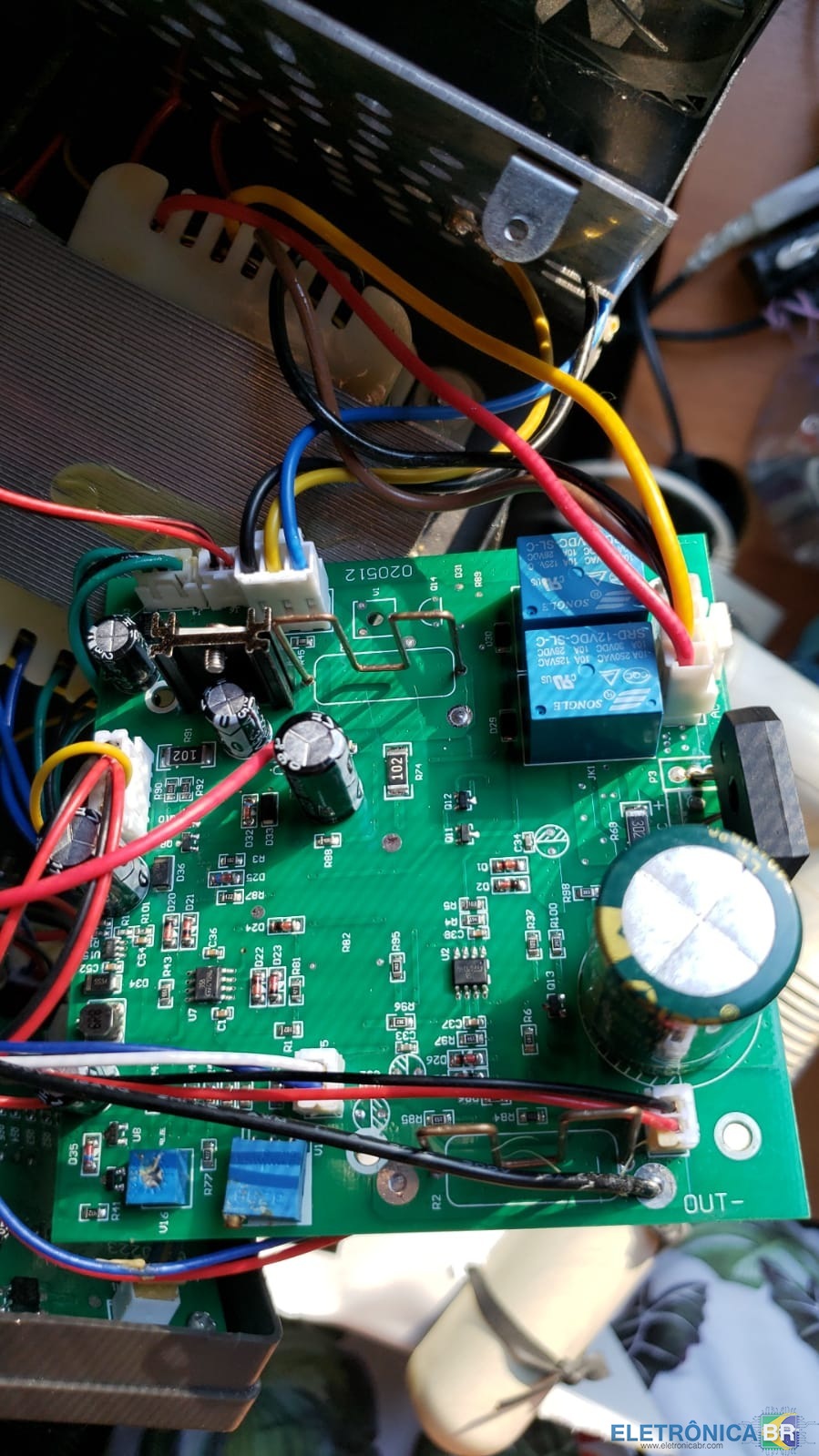

Preciso do esquema eletrico dela para entender sobre defeito dela : liga normal mas nao aumenta a temperatura dela
-
Oi, preciso de ajuda para encontrar o esquema e para reparo do nobreak citado acima, Modelo da placa é TS-177 rev: 06 ou TS 17712u14n0 Nobreak ao apertar no botão Power ele liga e desliga em 1 segundo, ao segura o botão Power pressionado ele liga bate rele gira cooler e mesmo pressionado ele desliga. trocado a bateria so para testar. @joao lima RVOpa meu amigo, tópico criado
-
Estou com um placa-mae nova que queimou o componente que anexei a foto, testei o capacitor próximo e está aberto. Encontrei ma sucata uma placa com um componente parecido, mas a dúvida é: como saber se são compatíveis? o da esquerda na foto, tem a numeração 2104 nele e o da direita tem gravado nele 1220.
-
Estou com uma TV Philco modelo PH43N91DSGWA que esta apresentando erro de tela azul quando ligada. Em algumas pesquisa feitas é informado que é necessário atualizar o drive. Isso procede? onde consigo o drive para baixar ?
-
Boa noite. Estou com um problema em um multimetro da Minipa ET-1507B, onde eu estava testando um vaporizador e nele tinha uma bobina que entrava uma tensao baixa e saia uma alta tensao de uns 15 mil volts para gerar uma faisca. Eu medi a tensao que entrava na bobina e por um descuido coloquei as pontas de prova na saida da bobina. Ja imaginam... o multimetro nao mede mais tensoes AC e DC. Fica somente 0000. Comprei um novo multimetro da Hikari para tbm reparar esse, e medindo todos resistores, nao achei nenhum aberto ou alterado, principalmente os de precisao. Porem achei um diodo que na minha pesquisa, parece ser um "Diodo Supressor Bi-direcional" de modelo P6KE11A (escrito na placa) e em seu corpo tem um "KZ". A serigrafia mostra um diodo de frente para outro, e nao encontrei nada a respeito... Testei esse diodo no multimetro novo, fora da placa e ele nao acusa nada em nenhum dos dois lados. Deveria acusar um valor? Tem algum substituto para ele? Vou colocar algumas imagens relacionado ao multimetro e ele...
-
Visualizar Arquivo Curso Reparo ECU Diesel Curso Reparo ECU Diesel Uploader esquemauto Enviado 19/02/2025 Categoria Injeção Eletrônica
-
1 download
Curso Reparo ECU Diesel -

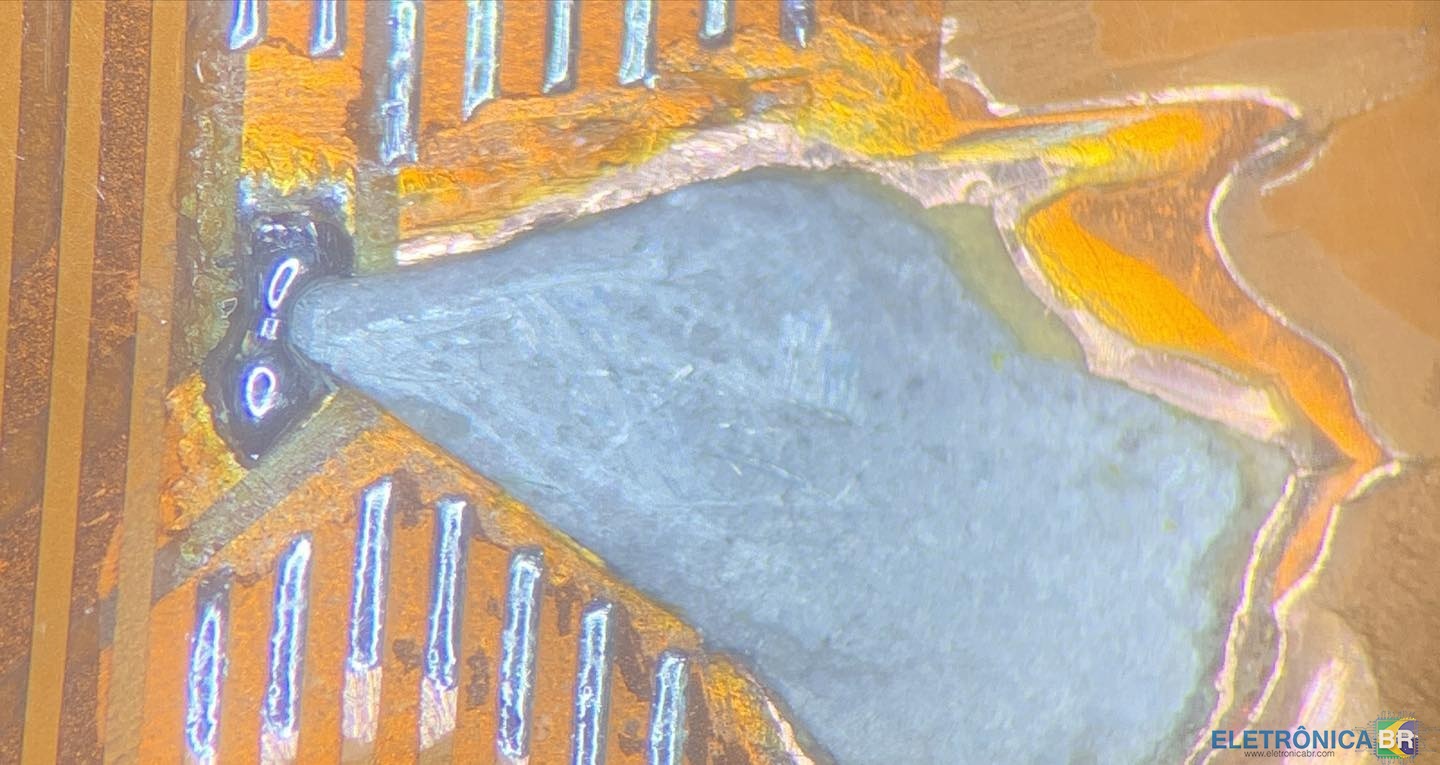

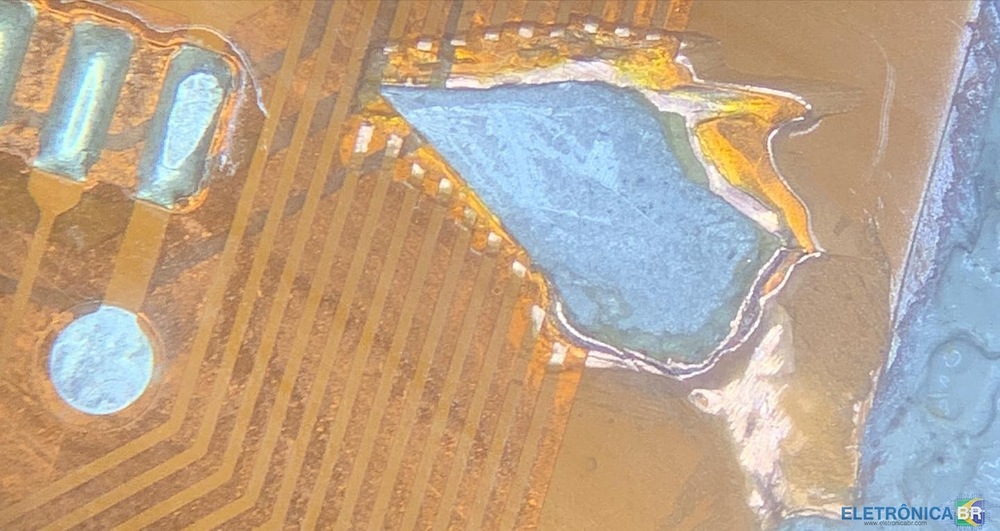

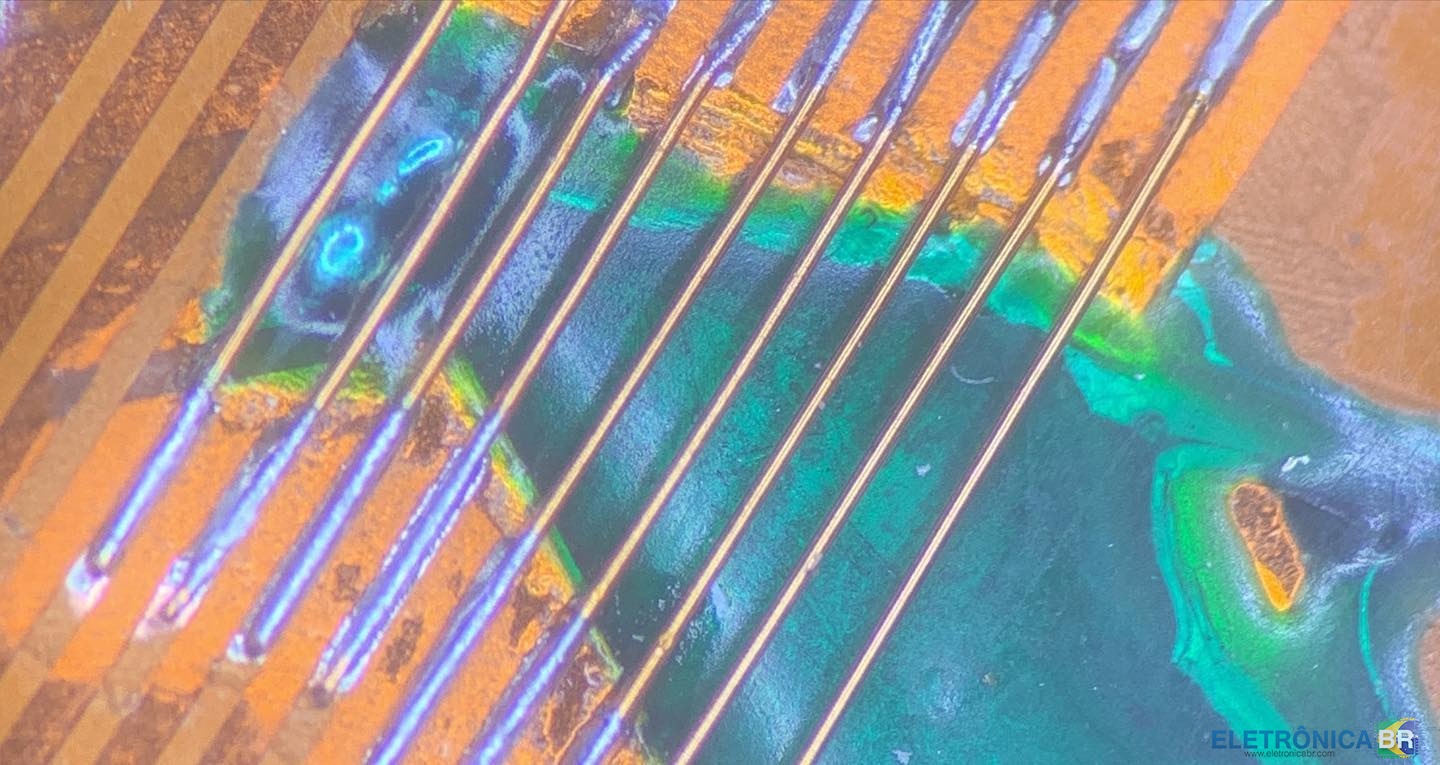

No interior do micro geralmente é preenchido com um tipo de resina ou borracha, é possível remover para reparos
-
Bom dia, Pessoal, estou com um reparo de um receptor GNSS que está congelado e não dá nenhuma resposta. Fiz alguns testes na placa e tenho as seguintes observações: Todas as fontes de alimentação estão entregando a tensão correta. Todos os cristais osciladores estão funcionando corretamente. Não encontrei nenhum curto-circuito na placa. Suspeito que o problema possa estar no MPU presente na placa, um MPC5121YVY400B da NXP. Quando tento fazer o flash de uma nova versão do firmware, a placa não responde. Testei as duas portas RS232 e as duas portas CAN do aparelho, mas não há resposta. Já verifiquei ambos os circuitos de comunicação RS232 e CAN, injetando um sinal lógico na porta e medindo com o osciloscópio, e os sinais chegam corretamente até os testpoints embaixo do MPU. Alguém tem alguma dica de como confirmar se o problema está realmente no MPU? Se for o caso, precisarei comprar uma máquina para realizar o re-chip, então preciso ter certeza. Outra possibilidade é que o problema esteja nas memórias NOR flash conectadas ao MPU, mas também não tenho o equipamento necessário para testar essas peças. Alguém tem alguma ideia de como prosseguir? -

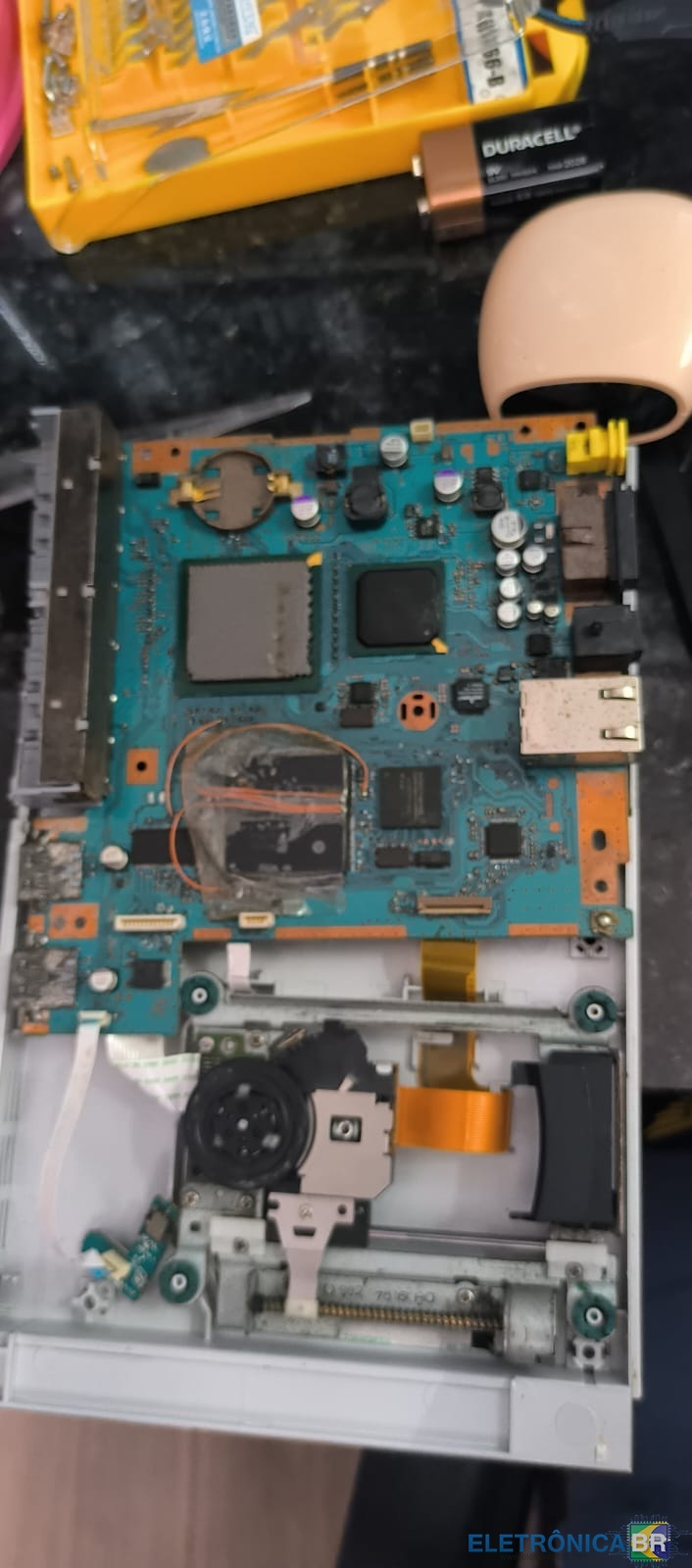

Um joystick de PS2 original ou pirata quando não funciona no console é descartavel ou tem chace de recuperar se abrir ele e fizer algum procedimento?
-

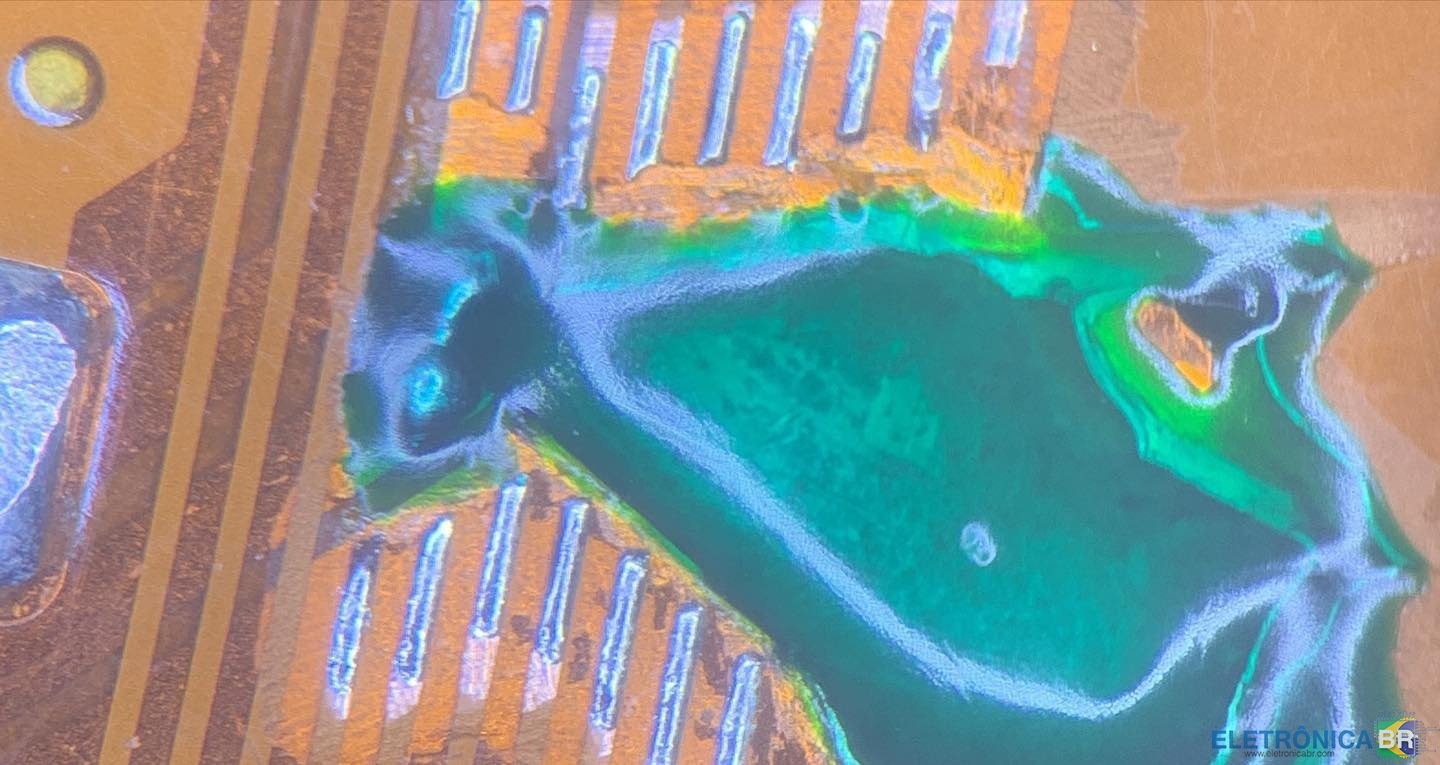

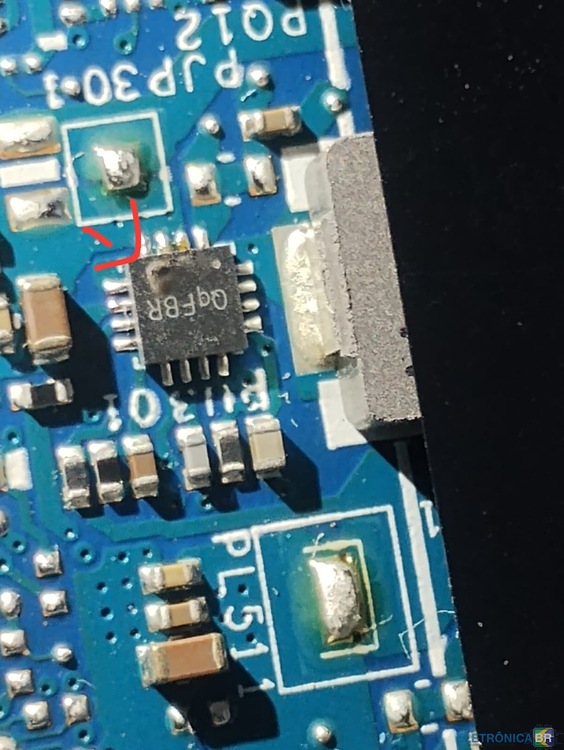

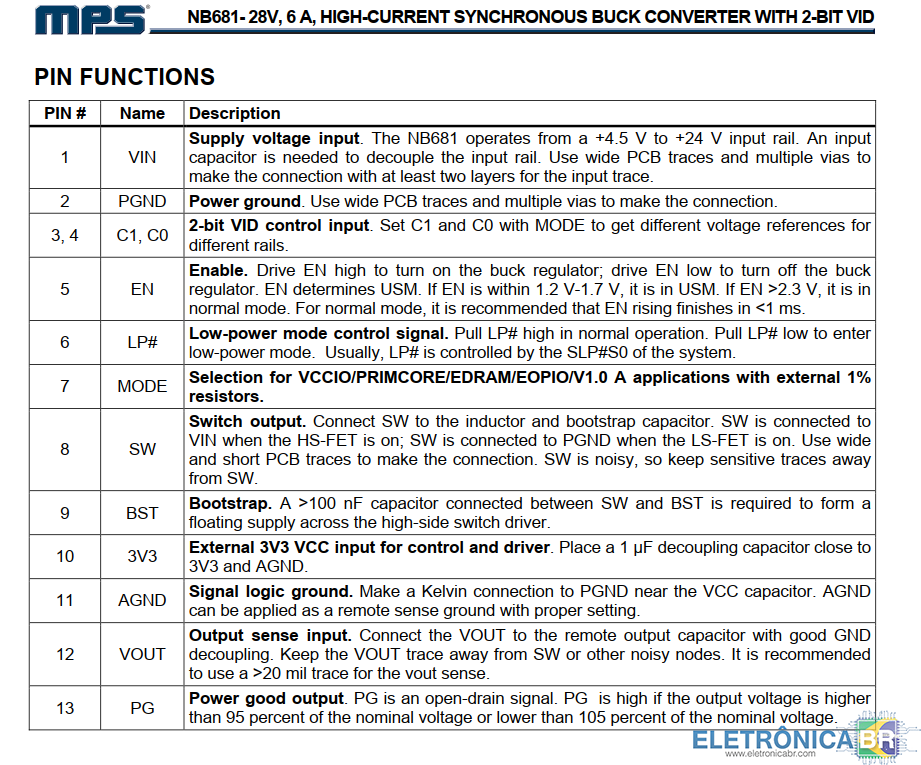

Tentativa de reparo a placa Após testar com o Multimetro, identifiquei curto-circuito nos capacitores SMD logo abaixo do Capacitor 33 EHS 212. O capacitor do lado esquerdo estava em de fato em curto, enquanto o do lado direito estava em curto por conta do que removi. Após remover, a placa apresentou sinal de led e esquentou o processador ( não funcionava antes). Agora desejo fazer a substituição do capacitor SMD, porém não sei a referência de valores dele. Alguém consegue me dar uma luz? Seja o Boardview, Referências para estudo ou algo do tipo. PS: estou cogitando utilizar um capacitor igual ao que está o circuito da direita, no mesmo sentido horizontal
-
esquema Esquema Eletrico do SMS Net Station+600-1200Bi+(T0627500)
BSB Nobreak posted a topic in File manager
Esquema Eletrico do SMS Net Station+600-1200Bi+(T0627500) Visualizar Arquivo SMS+Net+Station+600-1200Bi+(T0627500) Uploader BSB Nobreak Enviado 15/01/2025 Categoria Nobreaks SMS -
esquema Esquema Eletrico do SMS Net Station+600-1200Bi+(T0627500)
BSB Nobreak posted a file in Nobreaks SMS
-
Visualizar Arquivo ASUS K52F - Guia de Reparo e BoardView ASUS K52F - Guia de Reparo e BoardView Uploader willianlopes Enviado 13/01/2025 Categoria ASUS
-
0 downloads
ASUS K52F - Guia de Reparo e BoardView -

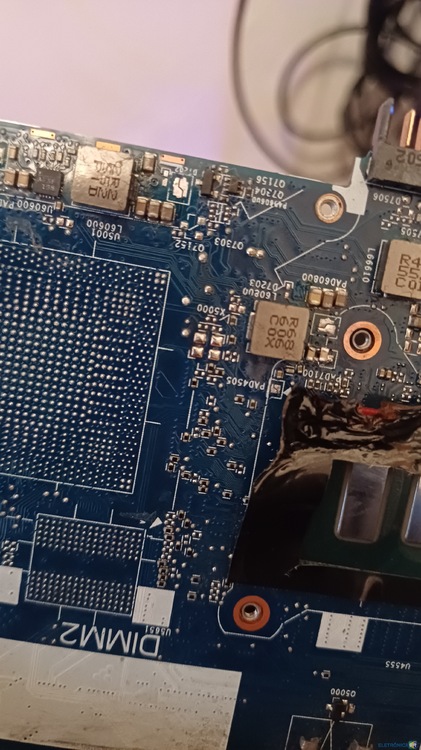

Boa noite! Gostaria de relatar pra vocês meu caso a fim de encontrar ajuda pra alguma solução, com mais cabeças pensando junto comigo. Uso meu notebook a mais de um ano, e recentemente ele quebrou a carcaça superior, onde fica a haste. Decidi por bem, fazer o reparo com resina, abri o notebook, separei a parte da tela da placa mãe, tudo como sempre fiz de costume de bancada. entretanto, após fecha-lo, no outro dia tentei ligá-lo, e nada de funcionar. Já preocupado, desmontei e fiz testes e medições, infelizmente me deparei com um c.i richtek L8-7k esquentando junto com o chip de bios e a PCH do processador tbm esquentando muito. (Eu nem cheguei a tocar na placa mãe, pois apenas fiz o reparo da carcaça) Medi todos os pinos do c.i richtek e aparentemente estão normais, entretanto, o pino 8 da bios está acusando curto, quando coloco o multímetro em continuidade. Atrás da placa, tem outro componente que também esquenta. Segue no post algumas imagens das áreas que esquentam. Não tenho mais ideias do que pode estar acontecendo e gostaria de um norte de vocês que puderem me ajudar. Desde já, agradeço muito.
-
flash Reparo - HP Laserjet PRO MFP 428fdw - Erro 1 2 3 4 5
gnu informatica posted a topic in File manager
Reparo - HP Laserjet PRO MFP 428fdw - Erro 1 2 3 4 5 Visualizar Arquivo Arquivos para Reparo - HP Laserjet PRO MFP 428fdw - Erro 1 2 3 4 5 Uploader gnu informatica Enviado 05/12/2024 Categoria HP -
-
dúvida curso reparo em placas de notebook presencial ou online
James Nasa posted a topic in Notebook's
existe algum curso de reparo em placas de notebook presencial ou online -

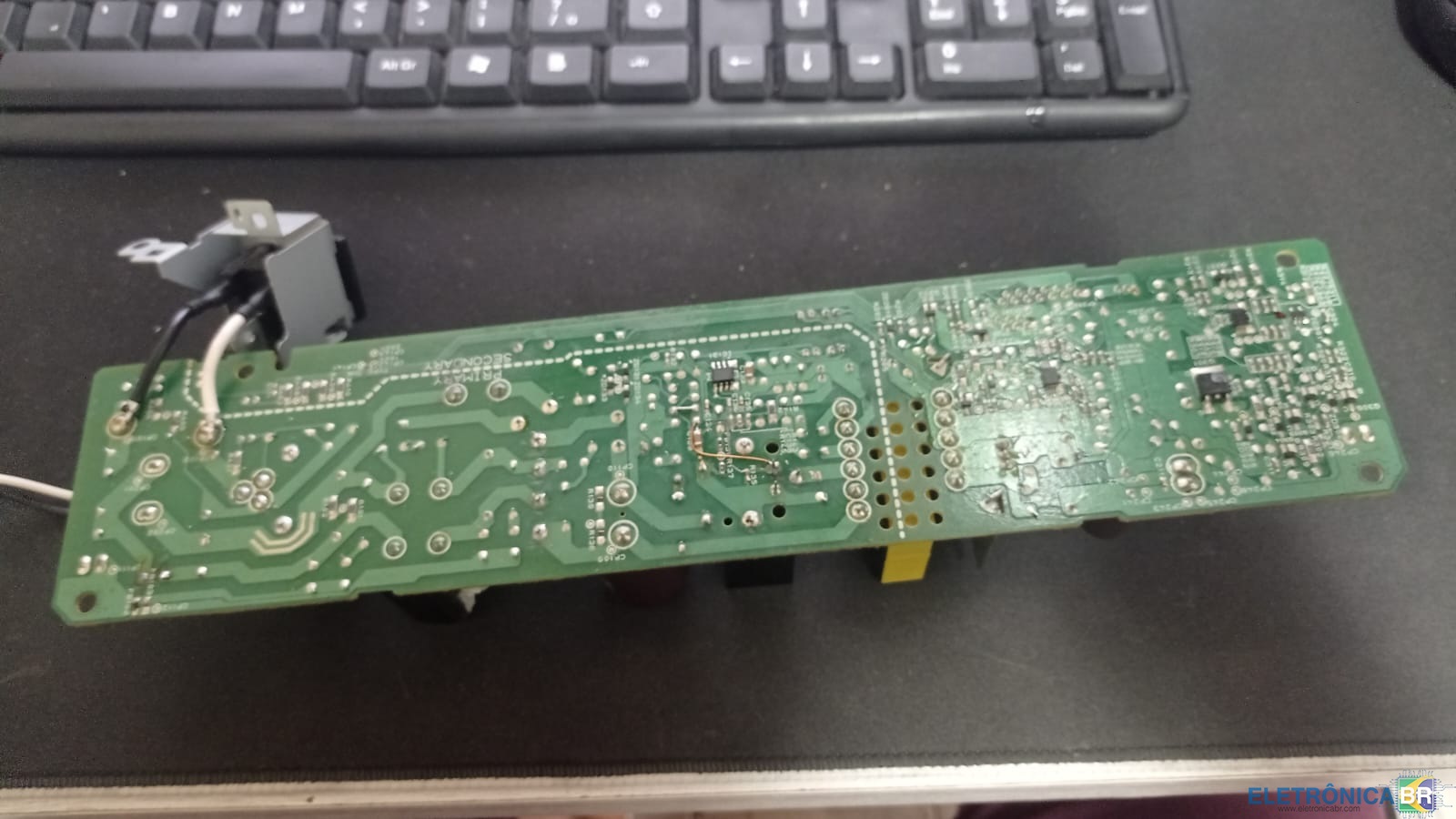

ola a todos, tudo bom com vcs! recentemente pequei uma impressora HP Color LaserJet Pro M281fdw com a fonte danificada o modelo dela é RM2-9508. A mesma foi ligada em 220v, e na analise identifiquei alguns componentes em curto: fusível FH101 de 10a aberto, capacitor c125 estourado, mosfet Q300 ref. 12a60w em curto, 2 diodo D133 e o D126 em curto e um resistor que pra mim esta sendo o dilema pois ele torrou e agora estou precisando saber qual seria o resistor R125 SMD que fica na linha Gate se algum poder me ajudar agradeço. Desde já fico grato a todos.
-
tutorial Curso Reparo de Placas de vídeo em 19 módulos torrent
Daniel Lee posted a topic in Treinamento Eletrônica
Curso em vídeo, 19 módulos. Tamanho: 8,7GB Download via Google Drive- 23 replies
-
- 29
-
-
-
dúvida GALAX Geforce RTX 2060 6GB sem Vcore, PEX e Vmem.
Filipe Silva do Nascimemto posted a topic in Video Cards

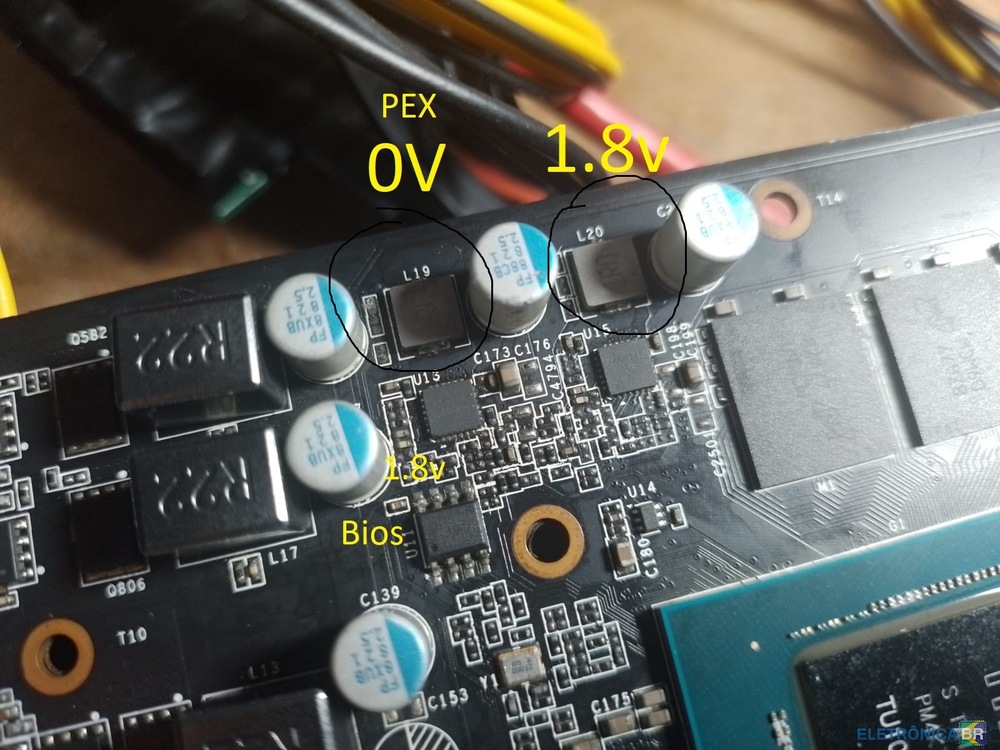

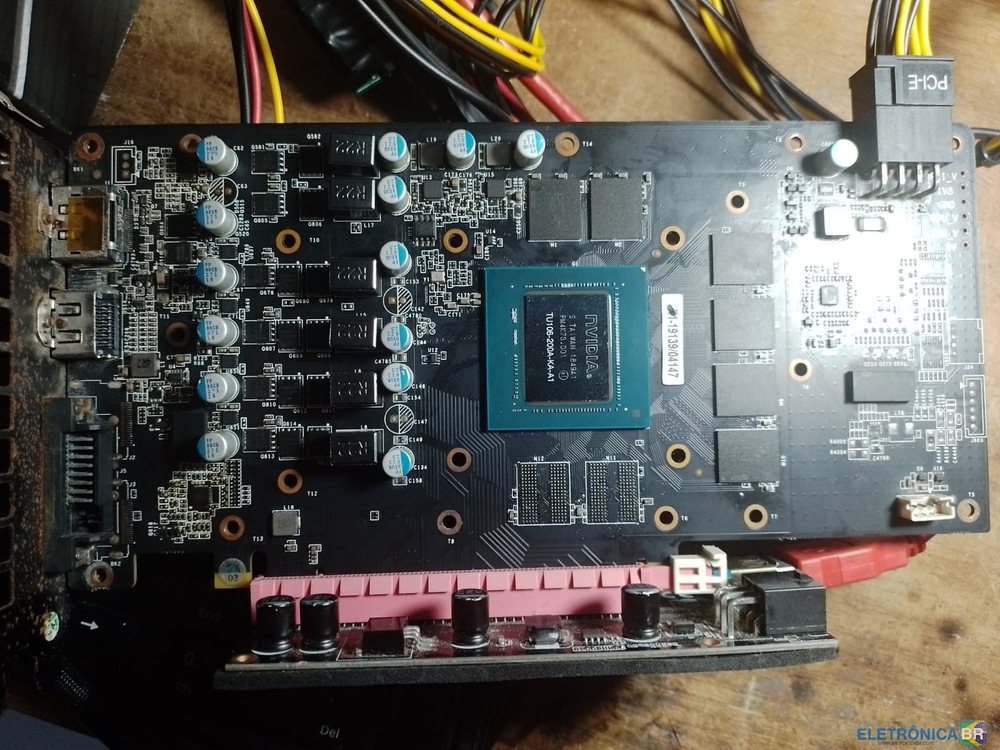

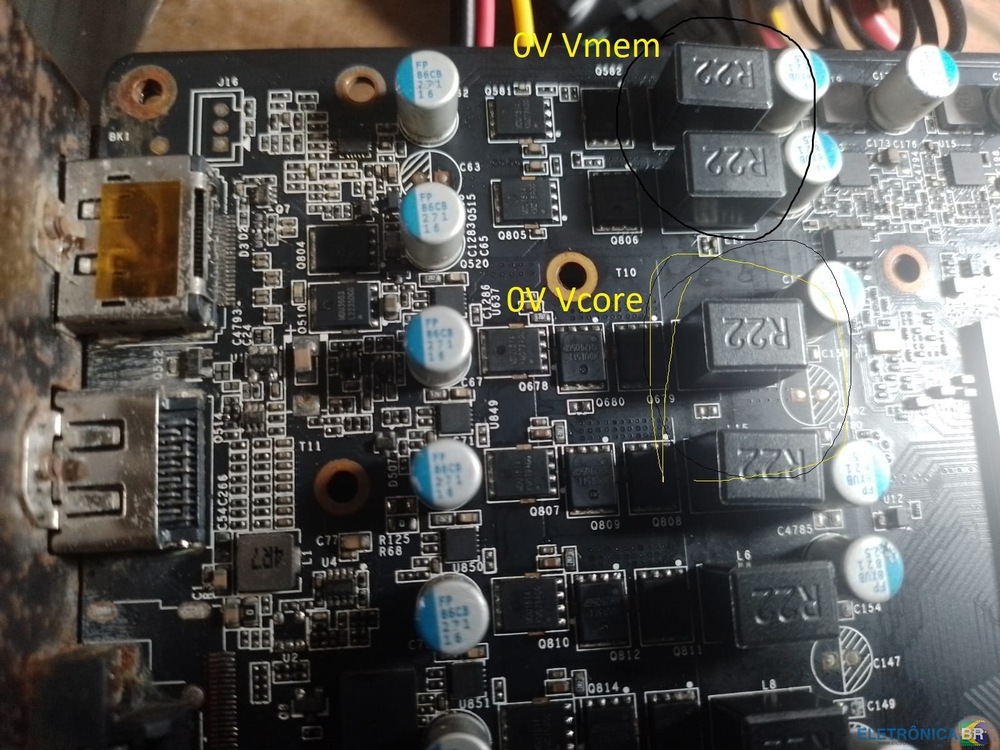

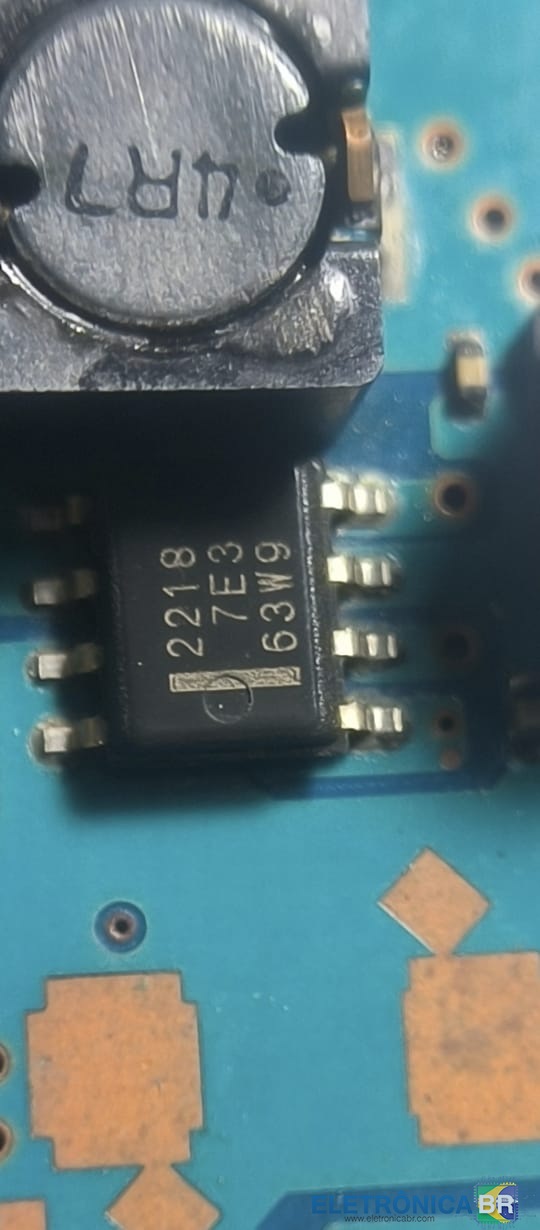

Olá colegas! Estou com uma placa de vídeo Geforce RTX 2060 Galax versão one click que não sobe imagem. Verifiquei que a mesma possui as tensões primárias de 12v e 5v, bem como 1.8v na bobina e na bios! Mas não tem Vcore, Vmem e PEX! Ao ligar a placa a fan 1 fica girando e a 2 nunca funciona! Estas são as resistências: Bobina 1.8 = 328 oms. Bobina PEX = 11 oms. Bobina Vcore = 1 oms (que seria normal). Bobina Vmem = 23 oms (achei baixa). Alguém poderia me dar uma luz?
