você precisa explicar um pouco mais o que o seu trabalho pede para poder aplicar com foco o tipo de topologia. vc vai mapear uma rede existente? se sim, você pode utilizar o dude ou o angry ip scanner para mapear os dispositivos existentes com mais facilidade. em uma documentação de rede para produzir um relatório, vc deve entregar o diagrama lógico, em que os dispositivos finais podem ser abreviados e deve entregar um diagrama da conexão dos equipamentos. eu não sei o que o seu trabalho está solicitando. mas para fazer uma topologia é necessário ter especificado qual é o tipo da mesma para você a representar e qual o detalhamento solicitado. vou te mandar uma imagem de uma topologia que fiz, espero que ajude.

Eu consigo agora medir tensões até o lado do transformador maior e do outro lado dele não passa tensão. Esse componente quadrado eu não consigo confirmar se é um opto acoplador, mas ele também recebe tensão mas não repassa, acho que é normal. Não sei exatamente. Troquei 1 mosfet aberto e coloquei resistores no local marcado, mas não recebo tensão no secundário do transformador maior.

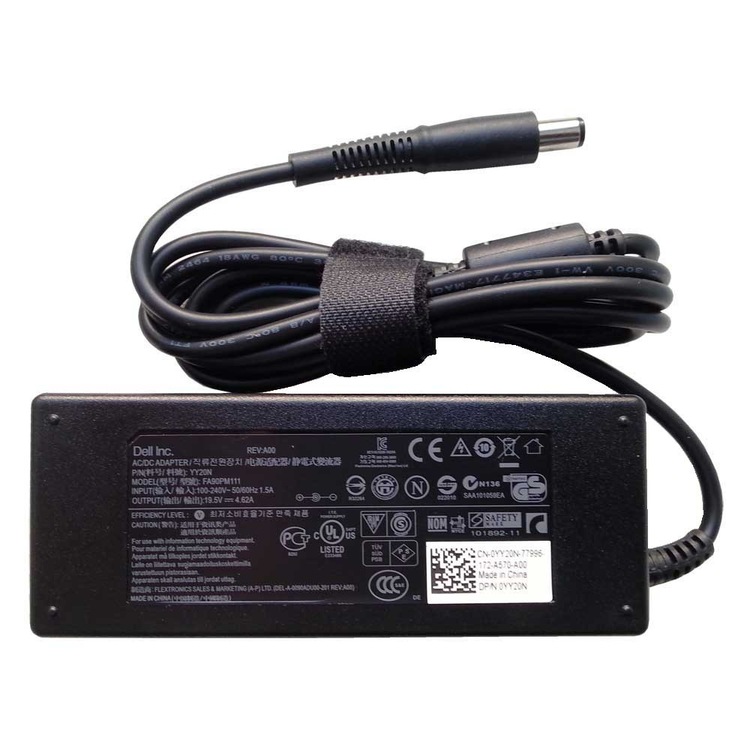

Necessito do esquema elétrico da fonte feita pela Flextronics, Modelo FA90PM111 montada com base no TEA1752T . Os resistores R18 e R23 foram pulverizados e eu não sei o valor exato deles para substituição. Eu sei que são resistores de alto valor resistivo e coloquei 1.6 M Ohms para tentar substituir, porém a fonte ainda não liga. Analisei outros diagramas e eles não tem a mesma topologia desse circuito abaixo. Quem puder me ajudar a arrumar outra forma de resolver isso, que não seja usando os valores que constam no esquema elétrico, será bem vindo.

Tabela de Modelos de Laptops / Fontes compatíveis Dell Visualizar Arquivo OBS: Não é esquema! O forum não permite categorizar corretamente. Tabela que relaciona modelos de Laptops Dell com os seus respectivos adaptadores AC compatíveis. Cada modelo de Note possui um conjunto de adaptadores fornecidos por OEMs. Essa tabela é útil para descobrir exatamente qual é o modelo do adaptador compatível, principalmente se ele apagou ou rasurou o rótulo. Também permite buscar o esquema elétrico correto pelo modelo certo do adaptador, já que a Dell usa part number e numeração genérica. Uploader Alan Aguinaga Enviado 28-06-2019 Categoria Diversos

Alguém tem o esquema elétrico dessa placa-mãe?

AC Adaptor com PFC 90 W datasheet e esquema aplicando o TEA1752T Visualizar Arquivo Datasheet com aplicação genérica e exemplo de diagrama do TEA1752T para fonte com PFC de 90 W. Esse Chip equipa, por exemplo a fonte do Dell Vostro 3450. Não é o diagrama exato dessa fonte, mas o diagrama do seu chip principal. Essas fontes Dell são chamadas de PA-3E Dell Part Number/SKU: TK3DM Uploader Alan Aguinaga Enviado 26-06-2019 Categoria Fontes Notebooks

tem 5 V no catodo. ACAV_IN está presente, aparentemente @FDONATO

página 32 SIO

sim, amanhã vou estar com ela na bancada e vou tentar descobrir. esse arquivo dela não tem aquela page de power rails, que ajuda bastante. daí acaba ficando um pouco mais complicado.

para quem quiser mais detalhes do esquemático, o link aqui.

pin 9 e 12 zerados. o 12 não seria o de alta para alimentar os catodos dos mosfets que alimentam a GPU? o pq 37 e 36 recebem 19 V mas não passam nada do outro lado dreno e o gate está zerado. Esse diagrama dessa placa tbm é complicado pra mim por que não tem o power rail especificado.

Pessoal, estou desconfiado de que pode ser algum problema no circuito que alimenta a VGA. Eu troquei os componentes em curto PU1 (pWM) e 2 mosfests, agora eu tenho as tensões +3,3 e +5 V nas bobinas, tenho tensão na bios e no botão do power. estou usando a fonte da Dell para tentar ligar e ainda não liga.
