Parabéns amigo pela Dica. Sensacional. Bombou aqui.

Ótimo amigo, resolvi com sua dica! Levou Meu JOINHA!

Olá caros colegas, estou com este RECEIVER em bancada com o defeito relatado no Titulo, pisca o LED POWER mas volta ao standby. Não encontro em lugar nenhum o schema! Fonte apresenta todas as tensões! Quando tento ligar o equipamento não tenho ref. no pino PS (tensão de 5.6V) para ativar as outras tensões, fora da placa com jumper manual entre os pinos 5.6V e PS fonte apresenta as tensões. Alguém pode me dar uma luz?

Pronto meu grande amigo, fica a dica com sua ajuda resolvemos o defeito do danado...realizei a troca do ICA 1, tensões normais na saída 31.3v show, sorte que comprei 2 um de cada fornecedor, um dos CI's que comprei estava tão danificado que além de não gerar as tensões na CON2 matava as Tensões da CON3. Já o outro CI funcionou de boa! Montado no home e testado, valeu a pena a persistência. Joinha para você!

Já encomendei o ICA1 e quanto ao T1 posso utilizar o da outra placa, grato a você cheguei até esta etapa!, verifiquei tambem que com carga conectado no CON2 a fonte não desliga, mas se conecto na placa a mesma cai a tensão e entra em torna a dar PROT no display. Estranho não acha? verifiquei que quando conectado na placa amplificadora, aferi a tensão do CON2 no pino REF. a tensão chega a 43V e cai.

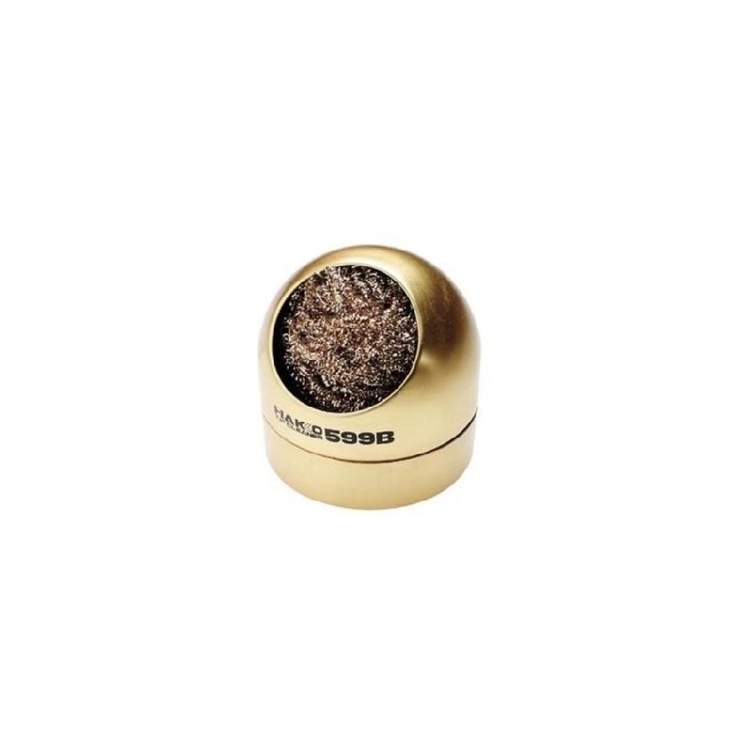

https://www.eletronicacastro.com.br/ferramentas/5526-esponja-metalica-com-suporte-599b-02-hakko.html

Daí amigão...realizei de modo minucioso a revisão de todos os componentes do circuito de realimentação, então assim: encontrei o CAFB3 com 150nF e deveria ser 100nF, realizei a substituição do mesmo. Tensão ainda cai...

Amigo sabe me informar como funciona esta referência?

Tenho uma lampada ligada em serie com fonte, fiz o teste de remover o fio o conector REF. e segura-lo com a mão, vi que a lampada acende um pouco devido a carga exigida mas vai encandecendo ate parecer que ira gerar um curto, removo da rede e testo novamente, com o conector REF ligado na placa dai a tensão no CON2 cai. Fiz o teste dos componentes no circuito de retorno e os componentes se mostram ok. Não entendo porque ,minha estática faz a fonte ligar....

Sim a tensão no ZC é de no max. 400mV, mas agora percebi que se eu colocar o dedo no pino REG do CON2 a fonte permanece ligada com tensão de 31,8V vou tentar colocar na placa para ver o que acontece.

Tensão nos pinos 2 e 3 são de 0v. No pino 2 do T1 a tensão oscila entre 0 - 3,0v Aternada. Gerando assim a tensão de 5 apos o DA2, apos o R5 a tensão ficam em no max. 400mV. (mas so fica funcionando com o DA2 levantado, se eu simplesmente encostar a ponta de prova nos pinos 1 e 3 do ICA1 as a tensão do CON2 cai)

Verifique as Tensões da Fonte amigo, tente postar o esquema desta placa!

Realizei a troca porém defeito persiste, acho estranho a ter tensão na CON2 com o DA2 levantado, não deveria ser ao contrário? A tensão antes do DA2 é alternada e depois fica em 5.4 V, isto só quando há tensão no CON2, caso contrario as tensão é 0v.

Circuito de realimentação ok! A outra placa esta com os ICA'S danificados (passei os da placa estávamos analisando ), verifiquei que com o DA2 levantado tensão fica ok na CON2, acho que o mesmo esta com fuga, mas no multímetro não se mostra defeituoso.
