dúvida Placa xbox 360 E tensão stand by

Rate this topic

Recommended Posts

Boa noite. Estou com um xbox 360 E que não está ligando. Aperto o power e o cooler apenas mexe e a placa não liga. Vou disponibilizar uma imagem com um componente que estou em dúvida, um regulador. Queria saber se deve apresentar 12v de stand by ou não? Desde já eu agradeço.

placa mae xbox 360 e 1.jpg

placa mae xbox 360 e 2.jpg

  • Like 1

Share this post


Link to post
Share on other sites

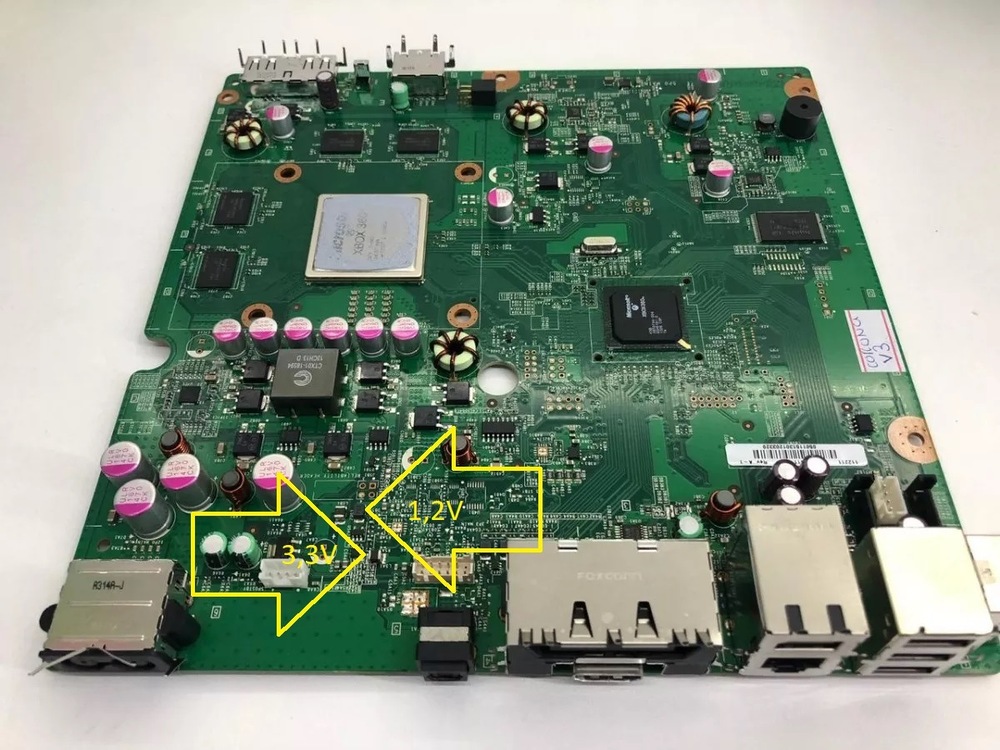

@kafury Amigo, verifica as tensões de 3,3v e 1,2v de standby nas bobinas conforme imagem, os 12V só aparecera quando o game startar.

tensoes standby xbox360.jpg

  • Like 1

Share this post


Link to post
Share on other sites

Boa tarde. Essas tensões estão aparecendo sim. Qual outro ponto eu posso estar medindo?

Share this post


Link to post
Share on other sites
5 horas atrás, kafury disse:

Boa tarde. Essas tensões estão aparecendo sim. Qual outro ponto eu posso estar medindo?

neste mesmo local, com o game desligado e sem fonte meça curto nas bobinas em relação ao terra.

Share this post


Link to post
Share on other sites
