  1. Jose Carlos de Santana (jk)
    aparelho devolvido sem solução.
  2. Jose Carlos de Santana (jk)
    encontrei um esquema que parece ser compatível, fiz a seguinte analise, os fios da linha b.up e acc conectados a fonte 12v o circuito do standby entra em funcionamento deixando o coletor do q941 zerado, ate ai tudo bem, com a frente do radio desconectada, no pino 1 (SWVDD) do IC601 tem 0v, porém ao conectar a frente as vezes libera os 3v e as vezes não, esses 3v chega até o pino 11 do BA49183, habilitando o pino 9 do mesmo, que é 5v para a frente do radio e outro ponto da placa, o pino 34 IC601 sem a frente no lugar, tem 3v ao conectar a frente do radio o pino 34 vai a zero, em outras palavras o pino 34 é conectado ao GND da placa pelo pino 20 do CN801, que vem da frente do radio, fazendo alguns teste vi que o pino 34 IC601 as vezes não caia de 3v para zero quando conectava a frente do radio e as vezes sim, nessa linha verifiquei c801,r801 e r609, porem sem resultado, quando IC601 libera os 3v no pino 1 que vai para o BA49183, o mesmo habilita o pino 9, passando a ter os 5v,nesse momento a frente do radio acende e fica no modo demo, e não obedece comando de ligar do botão power. Na linha do pino 1 do IC601 até o pino 11 do ba49183 tem um resistor r914 22k que esta bom, estou quase desistindo desse som, alguém teria alguma dica.
  3. Jose Carlos de Santana (jk)
    up
  4. Jose Carlos de Santana (jk)
    Fala pessoal tudo na paz de Deus... pessoal estou com esse som que não liga, mais as vezes ele acende a tela no modo demonstração, e não obedece nenhum comando, esta chegando 12v no acc, no coletor q941 está zerado indicando que o standby esta funcionando. BA49183 ( quando não acende a tela) pino 1 - 0v pino 2 - 0v pino 3 - 0v pino 4 - 12v pino 5 - 0v pino 6 - 0v pino 7 - 3.3v pino 8 - 1.25v pino 9- 0v pino 10 - 11.70v pino 10 -0v pino 11 - 0v pino 12 - 0v BA49183 ( quando acende a tela modo demo ) pino 1 - 0v pino 2 - 0v pino 3 - 0v pino 4 - 12v pino 5 - 0v pino 6 - 0.16v pino 7 - 3.3v pino 8 - 1.25v pino 9- 5.30 pino 10 - 11.70v pino 11 - 2.97v pino 12 - 0v mesmo assim o som não liga e nem aceita o comando do botão src. Alguém teria alguma dica, acho que seja o micro. desde já gradeço.
  5. Jose Carlos de Santana (jk)
    Agradeço as dicas, mais resolvi devolver sem reparo.
  6. Jose Carlos de Santana (jk)
    eu ja tinha regravado o chip da bios da placa antes, ao fazer o teste sem o chip e vi que as tensões normalizaram sem o chip, ao colocar o chip novamente ja gravado, voltou os mesmo sintomas, resolvi gravar em outro chip de outra placa com a mesma referencia (25B64BSIG), mais sem resultado. Tambem verifiquei se tinha curto na linha do U24 e não tem curto.
  7. Jose Carlos de Santana (jk)
    regravei outro chip com os arquivos de bios, enquanto grava fiz o mesmo teste , eu conectei dc jack sem U24, e as tensoes de 3.3v e 5v apareceu, ate no U24 sem chip bios pino 8 tinha 3.3v, mais ao retorna o chip da bios ja regravado, continuou o mesmo sintoma, ao pressionar o power, na pl20 chega os 5v e zera, pl21 chega 1v e zera.
  8. Jose Carlos de Santana (jk)
    medir novamente o pino 1 pu11 e o pino 1 pu12, sem pressionar o power tem 0v, ao pressionar power aparece 3.3v e zera novamente, o led do carregador pisca uma vez.
  9. Jose Carlos de Santana (jk)
    Bom dia, peço mil desculpas pela demora, estava com alguns serviços atrasados e precisei liberá-los, mais estou de volta, vou medir novamente e volto com resultado.
  10. Jose Carlos de Santana (jk)
    Up
  11. Jose Carlos de Santana (jk)
    Acabei de regravar o chip da bios, e fiz um teste enquanto estava gravando, eu conectei dc jack sem U24, e as tensoes de 3.3v e 5v normalizaram, ate no U24 sem chip bios pino 8 tinha 3.3v, mais ao retorna o chip da bios ja regravado, continuou o mesmo sintoma.
  12. Jose Carlos de Santana (jk)
    Na bios pino 8 tem ov, mais ao pressionar power chega 2.43v e zera.
  13. Jose Carlos de Santana (jk)
    Ao pressionar power aparece 3.3v na PL21 e zera, O mesmo acontece na PL20, pressiono o power aparece os 5v e zera.
  14. Jose Carlos de Santana (jk)
    Verifiquei o pr16, pr217 pq34 estão bons, medir novamente no pino 6 PU1 encontrei 2.58v.
  15. Jose Carlos de Santana (jk)
    No PU11 encontrei as seguintes tensões Pino 1 - 0V (ao pressionar power aparece 3.3v e zera) Pino 2 - 0V ( ao pressionar power permanece 0v) Pino 5 - 3.20v Pino 7 - 4.10v ( ao pressionar o power permanece 4.10v) Pino 8 - 19v No PU12 Pino 1 - 3.2v Pino 2 - ov (ao pressionar power 0v) Pino 5 - 3.38v ( ao pressionar power permanece ) Pino 7 - 5v Pino 8 - 19v
  16. Jose Carlos de Santana (jk)
    Fiz os testes mencionados na PU1 Pino 20 - 19v Pino 5 - 2.90v Pino 6 - 2.58v
  17. Jose Carlos de Santana (jk)
    Pessoal preciso de uma ajuda, estou com notebook citado no título, que não Liga, ao conectar o dc jack o led acende, mais o notebook não liga, Verifiquei as tensões primarias 5v na pl20, e 3v na pl21, e estão ausentes algum amigo teria um dica pra mim, agradeço desde já.
  18. Jose Carlos de Santana (jk)

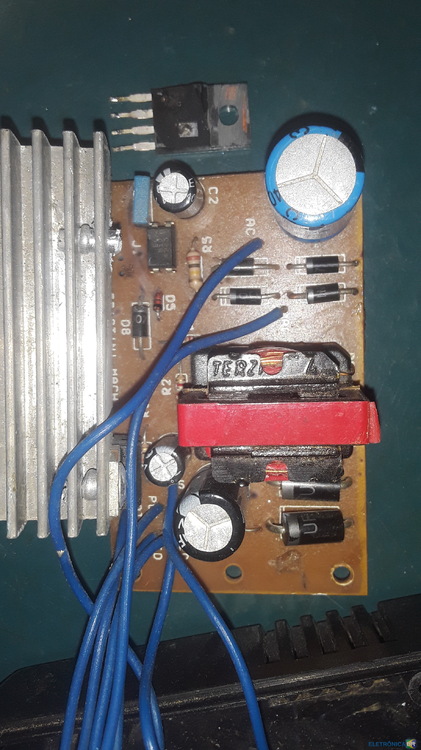

    Boa noite a todos aqui do forum, estou com uma fonte de tatuagem que veio em curto, ao abrir, encontrei um ci estourado, impossibilitado de saber qual é sua referência, se algum dos amigos tiver uma fonte dessa pra mim passar a referência do ci, vou deixar fotos da fonte abaixo, Desde ja agradeço a todos.
  19. Jose Carlos de Santana (jk)
    Obrigado atodos que ajudaram, mais tive que devolver a cliente veio impaciente, pois pra ela estava demorando, então fechei e entreguei. Obrigado
  20. Jose Carlos de Santana (jk)
    Boa noite, obrigado baxei o esquema, amanhã vou pegar nessa placa bem cedo e volto com o resultado.
  21. Jose Carlos de Santana (jk)
    up, será que alguem tem o esquema dessa placa, precisando muito.
  22. Jose Carlos de Santana (jk)
    eu fiz as mudanças, acredito que agora esta certo, essas são todas as informações que pude encontrar.
  23. Jose Carlos de Santana (jk)

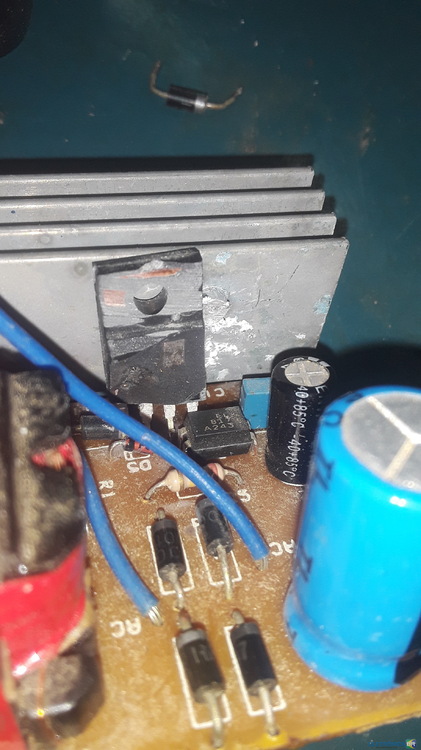

    Dando uma analisada na placa com uma lupa encontrei esse componente estourado fiz a troca a placa liga sem video e ele esquenta muito, segue a foto.
  24. Jose Carlos de Santana (jk)
    Boa noite a todos, estou com um net do governo que não liga, está inoperante não dar sinal de vida, pu3 tem 19volts, preciso do esquema para verificar as tensões 5v, 3.3v, etc. Agradeço muito quem puder dar uma força.
  25. Jose Carlos de Santana (jk)

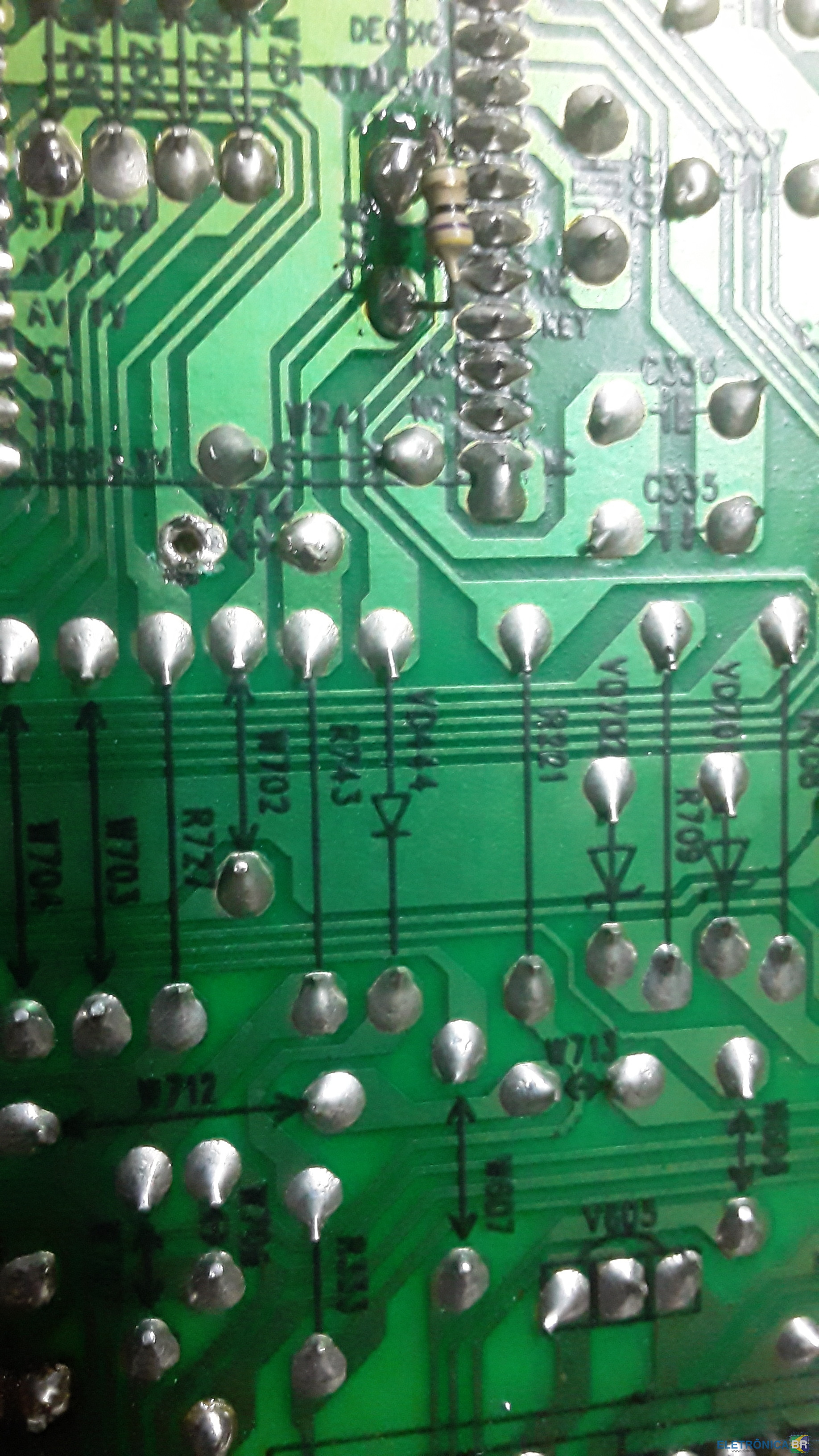

    bem meus amigos por enquanto consegui resolver, vou resumi o que eu fiz, primeiro a tv chegou inoperante não dava sinal, foi trocado o capacitor 220ufx400v, str 6556a como não tinha coloquei um str 6554a, e a tv ligou com Horizontal fechado uns 3cm de ambos os lados e sem a cor vermelha verifiquei todo o circuito do rgb cheguei a trocar todos bfs, sem sucesso, então troquei o processador o n301 coloquei outro com a mesma referencia, tv ligou com imagem normal mais sem som e o quandro reduzido na horizontal, resolvi colocar a eprom da mesma placa que retirei o tda11115, a tv ligou com imagem e som normal mais o quadro ainda continuava reduzido, e sem pegar controle remoto, verifiquei o circuito horizontal sem sucesso, resolvi alterar o valor do c416 que era 0.39n x 400v por um de 15n x 1600v, e a tela abriu ( lembrando que eu ja havia tentado alterar pelo modo serviço mais sem sucesso), pra funcionar o controle remoto, seguindo a trilha pós o resistor r473 cheguei a jumper que vai ao pino 39 do micro removi o jumper e adicionei resistor 47R ate o pino 26 que corresponde ao pino IR e o controle voltou a funcionar, Graça a Deus ja tava ficando louco com essa tv e também quero agradecer a @ohm por ter mim dado um apoio pois ja estava pra desistir dessa tv, agora vou deixar ela funcionando um tempo pra fechar e entragar ao cliente.
