Esquema elétrico Biostar IG31C-M7S - Rev. 6.7 - LGA 775 - Schematic Esquema elétrico da placa-mãe Biostar IG31C-M7S, revisão 6.7. Este documento é uma referência técnica essencial para o diagnóstico de falhas, análise de circuitos e reparo desta placa. Especificações técnicas identificadas: Plataforma: Intel LGA775Chipset: Intel G31 (North Bridge) + ICH7 (South Bridge)Processadores suportados: Família Intel Core 2 Quad, Core 2 Duo, Pentium Dual-Core e Celeron (Socket LGA775)Barramento: FSB até 1333 MHzMemória: Suporte a DDR2 (canais A e B)Expansão: 1 slot PCI-Express x16, slots PCI-Express x1 e slots PCI convencionaisRecursos integrados: LAN (RTL8103EL), Áudio (ALC662), I/O (ITE 8718)Conteúdo do pacote: Arquivo PDF: Esquema_Schematic_Motherboard_Biostar-__-_G31D-M7_-_Ver._8.0_19488-eletronicabr.com.pdf (Tamanho: 1.018,2 KB)Cuidados de compatibilidade: Este esquema refere-se à versão 6.7 da placa. Verifique sempre a serigrafia da sua placa antes de realizar medições, pois revisões diferentes podem apresentar alterações em componentes e trilhas.O documento contém o diagrama de blocos, especificações gerais, lista de alterações (Change List) e esquemáticos detalhados das fontes DC-DC, conectores e chipsets. Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. Informações do Arquivo Uploader roberto_41_sp Enviado 30/05/2017 Categoria Biostar Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

GIGABYTE- MSI - 7267 - Rev. 3.0 19453.pdf - Schematic Esquema Schematic GIGABYTE- MSI - 7267 - Rev. 3.0 19453.pdf Informações do Arquivo Uploader roberto_41_sp Enviado 20/04/2017 Categoria Gigabyte Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

Nome do arquivo: Biostar - G31D-M7 - Ver. 8.0 arquivo enviado: February 5, 2017, 4:41:36 PM Esquema utilizado para consertar duas placas G31D-M7 ... tem algumas diferenças por causa das versões, mas é melhor uma ajuda parcial do que nada. Por exemplo ... o pino 7 do LM324 de acordo com o esquema deveria cair no source do Q31 e verificando em escala de continuidade descobri que nesse modelo de placa é o pino 8 do LM324 é que vai para o source do Q31. Inclusive, pesquisando na internet não encontrei nenhuma placa mãe relativa ao nome que está nesse esquema (IG31C). Acesse a página do download para baixar este arquivo. Na página do arquivo, clique no botão Download para iniciar o download ou conferir as informações completas. Acessar página de download

Nome do arquivo: MSI - 7267 - Rev. 3.0 arquivo enviado: January 30, 2017, 3:52:20 PM Esquema Elétrico da placa mãe MSI - 7267 - Rev. 3.0 Acesse a página do download para baixar este arquivo. Na página do arquivo, clique no botão Download para iniciar o download ou conferir as informações completas. Acessar página de download

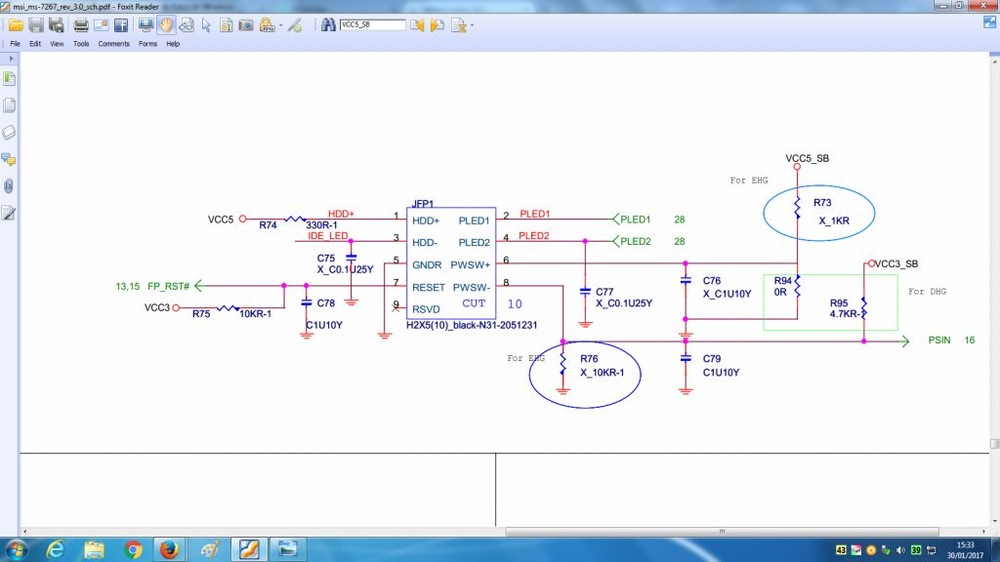

@felipecrestanibjj, Segue as trilhar do pino 9 do conector atx até o pino 6 do painel frontal e vê se você encontra algum componente defeituoso.

Em standby você tem os 5V no fio roxo e no fio verde da fonte???

Sem vcore??? Você mediu os mosfets de entrada e saída???

Já testou processador e memória em outra placa??? Testou com outra fonte de alimentação??? Esse é um básico que às vezes esquecemos pelo fato de ser tão simples. Sempre temos que ter certeza de que o problema é na placa mãe para poder trilhar esse caminho.

@William_R, não entendi ... continua sendo uma dica de solução de um problema resolvido ... esse tópico não estava em análise para ser colocado como resolvido. Me perdoa a ignorância ... mas sou novo aqui. Apenas acredito que se é uma dica ,,, não tem que ser movido para casos resolvidos onde são poucos que tem acesso.

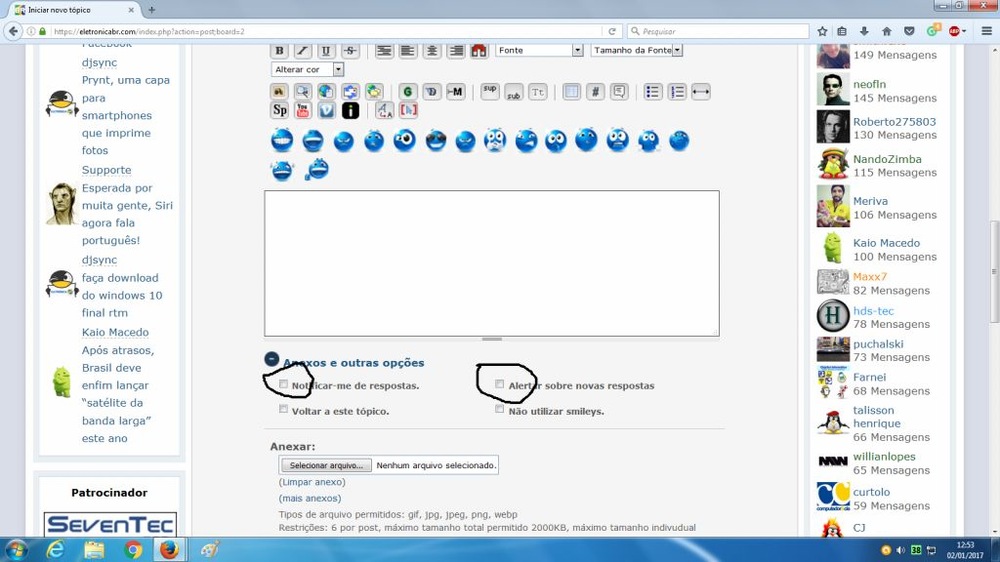

@Otavio Guerd, o recebimento de e-mails e alertas dentro do site você tem que marcar duas caixas na aba Anexos e outras opções ... conforme figura abaixo.

Monitor não liga apesar de chegar todas as tensões ... inclusive os 3V do botão Power do painel de controle. Aterrei esse pino de 3V do Power e o monitor ligou. Solução: como o monitor é meu .... e não sei onde encontrar essa tal de chave táctil ... fiz um teste de continuidade e descobri que dos cinco botões apenas 3 estavam funcionando ... peguei o botão do menu (que nunca usei na minha vida inteira) e coloquei no lugar do power. :c) Abraços e Boa Sorte.

@Gilson Macedo, arrumei outro LM324 e vou colocá-lo .... se o problema persistir vou verificar em volta do Q34.

@Maxx7, se no pino 4 do LM324 tem os 12V necessários, não tem nada a ver com o SIO ... no esquema da placa diz que as tensões de saída no LM324 são as mesmas que as tensões de entrada.
