Showing results for tags 'dagm6cmb8d0'.
Found 24 results
-
Alguem consegue me explicar como funciona esse dobrador de tensao q transforma 5valw em 15valw pra q eu possa testar ele, pq nao tenho 15valw, tenho só 3valw e 5valw. E onde eu posso medir pra identificar onde está o defeito.
-
(Título e conteúdo editados - agradeço as dicas recebidas) Tenho um notebook Dell XPS 15 L502X - encontrei o modelo da placa em sites da internet - e só está travando ou apresentando a tela azul da morte. Não entra no Windows. Tentei desligar e reiniciar, mas cai no mesmo ponto, tentei também ligar com Linux em pendrive e DVD, mas trava do mesmo jeito. Quero abrir o notebook e vasculhar para ver a placa e se tem algo desconectado para resolver e, também tirar o SSD para buscar arquivos necessários ao trabalho. Quero baixar o manual para fazer tudo correto e não prejudicar a máquina ao abrir e manusear as partes do notebook. Agradeço a atenção -
dúvida DELL XPS 15 L502X DAGM6CMB8D0 Super-IO queimou ao conectar Display LCD
andrademf posted a topic in Notebook's
Prezados, Após abri o notebook DELL XPS 15 L502X pra limpeza, o que já havia feito antes nesse mesmo equipamento sem problemas, porém dessa vez ao iniciar subiu com a tela alternando as cores, cooler no máximo e percebi um cheiro de queimado, quando abri notei que o SuperIO tinha queimado (chegou a abrir uma rachadura por cima). Fiz a troca do SuperIO, fiz algumas medições para ver se o chip estava respondendo, porém mesmo sem memória e HD nenhum beep aconteceu, ou seja, não tinha sido realmente resolvido. Porém após reconectar o LCD e tentar ligar, o SuperIO voltou a queimar e regredi o avanço. Vi num fórum da Dell que o uso de um monitor externo é feito apertado e segurando a tecla "D" para então depois ligar o notebook, estou pensando em comprar outro SuperIO, fazer a trocar e tentar um boot via monitor externo. SuperIO: ITE IT8518E CXA Gostaria de saber se alguém já passou por isso e recomendações de onde comprar esse CI, o fornecedor da minha primeira compra enviou o CI fora da embalagem, não comprarei novamente. Outro ponto, se alguém puder orientar sobre o que medir, além das tensões (5V, 3.3V etc), ficarei agradecido. Esquema da placa: #Editado_Link externo#
-
dúvida Dell XPS 15 L502X - MB DAGM6CMB8D0 Rev D - Não liga
Querosergrande posted a topic in Notebook's
Pessoal, estou iniciando com reparos avançados em placas de notebooks. e peço ajuda dos colegas. Podem me corrigir mesmo o que considerem ser o básico, pois estarão ajudando muito. A placa sem o acionamento consome 0.007A e "ligada" com o power acionado, consome 0.037A na fonte assimétrica.Já baixei o esquema elétrico dessa placa, e verifiquei que ela possui tensão primária nas bobinas 3V na PL13 e 5V na PL12. Nos MOSFETs PQ55 e PQ57presenta 3.3V no gate e 18,5V em seus drenos. No que considerei ser uma sequência na análise do circuito, fui para o CI PU8. No pino 26 e 27, eu deveria aferir 3.3V, e só encontrei esse valor no pino 26, enquanto no 27 eu encontrei 5V. Seriam esses pinos de saída, correto? Porque no esquema eu não encontrei uma sequência para o pino 27. Como estou iniciando, não sei se estou fazendo a análise correta. Alguém poderia ajudar? Alguém poderiam me dar uma luz? Grato desde já
-
devolvido Dell XPS 15 L502X - MB DAGM6CMB8D0 Rev D - Não liga
Querosergrande posted a topic in Notebook's
Pessoal, estou iniciando com reparos avançados em placas de notebooks. Estou iniciando, peço ajuda dos colegas, e podem me ensinar mesmo o que considerem ser o básico, pois estarão ajudando muito. Já baixei o esquema elétrico dessa placa, e verifiquei que ela possui tensão primária nas bobinas 3V na PL13 e 5V na PL12. No que considerei ser uma sequência na análise do circuito, fui para o CI(?) PU8. No pino 26 e 27, eu deveria aferir 3.3V, e só encontrei esse valor no pino 26, enquanto no 27 eu encontrei 5V. Seriam esses pinos de saída, correto? Porque no esquema eu não encontrei uma sequência para o pino 27. Estou totalmente perdido ou é isso mesmo? Alguém poderiam me dar uma luz? Grato desde já -

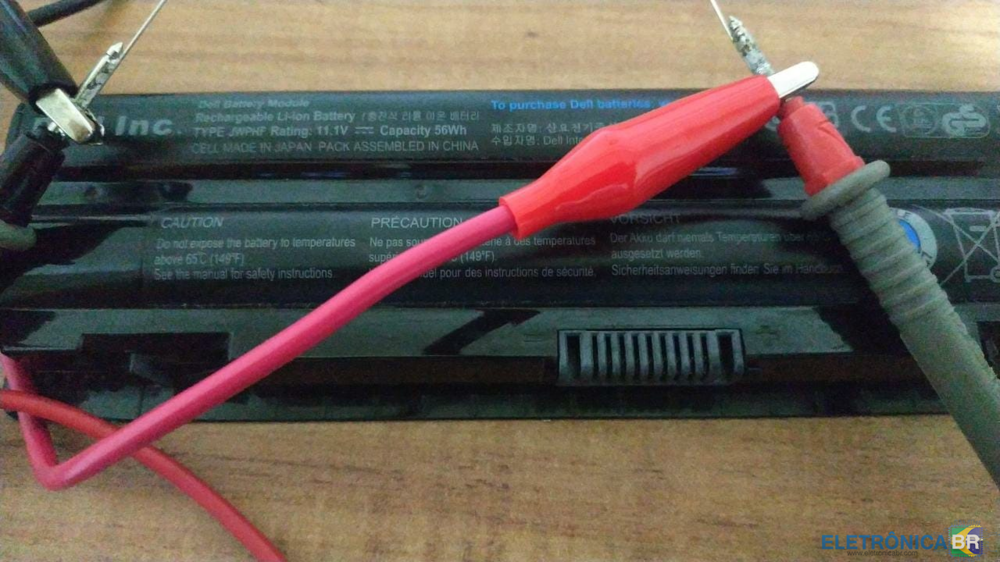

resolvido DELL XPS L502X - Dagm6cmb8d0 - Bateria não carrega
Wallace Servato Bertolaccini posted a topic in Casos resolvidos - Notebooks
Boa tarde, estou com um notebook DELL XPS L502X que o mesmo reconhece a bateria porém no icone do windows dela fica 0% disponivel (conectado) . Já atualizei o windows, e instalei todos os drivers atualizados. Bios não consegui atualizar mas aparentemente já está na ultima versão (A12). Antes de partir pra um possível reparo no CI Charger, eu tentei carregar a bateria na fonte assimétrica mas não tive nenhum resultado, se alguém puder me orientar como eu carrego a mesma na fonte de bancada eu agradeço. Setei a tensão da fonte assimetrica pra 11.1V e corrente 500mA e coloquei as agulhas nos respectivos terminais positivo e negativo porem não teve nenhum consumo de corrente na fonte assimétrica.
-
dúvida Notebook DELL XPS 15 L502X placa mãe DAGM6CMB8D0 CI de áudio danificado
multitouch posted a topic in Notebook's
Notebook chegou na loja em curto, fazendo o carregador atua a proteção e desarmando. Apos aberto equipamento estava muito sujo apos uma boa limpeza localizei o CI MAXIM MAX9736A sendo este o U15 na placa com furo em curto, porem o mesmo não tem para venda e não possuo nenhuma sucata com o mesmo gostaria da ajuda dos colegas se consigo um substituto ou mesmo se posso remover e deixar a placa sem ele uma vez que se trata de um PWM de potencia do som. Obs. só localizei ele em curto. -
resolvido Notebook Dell XPS 15 L502X placa mãe DAGM6CMB8D0 REV:D em curto
Ruy Rodrigues posted a topic in Casos resolvidos - Notebooks
Boa tarde, estou com a placa na bancada , aonde o componente 6629az esquentando, não tenho outro para a troca, mais acabei achando um tópico no forum, falando que o 4407a o substituiria. Pois bem, substitui e mesmo assim continua aquecendo, alguem para dar uma dica ? -
em análise Dell P11F Placa DAGM6CMB8D0 Rev.: D. Desarmando o carregador.
wizof36 posted a topic in Notebook's
Este note desarma o carregador assim que plugamos. Com certeza é curto. Coloquei na assimétrica e deu um consumo absurdo (2,53) com 5V. Aquecem: PQ11, PQ12, PC191 e o Processador. Removi o processador e aparentemente sumiu o curto, ocorre que colocando outro processador, o curto volta! Vou postar em seguida o link do esquema. Vou precisar de ajuda! Obrigado. -
em análise DELL XPS L502X - Dagm6cmb8d0 - Subwoofer som estourado
Wallace Servato Bertolaccini posted a topic in Notebook's
Olá amigos do Eletrônica BR. Estou com este Dell na bancada, o som do subwoofer dele fica estourando, já é o terceiro subwoofer que testo e sempre o audio fica ruim o que me faz vir a desconfiar da placa. O Ci de audio ( u12 e u15) esquentam muito durante o uso, no ponto de se ficar com o dedo muito encima queima o dedo, isso é normal para esses C.I de áudio? Medi tensões no CI e estavam todas corretas. Estou anexando uma foto do subwoofer atual que estou usando, comprei no mercadolivre, não parece estar com nenhum furo para o audio estar saindo ruim. No começo este subwoofer que estou usando atualmente o som ficava dando umas batidas, mas se regulasse o som ficava bom. Agora o Som esta dando uns chiados muito forte.
-
Colegas, Peguei 3 placas destas com o mesmo defeito. Então resolvi postar esta dica para ajudar os colegas do Forum. Não sei porque este notebook tem poucos tópicos como caso resolvido, mas vamos ao defeito. 1 - A placa liga ao apertar o botão de ligar, mas o consumo na fonte de bancada é somente de 150 mA. Muito baixo para esta placa que funcionando com video chega a 1500 mA 2- A principio acreditei que fosse falha das fontes de transferencia de tensão, mas estavam normais, então parti para sequencia de start e as fontes que eram levantadas e cheguei ao sinal >>> 5V_DDR_PWRGD <<<< da PU10 RT8207AGQW pino 13 tinha 0 v quando deveria ter 3.2 v . As tensões de alimentação da memoria não estavam presente. Chequei os pinos da PU10 e havia tensão de alimentação e os sinais de habilitação, mas não gerava 1.5 v e nem Pwrgd então resolvi trocar logo o PWM e a placa voltou a funcionar completamente. 3- Concluindo. Neste caso não adianta regravar bios, desabilitar video onboard, trocar processador, memoria, etc. Se a placa tivesse consumo normal sem video aí sim vale estes procedimentos. Se a dica foi boa manda Abs, Roberto -
esquema Dell Xps L502x P11f Dagm6cmb8d0 REV:D
Ramiro C.P posted a topic in Requests for schematic or bios of notebooks.
Amigos necessito desse esquema elétrico para verificar a falta de tensão na PL5. Porém só encontrei aqui no fórum a Versão 1A e não se aplica ao REV D pois não localiza no pdf os componentes que digito... no aguardo abraços... -
em análise Dell XPS L502X - Dagm6cmb8d0 - Desliga se tirar o carregador durante o game
Wallace Servato Bertolaccini posted a topic in Notebook's
Olá amigos do EletrônicaBR estou com um DELL XPS na minha bancada e quando estou fazendo um teste em jogo por exemplo GTA 5, que estressa 100% CPU e GPU e retiro a fonte dele, o notebook desliga. A bateria é nova, a fonte chegou a desarmar uma vez que removi do notebook com ele rodando o jogo. Só acontece isso aparentemente quando está rodando um jogando. Pedi outra fonte nova https://www.bbbaterias.com.br/fonte-carregador-para-notebook-dell-xps-15-l502x/p?idsku=910130186&utm_source=googleshopping&keyword=&creative=469502937049&gclid=CjwKCAiAvaGRBhBlEiwAiY-yMIzl_NBu1LRN1E_xLQGyzdeZiei3bm0bjnvlPe77aJcVI6h2vsX6yBoCZPAQAvD_BwE e acontece o mesmo sintoma porém a fonte não chegou a desarmar nenhuma vez. Porém usando essa nova fonte agora, vi que na BIOS é identificada como AC ADAPTER 240W sendo que ela é 130W, e no sistema operacional aparece aviso de carregador também depois de um tempo de uso.
-
estou com essa placa com defeito no SIO. Após um desligamento forçado a maquina não quis mais ligar e apresentava altas temperaturas no SIO. Fiz a substituição mas agora a placa não inicia. O SIO possui algumas voltagens, mas nenhuma delas ultrapassando os 3v. Sei que terei que passar esses valores mais detalhados para vocês, mas eu ainda não aprendi a ler esquemas elétricos. Tenho habilidades para troca e reconhecimento de componentes, medição de tensão, resistência,.... Se alguém puder me ajudar eu agradeço.
-
resolvido Dell XPS 15 L502X, Placa DAGM6CMB8D0 REV:D, só gera imagem as vezes
Oficina DoNotebook posted a topic in Casos resolvidos - Notebooks
Bom dia amigos, estou com esse Dell dando dor de cabeça, ele liga, mas gera imagem apenas as vezes. Já regravei as duas bios algumas vezes e o defeito se mantem com arquivos diferentes. Quando gera vídeo tem todas as tensoes e fica ligado pelo tempo que for, mas ao desligar ele pode ligar sem video e quando está sem as tensoes variam e uma faltando. Não troquei nenhum componente. Fiz me na placa de video e no chipset e depois de fazer na placa de video ele ligou e desligou mais vezes com video normal, porem um pouco depois fez o mesmo defeito, as vezes video, as vezes nao. Tensoes: pl5 0.453 0 gpu core pl7 1.043 1.16 vcc core pl9 1.040 1.16 vcc core pl10 1.040 1.16 vcc core pl2 1.5 1.5 1.5v_sus pl11 0.9 0.9 vccsa pl4 1.06 1.06 1.05 vtt com video sem video -

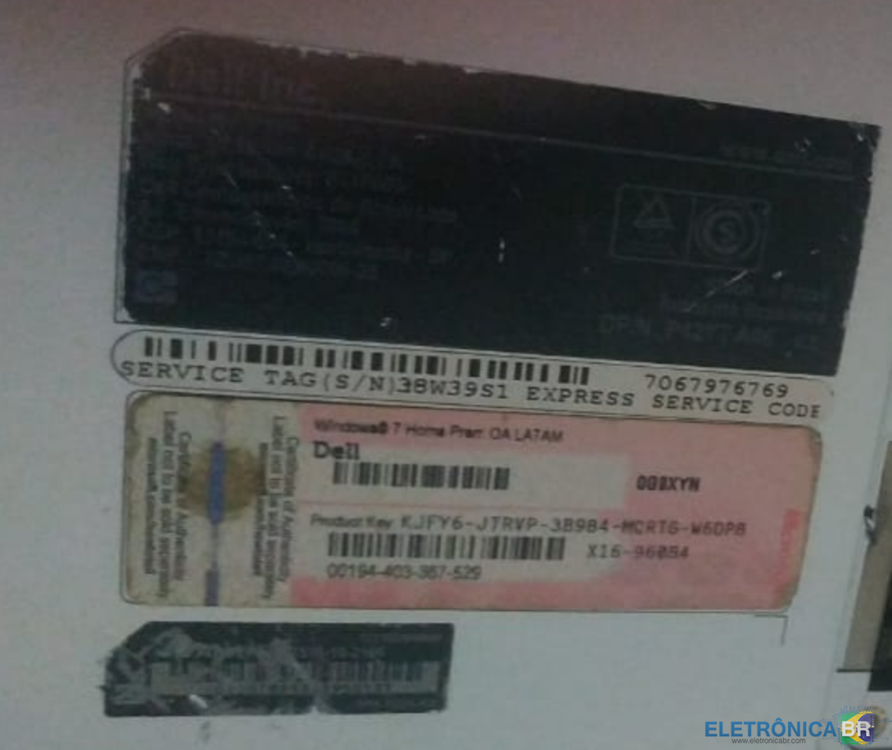

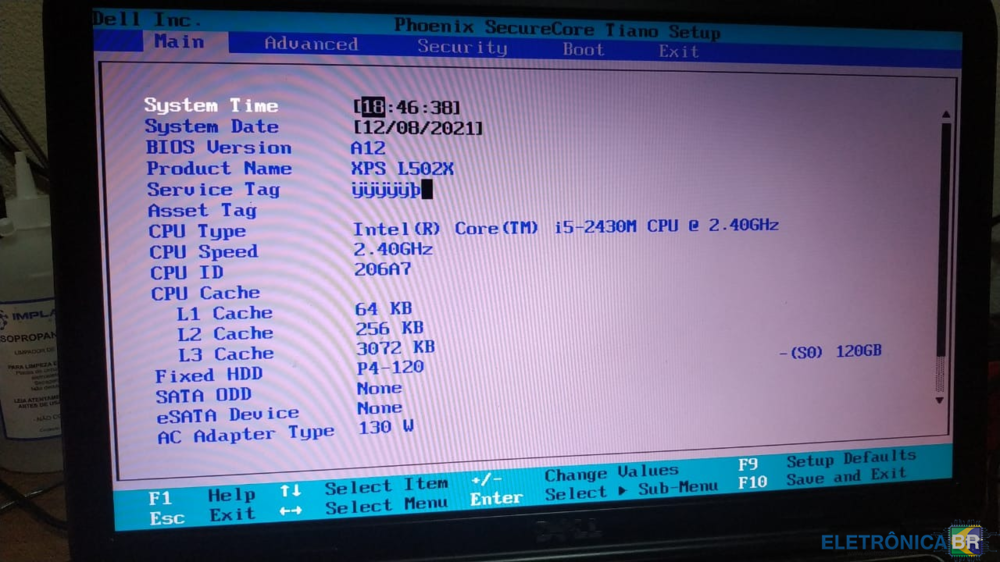

em análise DELL XPS L502X Dagm6cmb8d0 Alterar service Tag
Wallace Servato Bertolaccini posted a topic in Notebook's
Boa noite amigos, estou com um notebook Dell XPS L502X na minha bancada com o problema de bateria não carregar, mas resolvi criar outro tópico pra resolver especificamente a questão dele estar com a service tag zoada e asset tag ausente também. Li alguns tópicos aqui sobre, e vi alguns videos mas não tive resultados, tentei editar pelo editor hexadecimal HxD mas não entendi exatamente o que alterar lá, se alguém conseguir alguma dica ou quiser tentar alterar, deixarei o link com a minha bios aqui. https://drive.google.com/drive/folders/1yKrcflRiz_DzW9CrI5Tc8WUr_Dsydjss?usp=sharing Se encontra assim na BIOS:
-
.thumb.png.3da39b20f0b8db2974a4f91302fef523.png)
devolvido Dell Xps L502x dagm6cmb8d0 queimando mosfet de vcc core
Donini II posted a topic in Notebook's
O notebook tava morto, matava a fonte quando era plugada, conectei na fonte de bancada e encontrei dois mosfets de vcc core em curto (pq12 e pq13) mais um capacitor de tântalo em baixo do processador em curto, troquei o curto sumiu, mas quando acionei o power o consumo foi a 4,5A e queimou novamente os mosfets de vcc core, gostaria de ajuda para tentar encontrar quem esta causando a queima dos mosfets. Esquema: -
dell xps l502x dagm6cmb8d0, rev:d com pau no video dedicado que o nvidia gerfoce gt 540m, as configurações e um intel core i7 2.0 ghz segunda geração , 8 gigas memoria ddr3 pc3, hd wd 7200 rpm 750 giga bytes saldavel, no video do processador roda todos aplicativos, algums jogos, agora quando usao dedicado em autocad,corel, principalmente jogos, trava tudo, nao roda, roda lencando, um trem muito esquisito, ja gravei a bios lavei placa mãe com alcool, ja fiz reballig, testei todas voltagens com esquema eletrico, e ta tudo certo, alguem pode min ajudar com esse problema e um notebook muito bom, mas deixa a deseja com esse defeito, a fonte e original de 6 ap, alguma luz? -
bom dia amigos chegou esse dell aqui liga e nao gera video fiz regravaçao de bios e nada dai vi que o processador nao esquenta sem vcore alguem ja pegou esse defeito -
Dell XPS L502X - P11F Quanta GM6C MLK UMA DAGM6CMB8D0 View File Esquema Schematic Dell- XPS L502X - P11F Quanta GM6C MLK UMA Rev1A 8417-EBR-9.pdf Submitter koenen Submitted 04/19/2017 Category DELL
-
Dell XPS L502x - DAGM6CMB8D0 - defeito no resistor R406 e R423
crogomes posted a topic in Notebook's
Preciso do esquema da placa mãe DAGM6CMB8D0 do Dell XPS L502x para verificar os valores dos resistores R406 e R423. Os resistores estão estourados e preciso trocá-los, mas não sei os valores.
-
dúvida DELL XPS 15" L502X / DAGM6CMB8D0 REV: D / SIO it8518e esquentando muito e não liga
UT61E posted a topic in Notebook's
Fabricante: Dell Modelo: L502X Data Lançamento do notebook: 2011 Placa mãe: DAGM6CMB8D0 REV: D Super I/O: it8518e Infelizmente não tenho uma fonte assimétrica ou um osciloscópio, estou usando apenas a fonte original do notebook e um multímetro (UNI-T UT61E) Descrição do Problema: Estou com um DELL XPS 15" L502X que após uma das vezes que abri ele e depois remontei comecei a ter problema com o LED laranja indicando problema com alimentação, ao apertar o botão para ligar, ele começava a ligar e depois de 2 segundos desligava e não ligava mais a não ser que tirasse a alimentação (bateria e fonte), que se eu tirasse a alimentação e conectasse de novo ele tentaria ligar novamente mas simplesmente repetindo o acontecido antes, ligava e em 2s desligava. Desmontei e pude verificar que o Super I/O it8518e está esquentando muito (pra evitar queimar ele eu deixo apenas poucos segundos ligados pra testar e desligo), ele esquenta até mesmo no standby antes de apertar pra ligar. Possível causa do Problema: Uma possibilidade é que um dos flats tenha fechado curto, este flat é o J6 que é responsável pelos botões no palm rest inclusive o botão de ligar/desligar, quando eu desmontei novamente para ver o que estava acontecendo, eu pude verificar que o flat tem um plástico azul que fica escrito MB, esse plástico que vem de fabrica é colado no flat e ajuda a dar pressão suficiente no conector, mas esse plástico havia descolado e fez com que o flat ficasse solto, penso eu que pode ter se movido e ter dado curto entre os pinos do conector. Testes que realizei: Baseado em informações que encontrei na internet, especialmente este tópico: Obrigado @LEONTEC pelas informações lá no tópico, apesar de não ser pra mim, certamente foi muito útil pro meu caso. A placa mãe está com os 19.6v, 5v e 3.3v Aqui algumas medições que fiz baseado no tópico que mencionei acima: PL13 (3.3v)(+3.3V_ALWP) = 3.3v / -7.2v 1.80 ohms (apita) primeiras medições estava dando 3.3v / -5.4 PL12 (5v)(+5V_ALWP) = 5v / 5.2v 120 ohms primeiras medições estava dando 0v PL11 (+VCCSA) = 0 71 ohms FL2 (+DCIN_JACK) = 19.6v 174k ohms PQ17 (15v)(+15V_ALW) = 13.7v 2.6M ohms PC241 (5v)(+5V_ALW2) = 5v (não marca) ligado ao PU8 pino 7 - LDO * as medições foram feitas apenas plugando o cabo da fonte, sem tentar ligar ele. Neste momento as únicas coisas conectas a placa mãe são: bateria CMOS, Processador e o conector J7 (para plugar a fonte) Se alguém pude me ajudar como eu posso diagnosticar o que realmente é a causa agradeço. -
dúvida Dell XPS L502x - Placa Modelo DAGM6CMB8D0 - Liga e desliga
Pedro Martins Barcelos posted a topic in Notebook's
Ola, tenho um notebbok Dell XPS L502x. Quando ligo ele o LED fica aceso por 5 segundos e apaga. Não dá imagem. Tem somente as tensões primárias. Alguma dica? -
amigos bom dia, estou com este aparelho da Dell modelo XPS L502X com placa DAGM6CMB8D0 que liga sem video, as fontes da placa estao todas boas o p-rocessador aquece normal, o chip de video tambem alimentaçao boa e aquece normal, memoria e alimentaçao da memoria bem, bios foi gravada os dois arquivos testados, consumo do aparelho ao ligar na fonte simetrica normal, porem a maquina continua apresentando o mesmo defeito de ligar sem video, nao carrega sistema operacional (pelo menos nao faz nenhum sinal de carregamento) no altofalante nao da os tradicionais apitos de erros da dell, ja foi gravado bios, acredito que seja uma falha de dados mas ja foi feita troca da memoria e processador e o defeito nao muda, alguem ai teria uma linha de raciocinio para seguir neste caso?
DAGM6CMB8D0rev_DA.jpg.bdd5b8b17c3eb73fef5397a8982bf682.jpg)
DAGM6CMB8D0rev_DB.jpg.8c156b9807a39ad20bc24b089592b415.jpg)
