em análise panasonic sa-akx220 diagrama esquematico

[wandsonpiane]

boa tarde. amigos estou com este som o qual quando queimou o ci da saída danificou o impresso. e estou em duvida para refazer as trilhas danificadas, alguem tem o esquema deste aparelho, ja procurei em varios locais, mas sem sucesso.



muito obrigado.

[Hélio]

@wandsonpiane veja se este abaixo é compatível com o seu aparelho.

Se for igual, eu faço o upload do arquivo e informo aqui.



[wandsonpiane]

bom dia Hélio. não é. o ci da saída aqui é o tas5624a.

[Hélio]

@wandsonpiane O esquema acima foi o único que encontrei para este modelo.

Grato por confirmar que não serve.



Na página 20 do datasheet do TAS existe um circuito de exemplo, que talvez possa ajudar.



Você não tem permissão para ver links. Faça login ou cadastre-se.



[Oliveira Tec]

amigo vc conseguiu o esquema desse som.

[Jorge Miranda Murillo]

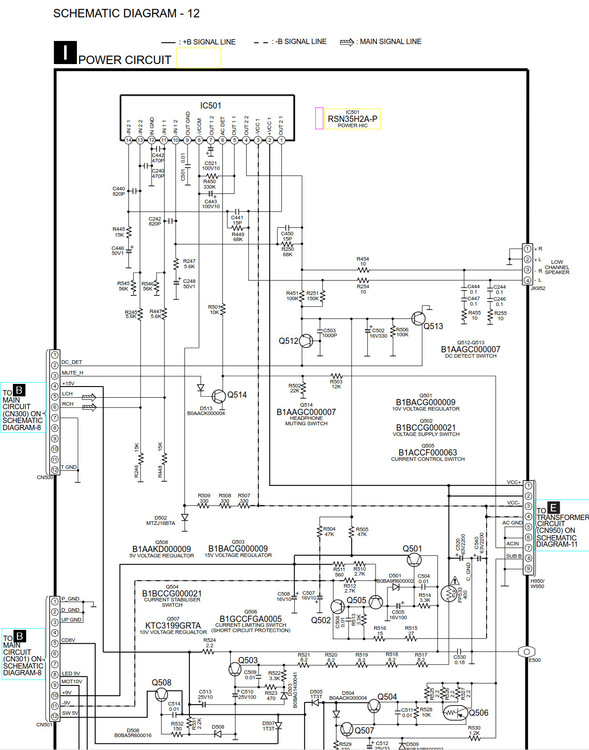

Te envio el diagrama

Você não tem permissão para ver links. Faça login ou cadastre-se.

[Oliveira Tec]

vlw amigo

[Reginho Som]

AKX 220

[antonio de padua Tertulino]

Em 19/12/2019 às 19:43, Jorge Miranda Murillo disse:

Te envio el diagrama

Você não tem permissão para ver links. Faça login ou cadastre-se.

amigo me manda esse esquema do sa-akx220

[Carlos Daniel alves]

Eu sou iniciante na eletrônica peguei o som panasonic AKX220 com o CI AY6352 queimado, qual é o substituto dele ?
