pic 16c54c é programavél
nagkiller respondeu o tópico de James Nasa em Identificação e Equivalência de Componentes

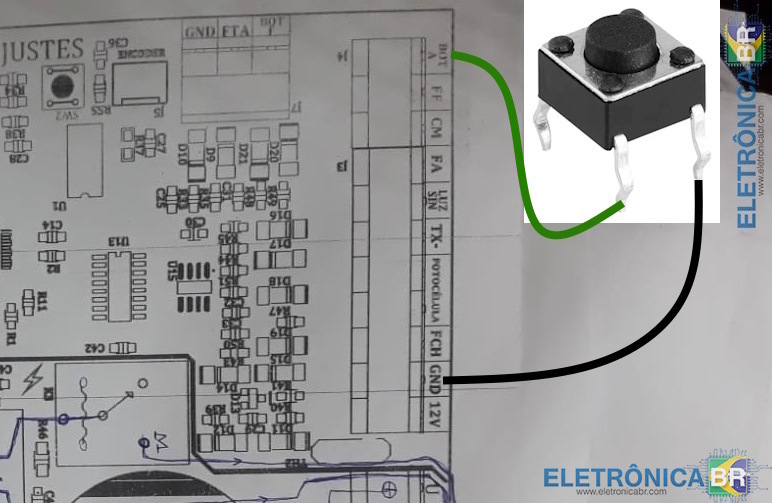

O que se pode fazer é estudar o comportamento do módulo e transformar em código. Além de tudo, deverá realmente ter a certeza de que o mcu está com problema. Ou simplesmente comprar um novo ou usado funcionando! O que for mais prático e viável. Flw... -
pic 16c54c é programavél
nagkiller respondeu o tópico de James Nasa em Identificação e Equivalência de Componentes
Exatamente... sem um firmware, um mcu não serve pra nada!!! Certa vez tinha alguns da família C... usava a simulação do Proteus antes de ter a gravação final. Geralmente a C e a F só difere mesmo a gravação, ou alguma melhoria... mas são compatíveis pino a pino. Flw... -
pic 16c54c é programavél
nagkiller respondeu o tópico de James Nasa em Identificação e Equivalência de Componentes
Acho que você não entendeu!!! PIC 16C54C só se é gravado uma vez, nunca mais será gravado novamente. A família C é OTP. PIC 16F54C é gravado por diversas vezes, mas deve ter o arquivo .HEX. E geralmente você não consegue copiar de um outro (geralmente vem bloqueado pela fabricante do módulo de vidro, que é quem escreveu o código fonte na qual o código foi escrito para tomar as decisões do módulo de vidro, ou seja, abrir, parar, fechar) ou dificilmente vai conseguir achar esse HEX em um fórum ou no site do fabricante do módulo de vidro. Mas tente ai, vai que dá certo! Flw... -
pic 16c54c é programavél
nagkiller respondeu o tópico de James Nasa em Identificação e Equivalência de Componentes
PIC 16C54C não é uma memória programável... é um microcontrolador! Uma memória programável (EPROM, EEPROM, Flash, etc...) somente armazena dados, não os interpreta! Vai precisar de um gravador, existem centenas na web, alguns usando a antiga porta serial. Exemplo: Hardware https://www.instructables.com/Simple-JDM-PIC-Programmer/ + software http://www.ic-prog.com/download.html ou https://www.winpic800.com/( apenas o PIC16F54) Para gravar na própria placa (sendo a primeira gravação para a família C ou N vezes da familia F), vai depender se a placa tiver o conector ICSP (In-Circuit Serial Programming) ou os Test Points com os pinos. Senão, teria que remover, gravar e soldar novamente na placa. Vai precisar ainda do arquivo em formato .HEX. Esse arquivo contém o código binário que será gravado na ROM do PIC, chamado de firmware. Que dependendo de onde estiver usando esse mcu, não vai conseguir facilmente o arquivo (por exemplo, em equipamentos comerciais, o fabricante não libera o firmware). Sim, O PIC16F54 é equivalente pino a pino com o 16C54!!! O que muda é somente sobre o OTP. Flw... -
-
Fonte cx750 Corsair valor resistor r83
nagkiller respondeu o tópico de Alexandre Bisewski em Identificação e Equivalência de Componentes
J21 é um resisitor 0R, conhecido como resistor jumper. Pode usar um pedaço de fio, se não tiver este componente. Mas não será impeditivo conseguir outro 0R. Flw...
-
Fonte cx750 Corsair valor resistor r83
nagkiller respondeu o tópico de Alexandre Bisewski em Identificação e Equivalência de Componentes
R83 é 10R ou 10 Ohms (100 o mesmo que um resistor na tabela de cores com as seguintes Marrom Preto Preto). O componente que não se vê o valor é outra referência. Além de a foto estar em uma qualidade ruim. Esta é a referência correta para os componentes. Acredito que na realidade você queira saber o valor de R127 ou R11. Flw...
-
dúvida Placa de som XDG37/capacitor ceramico acusa curto em placa
nagkiller respondeu o tópico de Rodrigo Gondim em Identificação e Equivalência de Componentes
Um detalhe importante é verificar se a tensão de alimentação está presente em outros pontos da placa. Flw... -
dúvida Placa de som XDG37/capacitor ceramico acusa curto em placa
nagkiller respondeu o tópico de Rodrigo Gondim em Identificação e Equivalência de Componentes
O certo é usar um capacímetro, mas por este método acima, deverá saber se o capacitor está em curto. Você testou dessa maneira? Se a resposta for não, informe. Recomendado fazer com o componente suspeito fora da placa. Flw... -
Na imagem sem o IC, há ou aparenta haver curto de solda. As fotos estão em qualidade ruim. Não é porque o multímetro sinalizou curto naquele capacitor que será necessariamente nele em específico, ainda mais se houver outros na mesma linha, o que pode gerar um falso positivo. A não ser que você tenha usado uma câmera térmica ou outras técnicas para identificar de fato o componente defeituoso. Experimente remover o IC, limpar todos os pads com cuidado e medir novamente os capacitores. Se não encontrar nada em curto, então já saberá onde está o problema (assim imagino)! Obs.: Verifique a orientação correta do pino 1 do IC e confira se há pontes de solda. Flw...
-
dúvida Qual valor desse resistor?
nagkiller respondeu o tópico de GuEmBoW em Identificação e Equivalência de Componentes
Muito provavelmente um resistor de 0R3 ou 0.3R ou 300 miliOhms (como desejar, é a mesma coisa!) com 1% de tolerância e 3Watts de potencia. Se realmente for: Preto = 0 Laranja = 3 Preto = 0 Prata = Multiplicador x 0,01 Marrom = 1% de tolerância 030x0,01 = 0,3 Analise o circuito e veja se ele está realmente com a função de shunt ou fusistor. Pode ainda substituir por um de 0R33, caso tenha ai facilmente, importante a potencia ser igual ou superior (maior ou igual a 3W). Aproveitando, sugiro alterar o título, informando qual produto/equipamento faz parte e indicando a posição do componente na placa (refdes). Flw...
-
dúvida Entendimento de circuito em uma Protoboard com 2 LEDs
nagkiller respondeu o tópico de Miguel_Hitokiri em Eletrônica em Geral
Complementando um pouco mais sobre o que estamos aprendendo aqui: Flw...- 2 respostas
-
- 2
-
-
- entendimento
- circuito
- (mais 2)
-
Entendimento de circuito em uma Protoboard com 2 LEDs
nagkiller respondeu o tópico de Miguel_Hitokiri em Eletrônica em Geral
O erro no circuito é usar 1 resistor para os dois LEDs! Além de que, cada tipo de LED tem uma especificação de Corrente (Amperes) e Tensão (Volts) de trabalho. Você deve calcular o resistor para cada LED, lembrando que a tensão no LED branco é maior que a de um LED vermelho. Segue uma tabela de corrente de LED para se ter como referência: Para o resistor deverá calcular (a tensão de entrada - tensão do LED) / Corrente no LED. Exemplo: Vamos pegar o LED 5mm vermelho difuso, conforme a tabela abaixo: Fonte = Tensão 5V LED Vermelho 5mm = Tensão 2V8 (considerando a Vf(V)Max da tabela) Corrente LED = 10mA (não exceder o limite de corrente) 5 - 2V8 = 2,2 / 0,01 = 220R (Ohms) Obs: A tensão máxima neste LED vermelho é de 2V8, já no LED branco a tensão é maior (3V2 mínima = coluna Vf(V) Min)! Com esse cálculo, entenderá que não se adiciona qualquer valor de resistor ao LED, tem um cálculo. E que o uso de resistores individuais garantem que cada LED terá a corrente necessária para ter o brilho desejado. E também que nem todos os LEDs iniciam o brilho com 2V2, por exemplo. Solução para o seu circuito funcionar corretamente: - Aumentar a fonte para 5V - Inserir um resistor por LED (devidamente calculados) Flw...
- 2 respostas
-
- 1
-
-
- entendimento
- circuito
- (mais 2)
-
Já experimentou a ferramenta de buscas? Fazendo a pesquisa, verá que já existem diversos tópicos no fórum... a maioria se encontra em "Assuntos Diversos". Flw...
