Entendi @cilaalves, O que estou achando é que nos gates dos mosfets de baixa não era para chegar 5v, já que é canal N teria que chegar 0v, para ele está em corte e a tensão passar estou certo ou estou confundindo as coisas? @cilaalves eu havia visto no esquema que essa tensão de 1.5vs vem depois dos 3.3v e 5v

@NALDO PORTO e @Shrimp_Green

Pinos 12 e 19 segundo sua descrição não possui tensão - É desses pinos que saem a tensão para o mosfet de Alta.. Nos Pinos 14 e 17 saem a tensão para o mosfet de Baixa Concorda @Shrimp_Green?

@Willian Rubens Parabéns! Basta agora alterar o prefixo do tópico para resolvido!

@NALDO PORTO qual a tensão no pino 11 e pino 13?

@NALDO PORTO Baixei aqui o datasheet do OZ815LN para verificar os pinos.

@NALDO PORTO quais as tensões nos pinos 1,2, 6 e 20 do U25?

@Barreto como não temos ainda o Esquema elétrico a única forma seria baixar os datasheet dos componentes. Poderia verificar o Bulk converter que existe na placa e então pelo datasheet verificar, teremos o bulk converter do circuito de charge, das tensões de 3.3 e 5v e demais tensões.

Você teria as tensões de 3.3v e 5v nas bobinas? @Barreto

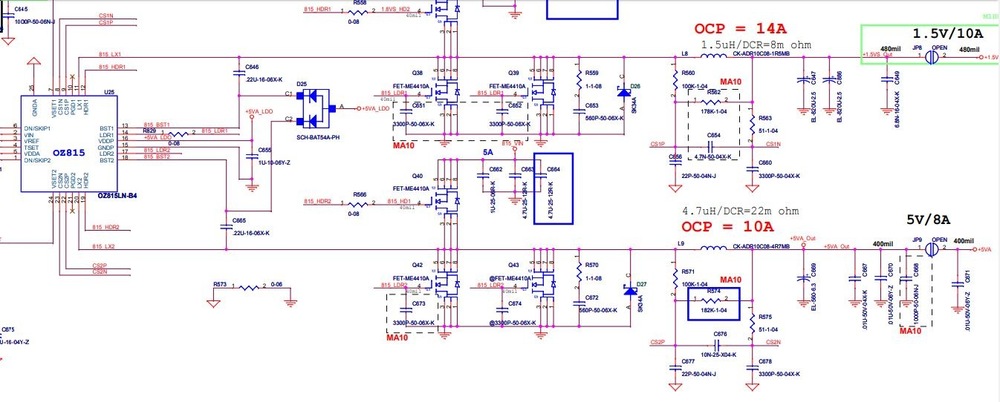

@Roberto Inada Veja se esse esquema lhe atende.

@NALDO PORTO Já que você falou que existe tensão no gate do Q42 , seria interessante analisar que o Q42 é um mosfet de canal N, logo se o Gate é maior (5v) do que o source (0v - Terra) então ele vai saturar, logo toda a tensão que encontra-se nessa linha estará indo para o terra, logo não terá a tensão de 5v na L9

Tensões no pino 14 e 17 do U25?

Qual a tensão na bobina L8?

@NALDO PORTO você indica que os pinos tem tensão porém não informa a medida que encontrou.

@Roberto Inada Sim, serve para os dois modelos, eu sempre utilizo ele para ver a minha placa do G50-70 com video dedicado.
