Conhecendo o Arduino Uno

[djsync]

Introdução



O Arduino foi desenvolvido na Itália e com toda a certeza um grande passo para a humanidade, com esta placa podemos fazer nada mais nada menos que a integração do computador com o mundo físico aqui fora, ou seja, é a integração do mundo digital pertencente ao computador com o mundo analógico ao qual pertencemos, claro que muito mais pode ser dito, mas, nesta aula vamos conhecer um pouco mais desta placa e na sequência partir para à prática, e,  assim conhecer melhor este fantástico mundo da Computação Física com Arduino.



Conhecendo o Arduino Uno



A figura abaixo mostra está placa de Arduino Uno, note que existem outros modelos de placa, mas, neste curso este será o modelo usado.



A anatomia do Arduino Uno



Portas Digitais



O Arduino Uno oferece 14 portas digitais que podem ser utilizadas tanto para entrada (input) como para saída (output) e que podem ser utilizadas para comandar 14 dispositivos externos. Estas portas vão de 0 a 13, observe com atenção a figura ao lado.

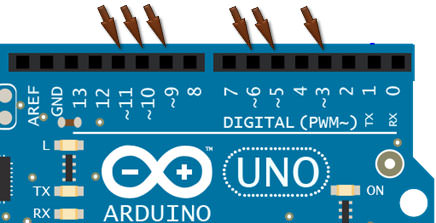

Portas PWM



Estas portas simulam uma porta analógica e são em número de seis, note que elas além do número da porta tem também um pequena onda senoidal como mostrado na figura ao lado.



As porta digitais que também podem ser usadas como portas PWM são as de número: 11, 10, 9, 6, 5 e 3. Mas tenha em mente que elas também são portas digitais.

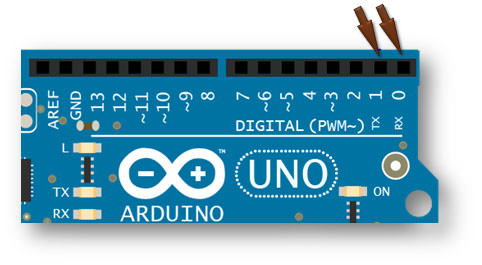

Portas RX e TX



Essas duas portas embora possam ser utilizadas como Portas digitais também são utilizadas pelo Arduino para comunicação serial tanto para entrada como para saída de dados. É conveniente evitar uso destas portas como portas digitais, mas não proibido.

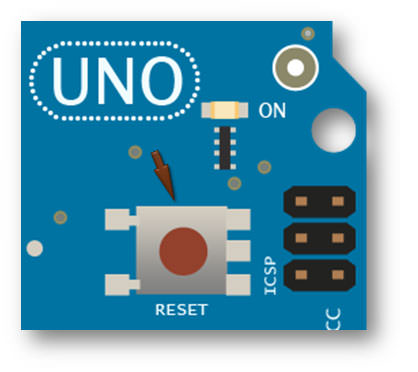

Reset



Este botão, mostrado na figura abaixo, tem como única função reinicializar o Arduino Uno, mas, note que ele muda um pouco seu posicionamento em outras placas.

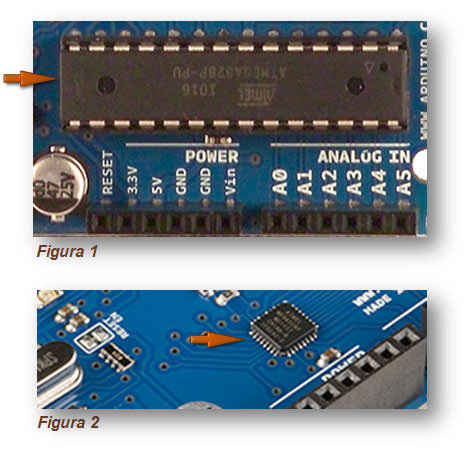

Processador



É onde tudo acontece, é o cérebro desta placa, é ai que fica gravado o código desenvolvido e que será executado, mas note que quando se grava um código o anterior é descartado,  sempre fica apenas o último código gravado.



Este processador permite que o Arduino funcione de forma autônoma, ou seja, uma vez transferido o código para ele não existe mais a necessidade de uma conexão com o computador. A figura 1 mostra o tipo de processador mais comumente encontrado mas existem outros como mostrado na figura 2. A grande vantagem do processador da figura 1 é a facilidade com que pode ser removido e transferido para outra placa.

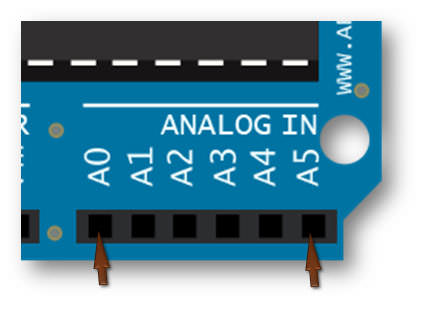

Portas Analógicas



Essas portas são unicamente para entrada de dados e comumente usadas para comunicação com sensores que podem ser utilizados para determinar:



Temperatura

Quantidade de luz

Umidade

Dentre outras ações.

As portas analógicas são em número de 6 e vão de A0 até A5.

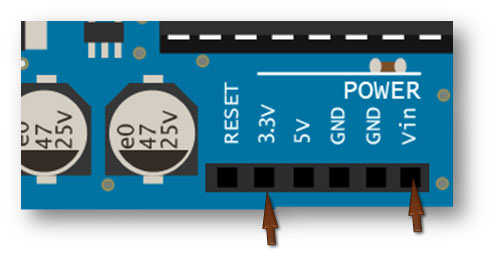

Pinos de Energia



Estes pinos fornecem energia para dispositivos externos como mostrado na figura ao lado e explicados abaixo: Observe com atenção a figura abaixo, ela mostra estes pinos.



3,3V: este pino fornece a 3.3 volts a dispositivos externos e esta marcado na placa;

5V: fornece 5 volts a dispositivos externos e também esta indicado na placa.

GND: fornece potencial de terra a dispositivos externos, o seja 0 volt e são em número de dois e como pode observar também se encontram bem identificado na placa.

Vin: este pino fornece ao dispositivo externo a mesma tensão que esta sendo recebida pelo Pino de alimentação externa. Note  que é o ultimo pino mostrado na figura ao lado.



Obs:

Deve ser observado que estes pinos fornecem uma corrente muito baixa, portando devem ser usados para pequenas cargas e nunca para ligar um motor, por pequeno que ele possa ser dentre outros dispositivos de alto consumo. De maneira geral aguentam alimentar apenas um LED, a base de um transistor ou coisa do gênero.

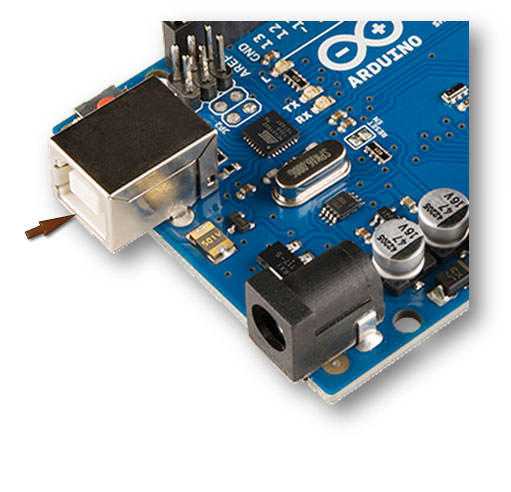

Porta USB



Esta é a porta usada para estabelecer uma conexão entre a placa de Arduino e o PC. É ela que permite o envio de códigos para o processador, permite conexão com a serial e também é usada para a alimentação da placa. Observe com atenção foto ao lado.

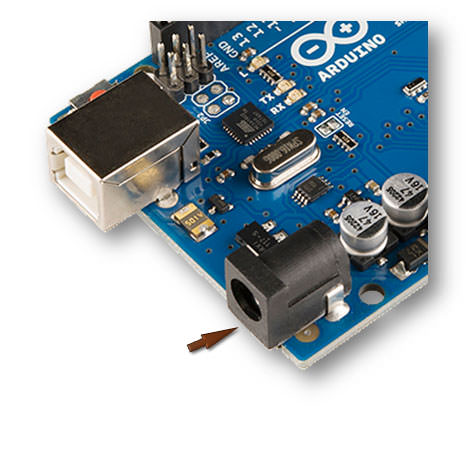

Pino para Alimentação externa



Este é o pino para a alimentação externa da placa, ou seja, quando não estiver sendo usado a porta USB para conexão com o computador, e é usando-o que vamos alimentar a placa. Ele é que permite a autonomia desta placa. Podemos alimentar esta placa com tensão entre 6 e 12 volts sem problemas.



fonte: oficinadanet.com.br
