  1. NALDO PORTO

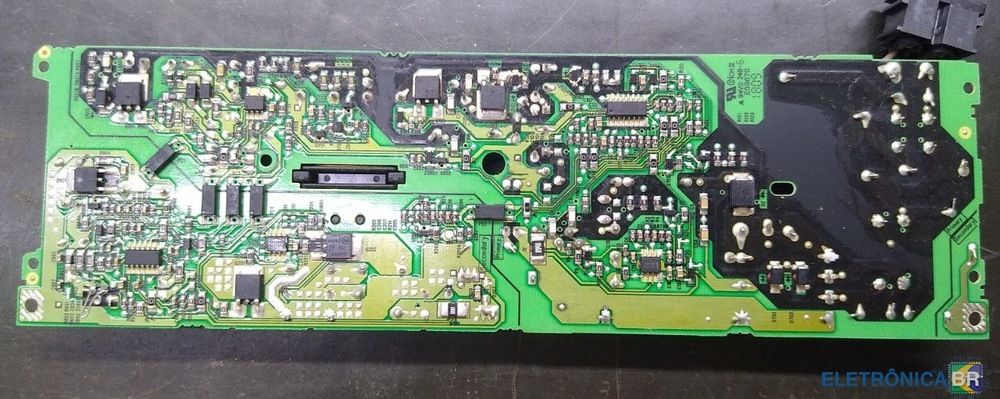

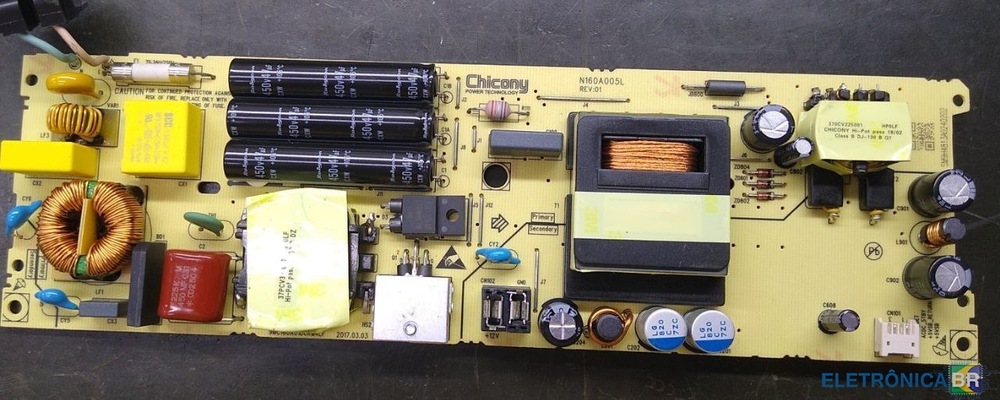

    Olá a todos desde já agradeço a tensão de todos obrigado. Estou com essa fonte de um PS4 slim ao analisar a fonte PFC em standbay esta com 178v ao acionar a placa a tensão do PFc vai a 390v e vai caindo até chegar aos 178v no conector de 12v aprece uma tensão de aproximadamente 2v e vai caindo até 0v não encontrei o esquema elétrico dessa fonte algum colega poderia me ajudar nessa fonte.
  2. NALDO PORTO
    @William_R Bom dia amigo Você tem a copia da bios no monitor tv samsung LT22C310LBMZD BN07-01076A M215HGE-L21 rev C1
  3. NALDO PORTO
    @arles Não removi o PWM pq não tenho outro injetei tensão no original e usei a fonte original com a fonte assimétrica para gerar os 3v na bobina e não esta fazendo barulho nem um quando se pressiona o power.
  4. NALDO PORTO
    @arles Fiz o teste injetei 3v na bobina de 3v e pressionei o power e não ligou fiz outro teste injetei 2v no pino 13 do PWM da bobina de 3v e a tensão de 3v apareceu então vejo que esta faltando a tensão do pino 13 do PWM o EN para habilitar o PWM dando entender que o PWM esta bom ou não.
  5. NALDO PORTO
    Olá amigos agradeço desde já atenção de todos obrigado Estou esse xbox que não liga verifiquei suas tensões só consta as tensões de 12v e 5v não encontrei bobinas em curto fiz uma inspeção visual e não encontrei nada de anormal sei que esta faltando a tensão de 3.3v mas sua bobina esta com 0v e não tem curto nela.
  6. NALDO PORTO
    Realmente esta mais caro vou comprar um mais em conta da Hantek que bom também de 150mhz https://pt.aliexpress.com/item/4001014119661.html
  7. NALDO PORTO
    @Paulo Noce Ótimo preço você tem link de onde comprou?
  8. NALDO PORTO
    @Gilson Macedo A placa liga mais não tem tensão no Vcore @FDONATO Obrigado amigo pela atenção Sim já tinha voltado o arquivo original
  9. NALDO PORTO
    @Gilson Macedo Troquei o PU6 e os mosfet PQ30 e PQ49 agora a placa liga e não desliga mas não sobe vídeo.
  10. NALDO PORTO
    @Gilson Macedo Analisando o PWM PU6 vir que em seu pino 20 o VIN esta com uma tensão muito baixa em torno de 1.5v e no resistor R139 de uma lado consta 19v.
  11. NALDO PORTO
    @Gilson Macedo Esto verificando o PU6 ele estava com um pouco de oxidação e alguns resistores se soltaram.
  12. NALDO PORTO
    Bobinas com tensão PL21=5v PL19=3v PL15=1.04v PL16=0.90v PL13=1.8v PL17=0v PL22 =0v PL23=1.5v
  13. NALDO PORTO
    @Gilson Macedo Quando pressiono o power só não aparece o Vcore e o GFX as demais bobinas as tensões aparece e depois cai
  14. NALDO PORTO
    @Gilson Macedo O PU5 e o PWM do +VCC_GFX esta normal
  15. NALDO PORTO
    @regisfatef Tensão da bateria esta normal com 3v Já testei com mais de 5 memorias ram o consumo da corrente ao pressionar o power chega perto de uns 0.11ma.
  16. NALDO PORTO
    @Gilson Macedo Boa noite Gilson obrigado pela a sua atenção Referente aos sinas da bios infelizmente ainda não tenho osciloscópio. Não tem curto na PCH Não tem curto no CI de áudio Sim sempre testo a placa sem o teclado .
  17. NALDO PORTO
    Olá boa noite amigos Agradeço desde já atenção de todos obrigado. Esto com esse notebook HP que liga e desliga led do power acende e a paga consta tensões de 5v e 3v 1.5v 1.05v menos o Vcore e o GFX não consta curto nesses bobinas consta o ACIN o led do DC jack esta pagado já regravei a bios com 2 copias de lugares diferentes e o problema ainda persiste
  18. NALDO PORTO
    @multi.tecnoservice O C74 consta 3.3v O reflow eu já tinha feito por baixo do micro para teste e não resolveu Também pensei na memoria mais se for regravar a memoria NAND minha gravadora que tenho não grava NAND
  19. NALDO PORTO
    @multi.tecnoservice Q408 = não consta na placa L415 = 1.26v IC402 = 2.5v L423 = 1.5v L421 = 3.3v IC410 = 5v IC411 = 5v IC408 = 3.3v IC409 = não consta na placa
  20. NALDO PORTO
    @multi.tecnoservice Verificando aqui a placa principal não esta chegando a tensão de 12v no conector P705 que vai para a placa t-con e a tensão de PANEL_VCC que vem do circuito que esta na foto sai do dreno do Q409 sendo que ele esta com 12v no gate e no source e no dreno esta com 0v o resistor R429 só tenho tensão de 3v em um dos dois lados na base do Q406 esta com 0v tem algo de errado nesse circuito.
  21. NALDO PORTO
    Eu encontrei sim mais não bate coma placa
  22. NALDO PORTO
    Procurei e não achei nem compatível
  23. NALDO PORTO
    Placa principal
  24. NALDO PORTO
    Amigo medir algumas bobinas grandes na placa principal achei tensões de 5v 3v 1.5v 1.2v 6v
  25. NALDO PORTO
    Achei o defeito o cabo In on-off que sai para placa estava com o cabo rompido quebrado no terminal concertei agora as lâmpadas estão acendendo mais a tv não liga
