Marcos Fonelg

boa noite... em relacao ao terra a PL402 da baixa resistencia de 014, do PU401 nao entendi onde comeca ( o pino no chip eu achei.. humm acho que entendi tem um TP pino 15 que nao existe boie na hora de ver o esquema)... nele tem alguns pinos que tao dando baixa resistencia tbm.. 014 nos mosfet pq401 e pq402 tbm tem baixa resistencia de 014 .. isso signfica que tem algo em curto na linha? descupe que to iniciando e aprendendo.... agradeco a atencao

medicoes acima o/

vamos la primarias PL302 3.3v PL303 5v secundadias.. quando liga ela sobe as tensoes nas PL203 1,5v PL202 1,5v PL102 0,85v ela liga sobe as tensoes ai ja 0 zera na PL402 nao aparece energia em nenhum momento apare na verdade 0,08/006 no PQ401 onde veria entrar linha B+ 19 volts quando vou medir ele da19 e vai pra INFINITO.... Ao medir O PU401 ( nao entendi a pinagem ) mas tem 3 pinos que entra 5volts... e apos liga/desliga achei um pino que tava 0 e sai 3v ( nao sei qual pino é tbm e ao lado de um de 5)

Bomm FASE2 apos atualizar a bios fui olhar os componentes.. ao redor do chipset estao em curto com o terra varios capacitores e resistores.. leva a cre que seja entao chipset essa maquina?

valeu Bomm apos atualizar a bios fui olhar os componentes.. ao redor do chipset estao em curto com o terra varios capacitores e resistores.. leva a cre que seja entao chipset essa maquina?

sim ja tinha visto esse arquivo o/ mais era duvidas mesmo... entao e bom sempre seguir a serie do aparelho... pra nao ter maior probelas digamos? e caso eu venha a utilizar uma placa de um compaq em um dv4 ( no caso sendo as duas LP-4101P) entao eu devo altera a bios para a versao do hp ( e vice versa)? para que tavez nao ocorra algum erro?

Boa tarde galera... FASE 3 amos la primarias PL302 3.3v PL303 5v secundadias.. quando liga ela sobe as tensoes nas PL203 1,5v PL202 1,5v PL102 0,85v ela liga sobe as tensoes ai ja 0 zera na PL402 nao aparece energia em nenhum momento apare na verdade 0,08/006 no PQ401 onde veria entrar linha B+ 19 volts quando vou medir ele da19 e vai pra INFINITO.... Ao medir O PU401 ( nao entendi a pinagem ) mas tem 3 pinos que entra 5volts... e apos liga/desliga achei um pino que tava 0 e sai 3v ( nao sei qual pino é tbm e ao lado de um de 5) APOS EU RESOLDOAR O PQ39 comecou a aferir na bobina 1,04 PL402 PU401 TPS51117RGYR_QFN14_3.5x3.5 pino apos o power 1 EN_PSV 0v 3,37 2 TON 0v 0 3 VOUT 0v 1,7 4 V5FILT 5,18 5,10 5 VFB 0 0,70 6 PGOOD 0 0,50 7 GND 0 0 8 GND 0 0 9 DRVL 0 4,75 10 V5DRV 5,18 11 TRIP 0 12 LL 0 13 DRVH 0 1,36 14 VBST 4,65 eu tava fazendo os testes ainda.. tirei da fonte.. pra nao esquentar demais.. quando fui ligar novamente.. parou de medir na PL402.. o ci PU401 tbm nao comecou mais a trabalhar;... so gerando algumas tensoes.... 5 de 3 .. mas a que ia pro mosfet que era de 4,5 nao mais apresentou (ate o momento) possivel tenho que trocar os mosfet e o PU401??? o conjunto ali ? /////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// FASE 2 apos atualizar a bios, mais sem sucesso ainda de startar.. continua no mesmo Liga/Desliga Liga/Desliga em loop fui aferindo.. e notei que ao redor do chip set os capacitores e resistores inumeros tao dando continuidade com o terra... de um lado e outro.. entao ai tempos um problema no chipset ? FASE1 atualizar BIOS Sem sucesso....... pelo que vi no forum seria um defeito de bios.. mais ai olhando pela placa tbm achei que o DV4 usa mesma placa processador intel e tudo mais... a versao dos aparelhos muda a bios? posso colocar qualquer uma sendo para a placa LA-4101P ou devo usar a da versao do notebook ex: esse Cq40 modelo dele é 713br posso usar o mesmo arquivo em um dv4 em um cq40? com versao diferente ( digo do aparelho) e vice versa? funciona? alguem tem uma que e certeira? ou devo tentar com versoes diferente? pois achei aqui no foum inumeros arquivos de bios qual devo utilizar ? ( como estou inciando algumas duvidas como essa me intriga) kkkkkkk att Marcos Hardtech

que pena... deveria ter algum reparo sao telas tao caras e muitas vezes inviavel a troca para o cliente.. mais obrigado valeu pela resposta o/

apos troca do capacitor que estava estourado ( mais ligando a placa e tudo mais ) da fonte primaria a intermitencia parou... esta a 2 dias na bancada de teste e tudo ok valeu galera

feito o/ tinha enviado msg pra um moderador pra sanar umas duvidas minhas..

kkkk valeuu... inciando nessa area de eletronica agora.. trabalhei 16 anos com computadores redes e sempre tive vontade de ir pra eletronica.. mais nunca tive coragem/ tempo ou disposicao.... ja pensei em desistir esses 3 meses uns par de vezes kkkk mais ve a emocao do trem liga ... e muito dahora... com essa de hj ja da um UP pra ir em busca do conhecimento o/// valeu o/

entao comecei do zero e refiz todos procedimentos basicos.. e nao ligou... ai dando uma olhada no profe. tube kkkkkk adivinha um cara me fala assim " OLHA SE TEM A BATERIA DE 3v sem ela ele nao da video e tu vai se matar " faleiii prontooo so oque me falta.. acabei de colocar a bateria e adivinha o fdp ligou dando video e tudo mais kkkkk valeu pela ajuda o/

alguma dica pessoal? to meio sem saber pra onde ir :/

Acho que tem muitos ainda que não sabem que twm win7 em uefi ... que não precisa mudar a opção de boot menos dor de cabeça além do que em uefi muito mais rápido o/ Antes de descobrir passei algumas horas achando o tal do legacy ou atualiza bios .. muda opção secure meus caderno meee kkkkkkkk lembro de um acer que cheguei a fazer boot em Linux pra rodar o tal do win7 ooo raiva ... Mais e a diva mais válida Twm um win7 em uefi pra não dar dor de cabeça ....

Vou fazer o teste por via das duvidas

Ele tá na bancada , mais sem hd ... sem sistema ... Essa placa não dá imagem antes do Windows pela saída vga ?

apos colocar os capacitores tantato... voltaram as voltagem na PL06 PL07 1,5 1,6votls porem sem imagem ainda regravei a bios de 4mega por via das duvidas.. mas nada tbm... com os 4 nesse caso voltou a tensoes nas bobinas PL6 e 7

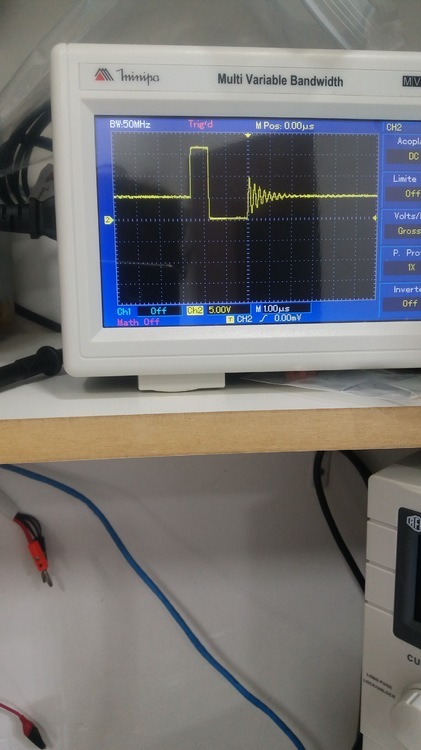

Boa tarde galera... estava com essa placa que nao subia tensoes na PL07 PL06 pois bem fiz a troca pelos capacitores de tantalo.. entao ao ligar ela.. ela sobre ate 0,17 de consumo.. .. ai vai pra 400 e 1200 e ali fica ainda nao dando imagem essa imagem e do PL12 3volts PL6 - 1,6v PL7 que estava 0 antes da troca dos capacitores PL6 tava zerada antes dos capacitores ///////////////////////////////////////////////////////////////////////////////////////////////////////////// essa é a PL10 a que achei estranho o grafico ( nao tenho muito conhecimento do osciloscopio) ------------------------------------------------------------------------------------------------------------- PL14 5volts ------------------------------------------------------------------------------------------------------------- essa e pl 12

Bom dia galera.. nao fiz o jumper.. (gostaria de fazer pra testar) porem em analise a placa fonte.. observei capacitores aberto o da fonte pimaria ainda... troquei ele ... e nao teve mais intermitencia ate o momento... ta na bancada pra analise com o proprio CI que estava nela originalmente... porem os CI que adiquiri nem dao sinal de ubs quando coloco eles...como se tivesse SEM USB..

Qual as voltagem e impedância nesse caso ? Poderia informar ou tem algum topico?

Seguindo auxílio dos amigos acima , primeira opção seria o Windows ... trocar ele , colocar Linux via CD ... pra tirar sua dúvida de driver ou sistema operacional. .. se o mesmo ocorrer com outras opções aí vc já teria um problema em algum circuito. . Aí partir pra uma análise visual temperatura de certo itens ... Wifi , chipset nesse caso acho que uma pch .. processador .. e assim outros periféricos ... Faça análise e poste pra gente poder ir dando dicas e informações que possa lhe ajudar ...

Eu fiquei atentado em compra uma tbm kkkkk mais quando vi os testes como o amigo ali falou não tem precisão ... E tbm com metodos baratos . Dedometro foi boa kkkk com álcool , papel ternico, breu , spray congelante ... Mais e como amigos disseram ali de acordo com seu giro de bancada necessidade e se tem pra investir quanto melhor equipamentos melhor e ... Pelo custo de um eu acharia muito mais viável um osciloscopio oy um microscópio trincou lar ... minha opinião mais se tu ja tiver e tá podendo gastar.. aí e contigo

A uns 2 anos atrás trabalhei em uma empresa que tinha um setor de impressõra. .. tinha muitas brother.. Situações como essa após a gente fazer o básico kit toner procedimentos padrões de toner e talls ...então quando dava esses erros ... sempre quando ia pra bancada primeiramente era abalizado todos aterramento e sensorés. .. Era um saco chato pacas ... limpa sensor trocava ... seguia os fios de aterramento ... lâmpada fusor.. inúmeras situações. .. São ótimas impressoras como tbm pra reparo ( pra quem gosta ) mais precisa ter um conhecimento e manual técnico dela pra poder aferir vários setorres ... Tente extrair mais informações dela .. Mais acredito que tu vai partir pra uma parte mais técnica ... Mais o primeiro passo seria o aterramento do kit fusor ( não lembro desse modelo ) mais era ad primetas coisas que analisavam os. ..

Galera seguinte . Quando vai aferir regular a ponta de prova ali no aparelho ... Indica saída de 3 volts testei no multímetro e tá saindo 1,5 nessa saída alguém sabe me dizer o pq ?

BOA tarde galera... Fase 1 - nao subia tensao nas PL6 e PL7 - Sem Video Fase 2 Apos a troca do nec pelos capacitor subiu tensao na pl6 e pl7 1.6volts - AInda sem Video Tem fotos abaixo PL10 achei estranho é normal aquele grafico? Esse grafico, alguem com conhecimento mais aprimorado? bom mas assim... Ela liga vai a 0017 de consumo ai ela 0000 ai starta e vai pra 1200 e oscila em 1200/1350 e fica nessa sem video antes ela ligava e ficava em 800 de consumo e nao saia...apos troca do nec pelos capacitores ela ja fica em 1200.. Regravei bios 4mega u32 Caso alguem queira algum teste em algum componente so pedir o/ como tou iniciando na area.. queria uma ajuda... Fase 1 ok nessa placa vi ja que o problema cronico e esse NECTOKIN .. mais eu com estou aprendendo tbm quis acompanahar ... seguir analise... fiz as medicoes .. tensoes primarias ok nas bobinas PL12 5v PL14 3,3v fiz nas outras bobinas...apos o power PL13 1,07V PL10 1,5V PL11 0,85 PL 6 0 PL7 0 ENTRANDO NOS PQ 40 19V SAIDA NADA PQ32 ENTRA 5V MAS AS DEMAIS 0V ja no PQ37 19v ai queria uma ajuda de vcs em analise 1 - fui no PU2 no pino 35 que vem do GATE Do PQ40 e no pino 26 do pq 37 ele nao deveria vir uma tensao? ou ele iria trabalhar os 2 mosfet pra entrar energia nesses pinos? 2 - e como faco pra testar esse NECTOKIN ? nos pontos visiveis dele nao tem tensao alguma.. ou seria ai o problema? 3 - eu retirando ele... devo colocar capacitor tanto de 330uf correto? caso nao tenha so de 220uf e 470uf daria pra fazer algo? ps achei em uma placa de lenovo aqui os de 330uf sao duvidas que me auxilia a conhecer melhor os esquemas e tbm analisar.... 4 - No caso esse NEC e o PC66 ele esta apos a PL6, nesse caso ele ta em curto? que nao gera a tensao? pra tras na linha isso? .... alguem falar A TROCA ISSO OU AQUILO, é uma otima.. mas entender o pq e melhor ainda... obrigado atencao e agradeço desde ja.. aahh nao regravei bios nem nada pois ela liga e chega tensoes nas bobinas e afins... mas acredito que o erro seja o NEC mesmo... Att Marcos Hardtech
