Utilizo o osciloscópio USB Hantek 6022BE, é bem mais em conta e funciona muito bem, o preço você pode procurar na internet que é fácil de achar.

Olá a todos, necessito do esquema da placa principal do projetor Epson modelo S31+, o número de identificação da placa é h721ma-r1a Obrigado à todos

Verifique também as micro chaves da tampa. Se o problema persistir tente encontrar outra placa lógica para testar.

sim, o cabo está funcionando normalmente.

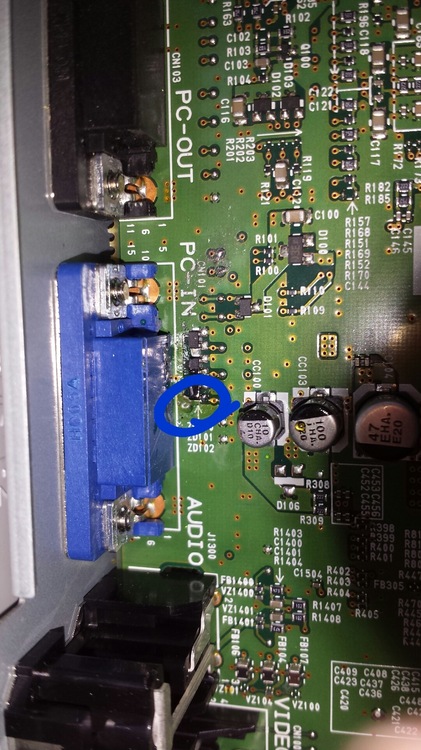

Olá a todos do fórum, Estou com um projetor Epson EX21 que não aparece a cor vermelha na projeção. Já verifiquei que o problema está na placa principal (coloquei a placa em outro projetor que estava funcionando e o problema das cores persistiu). Não consegui encontrar o esquema da placa principal aqui no fórum. Verifiquei que o transistor zd102 (ver foto) está na linha com o pino red do conector vga, tentei substitui-lo porém não fez nenhuma diferença.

Se não me engano este celular usa um carregador de 2,0 A. Você esta usando um carregador de quantos amperes?

testado e funcionando dindobel #include <16F628A.h> //Configuracao FUSES #FUSES NOWDT #FUSES INTRC_IO #FUSES NOPUT #FUSES NOPROTECT #FUSES NOBROWNOUT #FUSES NOMCLR #FUSES NOLVP #FUSES NOCPD //Definicoes portas #define BOTAO PIN_A3 //Leds portB e botão portA #define PINO_LED1 PIN_B0 #define PINO_LED2 PIN_B1 #define PINO_LED3 PIN_B2 #define PINO_LED4 PIN_B3 #define PINO_LED5 PIN_B4 //Define clock #use delay(clock=4000000) void main() { int status=1; output_b(0b00000001); // acende led1 e desliga os outros while(1) { //Verifica se o botao foi pressionado if(input_state(BOTAO) == 1) { if (status == 32) // reicinia o processo { status = 1; } output_b(status); status = status*2; delay_ms(500); } } }

Tenta isso obs: leds no portB #include <16F628A.h> //Configuracao FUSES #FUSES NOWDT #FUSES INTRC_IO #FUSES NOPUT #FUSES NOPROTECT #FUSES NOBROWNOUT #FUSES NOMCLR #FUSES NOLVP #FUSES NOCPD //Definicoes portas #define BOTAO PIN_A3 //Leds portB e botão portA #define PINO_LED1 PIN_B0 #define PINO_LED2 PIN_B1 #define PINO_LED3 PIN_B2 #define PINO_LED4 PIN_B3 #define PINO_LED5 PIN_B4 //Define clock #use delay(clock=4000000) void main() { int status=1; output_b(0b00000001); // acende led1 e desliga os outros while(1) { //Verifica se o botao foi pressionado if(input_state(BOTAO) == 0) { if (status == 32) // reicinia o processo { status = 1; } output_b(status); status = status*2; } } }

cara, o link está enviando só para a imagem. Posta o código e o esquema elétrico ai para que possamos te ajudar!

se ele encontrar as redes então o circuito de radio frequência está funcionando normalmente, o problema se encontra em, a operadora aceitar o registro do seu telefone (neste caso o imei do seu aparelho se encontra na black list da operadora). Se vc tiver a nota fiscal: vai até a operadora e pede para retirar o seu imei da black list se vc não tiver a nota fiscal: existem alguns procedimentos para trocar o imei, mas estes procedimentos são ilegais no brasil. espero ter ajudado e poste os resultados

vai em configuração de rede e pede para fazer procura manual, se encontrar a rede da tim e da claro então o aparelho está na black list quanto ao consumo de bateria, testa na fonte de alimentação se está consumindo carga!

Amigo a sigla G.T. quer dizer gerenciador de tensão que é PWM em ingles desculpe ter complicado o comentário, para medir o P.A. veja as linhas de alimentação dele e verifique se esta em curto pela escala de diodo, blz não complicou não, é sempre bom aprender mais

Amigo Luct o que seria o G.T ? nunca ouvi este termo! e como vc faz para medir a impedância do P.A. ?

os motorola v3 costumavam dar este problema, se for o v3 vc vai precisar de alguma box para motorola nos informe, qual o modelo, e os procedimentos realizados

não consegui encontrar a atualização da bios e o cliente acabou levando o netbook mas acredito que fosse a bios mesmo.
