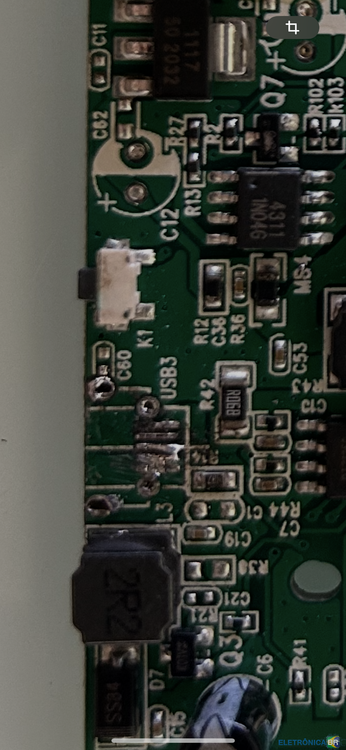

Boa a todos, estou com uma placa da caixa de som mondial sk07 que danificou onde conecta o carregador na placa, gostaria de saber se tem como colocar direto? Estou mandando fotos para saber se tem como soldar direto o cabo USB!
- 1 resposta
-
- resolvendo
- caixa
-
(mais 5)
Tags:
-

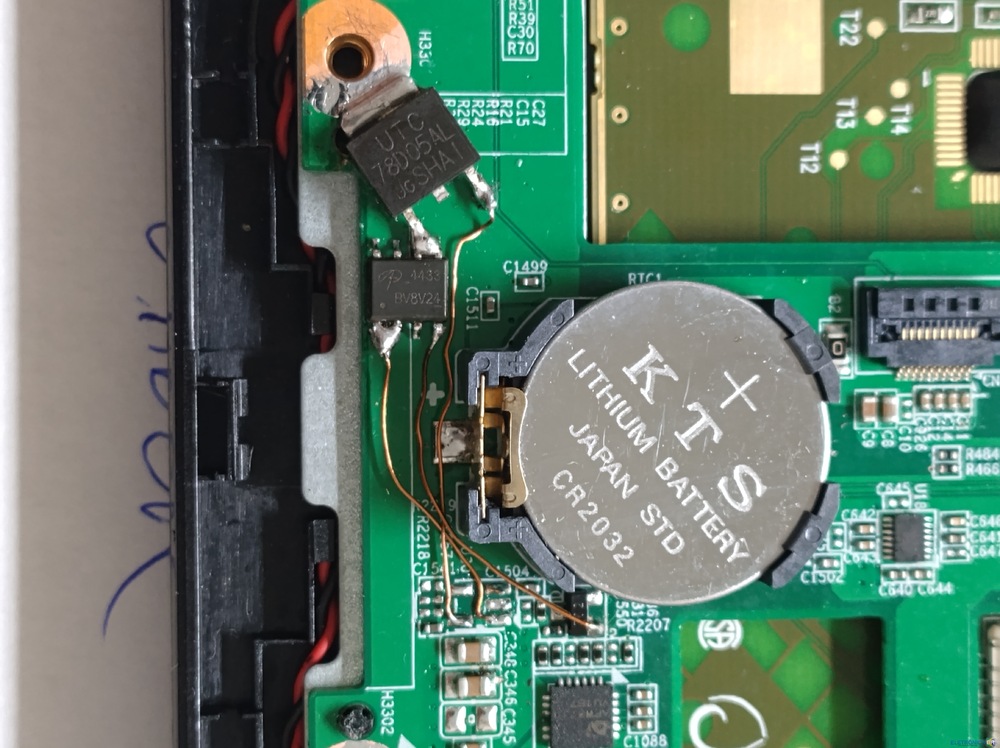

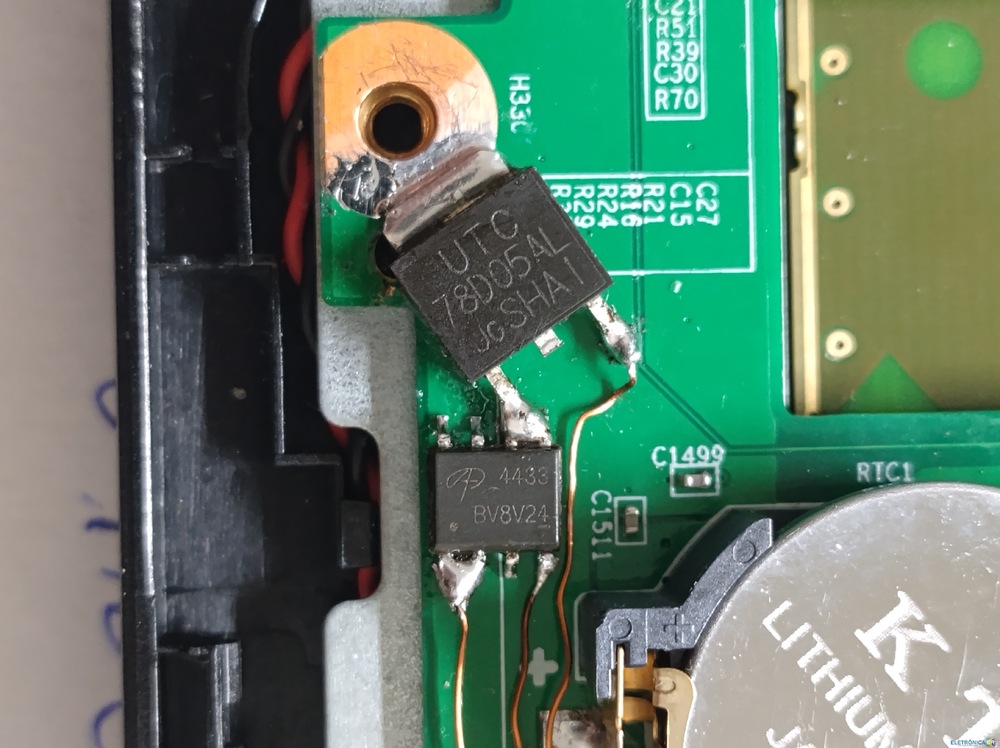

Olá pessoal venho aqui para dar uma dica sobre esse arranjo que circula por ai na internet sobre o U30 onde após ele queimar é possivel fazer uma montagem utilizando um regulador de 5v e um mosfet para substitui-lo, porem nas dicas que é dada menciona o uso de um mosfet de canal N utilizando 5va_enable do próprio U30, porem os mosfets de canal N não tem controle ele vive chaveado por estar sendo empregado tensão positiva entre Source e Dreno e sabemos que o mosfet canal N é Low Side ou seja só consegue atuar no negativo e dessa forma não serve nesse arranjo onde precisamos fazer o corte de tensão positiva que alimenta o regulador de 5v. fazendo dessa forma com o mosfet N o notebook não liga quando está só na bateria, os efeitos colaterais disso são: primeiro é que o notebook só liga se conectar o carregador, ele não consegue ligar utilizando a própria bateria e o segundo é que o regulador não desliga fazendo com que drene toda a carga da bateria quando estiver desligado. Isso acontece por que na bateria os +5VA_EN precisa estar ausente só aparecendo quando pressionado botão do Power fazendo uma serie de habilitações e ligando o notebook e pra gente conseguir desabilitar esse regulador utilizando um mosfet ele precisa ser de canal P High Side para que trabalhe na linha positiva. Mais ai vem um problema o 5va_enable do U30 fica em nível logico baixo quando o notebook desliga e nisso nosso mosfet de canal P ficaria chaveado mantendo o regulador ativo do mesmo jeito. Para contornar essa situação após analise identifiquei a falha do mosfet errado e tbm do local onde ligar nosso gate do mosfet de canal P e para isso ligamos o Gate do mosfet de canal P no pino 2 (gate)do Q136 que é um mosfet de canal N que fica chaveado ao terra quando o notebook ta desligado para derrubar o sinal 5va_enable do antigo u30 se aproveitando disso utilizei a tensão do pino 2 dele para manter o mosfet canal P desligado e assim que pressionamos o Power essa tensão vai a nível logico baixo fazendo o mosfet de canal P chavear e alimentar o regulador de 5v que por consequência habilita o sinal +5VA_EN da placa fazendo a placa ligar até na bateria e restabelecendo o pleno funcionamento do notebook. foi utilizado um regulador de tensão 78D05AL e um Mosfet AO4433 segue imagem do arranjo não ficou a coisa mais linda do mundo mais ta funcional
- 2 respostas
-
- 2
-
- postivo
- stilo 3660
- (mais 15)
-
Tenho visto ao longo dos últimos dias muitas pessoas passando dificuldades com compartilhamento de impressoras após baixar atualizações kb5005565 e kb5006670. Para resolver de forma definitiva há duas opções: Primeira e mais simples é colocar senha de login no usuário do computador ao qual a impressora está ligada e compartilhada e em seguida ativar o compartilhamento protegido por senha. Após acessar o pc, salvar as credenciais e reinstalar a impressora o erro não ocorre mais. A segunda opção é usar uma ferramenta da microsoft que oculta as atualizações que não se quer instalar e está disponível para download aqui: https://www.tenforums.com/attachments/tutorials/339060d1624897901-hide-show-windows-updates-windows-10-a-wushowhide.zip E um passo a passo de como utilizar: https://www.tenforums.com/tutorials/8280-hide-show-windows-updates-windows-10-a.html
- 1 resposta
-
- 4
-
- resolvendo
- problemas
- (mais 6)
-
A TV permanece em stby, LED vermelho aceso, não liga. No SPI FLASH há pulsos de leitura, alimentação 3,3V e 1,2V presente. Troca tradicional de capacitores eletrolíticos não resolve a falha. No caso então foi EEprom 24C64 com defeito, acredito que SPI FLASH avariada ou, com software corrompido, causaria sintomas semelhantes. Trocando EEprom e gravando novos dados em as duas memórias, TV liga, porém, o teclado está bloqueado e alguns itens no menu estão inacessíveis. A solução foi apagar a EEprom, a TV regravou sozinha a mesma e entrou em ajustes de primeiro uso, ao ligar.
-
 tutorial Apple Mac Mini 2011 Resolvendo problema pwm fan
Douglas Mittestainer postou um tópico em Casos Resolvidos - Motherboards PCs
Boa tarde colegas da eletrônica! Venho trazer um tutorial de como realizei o "bypass" do sistema PWM responsável pelo cooler do meu Mac Mini 2011, pode ser útil para outros sistemas ou máquinas conforme sua aplicação. Comprei o mesmo com defeito por estar sem o conector de fan e mesmo realizando o reparo do conector, o cooler ficava em 100%. Materiais utilizados: - Conector macho e fêmea 4 pinos (caso vc não tenha mais as conexões originais) - Conector para ligar o fan na placa, pode cortar os fios originais e soldar direto. - Cooler 4 pinos (pode ser qualquer um mesmo, mas utilizei o original) - Placa PWM - nesse caso utilizei a zf1x4, tem vários nomes mas achei por esse, custa apenas dois dolares apenas 1º Você pode fazer de diversas formas, como eu ja tinha adaptado um conector fêmea paralelo na placa, não foi possível manter a originalidade do sistema. Será necessário para nossa necessidade 12V e o GND, caso lhe interesse saber o rpm do cooler, utilize o pino 2 (Tacômetro, ou conhecido como TACH), também é possível fazer totalmente em separado, so utilizar 12V para alimentar a placa e o GND. Só! Por opção fiz 12V/TACH/GND. 2º Para melhor entendimento, fiz um simples desenho do esquema realizado. Essa placa possui entrada de alimentação, possibilita o monitoramento do RPM e com base na sonda thermistor (conforme essa imagem no dissipador) é possível ajustar a velocidade do cooler, que explicarei melhor na próxima etapa. 3º Agora que vem a cereja do bolo... A placa vem por default em 35ºC e o cooler provavelmente estará rodando, agora vamos configurar para nossa necessidade, para isso necessário ligar a mesma, ou ligar o sistema montado. Aperte o botão da plaquinha 2x, o Led correspondente a temperatura inicial estará ligado ex: Led 2 ligado (do meio) indica que estará começando a curva do fan a 35ºC, o Led 1+2 ligados indicam 40, aperte duas vezes para diminuir ou uma vez para aumentar. No meu caso coloquei 45ºC (Led 3 ON), pois como o thermistor nao está em contato perfeito com o processador, há margem de erro. Espere a luz que começou a piscar rápido apagar, depois SEGURE o botão para definir a temperatura final, ou seja, nesse caso escolhi 45ºC e o 20ºC, que significa que o cooler estará a 100% em 45+20 (65ºC). Para definir a velocidade PADRÃO, que estará em vigor antes de atingir os 45ºC, espere salvar, segure o botão novamente até o menu principal, só apertar duas vezes para diminuir o Po (power output) e uma vez para aumentar. Vai de sua necessidade, eu coloquei acompanhando com o Mac 3000 RPM. 4º Agora seu sistema está configurado! Retificando, até "44ºC" estará a 3000 RPM depois disso entra na curva dos 45ºC até 65ºC, que aumenta a tensão do cooler e por consequência a velocidade. Qualquer dúvida so replicar aqui Esse e o meu primeiro post, por gentileza comentem alguma sugestão ou informação, terei o prazer em melhorar e ajudar! Se possível marcar o post com joinha, me ajuda para continuar meu trabalho. -
Resolvendo problema na instalação do Mac OS DICA EM VIDEO! TOP Problema instalação Mac OS Lion Mountain Lion Mavericks Yosemite El Capitan Sierra High Sierra Mojave Catalina Acontece seguinte mensagem de erro Está cópia do aplicativo instalação do macOS está danificada e não pode ser usada para instalar macOS Seguem os passos para resolver todos sistemas e instalações
- 7 respostas
-
- 3
-
- resolvendo
- problema
-
(mais 1)
Tags:
-
Olá, estou com dois estabilizadores pra analisar, porém um deles liga, bate alguns relés, mas não tem tensão na saída. precisava do esquema pra identificar alguns componentes (principalmente diodos) que se apagaram. SMS PROGRESSIVE uAP 1000Bi placa SCMC021202
- 7 respostas
-
- conserto
- resolvendo
- (mais 6)
