Nesse tempo chega ter sinal na saída do ic vertical ? Aliás, surge tensão de alimentação do ic vertical ? Se sim, saberemos que o flayback está gerando tensões. Obs. Costumo resolver os micro das Tvs trc pois pela idade sempre estão com solda fria. Espere os eletrolíticos descarregarem e atenção para não deixar curto de com solda

vixi, to procurando o firmware dela para tentar recuparar uma tv dessa, de um amigo! tbm so achei de outras versoes!

Depende!!! O componente em si é um resistor. Ele faz as vezes o papel de fusistor(flameproof) em alguns circuitos, mas pode ser tambem um shunt em outros... depende da função dele no circuito. Ao procurar um substituto, compre com os mesmos valores e potência... sempre potência maior, nunca menor.... senão sobe o cheiro de Ampere queimado. Se as cores forem realmente Marrom, Preto, Ouro, Ouro... então realmente o valor é 1R ou 1 Ohm... com 5% de tolerância. Já a potência parece ser de 3 Watts. Flw...

Seja bem Vindo Evertonarodrigues ! Esta área do fórum e exclusiva para apresentações. Sua apresentação ainda não está completa. Para ativar seu perfil no fórum, será necessário a avaliação de algum, de nossos moderadores. (Pode demorar algumas horas.) Se faltou dados na sua apresentação ou tem algum erro. Pode editar sua postagem clicando nos três pontinhos acima (...). Os moderadores são criteriosos e apresentações incompletas não serão aprovadas. Enquanto aguarda a avaliação de sua apresentação, você já pode abrir um novo tópico com seu pedido de ajuda na área correspondente. (Clique aqui para escolher área.) O título do tópico deve seguir este padrão: Marca e Modelo + Modelo da Placa + Defeito. Informe também todos os testes já realizados. Segue alguns links que podem ajudar: Como fazer downloads no fórum? Conheça agora os segredos!!! Preciso de um arquivo e não tenho créditos Sistema de Créditos do EBR Dúvidas Frequentes Manual do Usuário Obs.: Esta mensagem foi gerada automaticamente.

é um fusistor de 1.0 Ohms, acredito que seja isso, marrom, preto, ouro e ouro, é o que vejo na imagem, deixa um like para ajudar a baixar arquivos

@SleepInPeace O arquivo acredito que não seja, pois baixei aqui pelo grupo onde havia vários comentários de pessoas dizendo que deu certo. Vou tentar formatar o notebook com Windows 10 e tentar novamente. Mas obrigado pela ajuda. 👍🏻

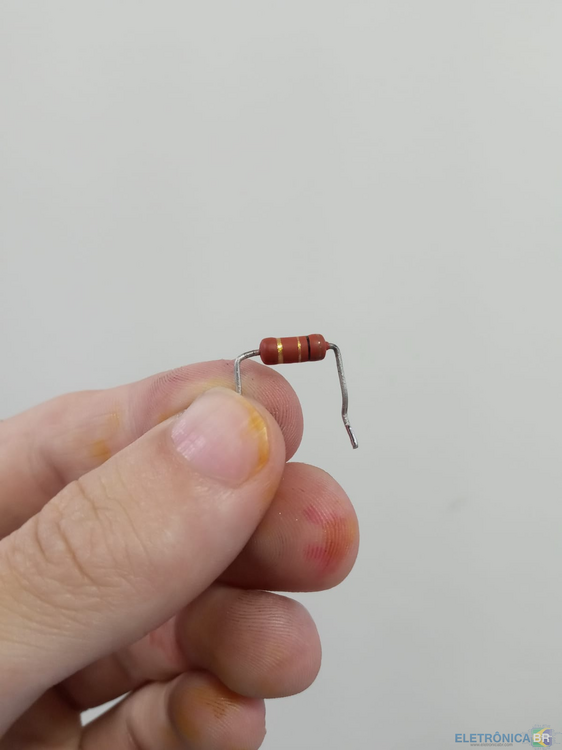

Retirei esse componente de um nobreak Ragtech. A serigrafia da placa em baixo do componente é J1, isso parece me dizer que não se trata de um resistor. Suspeito que seja um fusistor, isso está certo? Se sim, qual seria a potência?

Dell Latitude 5430 Compal HDB42 LA-L591P Rev 0.3 BoardView Dell Latitude 5430 Compal HDB42 LA-L591P Rev 0.3 BoardView Informações do Arquivo Uploader hcobain Enviado 22/04/2026 Categoria DELL Visualizar Arquivo

Para fazer o Download, vc precisa ter Créditos ou Assinatura VIP Segue alguns links para te ajudar a entender com mais detalhes como o fórum funciona e assim conseguir fazer o Download. Preciso de um arquivo e não tenho créditos! Sistema de créditos do EletrônicaBR Como funciona o fórum? Manual do Usuário Dúvidas frequentes em relação ao fórum e ao sistema de créditos

Veja se esse arquivo atende sua necessidade:

Solicito o boardview ou esquema para Inspiron 14 5430 placa QUAKE N RPL UMA CS MB 213251-2

TL431 (IC803 no esquema) é bem comum dar esse sintoma, se estiver alterado, a fonte regula errado mesmo com opto bom. Foca entao no TL431 (feedback) mede o pino de referência do TL431 (2.5V), se não estiver próximo disso, o problema está no feedback Olha tbm os resistores do divisor da linha de 5V, diodos do secundário com fuga e testa sem carga (desliga inverter) pra ver se normaliza

Como ambas as tensões (5V e 14V) estão abaixo do valor nominal, o defeito não está isolado no secundário, mas sim na etapa de regulação da fonte. O circuito de feedback composto pelo TL431 e optoacoplador é responsável por controlar o PWM (TOP247Y). Mesmo com o opto testado, o TL431 ou o divisor resistivo podem estar fora de especificação, fazendo a fonte trabalhar com duty cycle reduzido. Recomendo verificar: 1 - Tensão de referência do TL431 (~2,5V) 2 - Resistores do divisor de feedback 3 - Capacitores auxiliares do primário (principalmente do CI PWM) 4 - Testar a fonte sem carga para descartar consumo excessivo Caso tudo esteja correto, há possibilidade de degradação do próprio CI PWM e nesse caso tente fazer a troca do mesmo.

@BrunoSillva Você fez corretamente, lhe confesso que nunca testei no Windows 11. Desativa todos os módulos do Windows Defender ou testa numa VM com Windows 10. Se não resolver posso fazer o upload do arquivo, mas acredito que não seja o seu problema.

Fica complicado com esse tanto de oxidação na placa, o ideal seria lavar e vim medindo os resistores em smd que estão escuros

Essas fontes costumam estragar muito as tl431, ou alguns mosfets, da para testar fora com o multímetro, mas o ideal é testar com o testador, no mercado livre custa uns 70 reais e ajuda demais, se foi util da um like kkkkkkkk🥹

Fala mano, tudo bom? esse sintoma aí (aparece o logo e apaga o backlight) geralmente é proteção do circuito de LED. Se puder fazer uns testes pra confirmar: Mede a tensão na saída do driver dos LEDs (VLED) no momento que liga Vê se ela sobe muito (perto de 200V ou mais) e depois desarma Se tiver testador de LED, testa as barras — mesmo acendendo, pode já estar com desgaste Isso costuma ser LED cansado mesmo. A resistência sobe, o driver força a tensão e entra em proteção, aí apaga tudo. Se confirmar isso, dá pra resolver trocando as barras ou até reduzindo um pouco a corrente do backlight pra testar, como você mesmo fez, mas isso vai diminuir o brilho e a qualidade. Se puder mandar as medições aí ajuda a fechar o diagnóstico.

@venancio de souza Altere o titulo como sugeri acima.

Boa tarde. na próxima vou me adaptando com o fórum. valeu xandy pela dica

Conheci o eletrônicabr através do Google Sou técnico iniciante em eletrônica

eu acho que essa placa não tem a sb2p5 pelo que vi aqui, aquele resistor R7T6 está ok? Provavelmente sim, se não ele não teria sb1p8. Tensão das memorias, cpu e gfx está com ok?
