dúvida Amplificador NCA - placa AB100ST REV:03 ( LL Audio )

[Bferreira]

Pessoal , a duvida é a seguinte.  Eu preciso saber qual o valor dos resistores R40 e R50.  Eu não tenho o esquema elétrico e não achei na internet.

Os resistores originais estão torrados, impossibilitando a leitura pelo codigo de cores e o multimetro não está marcando nada.



O cliente estava usando esse amplificador no 220v, e a rede eletrica dele era 110v.

Os resistores estão em serie com os capacitores e vão para ground.  R50 em série com C43 , e do outro lado o R40 em série com o C36.

Eu baixei o datasheet do D2050 e olhei o circuito tipico de aplicacao desse ci de amplificador de potencia, descobri a pinagem e vi que esses resistores que preciso sao do divisor de corrente saindo do pino 4 indo para o alto falante e o outro indo para o terra.. Eu posso estar errado, e peço que me corrijam, mas  muito provavelmente esse resistor torrou por causa da impedancia de entra dos alto- falantes que devem ter sido ligados errado pelo cliente.



Quanto a ele estar usando o amplificador em 220v, numa tomada de 110v.. eu ainda nao entendi muito bem isso, mas segundo ele, estava funcionando por muito tempo assim.  ahuahauha



Voltando ao foco, eu preciso saber o valor desses dois resistores. Eu não acho que esses resistores sao de 2.2ohms como está no datasheet do circuito do amplificador ( D2050 ) por que o outro resistor em paralelo com o pinto 2 não é de 22 kohms. Logo esse amplificador da LL audios  deu uma modificada no circuito.

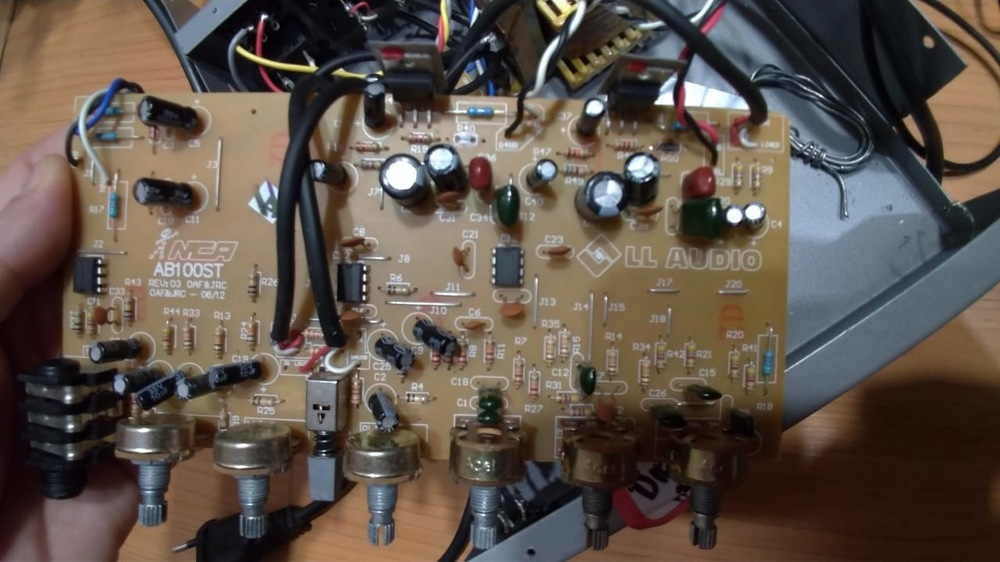

Fotos a seguir..

Obrigado a todos

Bruno

Editado: 8 de Dezembro de 2018 por Bferreira

[zazulak]

Buenas,



Se os resistores são os que saem do pino 4, e vão num capacitor ao terra, eles fazem parte de uma "célula de boucherot", para amortecer oscilações de alta frequência. Pode usar o valor sugerido no datasheet, e se possível de potência maior (uns 3w).



Geralmente eles queimam por subdimensionamento, ou as vezes porque o amplificador está com alguma oscilação espúria.

Editado: 8 de Dezembro de 2018 por zazulak

[Bferreira]

Entendi, mas mesmo quando os valores não batem.. Pois o esquema que o designer da placa AB100st está usando não é idêntico ao que o fabricante do TDA2050 sugere.

Vou postar na foto para você vê a diferença dos valores dos componentes que batem e os que não batem com o datasheet do TDA2050.









[zazulak]

16 horas atrás, Bferreira disse:

Entendi, mas mesmo quando os valores não batem.. Pois o esquema que o designer da placa AB100st está usando não é idêntico ao que o fabricante do TDA2050 sugere.

Vou postar na foto para você vê a diferença dos valores dos componentes que batem e os que não batem com o datasheet do TDA2050.









O R48 é o que vai do pino 4 ao pino 2, correto? Pelo que vi nas fotos, ele é de 8k2, e não 8r2. Esse resistor, junto com o de 680r determinam o ganho do amplificador.



Independente do valor do r48, pode usar 2r2 no R50.

[Bferreira]

5 hours ago, zazulak said:

O R48 é o que vai do pino 4 ao pino 2, correto? Pelo que vi nas fotos, ele é de 8k2, e não 8r2. Esse resistor, junto com o de 680r determinam o ganho do amplificador.



Independente do valor do r48, pode usar 2r2 no R50.

Sim.  Perdao pelo erro de digitação.  O valor é em k mesmo. Vou tentar com um 2.2 ohms de 3w.  Esse amplificador tem um ganho alto e um dissipador de calor enrole para os dois d2050.  Ele deveria ter um cooler dentro.

[Mikersantos]

Boa Noite Bferreira.

Estou com o mesmo problema, conseguiu resolver o seu com o resistor de 2.2 ohms de 3w?

[Francisca De Assis Silva de Góis]

Estou com o mesmo problema amigo!

Deu certo o resistor de 2.2 ohms de 3w?

[zazulak]



[carlos de azambuja]

Ouvi dizer que esse amplificado da LL Audio, o NCA AB100ST, na verdade NÃO é stereo, mas sim um mono com 2 saídas. Isso é verdade, senhores técnicos que conhecem o circuito dele?..

[vladtel]

Eu tenho um amplificador desse com o trafo queimado, as especificações do trafo queimou tá. Alguém poderia me ajudar.



[Marcelotex]

@Bferreira

Em 09/12/2018 às 14:00, zazulak disse:

Ainda não entendi direto qual o resistor



Editado: 10 de Fevereiro de 2022 por Marcelotex

[Marcelotex]

Alguém usou o resistor 2.2r  no  R40 e R 50 estou com mesmo problema aqui

[Marcelotex]

Em 08/12/2018 às 16:24, Bferreira disse:

O resistor de 2.2r 3w

R40 e no R50



Editado: 22 de Junho de 2022 por Marcelotex

[Marcelotex]

[Marcelotex]

@Marcelotex O resistor 2.2r pode substituir no R40 e no R50 sem problema já testei por mais de uma semana não houve nenhum problema.
