Pessoal, tive um desabo com uma manutenção aqui na minha cidade, levei o notebook para troca o conector Jack de alimentação, porém não resolveu e retirou algumas resistor que fica próximo ao conectar.

Gostaria de conseguir o esquema elétrico pra tentar recuperar a praça

Olá, Pedro Rodrigues Moreira.

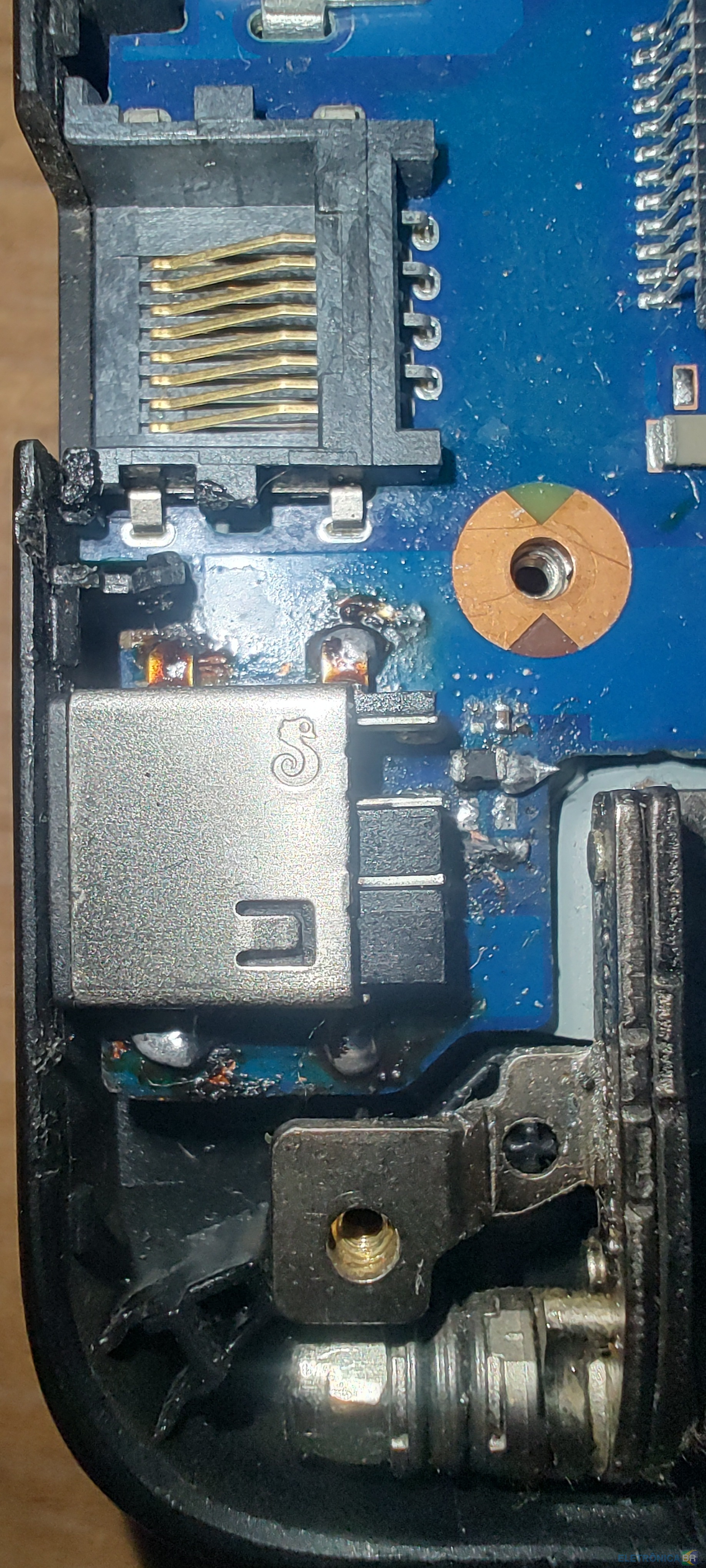

Entendo a sua situação, é frustrante quando a manutenção não sai como esperado e ainda gera um problema novo. Pelo que você descreve e pelas fotos que anexou, parece que a região do conector DC Jack da sua placa-mãe sofreu um bom estrago.

Seu pedido foi movido para a área correta de Pedidos de Esquemas e BIOS (Notebooks), que é o lugar ideal para encontrarmos esse tipo de arquivo.

Para que a comunidade possa te ajudar a encontrar o esquema elétrico da placa-mãe BA41-02549A do seu Samsung Odyssey NP800, preciso de mais algumas informações. Quanto mais detalhes você nos der, mais fácil será para localizar o esquema compatível:

Informações que ajudam a encontrar o esquema elétrico:

• Modelo completo do notebook: Você mencionou "NP800", mas seria ótimo se pudesse confirmar o modelo exato, como "Samsung Odyssey NP800G5M" ou "NP800G5M-XG1BR", por exemplo. Essa informação geralmente está em uma etiqueta na parte de baixo do notebook.

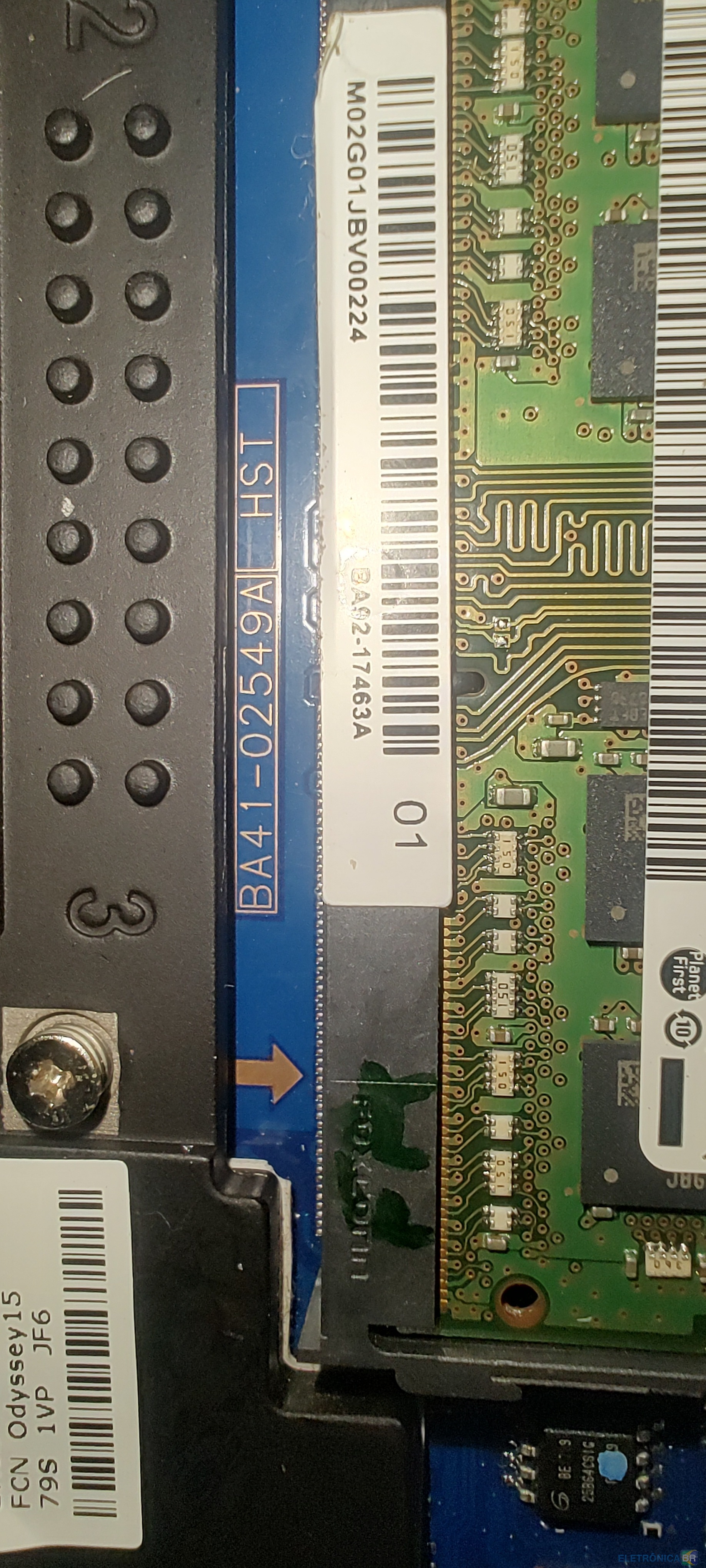

• Revisão da placa-mãe: As fotos são boas, mostram a identificação "BA41-02549A HST". Verifique se há alguma informação de revisão (REV.) por perto, como "REV 1.0", "REV 1.1", "REV A", etc. Isso é importante porque pequenas mudanças na revisão podem alterar o esquema.
• Identificação do chipset/processador: Se for fácil de ver, qual o modelo do processador ou do chipset principal?

Sobre a placa e o reparo:

Pelas fotos, dá para ver que a região do conector DC Jack está bem comprometida, com trilhas danificadas e componentes faltando. Com o esquema em mãos, você conseguirá identificar os valores dos resistores que foram removidos e reconstruir as trilhas, se necessário. Tenha bastante cuidado ao trabalhar nessa área para não danificar ainda mais a placa.

Como o EletrônicaBR funciona para downloads:

Para baixar esquemas elétricos e outros arquivos técnicos aqui no fórum, você precisa de Créditos EBR ou de uma assinatura VIP ativa. Você pode acumular Créditos EBR participando do fórum, e cada "Joinha" que você recebe vale 10 Créditos. Para mais detalhes, confira nosso Sistema de Créditos.

Por favor, edite seu tópico e adicione as informações que faltam. Assim, a comunidade terá mais chances de te ajudar a recuperar essa placa!
