About Claudio dias dos santos

Personal Information

  • Sexo
    Masculino / Male
  • Location
    Jundiai / São Paulo / Brasil
  • Personal text
    Olá Pessoal, Sou técnico eletrônico, trabalho com reparo de TV Plasma, LCD e LED , atuo de forma informal, não possui assistência aberta ao público, Trabalho bastante com aplicativo GetNinjas e tenho uma boa clientela.

Recent Profile Visitors

371 profile views
  1. Olá amigo, você pode remover 2 resistores de cada lado como mostra na foto que lhe mandei, onde eu coloquei uma marcação em vermelho ao lado de cada led.
  2. Caso resolvido: placa fonte com primário inoperante, foi identificado FET + PWM queimados, analisando todo o circuito foram identificados os demais componentes queimados IC 101 - SSC1S331A - PWM Q101 - FET - MPD11N65B R106 - 220R R107 - 22R R108 - 100 R R113 - 0,25R 2W R108 - 100 R C102 - 330PF X 1KV Após a substituição tudo funcionou perfeitamente. OBS: Esquema da fonte foi feito upload , pois estava difícil de achar.
  3. TV LG 32LA613B / 32LN5400 - Esquema placa fonte modelos EAX65284601(1.0) / EAX64905301 Visualizar Arquivo Esquema da placa fonte LG 32LA613B / 32LN5400 - EAX65284601(1.0) / EAX64905301 Uploader Claudio dias dos santos Enviado 15-11-2020 Categoria LG
  4. 0 downloads

    Esquema da placa fonte LG 32LA613B / 32LN5400 - EAX65284601(1.0) / EAX64905301
  5. Eu já fiz a substituição ao contrário ( retirei um 30j124 ) e coloquei um ( 30j127 ). veja o data sheet dos componentes anexo.
  6. Vou te dar umas dicas novamente, mas vejo que você não tem muito conhecimento de TV então tome muito cuidado, se não estiver confiante, procure ajuda de um técnico qualificado. OBS.: muito cuidado na remoção da tela e na montagem dos difusores, esses difusores não podem ser montados invertidos. Existe diversos esquemas de testador de leds na internet, alguns esquemas simples de teste de led com diodo zener + resistor. Mas você pode usar um multímetro digital e testar individualmente cada led, isso dá mais trabalho, mas é uma alternativa. quanto ao processo de redução de corrente dos leds, vc pode remover 2 resistores smd do circuito do led, esses resitores ficam próximo ao transistor FET que aciona os led. veja na figura anexa, só como exemplo, pois essa fonte não é a mesma do modelo da sua TV.
  7. Olá Amigo, se você nunca trocou um kit de barras de led, tome muito cuidados com a tela (display) e cabos flats, pois os conectores são muito frágeis e qualquer descuido vc pode danificar o cabo ou placas. Ao manusear a tela tem que ter muito cuidado. Use luvas e ventosas para remover a tela da moldura para não forçar a tela em pontos frágeis (cantos). Eu recomendo trocar o kit completo, pois a troca individual poderá lhe dar retorno em breve. Lembre-se que os Leds tem uma vida útil de 15 a 20 mil horas de uso, esse modelo de TV já deve ter pelo menos 8 anos, considerando um uso mediano um usuário domestico se usa 2 mil horas por ano. então essa TV já alcançou a vida útil dos leds e a qualquer momento os demais leds vão queimar. Outra coisa, após a substituição faça a alteração de redução de corrente dos leds, isso reduz o risco de queimar prematuramente.
  8. Eu já, fiz isso em uma Samsung 51" , funcionou tudo ok. Uma dica, eu sempre compro placas sucatas de plasma para retirar componentes, são mais garantidos que comprar novos no mercado ( tem muito componente falsificado e não confiável)
  9. This post cannot be displayed because it is in a forum which requires at least 8 posts to view.
  10. Olá amigo, faça a edição e correção do seu pedido que consigo lhe ajudar.
  11. é meu caro, tá complicado, também tenho uma Samsung UN40ES6100 que reinicia direto, não fica nem 5 segundos, já tentei gravar a Flash Nand via ISP com o gravador RT809H e ainda não consegui, eu não tenho o adaptador para gravar a nand eMMC, então não adianta remover a memoria pra gravar. Estou na mesma situação sua, porém a vantagem que a TV é minha e não de cliente, sendo assim não tenho urgência. Um adaptador para e MMC custa uns 300 a 400 reais e não compensa comprar neste momento.

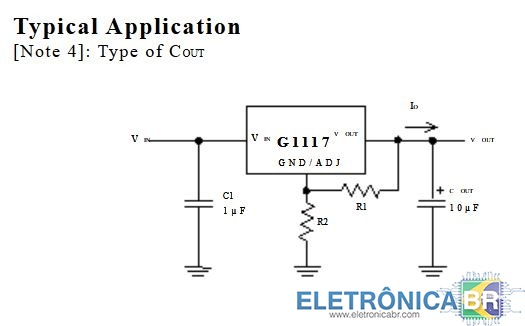

  12. TV não liga, ao acionar o botão power a TV acende o led vermelho, acionando novamente ele pisca 2x e volta ao standby acesso. Relé não aciona e só tem a tensão de 3,3 VSB. Motivo: Capacitor C1 (SMD - 1uf / 0805) , em curto, localizado na placa fonte na base do relé, remover ou substituir , problema resolvido.
  13. se você conseguir que a TV fique ligada por mais de 15 minutos, tentar atualizar o software via pen drive.
  14. Amigo, nesta placa não tenho esse CI não, a única memória que tenho é a Nand do tipo eMMC ( U51 ).Mesmo se for a Nand, até agora não consegui achar nenhuma publicação com os dados desta Flash Nand para regravar. Eu tenho um gravador RT809H e já fiz uma tentativa de leitura via cabo ISP ( VGA/HDMI ) mas não consegui.
