  1. rickalmeida
    Funcinou perfeitamente no vostro 3560. Obs: bastou gravar a UH6 (4mb). Obrigado!
  2. rickalmeida
    LQcaJg0TCWs6DCFQCywmIWE2DRQWPRknOyMzMgszUkEsNQswHgk+Cz8POyI6CH4xPh8LYBEhOxkubQU2M2wabQM/GRIuUzoTChMyCmMPMGgUYwlHMgBQCQ0eLU4Gbx8kAG0mKgo9BT0mD3Y3Bmt8JAkhUD4rbTMyM2waDgArIxAWCyURCiE6EH8YBmskFx0VNj8BMz8aKU4sMh9wHBgyNCY2ZlohNmEYCRwDIAUxETsBMiM2M2waBhcdAW8uDBMdBSoAClUqGRsTODskOD4jKQswMQA7MgAzNxcYCD4OK1wWUnJUOzUPJQgxMyY8CDwDM2waGA0TOzYQCzksPTwcJlYYHi4hPzcCNS0nbCYwKk44HGAIAAs+NjwtDSc/Un1QDGoQJTohCSg3FysOM2waLQ4ROy4uCFJQOwAHVmY2OxQKFCs2AiMoazAeAAQBJi01HQkEKCAfETMVGXo4PWgDIQ4hBRkHGysyM2wabgMrIw0gUQcxOi0YL3k1OxUhBQUtMAAvGTggOk4vMQsGHQhNLAgiLyUQNH5XPTIxBzxHER83ClFAM2VfYg== @Jiban
  3. rickalmeida
    Boa tarde a todos. Estou com esse notebook da descrição sem ligar. Estava desarmando a fonte, e procurando cheguei até a PL4501. Levantando ele, a fonte para de desarmar e tenho 5v_pwr e 3d3v_pwr nas bobinas. Injetando 1.05v na saída da PL4501 tenho consumo de 0.416ma, e PCH a 30°. O que me deixou intrigrado e não consegui encontrar a razão é que no pad de entrada da PL4501, se alimentar a placa com 19v, estão chegando 16v. Caso baixe essa PL o curto volta. Na câmera o unico sinal de aquecimento que tenho com a PL levantada é a PCH a 30°. Estou usando esse esquema, com a PL4501 na página 45. Poderiam me orientar nessa análise, por favor?
  4. rickalmeida
    @Ponto da Manutenção desde já obrigado pela ajuda. É do U2802 sim. Sobre a gravadora, estava lendo sobre isso em outro tópico, será meu próximo investimento aqui para a bancada. Edit: Eu utilizei o .bin que você havia editado para mim no outro tópico (esse: https://eletronicabr.com/files/file/47904-asus_x1500ea_x515ea_316_bios_update_me/) e funcionou normalmente, reconhecendo o ssd e já entrando no sistema operacional. Sobre a gravadora, vou providenciar uma melhor. Mas neste backup que te enviei nesse tópico acredito que a culpa de estar corrompido foi minha: esqueci de selecionar o chip na hora da leitura e backup, e minutos antes havia lido um Winbond de 8mb. Acredito que tenha sido isso. Mais uma vez obrigado pela ajuda, @Ponto da Manutenção e @Rods. Vou marcar como resolvido e manter essa .bin.
  5. rickalmeida
    @idealinfo chegou a tentar uma ressolda nos pinos do cn9? Pode ser alguma solda fria.
  6. rickalmeida
    Boa noite a todos. Estou com esse asus na bancada, que chegou sem dar vídeo. Regravei a bios com outro .bin e ele voltou a dar vídeo mas não reconhece o Ssd nvme. Já passei pelo mesmo caso em outro modelo Asus, e o @Ponto da Manutenção e o @Rods me ajudaram com a correção do backup original. Poderiam me auxiliar novamente, por gentileza? Dados do notebook: Asus X1500e Modelo completo: X1500EA-EJ3669 Placa X415EA rev 2 Processador i5-1135G7 Serial: R9N0B600521836A Backup realizado com a CH341a black. Link do backup:
  7. rickalmeida

    3 downloads

    Backup bios Asus x1500e - Placa X415ea rev2 para correção.
  8. rickalmeida
    Backup bios Asus x1500e - Placa X415ea rev2 para correção. Visualizar Arquivo Backup bios Asus x1500e - Placa X415ea rev2 para correção. Uploader rickalmeida Enviado 20/08/2025 Categoria ASUS
  9. rickalmeida
    Obrigado, @Gilson Macedo e @gabrielnote pela ajuda. Precisei ficar alguns dias afastado da bancada, e o cliente fez a retirada do equipamento. Gratidão a todos.
  10. rickalmeida
    Tenho 19v chegando no pino 15 (PVCC), mas notei que não tenho a tensão de habilitação no pino 19. A trilha desse pino atravessa a placa, e depois deve seguir por alguma trilha interna, pois não encontrei um caminho para ela na superfície.
  11. rickalmeida
    Não. Medi direto no pino 107 do UB1.
  12. rickalmeida
    Esqueci de lançar: 3.37v (PC313).
  13. rickalmeida
    Corrigindo, esses são os dados em S5, você está certo. Ela chegou sem sinal algum, e encontrei uma falha no diodo DB1, que não liberava a tensão 3V_EN. Fiz a troca dele e passou a ter +3valw e +5valw. Fiz o teste e a placa ligou por alguns segundos, depois não ligou mais. A placa consome 0.028a. Mesmo acionando o power (pelo jumper nos pinos do conector) não altera o consumo. E também não carrega a bateria.
  14. rickalmeida

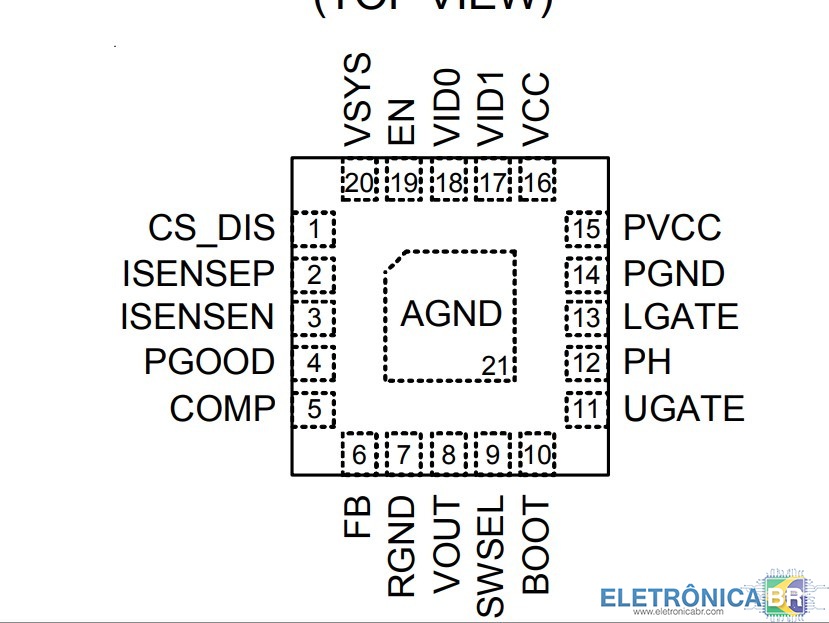

    Segue as tensões ativas em S4, Gilson: +RTCVCC = 3.2V (DH1) +5VALW = 5.09V (PL501) +3VALW = 3.39V (PL301) +3VALW_DSW = 3.39V (RH292) +1.05VALW = o PU1101 está diferente entre o esquema/boardview e a placa. O esquema indica que é um NCP81269, mas é outro pois no esquema o pino 10 seria PGND, e na placa ele recebe 5v. PU1101 na placa: pinos 1 a 8 = 0v pino 9 = 1.7v pinos 10 e 11 = 5v pinos 12 e 13 = 3.3v Pino 14= 0v pino 15 = 19v pinos 16, 17, 18, 19 e 20 = 0v. O esquema e boardview que tenho são da versão 1A, e a placa é a versão 1C. Não encontrei o esquema dessa versão. Edit: Encontrei a informação num fórum chinês: a versão 1c utiliza o chip RT6543A.
  15. rickalmeida

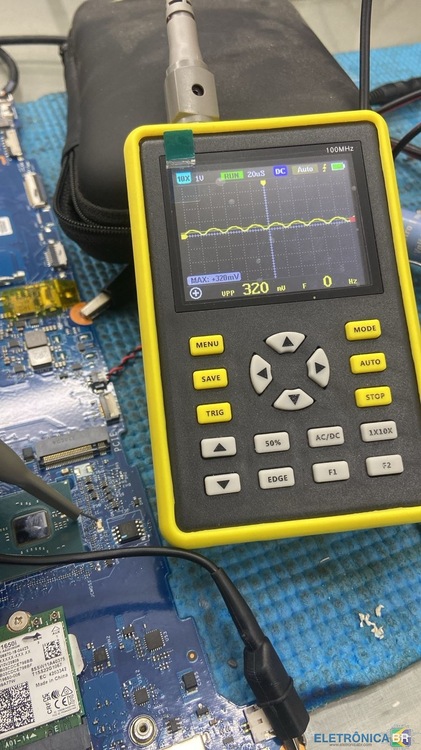

    Verifiquei aqui, tenho o +3vlp com 3.3v e EC_ON com 3.3v. Verificando esse post ( medi o YH1. De um lado ele mostra os 32.7khz constantes, porém no outro lado está zerado.
  16. rickalmeida
    Saudações a todos. Estou com essa placa na bancada sem ligar. Ela chegou sem o sinail +3valw. Encontrei o diodo DB1 aberto, fiz a troca e esse sinail foi habilitado. Fiz o teste para ligar e ela chegou a piscar a tela, mas apagou novamente sem ligar. Verifiquei e vi que o sinal +1.8valw estava ausente. Analisando a páginas 90 e 58 do esquema, vi que o sinal EC_1.8v_EN vem do pino 107 do UB1. medindo no pino, não tenho esse sinal. Mas na página 90 mostra também a habilitação do PU1801 pelo sinal Spok_3v. Fiz um jumper para teste no local da PR1801, e o +1.8valw surge, porém ao tentar ligar a placa não há mudança no estado. *Consumo de 0.028a *+5valw ok *Inicialmente sem +3 valw. Faltava 3v_EN. Após a troca do DB1, sinal ok *+1.8valw não recebe EC_1.8v_EN (pino 107 do UB1 não libera), mas habilita se alimentado com SPOK_3v. Consumo sobe para 0.033a. *Pino 1 do JKB1 recebendo 3.3v *Bateria rtc conectada, com 3.13v *PLB1 com 19v *LB1 com 3.3v Podem me orientar em outros testes para saber se precisarei trocar o UB1 (KB9052Q-D)? Não tenho ele na oficina e precisaria encomendar já gravado, então gostaria de fazer outros testes. Segue em anexo link do esquema e boarview utilizados.
  17. rickalmeida

    5 downloads

    Esquema elétrico e boardview - Acer Nitro AN517-54 - Placa LA-L181p
  18. rickalmeida
    Esquema elétrico e boardview - Acer Nitro AN517-54 - Placa LA-L181p Visualizar Arquivo Esquema elétrico e boardview - Acer Nitro AN517-54 - Placa LA-L181p Uploader rickalmeida Enviado 21/07/2025 Categoria ACER
  19. rickalmeida
    Equipamento devolvido ao cliente. Agradeço a ajuda de todos.
  20. rickalmeida

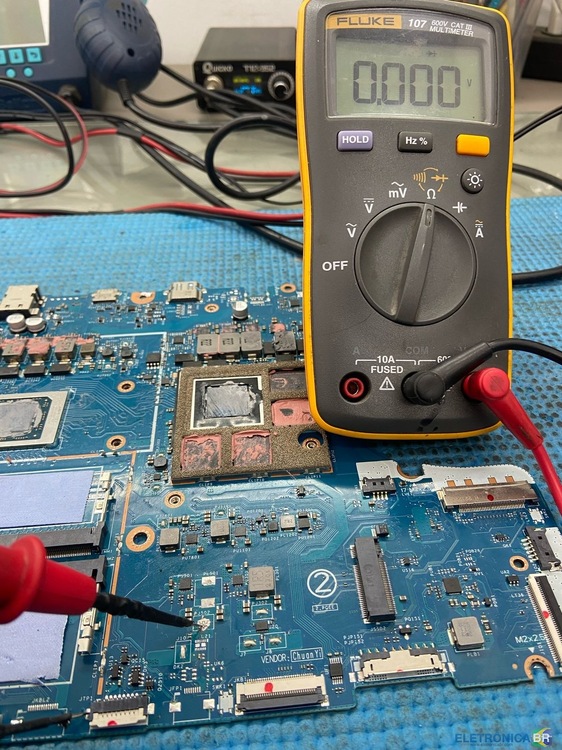

    Removi o U21 para verificar se era nele o curto, porém mesmo com ele removido o pad do PJ502 continua fechando em 0 na continuidade com o gnd. Se injeto tensão, a fonte vai a 1a, mas a câmera não pega nenhum ponto de aquecimento, somente os cabos que estão injetando a tensão.
  21. rickalmeida

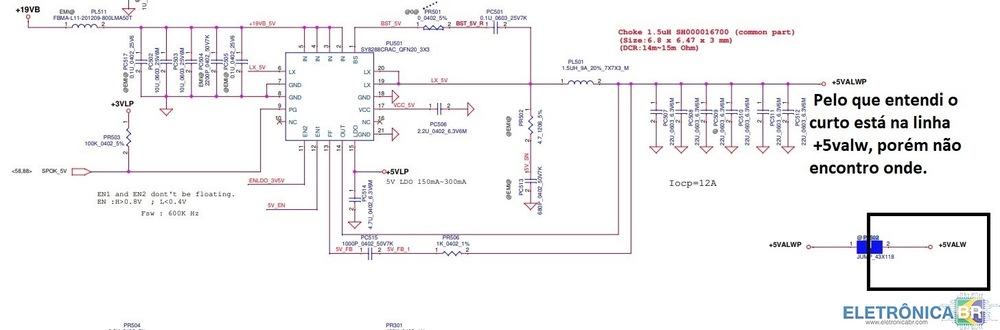

    Eu havia aberto ele antes. Pelo que vi o curto está na linha +5valw. O PU501 e o PU301 recebem a tensão VCC, mas não liberam +5valwp e +3valwp. O esquema e o boardview da LA-M002p é parecido, mas diferente nessa parte. Ele mostra o PU501 como sendo um SY88285crac, conforme o recorte do esquema. Mas na foto em anexo, que o PU501 está removido, dá para ver que a pinagem é de outro modelo de pwm. Estou tentando descobrir esse curto na +5valw, e qual sinal está faltando para habilitar o PU501 e PU301 (acredito que deveriam habilitar já que abri o PJ502, isolando o curto)
  22. rickalmeida
    Pelo esquema pensei ser o contrário. Eu removi o PU501, para verificar se o curto era nele ou em algum pino que sai dalí. Mas mesmo tendo removido ele continuo com essa continuidade com o gnd no PJ502
  23. rickalmeida

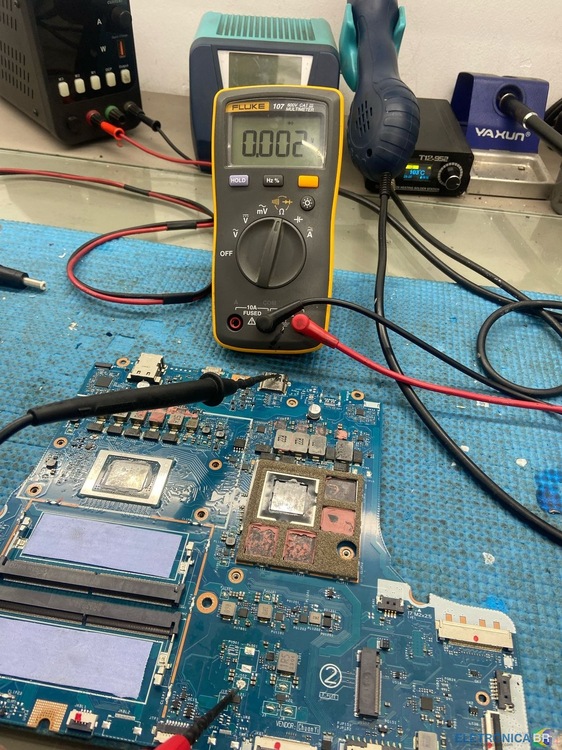

    Bom dia a todos, desculpe os erros no tópico. Muitas coisas na cabeça e não me atentei bem ao responder. Como o boardview está com as posições diferentes em relação a essa placa, fiz as fotos das medições. Abri o PJ502 e removi o PU502, mas o curto em um dos pads do PJ502 (5valw) permanece. Ainda tenho uma certa dificuldade em ler os esquemas, estou tentando identificar onde nasce esse sinal 5valw. Abaixo as fotos, e mais uma vez obrigado a todos.
  24. rickalmeida

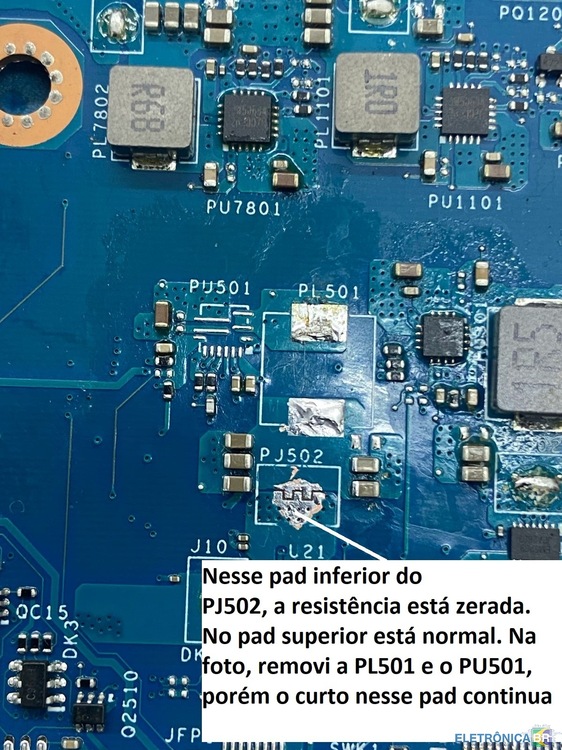

    Vi agora a mensagem. Ia postar mas é o mesmo que o @Ponto da Manutenção postou. Fica o aprendizado para a próxima. Abri o PJ502, e apenas um pad dá resistência baixa. Daí para soldar o fio para injetar tensão fechei ele e removi a PL501. Na placa, o PJ502 está colado na PL501. No boardview ele aparece em outro ponto, mas com a mesma função.
  25. rickalmeida
    Boa tarde a todos. Estou com esse Acer na bancada que não liga. Procurei e vi que não tem o esquema e boardview exatos dele, só de modelos parecidos. Eu tenho os 19v chegando no mosfet PQB13, mas não está saindo. Na PRB4 a tensão oscila entre 2v e 5v. Fazendo o jumper dos 19v direto para PRB4, não aparece curto. Na PL501 eu tenho uma resistência baixa, possível curto, porém quando injeto tensão a fonte mostra um curto, porém a câmera térmica não pega nenhum ponto de aquecimento além dos pontos onde é injetada a tensão. Podem me ajudar nesse caso?
