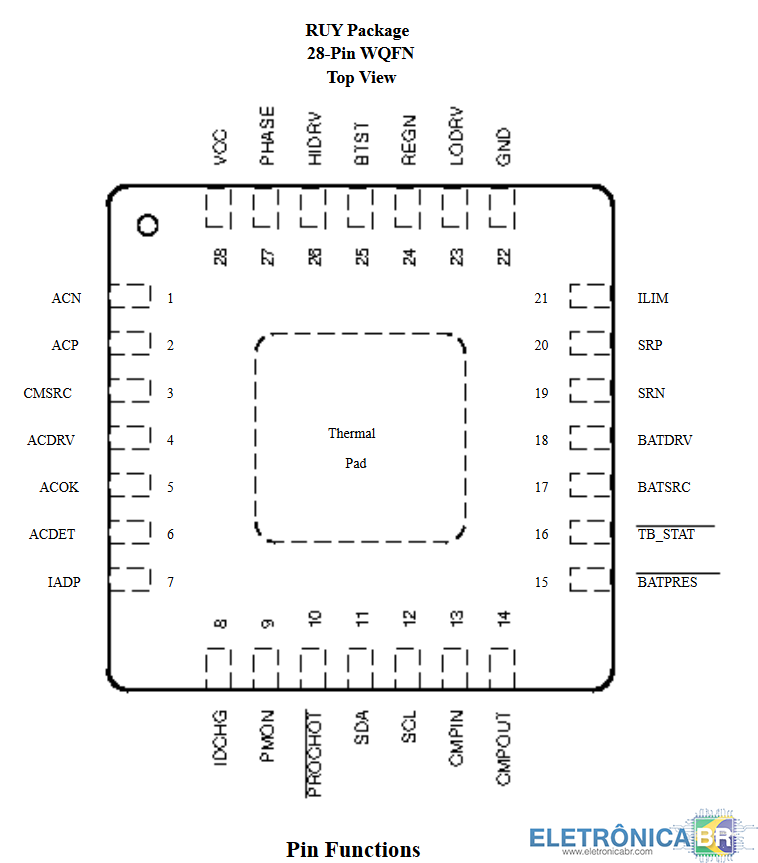

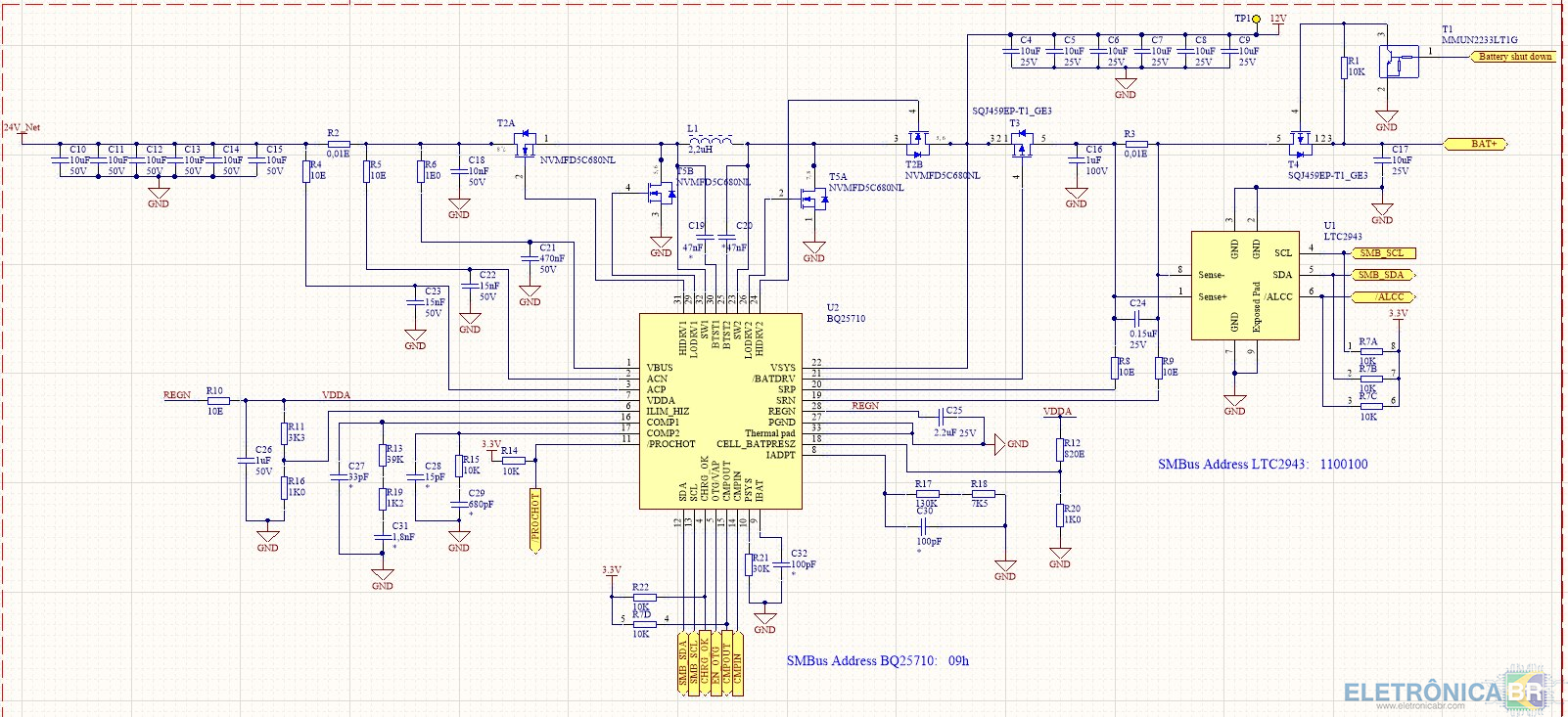

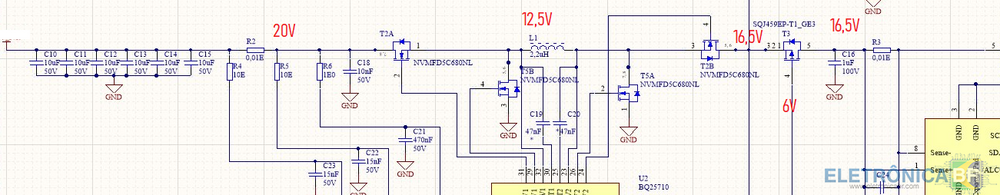

Olá, aqui minha ideia é debatermos e estudarmos juntos os novos CIs de carga que estão vindo nessas placas alimentadas com carregador tipo C 20V e podem acabar sendo os novos CIs a serem usados num futuro próximo. Cada um contribuindo com o que sabe, ou, se dermos sorte, talvez alguém que já saiba exatamente como funcionam, possa deixar uma explicação aqui. Proponho que façamos um apanhado de informações para entendermos melhor como funcionam para poder identificar possíveis defeitos nesses CIs ou pelo menos sabermos se estão funcionando ok. Aqui em seguida vou deixar a comparação entre os circuitos de um deles, o BQ25710 e um outro que funciona no esquema padrão. BQ25710 (esse esquema abaixo é de um projeto de uma fonte que achei na internet e não do esquema de um notebook mas mesmo assim serve pra estudo e as ligações são as mesmas) BQ24735GRR (padrão) Até agora, apareceram 2 notebooks pra mim com esse novo CI. Um deles não consegui arrumar pois a placa não tinha serigrafia, boardview ou esquema e tive que condenar. O outro tinha boardview e esquema, veio com o processador queimado mas consegui fazer funcionar parcialmente pra poder estudar um pouco. Esses CIs não funcionam como os CIs normais, que controlam 2 mosfets para passar 19V para alimentar a placa e controlar a carga da bateria, como o BQ24736FRR faz. Vou começar e deixar minha análise incompleta aqui. Amanhã vou postar as medidas de tensão que obtive estudando a placa do notebook que queimou o processador pois não estão aqui comigo hoje. Percebam no BQ25710 que há 2 mosfets tipo N ligados que recebem que recebem 24V, que são T2A e T5B. Essa ligação dos mosfets a princípio é a mesma de dois mosfets chaveadores de PWM que abaixariam a tensão de 24V para uma tensão menor, como acontece em outros circuitos da placa mãe de notebooks. Depois da bobina L1, temos outros 2 mosfets tipo N, T5A e T2B. Vejam que o diodo interno de T2B está diretamente polarizado com o circuito e isso faria com que a tensão passasse diretamente por ele. A princípio, pensei que o mosfet T5A fosse algum tipo de mosfet de segurança e que, com ele conduzindo, aterraria a tensão de entrada para impedir que fosse transferida para o resto da placa. Pode não ser pois não tem um resistor de pull-down entre T5A e o gnd e isso faria a tensão de 24V ficar em curto. Passando por T2B, gera a tensão principal, nesse exemplo é de 12V, que seria a tensão que vai alimentar praticamente todos os outros circuitos da placa mãe. Depois de T2B, temos o mosfet clássico comutador, nesse caso tipo P, que gerencia entre a placa ser alimentada pela tensão da fonte ou apenas pela tensão da bateria. Depois de estudar um pouco o datasheet de BQ25710, abaixo: https://www.alldatasheet.com/datasheet-pdf/view/1062485/TI1/BQ25710.html percebi que esses pares de mosfets não eram o que eu achava. Eu ainda não tenho todo o conhecimento de eletrônica para analisar o que eles são, mas descobri que existem 3 tipos de montagens de componentes para fontes chamadas de Buck, Booster ou Buck-Booster. Buck seria uma montagem de componentes para diminuir a tensão de entrada, podendo aumentar a corrente. Booster é uma montagem de componentes para aumentar a tensão de entrada, com uma desvantagem de perda de corrente máxima. Buck-booster, até onde entendi, é uma montagem que pode fazer as duas funções acima. Essas ligações Buck e Booster, servem principalmente para fontes de tensão constante, como por exemplo as fontes 19V de notebook. Já a ligação Buck-Booster é usada em fontes ajustáveis. Talvez esses tipos de circuitos acima estejam presentes nas nossas fontes de bancada, por exemplo, ou não, já que em eletrônica podemos obter resultados iguais usando circuitos diferentes. Aqui encontrei a explicação para essas montagens (em inglês) e eu entendi que esse switch S1 seria o papel dos mosfets. Novamente, posso estar completamente errado nisso. De qualquer forma, depois de ler sobre, entendi que o par de mosfets da entrada são mosfets parte de um circuito do tipo Buck e o par de mosfets depois de L1 são mosfets parte de um circuito do tipo Booster. Isso ficou um pouco mais claro pra mim depois de obter algumas medidas de tensão que ainda vou postar amanhã. Vou deixar aqui uma medição que me lembro pra iniciarmos as discussões, pois não entendi bem o que medi: Quando fiz alguns testes, percebi que a tensão de 20V era reduzida para 12,5V depois do primeiro par de mosfets e subia para 16,5V após o segundo par de mosfets. A tensão de 16,5 V alimenta a placa, é também a tensão de carga da bateria e a bateria estava conectada no momento da medição. Claro que não podemos descartar que esse CI esteja com defeito. Supondo que esteja bom, não entendi porque seria útil abaixar de 20V para 12,5V e depois aumentar novamente para 16,5V. Mesmo parecendo estranho, com a tensão de 16,5V alimentando a placa, encontrei as tensões de 3,3VALW, 5VALW, e uma outra ALW, sendo geradas ao medir as bobinas. A questão mesmo aqui é iniciarmos o estudo do CI e no fim chegar a uma análise completa e detalhada para todos entendermos como ele funciona.

Oi. O problema desse tipo de teste é que você só sabe que o mosfet está chaveando mas não se sabe se ele vai trabalhar bem em stress. Esses mosfet de entrada precisam suportar potência de 20 a 30 W em notebook básicos/intermediários. É uma boa substituir pra testes. Fique de olho nas potências. Pesquise os códigos e substitua por compatíveis. Eu peguei um caso essa semana mas era um Acer. Ele não ligava. Substituí justo esses mosfets de entrada e passou a ligar e desligar. kkkkk quando eu passava o Aida64, desligava. Além disso, com ele ligado, a bateria ora era detectada ora não e a tela ficava alternando o brilho por causa disso. No fim, era problema de GPU dedicada com defeito. Vi em fotos do Google que a essa sua placa pode ter gpu dedicada. Então, levante as bobinas das tensões +VGPU_CORE, ligue e passe os testes novamente, de preferência o Aida64 com a última opção marcada. Pra minha surpresa, no meu caso, até esse problema da bateria resolveu depois que desativei a GPU. Não me pergunte como kkkk

Bios Asus Vivobook Go 14/15 / E1504G / proc i3-N305 Bios Asus Vivobook Go 14/15 / E1504G / proc i3-N305 Testado. Deixa um 👍 pra fortalecer! Informações do Arquivo Uploader MBytesInfo Enviado 14/04/2026 Categoria ASUS Visualizar Arquivo

Visualizar Arquivo Bios Dell / Inspiron 15 1564 / DA0RM5MB8E0 / Rev E Bios Dell / Inspiron 15 1564 / DA0RM5MB8E0 / Rev E PWB Y509R REV A00 Bios retirada por mim de notebook funcionando Contém bios 1MB (U37) e 4MB (U36) Deixe um 👍 pra fortalecer! Uploader MBytesInfo Enviado 10/04/2026 Categoria DELL

Atualização Demorei pra ter essa ideia simples mas, testei ligar com o pendrive do pix conectado e com um teclado externo junto e o Num Lock não acende quando o teclado está conectado, então fica a dica: se vc usa esse testador usb e o sinal sonoro soar pela metade, não da pra garantir, mas há chances de algo não estar funcionando bem e não estar dando video. Ainda não resolvi. tenho todas as tensões nas bobinas. Fiz um reflow dos chips de memorias ram e não adiantou. Até o fim do dia vou devolver sem reparo. Alguma sugestão?

BIOS DELL VOSTRO 3500 3400 / GDI4A LA-K032P / Rev 1(A00) / CLEAR ME Visualizar Arquivo BIOS DELL VOSTRO 3500 3400 / GDI4A LA-K032P / Rev 1(A00) Versão CLEAR ME - 16MB e 8MB Funciona deixe um 👍 para fortalecer Inicia com aviso de Modo de Manufatura e cooler disparado, para resolver tente essas opções: a) atualizar bios pelo windows update b) pressionar Alt+F no momento da mensagem para sair do modo de manufatura. se não adiantar tente c) c) iniciar o sistema pressionando a tecla + vária vezes para aparecer opções e poder desativar o modo de manufatura (se não adiantar, tente iniciar pressionando várias vezes fn+x) d) apertar fn+x varias vezes na inicialização também deve resolver o cooler disparado Uploader MBytesInfo Enviado 01/04/2026 Categoria DELL

Pode ser vc tenha retirado sem querer algum componente ao passar um pano ou acabou batendo sem nem perceber. Capacitores arrancados normalmente não tem problema, dependendo de onde sairam. Já resistores, pode matar a máquina só pela falta de um deles. Pegue uma lupa e olhe a placa toda, bem atentamente, devagar e parte por parte, dos dois lados da placa. Procure por locais onde não tem componente e tente julgar pra ver se ali poderia ter um componente soldado e foi arrancado. Esses espaços metálicos na placa onde os componente são soldados são chamados de Pads. Procure na placa por pads livres onde dá pra ver que deveria ter um componente mas, de fábrica, sabemos que não tem. Pronto, agora você sabe como é um pad nunca usado. Depois, analisando a placa toda, tente observar nos pads livres se algum deles parece diferente daqueles que temos certeza que não tinha componentes soldados. Normalmente, onde componentes forram arrancados, deixa os pads mais escuros ou com um pinguinho de solda grudada, tipo uma pequena ponta de estanho pra cima, o que indica que ali pode ter tido um componente e foi arrancado. O próximo passo é a analisar a placa toda novamente com a lupa mas agora focando nas trilhas da placa. Veja bem devagar, região por região pra verificar se vc não acabou rompendo alguma trilha sem querer nessa limpeza. Num dos cursos que fiz, num video de reparo, a pessoa teve que regravar a bios depois de consertar um outro problema. As vezes acontece. Se tiver um multímetro e souber usar com habilidade pra não esbarrar em componentes do lado, meça a tensão em cada bobina. Uma vez com o note apenas conectado na fonte e outra vez depois de apertar o botão power. Depois do power, praticamente todas as bobinas devem medir algo e as tensões devem nascer nas bobinas e isso ja indica que o note está funcionando pelo menos parte dele.

Eu trocaria o nektokin. Ele costuma dar problema justo na inicialização do sistema. Não da pra saber se está bom e vai ter que trocar uma hora ou outra. Se subiu o windows algumas vezes, talvez não seja bios e sim o CI de bios. Mas ainda não vi problema de bios iniciar as vezes. Se a bios está corrompida, até onde sei, se não inicia uma vez não vai iniciar nas próximas.
