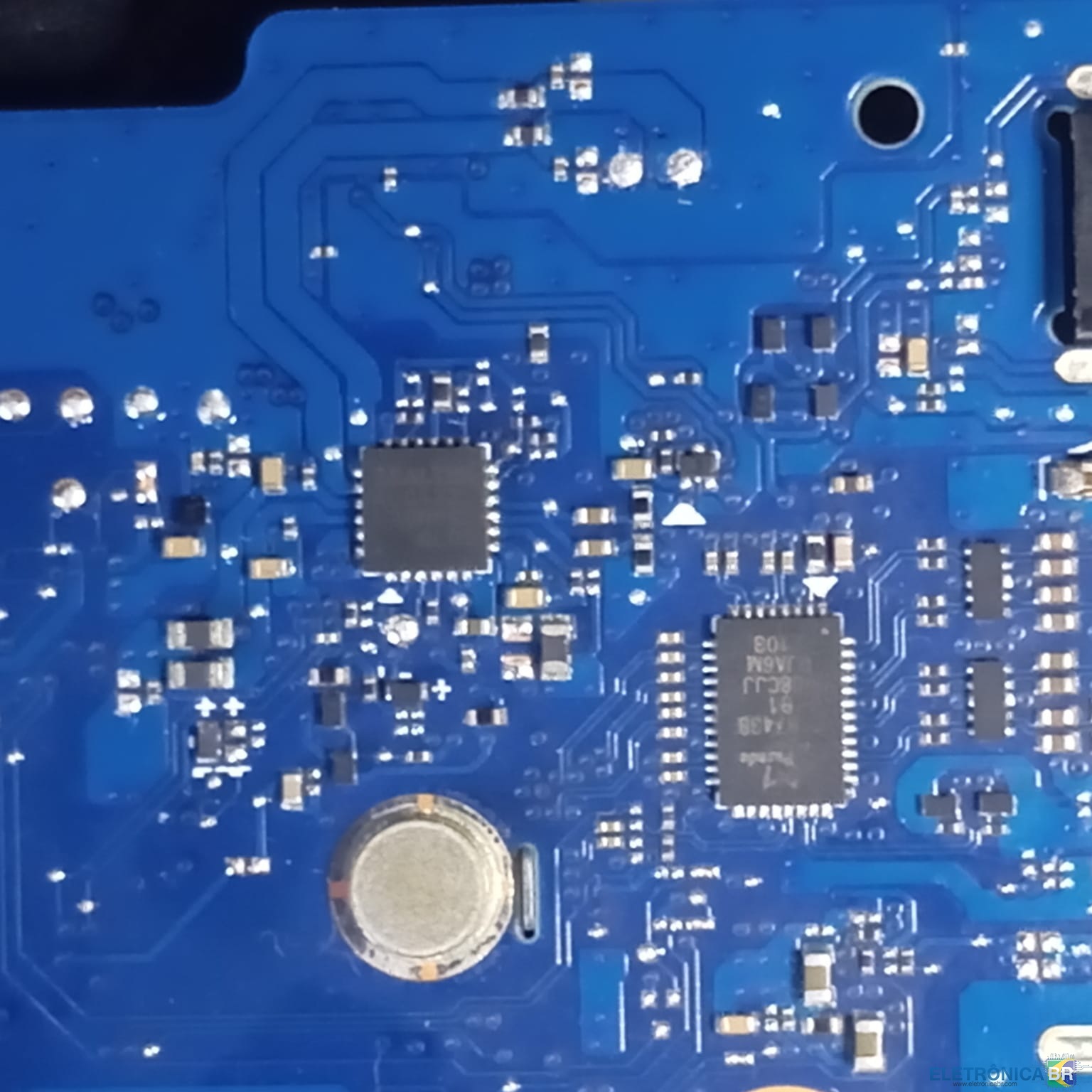

Samsung Book NP550XDA / placa NB2772_PCB_MB_V8 – sem som nos alto-falantes internos Pessoal, estou analisando uma placa Samsung Book NP550XDA, NB2772_PCB_MB_V8, com defeito de sem som nos alto-falantes internos. Sintoma inicial Notebook funciona normal. Áudio no P2/fone funciona perfeitamente. Áudio via sistema/Windows funciona. Som nos alto-falantes internos não sai. Os dois alto-falantes internos estavam mudos. CI envolvido CI pequeno de áudio identificado na placa como Realtek ALC122. Encapsulamento pequeno, aparentemente QFN24. Pelo material que levantei, ele parece ser um amplificador classe D BTL para speakers. O que já foi testado 1) Software / driver Realtek aparece normalmente no Windows. Barra de volume mexe. P2/fone funciona. Então não parece problema geral de driver/codec principal. 2) Teste com speakers externos Testei 2 alto-falantes externos passivos: um de 4R / 5W outro sem identificação de potência Ambos reagem quando alimentados externamente. Na saída speaker da placa não houve reação. 3) Medições iniciais nos speakers internos No começo houve alguma ambiguidade porque usei também multímetro analógico, e ele confundiu um pouco a interpretação. Depois passei a confiar mais no Fluke digital. Mapeamento que fiz na placa Dividi os canais em: Canal A Canal B Importante: No começo eu estava usando o Canal A como referência, mas depois percebi que não posso afirmar 100% que ele está bom, porque os dois speakers estavam mudos. Então a leitura mais correta é: o Canal B está claramente mais anormal nas medições mas não posso afirmar sozinho que o A está perfeito MEDIÇÕES FEITAS Antes de isolar o ramo Entre linhas do conector de speaker Canal bom (referência inicial) = aberto Canal ruim = 33,6 Ω (Fluke) Para GND no canal ruim Perna esquerda → GND = 262,2 Ω Perna direita → GND = 262,6 Ω Interpretação: o defeito do canal ruim não parece ser para GND parece estar entre as duas linhas Medição mais antiga, ainda sem isolamento Essas foram medições em pontos marcados nas imagens: Em um lado: 0,5 V DC em cada terminal do conector pontos próximos também com 0,5 V alguns pontos em 0 V No outro lado: 5 V DC em cada ponto medido Depois em AC: onde estava 0,5 V DC, passou a 1 V AC onde estava 5 V DC, deu 0 V AC Isso reforçou que um ramo estava se comportando diferente do outro. Componente em série Encontrei um componente em série em um dos ramos do speaker. Medição dele: Canal B = 0,2 Ω Canal A = 0,0 Ω Conclusão: esse componente em si não parecia ser o defeito provavelmente bead / jumper / 0R Durante o processo, acabei perdendo esse componente ao remover. ISOLAMENTO DO RAMO Depois que removi o componente em série do ramo suspeito: Lado do conector Conector do canal B = OL / aberto Ou seja: o lado externo/conector ficou isolado Lado interno Continuaram aparecendo valores entre as linhas: Ponto verde (ponto intermediário da trilha) = 33 Ω Saída do CI = 17 Ω Para GND no ponto verde linha 1 → GND = 263 Ω linha 2 → GND = 264 Ω Interpretação: as duas linhas continuam simétricas para GND mas continuam com baixa resistência entre si defeito está do ponto verde para dentro, não mais no conector Canal A para comparação No ponto equivalente do Canal A: A+ ↔ A− = aberto A+ → GND = aberto A− → GND = aberto Isso foi um achado importante, porque mostra que o comportamento do Canal B não é normal. MAPEAMENTO DE TRILHAS O que consegui reconstruir: Canal B Conector do speaker componente em série trilha visível até um ponto verde a partir do ponto verde, a trilha entra em camada interna da placa depois, pela lógica/topologia e comparação com o Canal A, acredito que ela sai próxima ao CI ALC122 e entra direto nos pinos dele Importante Ainda não consegui provar visualmente 100% o trajeto interno. Mas pela: topologia do canal A continuidade lógica do circuito a dedução mais forte é que essa net realmente vai para o CI. OUTRAS OBSERVAÇÕES Sobre o conector O conector do ramo suspeito, depois do isolamento, ficou aberto (OL). Então hoje o defeito não está mais pesando contra o conector. Sobre o speaker em si Como os dois alto-falantes estavam mudos, no começo pensei que pudesse ser speaker. Mas depois do isolamento e das medições, a suspeita ficou muito mais no bloco SPK/amp. DIAGNÓSTICO PARCIAL ATÉ AGORA O que parece descartado driver / software codec principal geral P2/fone problema simples no conector externo do speaker curto de uma linha para GND O que ficou mais provável Hipótese principal Falha no bloco amplificador de speaker interno (CI Realtek ALC122), com anomalia elétrica mais forte no ramo do Canal B. Hipótese secundária Curto/fuga interna na PCB multicamada entre o ponto verde e o CI. RESUMO DAS MEDIÇÕES MAIS IMPORTANTES Canal A A+ ↔ A− = aberto A+ → GND = aberto A− → GND = aberto Canal B Antes do isolamento entre linhas no conector = 33,6 Ω para GND: uma linha = 262,2 Ω outra linha = 262,6 Ω Depois de remover o componente em série conector = OL ponto verde entre linhas = 33 Ω lado do CI entre linhas = 17 Ω no ponto verde para GND: linha 1 = 263 Ω linha 2 = 264 Ω Dúvida final para o fórum Com base nisso, vocês concordam que: o principal suspeito é o ALC122 ou ainda vale considerar fortemente curto interno na PCB multicamada entre o ponto verde e o CI? E outra: alguém já pegou Samsung Book NP550XDA / NB2772_PCB_MB_V8 com falha de áudio nos speakers internos?

Boa tarde,troquei o processador dessa tv ,após ter queimado por raio ,funcionou o vídeo ,porem sem audio ,preciso da referencia do CI amplificador ,pois,tem apenas um código ,algum colega pode ajudar ?

Pessoal alguém poderia me ajudar com isso, pesquisei na net mas não encontrei muita coisa não. Só preciso de um pré amp com uma entrada e que posso colocar várias saídas, quantas eu quiser. alguém tem um projetinho? Obs: Eu não posso né pegar uma saída pré e multiplica-la sem ter um circuito fazendo isso certo? Muito obrigado.

Driver De Aúdio Realtek Visualizar Arquivo Muito Bom Testem É o Driver De Aúdio Realtek high Definition Aúdio Driver Funciona No Windows7,8,8.1,10. Não Esqueçam Do Joinha Uploader José Rafael Santos Carvalho Enviado 24-12-2020 Categoria Notebook - Drivers

Em condições de funcionamento normal cada fio dos falantes deve ter em torno de 6volts. Quando tem defeito pode medir em relação ao gnd que vai ter 0v 3v 12v e não funciona. Para substituição do PAL012A pelos TDA7386, TDA7385, TDA7384, TDA7388 etc... o procedimento é o mesmo porém como se sabe estes C.Is não provem do +B remoto. 1- corte o pino 1 e 25 do TDA7386.... 2- instale o TDA7386..... (solde) 3- Lique o pino 1 do TDA7386 ao terra. substituição do PAL011a pelos TDA7384 etc... 1 - corte o pino 25 do TDA7386....... 2- instale o TDA7386 no lugar do PAL011a 3- ligue um fio levando 12V ao local aonde estava soldado o pino 25 do CI. 4- feche o aparelho está pronto. Possíveis dúvidas: O pino 25 não era o +B remoto???? Resposta: O PAL011A não faz comando de +B remoto, existe um CI dedicado a está função. Após substituir a saída o som funcionou perfeitamente porem não sai +B remoto. Resposta: verifique o IC 961 e sua região. TDA7560 com remote pino 25 = PAL007 TDA7388 sem remote no pino 25 PAL 007A B C D E, PAL011A 011 compatível com PA2030 / PA2032 PAL012, 013 são 27 pinos Já fiz também circuito com BC327 + BC337 para remoto com comando proveniente da iluminação do painel. Ou aproveitando a tensão de 6V que tem nas saidas, não precisa abrir o radio, também pode ser feito em rádios originais que não possuem saída remoto, muito simples de montar, pode acionar cargas até maior que saídas remoto originais, também conhecida como antena elétrica.

Olá pessoal, desde já agradeço a todos que poderem mim ajudar. Estou com essa placa na bancada onde a mesma não sai áudio nos alto-falantes, removi o JHP1, pois o mesmo estava fechando curto, estou confuso quanto aos sinais que vai para o JSPK1. o @ significa que o componente não existe na placa, então de onde vem os sinais que vai para o JSPK1?

Estou com esse aparelho do meu sogro para manutenção. Liga mas não sai audio. Parece ser um problema recorrente, pois há alguns tópicos aqui no fórum e alguns deles sugerem o update de firmware. Será que estou no caminho certo? Devo abri-lo e testar algo? Desde já, grato pela atenção.
