Boa tarde. O método de burlar a conta online na formatação do windows, colocando um email não existente (test@test.com) não esta mais funcionando em Maio de 2024. Fechar o processo via Taskmgr: "Sem conexão de rede" ou "OOBENetworkConnectionFlow.exe" em muitos casos não existe o processo mais. O novo método é já na primeira tela de inicialização (antes de escolher o idioma, em muitos casos não deixará mais abrir o CMD depois) apertar "Shift + F10" e digitar: "oobe\bypassnro" O computador se reiniciará, escolha idioma, teclado e quando chegar na Internet aparecerá a opção "Não possuo acesso a internet" liberando assim a criação da Conta Local. Valeu

Boa Noite Meus Amigos Tudo bem com Vocês??? Então Para muitos é Simples mais a Dica é Eficiente para resolver Varias Falhas e placas de IPHONES e SMARTPHONES A técnica Consiste em analisar queda de tensão da Malha utilizando o Multímetro na escala de Diodo fazendo o método inverso Por Exemplo Você coloca o Multímetro na Escala de Diodo e a ponta vermelha isso mesmo a Ponta vermelha você coloca no aterramento e a Preta você vai tirar a medida e esse Valor deve bater com o Valor de outra Placa que esteja Boa essa ponta preta você ira analisar defeito de câmera so medir os pin do FPC Vou adicionar algumas imagens com valores Obrigado qualquer duvida deixe ai embaixo vou colocar Valores de um Iphone 7

Boa noite galera, é o seguinte, trabalho com manutenção de eletrônicos e direto aparece cliente com celulares querendo remover conta google por que perderam a senha, e quanto mais novo o celular, maior a dor de cabeça para conseguir fazer isso, alguém sabe me dizer se existe algum equipamento que faça isso ou algum meio mais estável do que procurar no google por vídeos para o modelo e patch de segurança do aparelho em especifico? Nos cursos que vi falam apenas do básico da manutenção de hardware.

isso funciona em qualquer macbook de processador intel. fiz o procedimento em 3 macbooks que regravei a bios e estavam trancados sem boot. Esse mac entrou para nós sem dar video e após testes na placa e vendo que subia todas bobinas na placa, constatamos que a bios que estava com problemas. Achamos um arquivo que estava bom e trocamos o serial desse arquivo, mas depois de tudo isso o mac iniciava normal mas não conseguiamos fazer nenhum processo de reparação ddo sistema já que o cliente queria instalar o sitema em um SSD. após muito apanhar descobrimos o problema e conseguimos restaurar o sistema do macbook. Assista o video e veja o que a gente fez!!! #macbook #apple #tecnologia

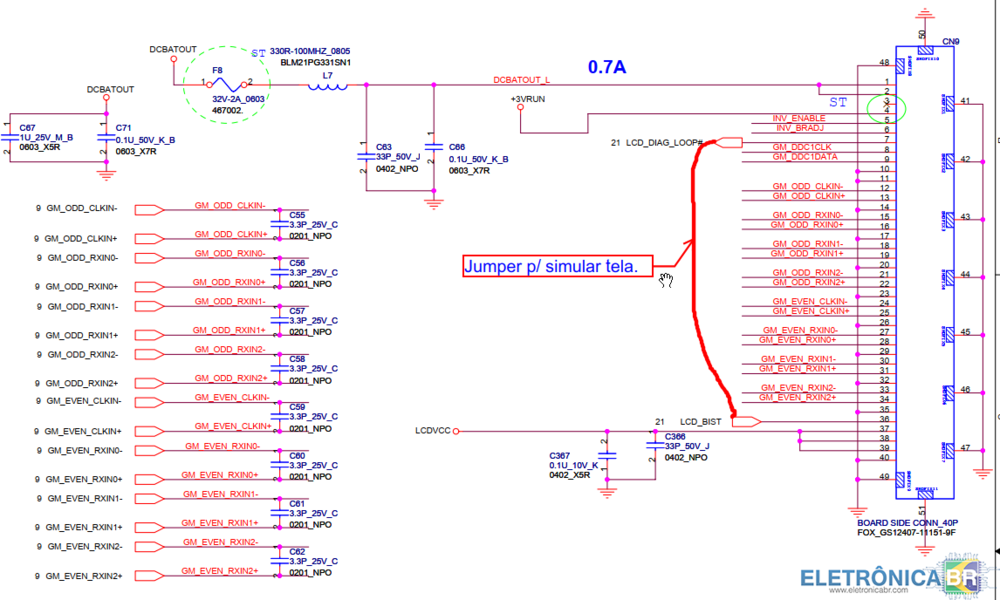

Antes de mais nada, agradeço ao @Átomos por disponibilizar o esquema sem o qual não teria sido possível realizar o serviço, e que está agora disponível no nosso acervo, agradeço também o @jone melo pelo interesse em ajudar: O "defeito da máquina" tela quebrada, o proprietário já utilizava com monitor externo a algum tempo, no entanto para que pudesse utilizar o monitor externo precisava deixar a tela quebrada conectada ao notebook, ficava lá aquela coisa horrenda consumindo energia pra nada, visto que é um note antigo e que já era utilizado ou com monitor ou tv externa sempre, não fazia sentido colocar uma tela funcional ali. A questão é que esta placa, quando não há uma tela conectada ao note, não dá vídeo nas saídas externas mesmo que sejam pressionadas as teclas de alternância para este fim (FN+F1). Além disto caso não encontre teclado conectado, ele fica aguardando pressionamento de F1 para confirmar que há um teclado conectado. A primeira coisa que fiz, foi desabilitar o Lid switch removendo da placa o U19 que está localizado de forma contra intuitiva logo abaixo do SIO na borda da placa entre 2 cerâmicos, tendo removido o dito cujo um jumper foi feito entre os pinos 2 e 3 como pode ser visto abaixo. Feito isso passei para as questões da tela e do teclado e inicialmente fiz um jumper levando LCD_DIAG_LOOP# e KB_DIAG_LOOP# ao terra, o que não mudou em nada a situação da máquina. Analisando um pouco mais cheguei a conclusão que um loop não seria exatamente uma conexão com o terra apesar do # no fim do nome dos sinais, um loop deveria ser uma volta, ou seja, uma conexão entre dois pontos, e pensei que o único pino que estaria propenso a algo como isto no conector da tela, seria o desconhecido por mim até então LCD_BIST mas era apenas uma suposição, pra confirmar a lógica da coisa deveria haver um equivalente no conector do teclado, e de fato havia... O KSO16 com terminologia normalmente designada a pinos responsáveis pelo acionamento de teclas do teclado em si, estava conectado isoladamente ao pino 56 do SIO. Sendo assim nada mais restava a fazer que não interligar os pontos citados como segue abaixo. ------------------------------------------------------------------------------------------------------------------------------------------------------------------------ Feitas as devidas modificações, ao testar a placa em bancada apenas com o VGA instalado para dar vídeo, foi constatado o perfeito funcionamento da gambiarra. Fica aí o relato para ajudar o próximo que vier a sofrer um pouquinho com essa encrenca. Boa sorte. ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 24/04/22 P.S: Sem a pilha da placa mãe e desta maneira aí descrita acima tudo funcionou muito bem, no entanto quando substituí a pilha da placa mãe deu mais um B.O. Com a pilha da placa mãe funcional ao reiniciar ou desligar e ligar novamente o notebook não dava vídeo e emitia vários bips. Para solucionar de vez esta questão, além dos jumpers previamente explicados foi adicionada na placa do note uma EEPROM 24C02 contendo o código de uma tela que era compatível com ele LP140WH1. No caso deste note o VCC vai conectado ao pino 4 do conector da tela na placa mãe, o WP foi removido, o SCL vai ao pino 8, e o SDA vai no pino 9, ou seja SCL -> GM_DDC1CLK e SDA -> GMDDC1DATA. Os pinos de 1 a 4 do CI são interligados e conectados ao terra. Neste caso ficou como na foto abaixo: O finíssimo fio saindo a direita do chip é o tal do loop que vai ligado lá ao pino 11. Alguém mais observador vai reparar que o pino do VCC está quase quebrando de tão torto. Juro que não existe curto entre o pino 4 e 5 é só o ângulo da foto, foi testado continuidade e está ok. Acho que agora posso finalmente montar essa encrenca de uma vez por todas. uhAUhaEUHAE

Tópico criado para discutir a melhor maneira de identificação CI opamp, se falso ou original. Estou usando um oscilador de relaxação.
