em análise HP -All In One 200 Placa DA0ZN6MB6G0 Não liga.

[hanzzo]

Bom dia Prezados, Estou com essa placa na bancada e não liga, se alguém estiver disposto a ajudar ficarei muito grato



Tem 3v

tem 19v

tem 5v



Não encontrei esquema eletrico, nenhuma bobina em curto,

Já regravei bios,

quando aperto o power o led só pisca, e as tensões somem, no super io não tem VCC no pad11, mas tem todas 3VS, ao apertar o power o pino78 CCD_POWER_ON# vai a zero e não volta,fica travado em 0, alguma idéia de por onde começar?obrigado pela atenção




[Lucas_Sá]

Olá tudo bem?, você pode mandar uma foto com as partes que vc analisou marcada?

[hanzzo]

@Lucas_Sá vou providenciar já!



[hanzzo]

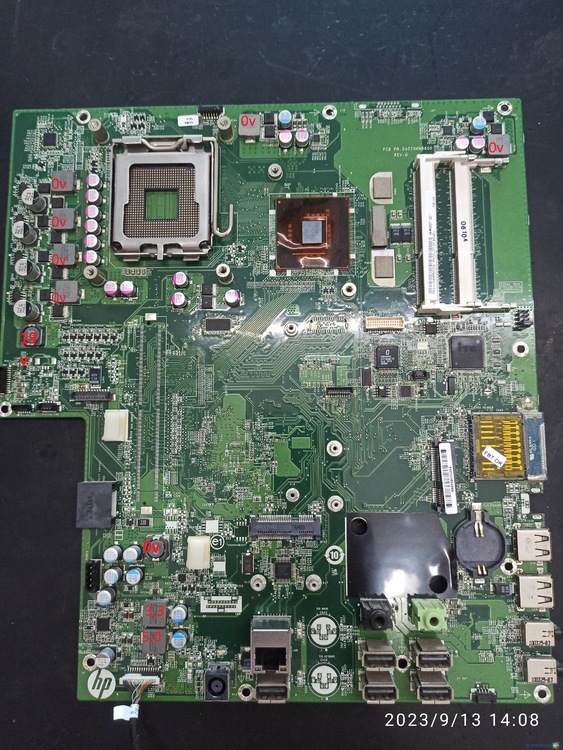

@Lucas_Sásegue foto

[hanzzo]

bios esta

pad 1:  0,24 v

pad8  3,3 v



mas sem curto nos pads, ligado em fonte assimetrica não tem nada de consumo,nada esquenta

[Lucas_Sá]

26 minutos atrás, hanzzo disse:

bios esta

pad 1:  0,24 v

pad8  3,3 v



mas sem curto nos pads, ligado em fonte assimetrica não tem nada de consumo,nada esquenta

Imagino que vc ja fez todos os testes basicos, vc ja tentou o reset de bios ou regravaçao de bios?



se te ajudei deixa um like ; )

[hanzzo]

5 minutos atrás, Lucas_Sá disse:

Imagino que vc ja fez todos os testes basicos, vc ja tentou o reset de bios ou regravaçao de bios?



se te ajudei deixa um like ; )

Sim, já regravei e troquei o chip, sem sucesso



[Lucas_Sá]

credito ser esse o esquema dele, da uma olhada, qualquer coisa chama aqui, se eu nao responder outra pessoa te ajuda vlw





se te ajudei deixa um like nos mes comentario ; )

Editado: 13 de Setembro de 2023 por Lucas_Sá

[hanzzo]

@Lucas_Sá esseé zn2,minha placa é a zn6,to usando de referencia para o io,masmuita coisa é diferente, mas obrigado de qualquerforma

[Lucas_Sá]

1 hora atrás, hanzzo disse:

@Lucas_Sá esseé zn2,minha placa é a zn6,to usando de referencia para o io,masmuita coisa é diferente, mas obrigado de qualquerforma

de nada, magina, mas nao da pra ver nem o circuito do pwr por esse esquema?

[hanzzo]

o pwm de 3v e 5v está ok,chega nas bobinas

[curtolo]

@hanzzo , veja se esse ajuda:
