Tudo que Manoel74 publicou

  1. Clicando onde tem o nome visualizar arquivo, você irá ser redirecionado para o arquivo de bios.
  2. Alguém poderia upar essa bios, baixei a única que têm disponível aqui mas não reconhece o SSD e nem o Pendrive.
  3. Pegou, porém não reconhece o SSD e nem Pendrive, já verifiquei ás configurações.
  4. Não chega a tensão de +5VA_EN pois não existe na placa mãe o resistor R1133 100K (@).
  5. Substituí e ficou do mesmo jeito. Assim que plugo o carregador a placa liga. U30 Pinos; U73 Pinos; U74 Pinos; VIN 1 = 19.24V POK 1 = 3.110V POK 1 = 0V GND 2 = 0V EN 2 = 4.955V EN 2 = 4.954V EN 3 = 19.14V PFM 3 = 0V PFM 3 = 0V FB 4 = 0.988V AGND 4, 12, 13, 14, 15, 19 AGND 4, 12, 13, 14, 15, 19 VOUT 5 = 4.955V FB 5 = 0.813V FB 5 = 0.390V TON 6 = 0.788V TON 6 = 10.90V U7 Pinos; VIN/LDOIN 7, 8, 9, 22 e 24 = 19.24V VIN/LDOIN 7, 8, 9, 22 e 24 = 19.22V EN 1 = 5.132V LX 10, 11, 16, 17, 18 e 25 = 5.145V LX 10, 11, 16, 17, 18 e 25 = 0.518V GND 2 = 0V BOOT 20 = 10.04V BOOT 20 = 0.199V LX 3 = 3.327V LDO 21 = 5.061V LDO 21 = 0V VIN 4 = 5.143V SS 23 = 3.815V SS 23 = 0.112V POK 5 = 0V FB 6 = 0.606V L47 = 5.145V / L44 = 3.327V / L48 = 0.521V
  6. Só o de 200k R1132, o R1133 de 100k não existe na placa (@). Essas tensões das setas foram aferidas em uma placa mãe 100%.

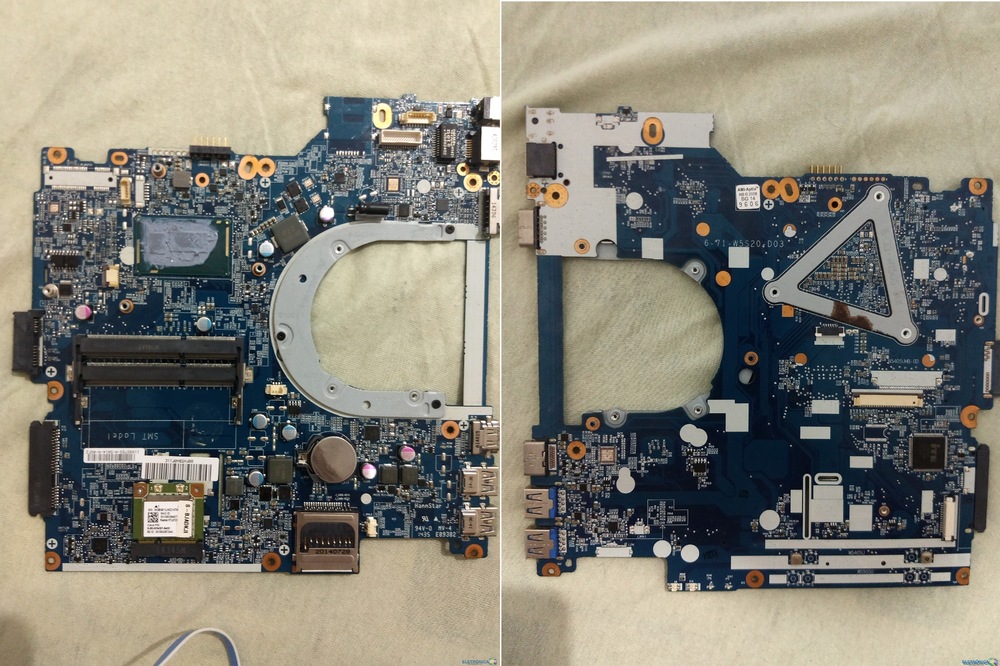

  7. U30 = +5VA_EN, U73 = +5VA e U7 = +3.3VA ok. O problema é no U74 que não sobe a tensão +1.05VA (L48 = 0.493V). Pinos; 8, 9, 22, 24 VIN e 7 LDOIN = 19V. 6 TON era pra ter menos de 1V mas tem 11V (Resistor R1137 75k OK). 2 EN = 5V. 3 PFM = 0.09V As tensões de saída estão todas erradas, já troquei 4 vezes o U74 por outros novos e nada muda, já aferi fora da placa todos os resistores e capacitores, estou perdidinho . Removi o U74, coloquei o carregador 19V e injetei 1.1V com a fonte assimétrica direto na bobina L48 e gerou vídeo (Pendrive do PIX bipou).
  8. Pessoal estou com essa placa mãe com o mesmo defeito descrito abaixo, alguém pode mim ajudar? Meu problema é na bobina L48 = +1.05VA
  9. Peço desculpas pela demora em responder, Notebook foi devolvido ao cliente, pois o mesmo estava com pressa.
  10. Sim, já aferi e abri os jumpers mas não sobe essas tensões e tem os 3.3V no pino 14 do SIO.
  11. Lembrando que já fiz a regravação das duas BIOS, segue aferições para melhor análise.
  12. Olá, desde já obrigado a todos. Notebook não liga, sem tensão de VRP3V3A e VRP5V5A, em verde todas as tensões que tem presente.
  13. Manoel74

    Mucai-X99 P4

    Testou os dois arquivos, pois foi realizado o backup de uma placa funcionando 100%, estranho não ter funcionado.
  14. Manoel74

    bios Mucai-X99 P4

    Visualizar Arquivo Mucai-X99 P4 Dois arquivos de BIos 100% Uploader Manoel74 Enviado 10/04/2024 Categoria Outros
  15. Manoel74

    bios Mucai-X99 P4

    14 downloads

    Dois arquivos de Bios 100%
  16. Fiz esse procedimento, mas permaneceu do mesmo jeito.
  17. Desde já agradeço a todos. Pois bem, como citado do título essa placa mãe não liga, ao plugar o carregador o Led fica laranja e ao precionar o power fica verde mas o consumo na fonte assimétrica fica em 32 miliampere. Só tenho a tensão primária VDD3, já substituí o PU2 por três outros CI's mas não aparace VDD5. CI's compativéis TPS51125=RT8205A= RT8205B=UP6182=RT8223 1- 0V 2- 0V 3- 2V 4- 2V 5- 2V 6- 1.3V 7- 3,3V 8- 3,3V 9- 8.28V 10- 4.16V 11- 3,3V 12- 4.11V 13- 2.71V 14- 2V 15- GND 16- 19V 17- 5V 18- 1.24V 19- 0V 20- 0V 21- 0V 22- 4.60V 23- 0V 24- 0V
