  1. Manoel74
    Olá pessoal, desde já agradeço a todos que poderem mim ajudar a resolver esse problema, vi alguns tópicos mas não consegui resolver por isso decidi abrir um. Pois bem, não tenho ás tensões primárias +3VALWP e +5VALWP, já troquei o PWM TPS51125 mas permanece do mesmo jeito, só aparecem se eu remover o PQ305 e PQ306 Tensões Esquema:
  2. Manoel74
    Visualizar Arquivo Bios Update H61M-P21 (B3) Uploader Manoel74 Enviado 04-07-2022 Categoria MSI
  3. Manoel74

    bios Bios Update H61M-P21 (B3)

    Manoel74 postou um arquivo em MSI

    Mais informações sobre "Bios Update H61M-P21 (B3)"

    15 downloads

  4. Manoel74
    Já tentou realizar a análise do teclado através de um sistema bootável pelo Pendrive? Já que você não mencionou ter feito formatação "possível erro no sistema ou vírus". Tenta o diagnóstico de teclado do AB_Multiboot.
  5. Manoel74
    Já devolvi, obrigado.
  6. Manoel74
    Obrigado pelas dicas irei encerrar por aqui enquanto o Notebook ainda gera vídeo no Externo . Sem o esquema ou o Boardviewer fica complicado.
  7. Manoel74
    Fiz a ressolda do APL3523 e apareceu os 3.3V nos pinos 8, 9 e pino 10 sobe 2.65V. Ao injetar 3V no pino 3 do CI, habilita o mesmo e sobe 3.3V nos pinos 13 e 14 mas não gera vídeo, pino 12 onde com o osciloscópio tinha 9V está zerado (0V).
  8. Manoel74
    Já dei uma olhada
  9. Manoel74
    Nessa placa têm dois APL3523, fazem uma função bem parecida do U19 e U18 da MB 71R-C14CU4-T810 certo? Fiz um Jumper da tensão de 3V que habilita um desses componente que está OK, habilitou o outro e passou os 3V porém não gerou vídeo "tela ficou piscando", ainda ficou faltando algumas tensões, exemplo a 1.17V e 1.20V "capacitores" mostrado nas fotos acima.
  10. Manoel74
    Mim corriam se eu estiver errado , mas pelas aferições que fiz creio que o L3523 não está recebendo tensão de habilitação no pino 3.
  11. Manoel74
    Gerando vídeo externo esse outro APL3523 está com as tensões OK, não estou conseguindo verificar o outro .
  12. Manoel74
    @FDONATO, @LEONTEC, @eletronicabr e outros colegas aí podem mim auxiliar? Segue aferições antes em funcionamento e depois sem funcionar a tela do Notebook "só externo".
  13. Manoel74
    Olá pessoal, esse Notebook chegou ligando sem gerar vídeo na tela do mesmo, ao colocar no monitor externo deu vídeo, depois de um tempo aferindo algumas tensões voltou a funcionar normalmente então como essa placa não tem esquema disponível aproveitei para catalogar algumas tensões do circuito LVDS, agora voltou o mesmo problema e vi que falta uma tensão de 3.3V que antes tinha ao dar vídeo na tela, como não tem esquema estou perdido em como prosseguir com a análise e gostaria da ajuda dos colegas, desde já agradeço. Não sei se a sequencia dos pinos do conector estão corretas, mas deve auxiliar.
  14. Manoel74
    Visualizar Arquivo Dell Inspiron 15 5566/BAL60 LA-D871P/Rev 1.0 (A00) Foi feito a atualização pelo o executável da Dell e depois feito o backup, Notebook funcionando normalmente. Uploader Manoel74 Enviado 06-06-2022 Categoria DELL
  15. Manoel74
    Mais informações sobre "Dell Inspiron 15 5566/BAL60 LA-D871P/Rev 1.0 (A00)"

    172 downloads

    Foi feito a atualização pelo o executável da Dell e depois feito o backup, Notebook funcionando normalmente.
  16. Manoel74
    Olá pessoal, passando para deixar uma dica de procedimento que fiz e resolveu o meu problema. Placa mãe ligava quando queria e quando ligava a mesma se desligava antes ou depois de iniciar o sistema operacional, pois bem, fazendo a análise na placa mãe vi que quando o Notebook desligava permanecia a tensão de +5VA e a de +3.3VA caia para 0V ou ficava em 0.80V, aferi todas ás tensões (OK) então fiz a substituição do componente U20 (5 vezes e não resolveu). A solução que achei foi a seguinte, removi o U20 e adaptei um circuito de conversão de tensão (5V para 3.3V) e assim resolveu o problema, Notebook funcionando perfeitamente. Lembrando que quando a tensão caia na bobina L12-3.3V o U20 ficava com o restante das tensões OK.
  17. Manoel74
    Mais informações sobre ""
    Muito bom ter funcionado nesse modelo de placa também.
  18. Manoel74
    I think so, make the backup before rewriting.
  19. Manoel74

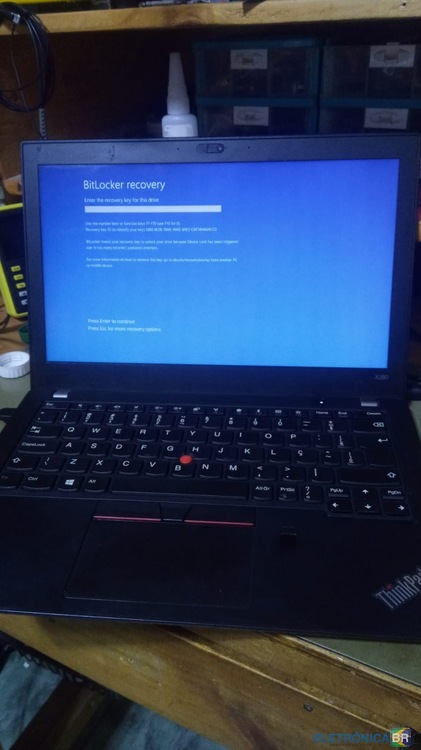

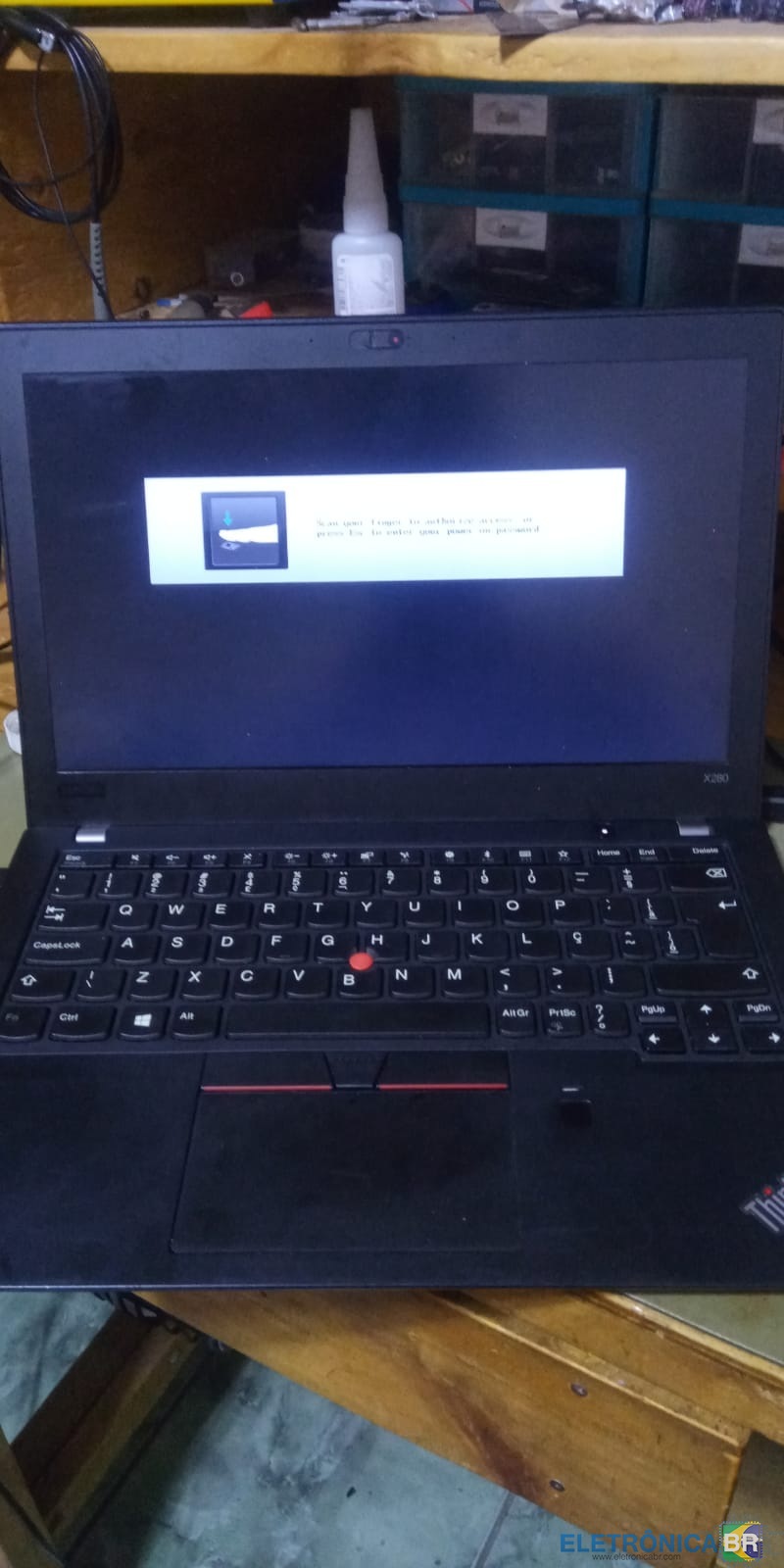

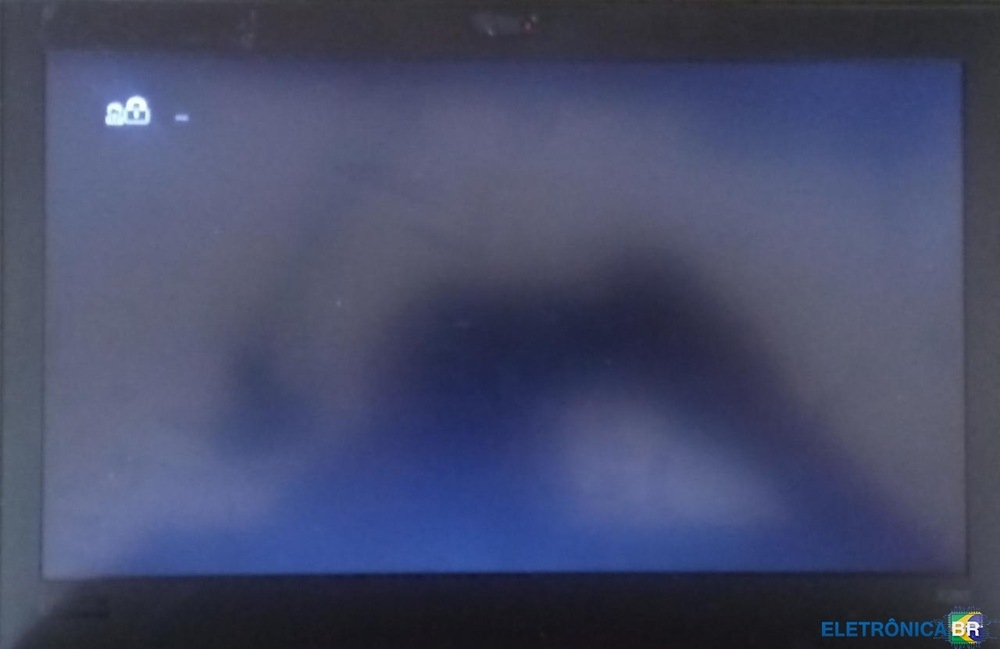

    Pessoal tentei outro arquivo de bios mas ficou do mesmo jeito pedindo senha com o bonequinho, já com a bios original pede a biometria e ao errar 3 vezes vai para a tela que pede a senha porém em vez do bonequinho é um computador, ao pressionar enter consigo entrar no Setup mas não deixa alterar nada. E ao pressionar ESC fica pedindo a senha de BitLocker Recovery.
  20. Manoel74
    @Maru não tem drive de cd e nem inicia pelo pendrive, ao ligar já entra nessa tela.
  21. Manoel74
    Alguém poderia mim fornecer a bios dessa placa "sem senha no setup", baixei uma aqui mas tem senha.
  22. Manoel74
    @FDONATO O setup está com senha, poderia fornecer?
  23. Manoel74
    O setup está com senha, poderia fornecer?
  24. Manoel74
    Visualizar Arquivo Bios Placa Mãe Atermiter X99H V1.3 Deixe seu feedback . Uploader Manoel74 Enviado 16-02-2022 Categoria Outros
  25. Manoel74
    Mais informações sobre "Bios Placa Mãe Atermiter X99H V1.3"

    32 downloads

    Deixe seu feedback .
