  1. jorge kist
    @elias.girardi @zazulak obrigado pessoal, esperei um pouco pra dar como resolvido pra ter certeza que realmente estava (trauma de achar que estava ok e não estava hahah). Mas era essa questão da sobrecarga mesmo... mais um aprendizado, agradeço muito a vocês mais uma vez
  2. jorge kist
    não entendi nada, mas ele voltou a funcionar colocando na tomada (???) plugei o cabo dele sem querer na tomada ele acionou os 115v na saída, tirei rapidamente e pra minha surpresa, ficou funcionando sigo os testes
  3. jorge kist começou a seguir: SMS Station II ust600bi placa PCIV031240. Liga e desliga logo em seguida , NHS Mini III bivolt 600va - placa Kv30_0 tem somente 45v na saída no modo bateria , Nobreak ups Uompact xpro 1400 ts177 rev04 sem tensão na saída e 1 outro
  4. jorge kist
    olá, tenho esse nobreak na bancada, chegou com o inversor queimado, substituí os dois fets. Ao ligar, ficou zerado na saída, comecei mais testes e troquei o lm324 também aí mudou e começou a sair 45v na saída. A partir daí não consigo encontrar mais nada de errado, a forma de onda nos fets não está correta, o que mais posso testar ou tentar substituir? agradeço a ajuda
  5. jorge kist
    Resolvido! Uln2003 que tinha aqui todos faziam esse problema de desligar e ligar. Recebi um outro nobreak pra sucata, retirei dele e nobreak funcionando!! Agradeço de coração toda a ajuda
  6. jorge kist
    @zazulak cara, era a chave mesmo muito obrigadoo... Porém agora com o estouro do LM, estou com ele ligando e desligando no modo bateria (anexo vídeo). No modo rede, tudo certo e carregando a bateria. VID_20251104_153008.mp4
  7. jorge kist
    @zazulak Obrigado, realmente esqueci de por, ajustado vou dar uma olhada nela, mas só pra tirar a dúvida, ficaria sem a tensão relé de saída? esse relé atraca, porém sem a tensão nele nem NA, NF
  8. jorge kist
    Olá pessoal tudo bem? estou com esse nobreak na bancada, ele veio não tendo tensão de 115v na saída. Revirei ele, testei reles, trilhas, algum curto e nao encontrei nada. Nos pinos que saem do trafo tenho os 115 e 220v no local marcado, porém no relé de saída nao tenho nada aleém da tensão de acionamento dele. Então tive a idéia de trocar o uln2003, lm324 e 358 pois bem aí piorei a situação. Uln2003 - OK mas permaneceu com o mesmo defeito lm358, ok lm324 - quando troquei ele queimou o ch2, um dos mosfets. Troquei os 2 mosfets e novamente o lm324, testei em busca de outro componente danificado, e naõ encontrei ao ligar, novamente queimado o mesmo fet. Coloquei o 324 original dele, porém não tinha mais o modelo de mosfet. Coloquuei o irfb3306, mesmo sabendo da tensão um pouco mais baixa (60v, contra 80 dos originais) liguei novamente, ele fica ligando e desligando alternando entre o led vermelho e verde. Voltei o lm358 original também e sigo com esse problema o que pode estar causando essa falta de tensão na saída? Os fets, ja pedi os originais, para ver se para esse liga desliga agradeço desde já a atenção
  9. jorge kist
    Olá, demorei para responder, @joao lima RV fiz o teste com a lâmpada, segue o resultado. Troquei os drivers e os lms... Ainda tenho o mesmo resultado VID_20250921_184641.mp4
  10. jorge kist
    Olá, tenho essa fonte que chegou pra mim com a ponte retificadora e os capacitores depois dela danificados, troquei ambos, e em uma analise visual percebi que o U2(tny276, troquei pelo 279), estava danificado, colquei o ci referido acima e a fonte não apresenta nem pson nem stanby, acendendo totalmente a lampada de série quando coloco, ou se utilizar a fonte de bancada para verificar curto no fase e neutro da entrada, ela apresenta um consumo de 800 mA e esse mesmo ci aquece muito, já substiui ele por outros dois novos e retirados de sucata, mas sigo com o mesmo problema. Troquei também o lm393 e o 385 que tem proximo retirando ele e testando a placa não encontrei curto em nenhum local a mais, anexarei um vídeo mostrando. Agradeço atenção, quero aprender mais sobre esse modelo de fonte, sei que esse modelo é bem basico, mas tenho outras de servidores que são bem parecidas e com o mesmo tipo de defeito fonte.mp4
  11. jorge kist
    @joao lima RV obrigado pela resposta, não conhecia esse teste.vou fazer, e posto os resultados.
  12. jorge kist
    @Priscila Cristiane oi, tudo bem? testei tbm, é de um nobreak um pouco mais forte do que tenho, mas creio que não tenha problema né. Mas me tira uma dúvida, nas fotos tem as formas de onda, está certo aquela toda estranha e espaçada?Testei em outro nobreak e fica igual em todos os fets. Essa medição tenho só em dois dois 4 fets, mesmo após de trocar eles e inverter os drivers
  13. jorge kist
    @Priscila Cristiane o pior é que estão novos... troquei os dois novamente... e sigo com a dita forma de onda estranha nos fets, e se ligar o trafo, ele "ronca" e desliga... a troca dos outros 3 mosfets foi mais por segurança... nos testes não apresentaram defeito. Troquei os 4 novamente, usando originais de uma sucata que tinha aqui com o processador torrado. Porém sigo com os mesmos defeitos... testei trilhas também, para ver se tinha algo rompido, que pudesse causar isso ou resistores alterados, mas até agora não encontrei nada
  14. jorge kist
    @Priscila Cristiane fiz um teste, creio que não muito correto, mas inverti os drivers para ver se o problema "mudava de lado" e permaneceu as medicoes como antes no osciloscópio... então posso supor que não são os drivers? ou troco igual para ter certeza
  15. jorge kist
    @Priscila Cristiane Obrigado pela resposta, testei eles antes de ligar, e o curto havia sumido... vou tentar conseguir os drivers pra trocar... troquei também o capacitor de 470 25v junto com os fets. então provavelmente é o driver mesmo
  16. jorge kist

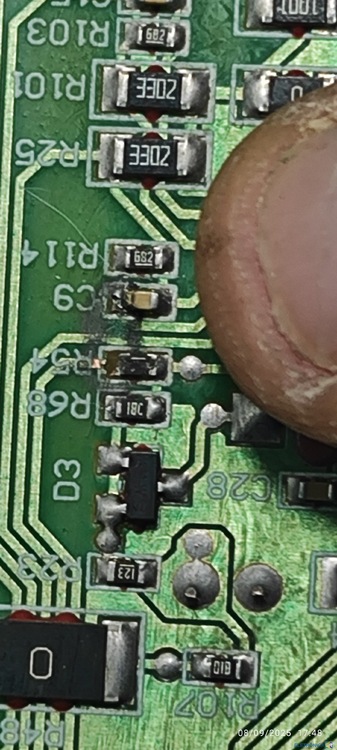

    Olá, estou com esse nobreak na bancada e precisaria uma ajuda. Ele chegou pra mim com o R54, o lm324(ic4) e c9 danificados Troquei os componentes, porém ao ligar com carga, estourou novamente os mesmos componentes. Substitui os componentes novamente e percebi que um dos fets do inversor também havia entrado em curto. Substitui ele, passou a ligar, o trafo ronca forte e desliga Troquei os outros 3 fets por segurança mas sigo com o mesmo problema. Desligando os fios branco e azul ele para ligado, porém medindo com osciloscópio em dois tenho uma medição normal e nos outros uma medição meio errática (vou anexar fotos e vídeos) o que mais poderia testar? Podem ser ic5 e ic6? Medindo eles, não aparenta estar em curto VID_20250909_105841.mp4 VID_20250909_104810.mp4
