JoacirMM

Como nas Samsung esta T-con não liga com o(s) 'cab' de tela desconectados... As placas con da tela conectam os primeiros e últimos pinos dos 'cab', só fazer os jumps que a placa T-con ligará e poder-se-á medir todas as fontes...

Como nas Samsung esta T-con não liga com o(s) 'cab' de tela desconectados... As placas con da tela conectam os primeiros e últimos pinos dos 'cab', só fazer os jumps que a placa ligará e poder-se-á medir todas as fontes...

. Issto sr antonio satro! . Falta uma informação crítica para exatidão, o DIÂMETRO DO DISCO, que, se incorreto resultará em ajustes errados...

Preciso do esquema da SEMP TOSHIBA LE4057I(C), problema de placa principal! Sem imagem...

Dump da memória flash TV Philco TP14U56-TP20V56-TP29C21.p - Schematic Este arquivo consiste em um pacote técnico contendo diversos manuais de serviço e esquemas elétricos para televisores de tecnologia LCD e LED de diferentes marcas e modelos. O conteúdo é voltado para suporte ao diagnóstico e reparo de placas de sinal, fontes e circuitos de driver de LED. Conteúdo do pacote: Philips: 42PFL3604 (Manual de serviço)AOC: Modelos séries L 42, 47 H, D 831Philco: Modelos TP14U56, TP20V56 e TP29C21Panasonic: TC-49EX600B (Chassi KM32)Samsung: Manuais para séries UEXXES5000, UEXXEH5XXX, UEXXEH52XXX, UEXXES4000, UEXXEH4000TCL: 32S6500S (Chassi RT41PB-AG)LG: 47LM8600-CA (Chassis LC23E e LJ23E)Fontes/SUS (LG): Esquemas para EAY62608901 (EAX64427101 / LGP4247L), EAX36752501, EAX64905301 (Driver LED MAP3202) e EAX64327601 (EAX61124201)Cuidados técnicos: Antes de iniciar qualquer procedimento, verifique se o modelo do seu equipamento e o código da placa coincidem exatamente com o manual selecionado.A utilização de esquemas incompatíveis pode levar a diagnósticos incorretos ou danos adicionais aos componentes.Sempre realize o backup de memórias (BIOS/EEPROM) originais antes de qualquer tentativa de regravação.Ao trabalhar com fontes de alimentação (SUS/Power Supply), tome precauções contra descargas elétricas, descarregando capacitores de filtro antes de manusear a placa.Para baixar este arquivo, é necessário possuir Créditos EBR ou uma assinatura VIP ativa. Caso ainda não tenha créditos, participe do fórum ajudando outros membros ou consulte o Sistema de Créditos do EletrônicaBR. Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível. Informações do Arquivo Uploader JoacirMM Enviado 13/03/2024 Categoria TV - Esquemas e Manuais Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

Datasheets de MOSFETs e transistores - Parâmetros e equivalentes - Schematic Este pacote reúne uma coleção de datasheets em PDF focados em transistores MOSFET, com parâmetros técnicos detalhados como tensão de limiar de gate (Vgsth), tensão dreno-fonte (VDS), resistência dreno-fonte (RDS(on)), corrente de dreno (ID), potência dissipada (PD) e encapsulamentos. Inclui também um arquivo de referência cruzada para equivalentes de MOSFETs com Vgsth de 4V. Conteúdo do pacote: MOSFET Vgsth 4V Equivalent Transistors.pdf (361,9 KB) – Tabela de equivalência para MOSFETs com limiar de 4V.0V7~2VGth 30VDS NMOSFET+D SO-8 FDS9435A-NL.pdf (961,3 KB) – Datasheet do MOSFET canal P FDS9435A-NL, 30V, SO-8.1,5~2,5de20VGS 7,9mRDS 40VDS 50~120A 36W 2SK4075B.pdf (500,9 KB) – Datasheet do 2SK4075B, 40V, 50~120A.2,5~3,5 Vgsth 30W 150° 6A8cc 27A2pp 650VD 008rds TK7A65W TO-220F.pdf (319,8 KB) – Datasheet do TK7A65W, 650V, TO-220F.1,7~2,5de20VGS 21~45mRDS 040VDS 20~70A 16~42W TO-252 P2504BDG.pdf (462,8 KB) – Datasheet do P2504BDG, 40V, TO-252.1,8~2,8de20VGS 85mRDS 150VDS 13,5~35A 1,6~83W TO-252 AOD256 Rohs.pdf (299,2 KB) – Datasheet do AOD256, 150V, TO-252.1~2V5 Vgsth STK18N05L STK18N06L ~ STK1820F.pdf (288,2 KB) – Datasheet da série STK18N05L/STK18N06L.2,4~3,4Vgth 10Vg 60V 50~125W 30~140A 3,2mΩ D0V7 135A AOB66616L.pdf (425,2 KB) – Datasheet do AOB66616L, 60V, 135A.Os arquivos trazem curvas características, limites máximos, gráficos de operação e recomendações de aplicação. Ideal para consulta rápida em projetos de fontes chaveadas, conversores DC-DC, drivers e reparos eletrônicos. Observação: Verifique sempre a compatibilidade com o seu projeto antes de substituir componentes. Para consultas complementares, utilize ferramentas online de busca de equivalentes. Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. Informações do Arquivo Uploader JoacirMM Enviado 20/11/2023 Categoria Datasheets Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

Usei o do HT-D450, HT-D550 e deu tudo certo! Em: https://www.electronica-pt.com/esquema/esquemas-dvd/samsung-dvd-schematics/samsung-ht-d450-ht-d550-43636/

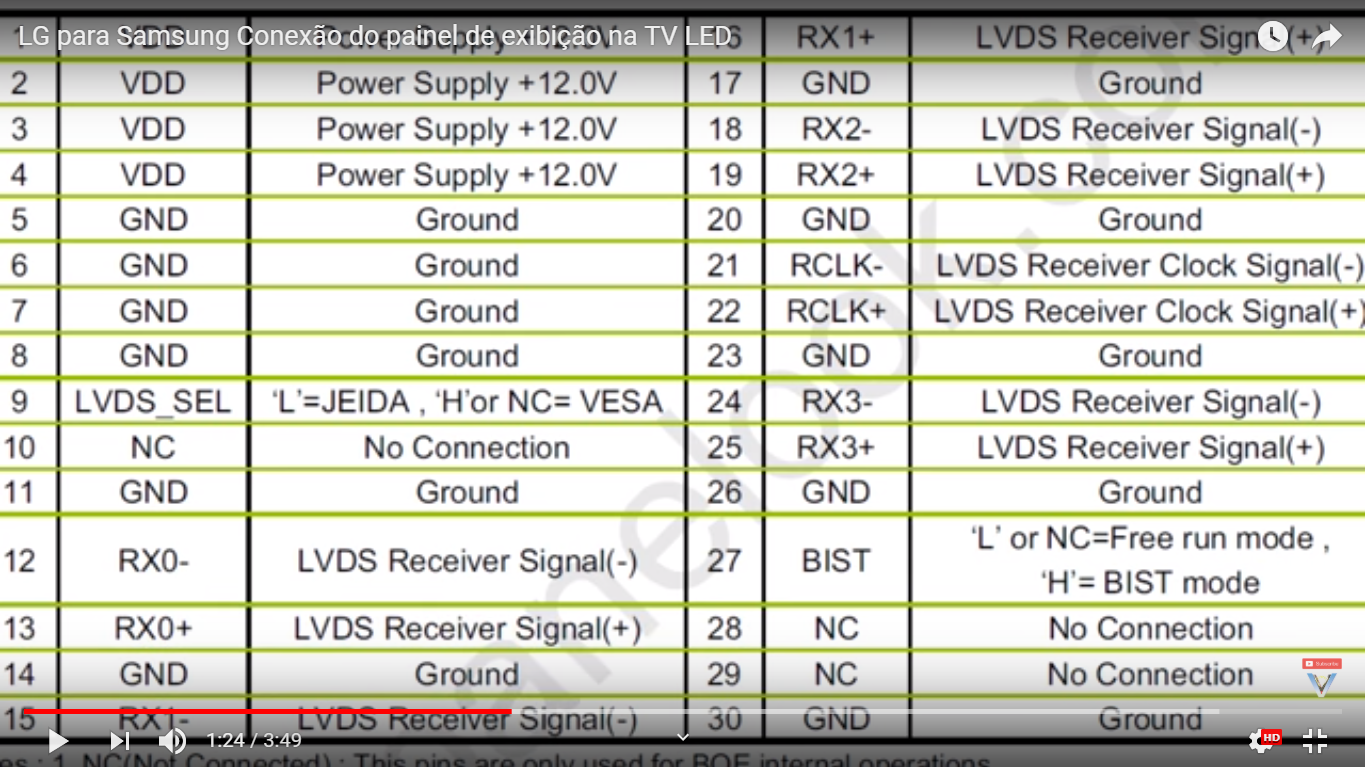

Se alguém se dispuser ou quiser colaborar eu quero reunir dados sobre PADRÕES(vesa, jeida &...), TIPOS, e CONTROLE(lvds &...) de TELAS LCD, básicas, HD, FHD e outras, para fins didáticos e compartilhamento gratuito. Desde já agradeço a todos que queiram participar! Muitos técnicos hoje em dia deixam de prestar serviços por falta de suporte, e a industria, como sabemos, trabalha para isto mesmo e oculta tudo o que pode. Inclusive a fórmula do cristal líquido que é ridiculamente simples, com simples adição de duas substâncias comuns a exatos 50%!!!

Peguei uma cce c420 hoje com mesmo sintoma hoje, após troca do retificador dos 5V voltou a obedecer comandos e ativar indicador (led/console) agora tenho que fazê-la acender as lâmpadas...

Não entendi porque o "novato", espero que seja no site. Sou técnico a quase 40 anos... kkk

Olá pessoal, perdoem a demora em retornar, tive que fazer uma viajem imprevista ... Descobri defeito na fonte que concluí ser um mau contato que a fazia disparar mas após um 'retrabalho' de solda na pci o problema desapareceu. Agradeç o pelo interesse e atenção. Valeu!

Vários dias...
