Esquema da t-com t460hw03-v4+cb (T-COM USADA EM VARIAS MARCAS DE TV) Visualizar Arquivo Esquema da t-con T460HW03-V4+CB t-com usada em varios modelos de tv Uploader CONCEITO ABSTRATO Enviado 09/07/2024 Categoria Diversas

Olá. Não é sobre TV, é sobre monitor, geralmente entre 19" e 24", que já têm a Tcon embutida na tela e vamos deixar ela como está. Tenho um conhecido que mexe com sucata, que pega monitores com tela quebrada e placa estragada, ele vai na tentativa e erro combinando um com outro e de vez em quando dá certo, mesmo sendo marcas e modelos diferentes. Às vezes a imagem fica de ponta cabeça, às vezes fica perfeita, às vezes danifica a tela, pelo pouco que sei. Já pesquisei compatibilidade no fórum e encontrei apenas falando sobre o Samsung SA300: Nos tópicos dizem para começar procurando o datasheet e verificando o número de vias que alimentam as tiras de LED. Ok. Olhando o datasheet dessa Samsung especificamente também constam 4 pares de vias RXIN negativo e positivo, sendo Differential Data Input. E um par de RXCLKIN negativo e positivo. Pino 1 é No Connection (for DVR : CTL); Pino 2 é No Connection (for DVR : CE). Em breve vou desmontar monitores LG e AOC, procurar o datasheet de suas telas, e comparar as pinagens. Minhas dúvidas são: 1 - Posso ignorar os pinos CTL e CE se forem diferentes? 2 - Por enquanto não pretendo trocar resistores na placa lógica, se eu identificar que os pinos VCC, RXIN e RXCLKIN são nas mesmas posições, posso conectar sem medo de estragar a tela e a placa? 3 - Tem algum outro pino importante que preciso ficar atento? 4 - Já ouvi falar resumidamente que ao conectar a tela, antes de ligar o monitor na tomada, precisa conferir se alguns pinos não ficam em curto entre si. Seriam esses só os pinos RXIN e RXCLKIN? Tem alguma outra precaução que posso tomar pra evitar danos? Eu até encontrei esse arquivo e tem uns poucos monitores no meio das TVs, mas essa tabela me diz por exemplo se a tela do LG E1941C é compatível com a tela do LG E2041c? Na coluna "Linha compatível" estão escritos "VESA 75/100" em ambas.

Olá Quarto cliente que enfrenta este mesmo problema e já ocorreu com as marcas HP, Xerox e Sharp. Vendo placas lógicas pela internet e os compradores, ao instalarem na impressora, afirmam que o equipamento liga, mas não surge nada no painel de tarefas... nenhum caractere E não tenho fácil acesso às máquinas dos mesmos porque moram em outros estados Antes de anunciar a peça, faço os testes de impressão, digitalização e fotocópia para ter certeza que o comprador receberá uma peça 100% Já vendi várias outras placas lógica, mas nunca apresentem este sintoma de painel sem caracteres. Imagino que seja dois motivos: incompatibilidade de modelos ou falta de aterramento Alguém passa por este problema? Ou já passou?

Calibração de TVs várias marcas Visualizar Arquivo Ensina a calibrar tvs pelo modo de serviço. Uploader Marcelo Maia Paixão Enviado 18-07-2020 Categoria TVs Plasma, LCD, Led e CRT

Dicas técnica TV em varias marcas em pdf treinamento Visualizar Arquivo Uploader Jacqueline Costa Enviado 25-01-2020 Categoria TVs Plasma, LCD, Led e CRT

ola amigos estou aqui para disponibilizar esquemas de ECUs tenho varias marcas e modelos entrei nesse fórum por que precisava de um esquema de uma placa mãe que eu tenho comecei a enviar meus esquemas que tenho mesmo assim não consegui o que eu precisava então se alguém precisar e só entrar em contato comigo watts app #Editado# terei prazer em ajudar sem pedir nada em troca.

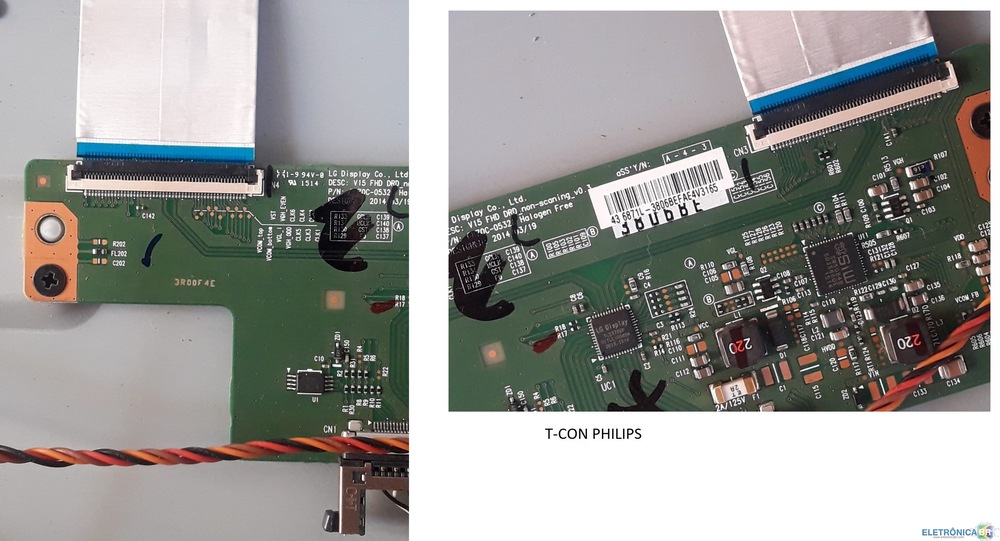

Bom dia carissimos colegas, eu tenho aqui uma tv Philips de 43 pol com tela quebrad e uma tv Multilaser de 43 pol com a placa unificada queimada e a tela esta boa. Estou pensando na possibilidade de usar a tela da Multi na Philips, mas para isso preciso da ajuda dos colegas do forum. A Multi não tem placa t-con, tem uma unica placa e está dificil encontrar no mercado uma placa nova. E tenho uma Philips precisando da tela, seria uma solução sem "custo alto" usar a tela da outra tv, ela tem a pl. da fonte, a principal e a t-con. Só que os flats lvds são diferentes, os da multi são mais largos, (35,5mm / 68pinos) e da Philips são mais estreitos (26,5mm / 51 pinos). Embora no datasheet indica semelhança, ambas com 51 pinos: https://www.panelook.com/appmodlist.php?st=&pl=&so_attr=&applications[]=203&signal_type_category=90 OBS: Para quem não conhece, para usar este site, tem que pegar o codigo da tela da tv que fica numa etiqueta colada na placa v-con e abrindo o panelook vá na barra de pesquisa e coloca ali o codigo da tela e terá acsso a todas as informações da mesma. LG Display LC430DUY-SHA1 Summary (Philips ) Panelook agora tem 2 fichas técnicas do LC430DUY-SHA1 lançadas pela LG Display Co., Ltd. (doravante denominada LG Display). De acordo com a folha de dados com a versão Ver1.0 que foi lançada em 7 23 2014, LC430DUY-SHA1 suporta tela 1920(RGB)×1080 (FHD) com proporção de 16:9 (W:H), cujos pixels são organizados em Faixa Vertical RGB. Quanto aos detalhes mecânicos, possui área ativa de 941,184(L)×529,416(A) mm, tamanho de contorno de 953(L)×539,2(A)×1,4(P) mm, com tratamento de superfície de Antiglare (Haze 1%) , Revestimento duro (3H), peso líquido de 1,50Kgs (Typ.), utilizando chapa de 0,50+0,50 mm mm. Como um produto CELL transmissivo IPS, Normalmente Preto, o LC430DUY-SHA1 pode fornecer taxa de contraste transmissivo de 1200:1, ângulo de visão de 89/89/89/89 (Min.)(CR≥10) (L/R/U/D) , melhor direção de visualização em Symmetry e tempo de resposta de 8 (Typ.)(G a G)(B a W) ms. A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores 68% (NTSC). Este produto não tem luz de fundo. O LC430DUY-SHA1 utiliza LVDS (2 canais, 8 bits) como sistema de entrada de sinal, que é conectado por um conector de 51 pinos com tensão de alimentação de 12,0V (Typ.). A taxa de quadros vertical típica (Fv) é de 60Hz. Para obter os detalhes mais recentes do produto LC430DUY-SHA1, recomendamos que você consulte a folha de dados listada em Panelook.com ou entre em contato com a LG Display ou seu distribuidor. Todos os detalhes da especificação são inseridos pelos engenheiros da Panelook de acordo com a folha de dados, mas não podemos garantir que a especificação listada esteja totalmente correta. BOE HV430FHB-N10 Overview ( Multilaser ) O HV430FHB-N10 é um produto de tela de exibição TFT-LCD a-Si de 43 polegadas da BOE, sem luz de fundo, sem tela sensível ao toque. Com base na folha de dados da versão mais recente Rev.P1, lançada em 8 14 2019, o HV430FHB-N10 suporta exibição 1920(RGB)×1080 (FHD) com proporção de 16:9 (W:H), cujos pixels são organizados em RGB Vertical Stripe. Quanto ao detalhe mecânico, possui área ativa de 940,896(L)×529,254(A) mm, tamanho de contorno de 950,896(L)×541,75(A)×1,4(P) mm, com tratamento de superfície de Anti-reflexo (Haze 1%) , Revestimento duro (3H), peso líquido de 1,51Kgs (Typ.), utilizando chapa de 0,50+0,50 mm mm. Como um produto ADS, Normalmente Preto, Transmissive CELL, o HV430FHB-N10 pode fornecer taxa de contraste transmissivo de 1200:1, ângulo de visão 89/89/89/89 (Typ.)(CR≥10) (L/R/U/D) , melhor direção de visualização em Symmetry e tempo de resposta de 8 (Typ.)(G a G) ms. A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores 72% (NTSC). Este produto não tem luz de fundo. O HV430FHB-N10 utiliza LVDS (2 canais, 8 bits) como sistema de entrada de sinal, que é conectado por um conector de 51 pinos com tensão de alimentação de 12,0 V (Typ.). A taxa de quadros vertical típica (Fv) é de 60Hz. Para obter mais detalhes do produto HV430FHB-N10, recomendamos que você consulte a folha de dados listada em Panelook.com ou entre em contato com a BOE.

pessoal achei esse link na internet onde é disponibilizado diversas bios para notebooks , vale apena deixar por aqui. **EDITADO** espero que ajude alguém por aqui.

Visualizar Arquivo Diagramas electricos de varias marcas Diagramas electricos de varias marcas en PDF Uploader holy Enviado 14/06/2023 Categoria Esquemas elétricos

Oi Pessoal, Tenho consertado alguns desses produtos: bebedouros, adegas que usam placas, que se assemelham no funcionamento das fontes de computador. Quando é o elemento Peltier, ventilador, algum capacitor estufado...fácil. Um problema que tenho pego quando é os transistores chaveadores em curto. Faço uma geral, em todos os capacitores (primário e secundário), nos transistores menores do oscilador, diodos, etc. E algumas placas, dessas que tem vários componentes pifados, voltam em alguns dias, com marca de aquecimento na placa em torno dos transistores chaveadores. Dou uma nova geral, analiso várias coisas, tudo ok. Alguns componentes, chego a trocar, mesmo medindo bons...E continua aquecendo muito os transistores. Cheguei a usar transistores de reator e de fontes de PC de sucata, ou seja, componentes originais. Chego a desconfiar dos trafos chopper, visto que não acho nada. Consertei muita fonte de PC, não davam esses problemas... Alguém tem alguma experiências com esses produtos, ou já passou por isso? Desde já, Obrigado pela atenção. Moacir
