Em SSDs com desgaste alto na NAND, gravando firmware na capacidade total pode corromper arquivos ou dar erro. Eu já consegui consertar desativando CH ou CE, reduzindo a capacidade, mas pararam de corromper. É fácil em controladora SM, Silicon Motion. Phison complica um pouco. Tenho um SSD PNY 240GB com PS3111 e 8x NANDs Toshiba 96L BiCS4 TLC 16k 256Gb/CE 256Gb/die. Já gravei firmwares SBFM61.3 e SBFM61.5 (usando s11-flasher), em ambos casos durante os testes de controle de qualidade ele volta a SATAFIRM. Tenho bridges USB-sata JMS561, JMS583, JMS578. Tentei usar o MPtool da Phison, detecta o disco, mas depois de apertar start sempre dá erro "M_D52 check icver. fail". Ainda não tenho um SSD-opener pra tentar. Alguém já conseguiu reduzir / mudar configuração de CH ou CE em Phison usando o s11-flasher? (talvez no hex editor) Ou talvez saiba o motivo que causa esse erro "M_D52"?

Acrescentando: esse modelo também é usado em marcas: Mancer, Macrovip, BPC, BRX, Yon, Huananzhi. Super IO ITE (existe outro modelo diferente que usa Super IO Nuvoton, e que tem DisplayPort, não garanto compatibilidade até o momento)

@jaardellnk agradeço, mas a minha não tem esse código iniciado em G escrito, por acaso vc teria foto desse modelo pra comparar? EDIT: pesquisei, o modelo que vc upou também é usado nas marcas Mancer, Revenger, Knup, Macrovip, BPC, BRX, Yon, Huananzhi. Mas essa aí usa Super IO ITE (a minha é Nuvoton), tem 2 portas USB 2.0 junto da rede (a minha tem apenas a rede), e a sua não tem DisplayPort (a minha tem). Em último caso se não conseguir com outra, tento com a sua, obrigado.

Estou com uma placa GoLine A520M-G (sem rev), segue foto abaixo. Super IO Nuvoton NCT5567D-B. É similar à Machinist A520M-GL, painel traseiro com DisplayPort, HDMI, VGA e resto nas mesmas posições, e pela foto da internet também parece ser Super IO Nuvoton (as outras que vi foto eram ITE). Procuro Bios de alguma das duas, Goline ou Machinist. Já gravei Bios da Mancer MCR-A520M-DXV4 (eu tinha dump de uma funcionando), deu bip único como se tivesse funcionado, Num lock funciona no teclado, mas não está reconhecendo placa de vídeo off-board. Não tenho aqui pra testar Ryzen 4500G nem 5600G por exemplo, talvez funcionaria no vídeo integrado. (OBS: Athlon 3000G e Ryzen 3400G são incompatíveis com essas A520 genéricas)

Acrescentando novas informações: - Também existe um conector Asus "TPM" maior, acrescenta 4 pinos que não serão usados, pode manter o mesmo cabo, fiz o teste. - Nas placas AsRock modernas o conector agora se chama SPI_TPM_J1 e os pinos são menores, de 2.0mm de largura. Fiz o teste gravando por cabo numa H570M PRO4 e funcionou. - Eu uso CH341A e software NeoProgrammer 2.2.0.10 upgrade 30_12_2023. - Em alguns lugares recomenda-se tirar toda a alimentação da fonte ATX, e até a própria pilha CR2032, para não ter nenhuma outra fonte de energia na placa (que pode ativar o Write Protect do chip).

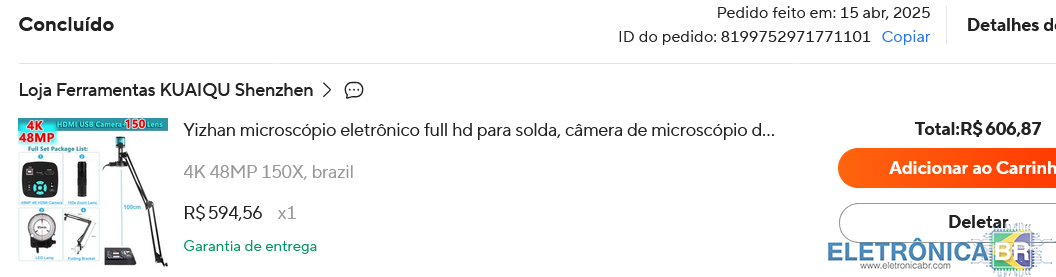

Atualização: Comprei o modelo de 48 MP, HDMI + USB, 4K (mas só uso em 1920 x 1080), lente de 150x, LEDs para iluminar, braço articulado, controle remoto. Encontrei um vendedor que envia direto do Brasil, não paguei impostos. Prós: imagem excelente, tem a opção de usar como webcam USB e ir trocando janelas enquanto vc vê o boardview / schematic. A lente tem um grande ajuste de foco, permite deixar bem perto ou bem longe da placa. Os LEDs têm ajuste de luminosidade. Se for usar cabo USB a princípio não precisa usar a fonte 12v, só se quiser uma alimentação backup pro caso de mal contato. Eu uso pra fazer gravação de consertos pra postar em redes sociais e mostrar pra clientes. Contras: O conector USB no microscópio veio meio frouxo, às vezes ele desconecta e reconecta. O tripé não é totalmente firme, se vc bater na câmera vai tremer por alguns segundos. E como a USB é 2.0 tem cerca de 0,2 segundo de atraso, mas se vc conectar direto no HDMI a imagem é em tempo real (talvez aí vc precise de um segundo monitor pra olhar o boardview). De qualquer forma, excelente custo benefício, recomendo, paguei R$ 606 o kit inteiro do Aliexpress direto do Brasil, sem impostos.

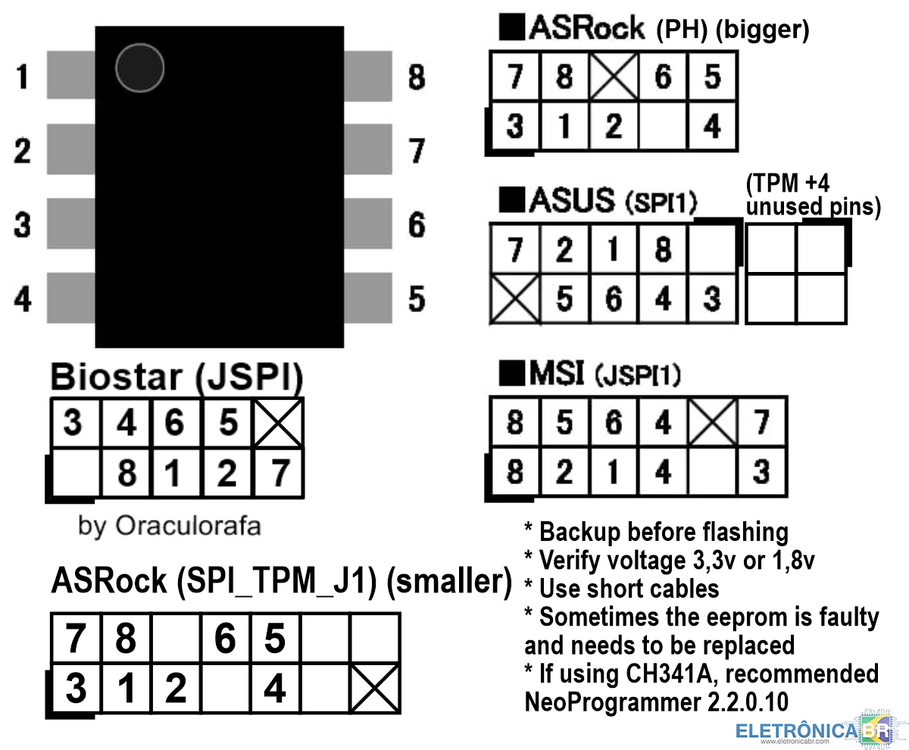

Desculpe reviver um tópico antigo, estou agregando informações novas, e reforçando algumas pela minha experiência. Em resumo, os cabos funcionam e são uma excelente ideia, eu e meus funcionários já usamos umas 20 vezes e vem dando certo, em placas que têm o conector para encaixar, desde que seu gravador forneça a tensão exata o tempo todo, o chip esteja bom e o cabo seja curto. Mais detalhes abaixo: - BIOSTAR é a maior novidade. Não encontrei na internet cabo pra gravar dessa marca, nem o pinout do conector, então eu medi continuidade, e estou divulgando publicamente a ordem dos pinos. Testei numa placa Biostar H510, cabo de 20cm, e funcionou a gravação. - Quanto mais curto o cabo, melhor. Eu venho usando de 20 cm porque já comprei desse tamanho, mas se fosse possível 10cm não deixaria dúvida. Quanto mais puro o cobre melhor, qualquer 1 ohm pode fazer diferença. Deixo link do que eu comprei, que não precisa fazer solda, apenas encaixe rápido. - Atenção, nas placas Asus, MSI e Biostar o conector é 2,0mm e nos outros lugares o conector é 2,54mm. https://pt.aliexpress.com/item/1005006439043824.html Já em AsRock é 2,54mm dos dois lados, pode modificar um cabo de USB ou áudio frontal, foi o que eu fiz. - Ignore o padrão MSI pequeno, use o cabo padrão MSI maior que também serve no padrão pequeno. Como existem 4 padrões diferentes atualmente, recomendo vc comprar ou criar 4 cabos diferentes, aí não precisa ficar mudando a posição toda vez. Identifique o pino 1 com esmalte / verniz vermelho ou algo assim. - O alicate jacaré é uma ideia velha e ruim, porque é provável dar mal contato e desgasta com o tempo. Já esse cabo comprado encaixado fica muito firme. - Isso só funciona em placas que vêm de fábrica com o conector do lado da eprom, elas são projetadas pra serem gravadas assim. - Quando a placa não vem o conector de fábrica, é provável que ela tenha alguns resistores nas trilhas da eprom, o que faz a tensão diminuir e prejudica a gravação. Remova e grave fora. - Quando vc grava usando o cabo e não dá certo, o chip eprom pode não estar 100%, ou ainda o seu gravador pode não estar fornecendo a tensão certa durante a operação. Para conferir, coloque fazer uma operação de leitura, e meça com um multímetro a tensão entre o pino 8 e o GND, se está 1,8v ou 3,3v conforme o caso. - Tenha chips de reserva pra quando precisar trocar, de sucatas ou comprados da China. - Se vai gravar com cabo, antes faz o DUMP / backup da original caso queira tentar recuperar informações como MAC, UUID ou algo assim. Segue foto dos 4 cabos que eu montei e uso junto com os funcionários, usando os fios comprados no link acima. Eu derreti a superfície dos plásticos pra eles ficarem grudados na posição certa. Se precisarem de mais dicas podem pedir.

Olá, tenho uma assistência focada em placa mãe de PC de mesa, fazemos consertos há uns 3 anos e vem dando certo. Mas o microscópio que usamos é daqueles USB de uns 40 reais, não tem um apoio decente, a resolução é 640 x 480, e pra ampliar de verdade precisa quase encostar a lente na placa. Quero fazer um upgrade, mas nada muito luxuoso, e não quero trinocular, já temos o óculos com lente ampliada e não temos costume de usar. Uma "webcam" 1080P + lente 130x acoplada + braço articulado já vai atender a necessidade. No Aliexpress vi algumas promoções de valores a partir de 450 + impostos. Minha preferência é que tenha conexões HDMI + USB, não precisa ser 4K, e não precisa ter tela embutida, vou usar o monitor de bancada. Alguém já comprou microscópio USB da China, sabem se são bons? Câmera HD de saída USB digital 48MP 4K 1080P + lente de zoom 130X Suporte cantilever para conjunto - https://a.aliexpress.com/_mKOJnvv 4k microscópio câmera digital usb com lente de montagem c 10x-150x luz led ferramenta braçadeira de mesa - https://a.aliexpress.com/_mq1NZYn Câmera Microscópio Sony IMX307, 2K, VGA, HDMI, USB, TF, 1080P, 48MP, 50MP (esse não tem a lente, mas vários tipos de câmera, prefiro a de 20MP HDMI USB, teria o custo da lente separada depois) - https://a.aliexpress.com/_mNdviVd Já olhei o tópico fixado de microscópios, faz anos que não postam nada lá, apenas um colega que em 2022 comprou uma versão dessas apenas com conexão VGA e lente 180x e comentou que a área de trabalho é pequena, que pretendia comprar um suporte mais alto. Conhecem algum outro modelo atual de bom custo benefício? Ou esses que listei estão ok?

Eu usei uma 936 durante muito tempo, sempre comprei resistência avulsa A1322 e dá pra trocar, vem os 4 fios das cores identificadas. Infelizmente a minha agora deu problema na estação mesmo, porque ela nunca desliga com dois ferros diferentes, alguma via deve ter sido interrompida. Acabei substituindo por um ferro 60w com regulagem de temperatura 250 até 400 graus aproximadamente, um círculo que gira no corpo do próprio ferro, cabo na cor azul, custa uns 40 reais na Shopee. O único inconveniente é que não tem botão liga e desliga, eu improvisei um botão no cabo AC.

Para mim 8x8 está sendo suficiente até o momento, na época que eu comprei estava mais barato e eu não havia encontrado essa opção que vc citou. Se 8x8 resolve pra mim, certamente 32x24 certamente vai resolver pra vc. Adicionalmente, a minha câmera é limitada a 105 graus, essa aí diz que detecta temperaturas maiores, só não posso afirmar se é realmente os 300 graus que divulga. Olhando os dois lado a lado parecem ser bem semelhantes, mas eu não conheço. O máximo que vc vai conseguir são avaliações de outras pessoas, como:

BoardView Gigabyte GA-Q77M-D2H Rev. 1.01 - Schematic Identificação Placa-mãe: Gigabyte GA-Q77M-D2HRevisão: 1.01Tipo de arquivo: BoardView (formato TVW)Fabricante: GigabyteFinalidade Este arquivo contém o diagrama de leiaute da placa (BoardView) no formato TVW, utilizado para consulta de trilhas, componentes, nets, conectores e pontos de teste. É uma ferramenta essencial para diagnóstico eletrônico, localização de componentes e análise de sinais em reparos de placas-mãe desktop. Conteúdo do pacote Gigabyte GA-Q77M-D2H REV1.01 Boardview.tvw (3,12 MB)Observações de compatibilidade O arquivo é compatível com softwares que abrem formato TVW, como OpenBoardView, BoardViewer ou similares.Confirme a revisão da placa (1.01) antes de utilizar, pois revisões diferentes podem ter leiaute distinto.Não substitui o esquema elétrico (schematic); para análise completa de circuitos, utilize ambos os documentos em conjunto. Identificação técnicaTipo de material: BoardViewEquipamento: placa-mãeMarca/fabricante: GigabyteModelo/código: GA-Q77M-D2HRevisão: 1.01 Informações do Arquivo Uploader Oraculorafa Enviado 27/09/2024 Categoria Gigabyte Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

BoardView Gigabyte GA-F2A68HM-S1 Rev. 1.1 - Schematic Documentação técnica em formato BoardView (.tvw) para a placa-mãe Gigabyte GA-F2A68HM-S1, revisão 1.1. Arquivo destinado ao apoio em diagnóstico e reparo de placas-mãe desktop, permitindo consultar posições de componentes, trilhas e interligações do circuito. Identificação técnica Fabricante: GigabyteModelo: GA-F2A68HM-S1Revisão da placa: 1.1Tipo de arquivo: BoardView (.tvw)Conteúdo do pacote Gigabyte GA-F2A68HM-S1 Rev 1.1 BoardView.tvw (1,86 MB)Aplicação e cuidados O BoardView é uma ferramenta de consulta para orientação em reparos, permitindo localizar componentes, nets e pontos de medição na placa. Antes de utilizar, confirme se a revisão da placa corresponde exatamente à Rev. 1.1 do modelo GA-F2A68HM-S1, pois revisões diferentes podem apresentar diferenças na disposição de componentes e conexões. Não utilize este arquivo como esquema elétrico completo; para análise aprofundada de circuitos, consulte também o schematic correspondente, se disponível. Informações do Arquivo Uploader Oraculorafa Enviado 27/09/2024 Categoria Gigabyte Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

Esquema elétrico placa-mãe Gigabyte GA-F2A55M-DS2 - Rev. 1.02 - Schematic Visão geralEsquema elétrico completo da placa-mãe Gigabyte GA-F2A55M-DS2 na revisão 1.02. Documento com 25 páginas, ideal para reparo e análise de circuitos, incluindo diagrama de blocos, memória, alimentação, áudio, rede e periféricos. Plataforma e chipsetSoquete: AMD FM2 (suporte a APUs AMD série A e Athlon)Chipset: AMD A55 (FCH – Fusion Controller Hub)Memória: 2 slots DDR3 DIMM, suporte a DDR3 1066/1333/1600/1866 (não buffer)GPU integrada: Depende da APU instalada; saídas DVI, VGA (via conversor) e RGBPrincipais componentesÁudio: Codec Realtek ALC887-VD2 (HD Audio)Rede: Realtek RTL8111E-VL (Gigabit Ethernet)Super I/O: ITE IT8728 (monitoramento, COM, teclado, mouse)Clock: Gerador RTM880T-792BIOS: SPI Dual-BIOS (2 chips)Conectores e slots1 slot PCIe x16 (físico x16, elétrico x4 ou x16 conforme APU)1 slot PCIe x11 slot PCI4 portas SATA II (via chipset)8 portas USB 2.0 (4 traseiras, 4 via headers)Áudio frontal, COM, LPT (via header)Identificação técnicaTipo de material: Esquema elétricoEquipamento: monitorMarca/fabricante: GigabyteModelo/código: GA-F2A55M-DS2Revisão: 1.02 Conteúdo do pacoteArquivo: Gigabyte GA-F2A55M-DS2 1.02 schematic.pdf (770,6 KB)Páginas: 25, incluindo histórico de revisões, diagrama de blocos, circuitos de memória, alimentação, PCIe, USB, SATA, áudio, rede e conectores.Cuidados de compatibilidadeEste esquema corresponde à revisão 1.02 da placa (PCB versão 2.1). Verifique a revisão da sua placa antes de usar, pois versões anteriores podem ter diferenças nos circuitos de alimentação, sensoriamento de áudio e trilhas. O documento é destinado a técnicos e não substitui o manual do usuário. Informações do Arquivo Uploader Oraculorafa Enviado 27/09/2024 Categoria Gigabyte Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download
