em análise Defeito- Nobreak queimando D44h11 ao ligar, modelo Power Vision II uPV2200BIFX PCI V007240

[rodrigorudess]

Olá, gostaria do esquema do Nobreak SMS

Modelo: Power Vision II uPV2200BIFX

PLaca: PCiV007240



o nobreak se ebcontra com bateria runs e circuito de recarga danificado faltando componanes e outos carbonizados.
R 106, R38, D15, D5



Editado: 15 de Fevereiro de 2023 por rodrigorudess

[eufernandes]

23 horas atrás, rodrigorudess disse:

Olá, gostaria do esquema do Nobreak SMS

Modelo: Power Vision II uPV2200BIFX

PLaca: PCiV007240



o nobreak se ebcontra com bateria runs e circuito de recarga danificado faltando componanes e outos carbonizados.
R 106, R38, D15, D5

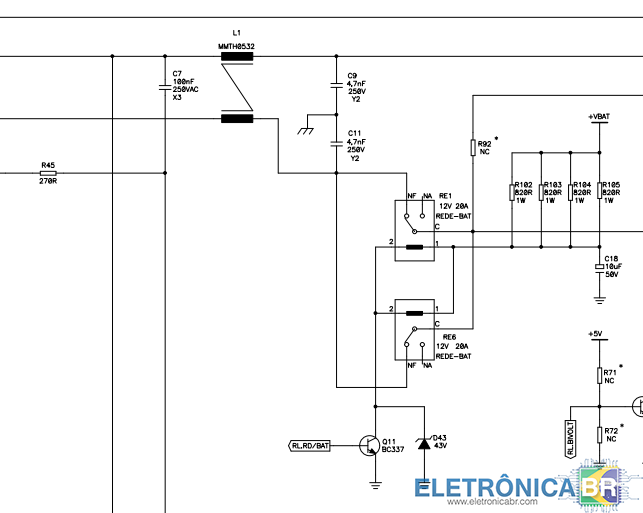

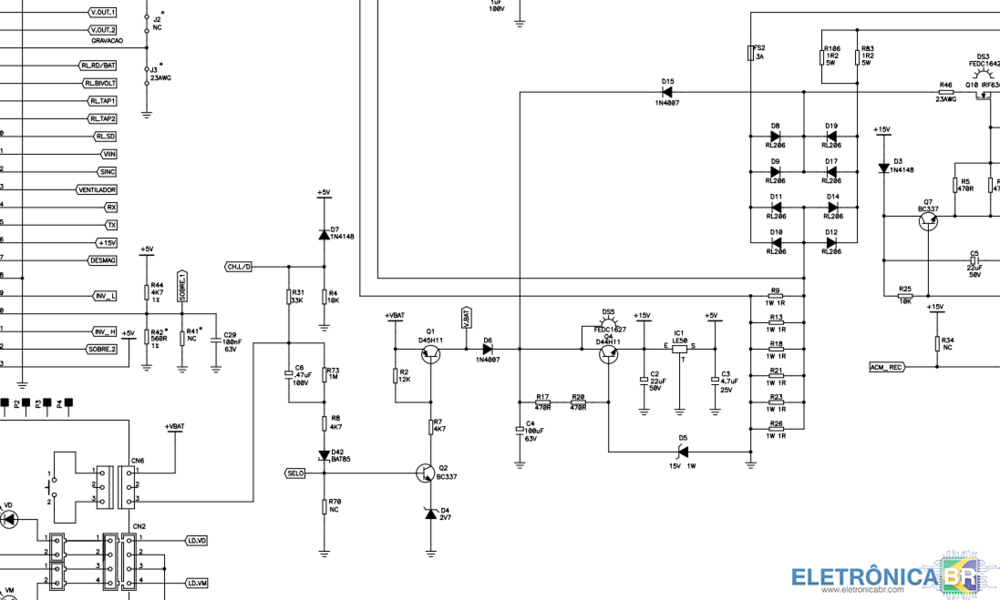

Bom dia da uma olhada nesse esquema



[curtolo]

@rodrigorudess



[rodrigorudess]

Olá
Subistiruio os compontes R106, R38, D15, D5, Q1 , Q4 e ligando o nobreak só pela bateria funciona normal mas ao energizar o zere 15V e o transistor D44H11 queimam imediatamente, verifiquei sem algumas todos componentes proximos e não indentifiquei nada anormal.
OBs. obs baterias originais do nobrek ruim e teste realizando com par de baterias 12V7Ah. outro detalhes é que a placa está com ponto de carobonização no local do zener 15V, mas medindo sem os componentes o local não apresenta fuga.

Estou realizando o reparo sem o esquema e somente com informações encontradas e imagens...



[joao lima RV]

Aproveite para acrescentar no titulo o defeito

Em bateria meça se a tensão no plug , se houve verifique os reles e  circuito do RE1 e RE6 (estão em paralelo)
