  1. @Von Held , bom dia. Se o trafo estivesse em curto , não haveria tensão nos enrolamentos e o fusível térmico montado dentro dele estaria aberto. Acho relevante considerar a potencia da lâmpada como relatou o @adrianopluz , bem como a intensidade em que ela acende.

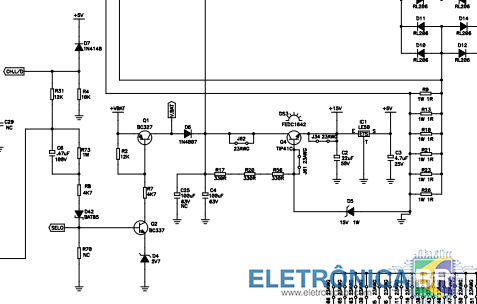

  2. Bom dia @henriquecp Se a placa for uma TS 100 verifique o fircuito

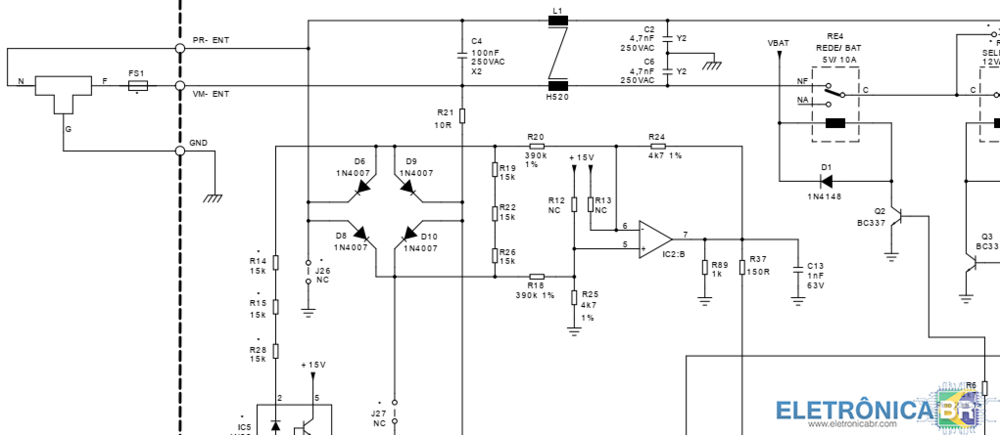

  3. Este esquema já esta disponível para download D16 e D31 são em paralelo com o fusivel , medindo na plada vai apresentar curto
  4. Não estou com nenhum equipamento deste na oficina , mas se não há ligação faça com um fio, uso um fio de cabo telefônico Para teste pode usar um diodo de -12v de uma foante de PC.

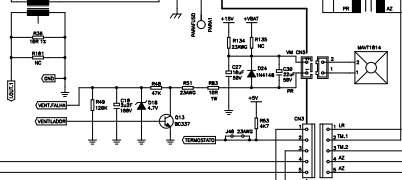

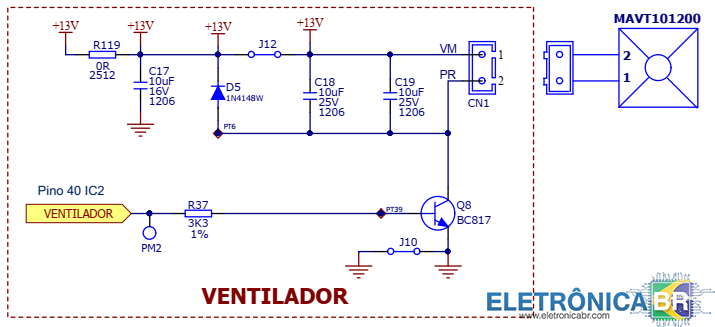

  5. Em alguns equipamentos JP1 é montado, é so colocar um strap para saturar Q8

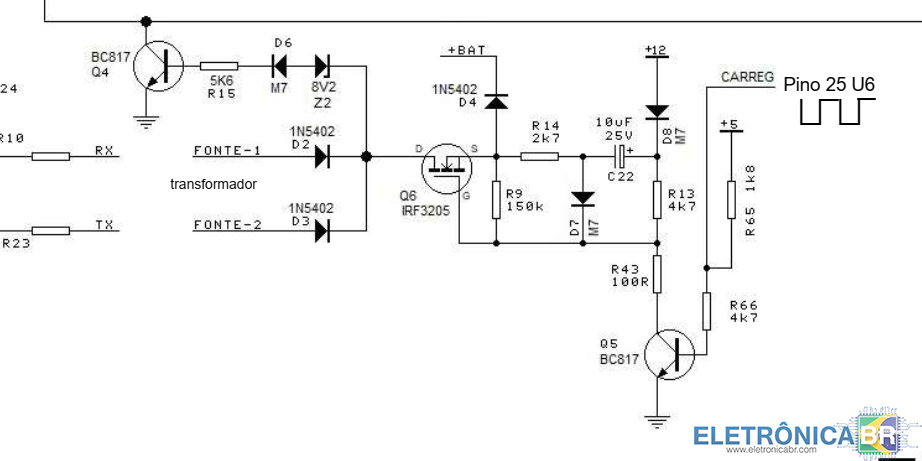

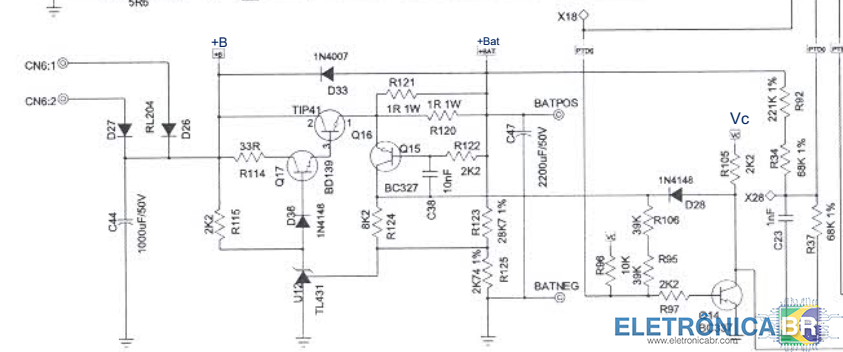

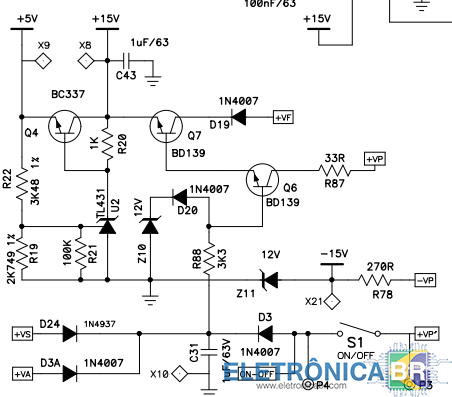

  6. @Cesars12 Para a NHS Chave é diferente de botão, a chave é ligada na junção de R63 e R64 e no eletrolidica da fonte, estando os capacitores descarregados , a junção dos resistores ira mara nivel baixo saturando Q8 que alimentara U6, habilitando a fonte É comum ter trilha partida ou R115 aberto, veja tambem os diodos da fonte o zazulak ja postou este esquema Para ganhar créditos, você tem que participar do fórum, tentando ajudar outros colegas em seus tópicos. Quanto mais participação mais possiblilidade de ganhar creditos Para obter joinhas é necessário contribuir postando dicas, ajudando em tópicos, informações, links úteis, programas, bios, esquemas e etc. Participe
  7. Se for montar com a opção de 2a substitua os 3 diodos ,1N4007 , da linha comum por 1N5404 O MR 751 é um diodo rápido que eu tinha muitos na sucata , pode ser usado o 1N5402
  8. @steroidthiago Para carregar ou dessulfatar baterias não é necessário capacitor de filtro. O carregador com uma lâmpada incandescente de 40w em serie com um diodo funciona muito bem. O problema é que a bateria não fica isolada da rede , havendo risco de choque elétrico. S sua rede for 127v , voce pode usar um auto transformador de estabilizador que seja bivolt separando o enrolamento de 220v Este esquema foi importado do Tango, portanto fica meio estranho quando abro no Kicad, assim que puder vou redesenhar e publicar no site. Ele tem 2 saídas uma para carregar, com opção de corrente de 0,6 ou 2 a, e dessulfatar. Além de funcionar muito bem para o que se propõe, ele tem a vantagem de desligar automaticamente se não houve corrente, ou seja, quando a bateria é retirada. Qualquer duvida entre em contato
  9. @Von Held o tempo esta correto, praticamente o tempo de autonomia de todo no break é de 4 a 6 minutos a plena carga (em condições de laboratorio, temperatura controlada etc). Normalmente os dados do manual são ligando um micro comum (sem processamento) , com monitor lcd ou led com fundo preto e outras consoções que fazem a autonomia chegar a valores muito mais altos 300w a 12v = 25a x rendimento do inversor (85%) = 28,78 a . Para uma bateria de 7ah seria 4C Note que esta curva de descarga não existe , pois não é recomendada pelo fabricante O colega ,@Rhuan , bem ressaltou o problema de carga máxima. O no break é uma maquina elétrica , mas é uma maquina e o máximo da carga de trabalho devera ser de 80%.

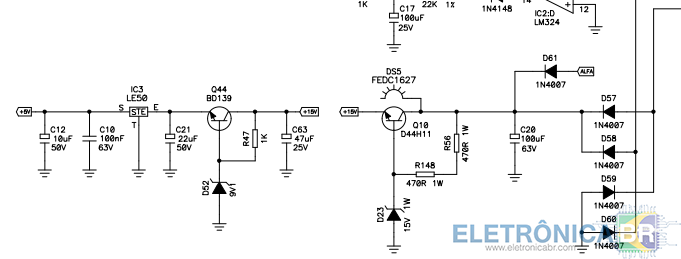

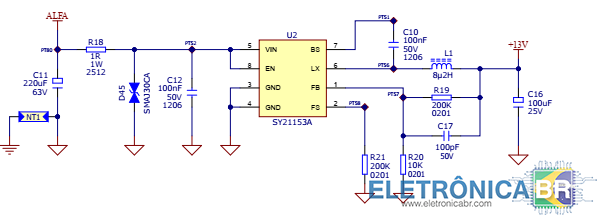

  10. Talvez o erro de leitura do voltímetro seja a referencia do terra,. A fonte de -12v é de pequena corrente, ± 1a Se houve espaço na janela do transformador enrole algumas espiras com fio esmaltado( pode ser retirado de um trafo velho com cuidado para não raspar o verniz, não precisa desmontar o trafo da fonte , va costirando na janala) ligando ao enrolamento de 12v , retificando e filtrando, depois regule com o LM , se precisar de maior corrente use o LM 317 regulando um transistor de potencia

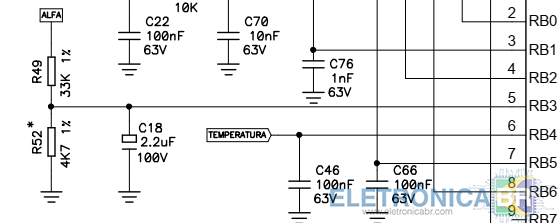

  11. PG II-1400-placa1010126-rev-07 Visualizar Arquivo Esquema no break Enermax PGII Uploader joao lima RV Enviado 10-09-2021 Categoria Nobreaks Enermax

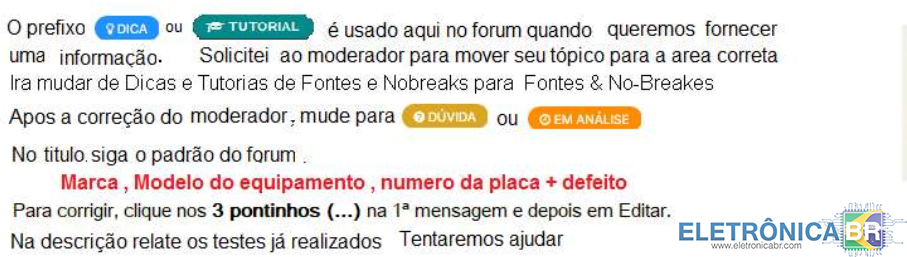

  12. @cryptogaroto Abra um novo topico com a sua duvida

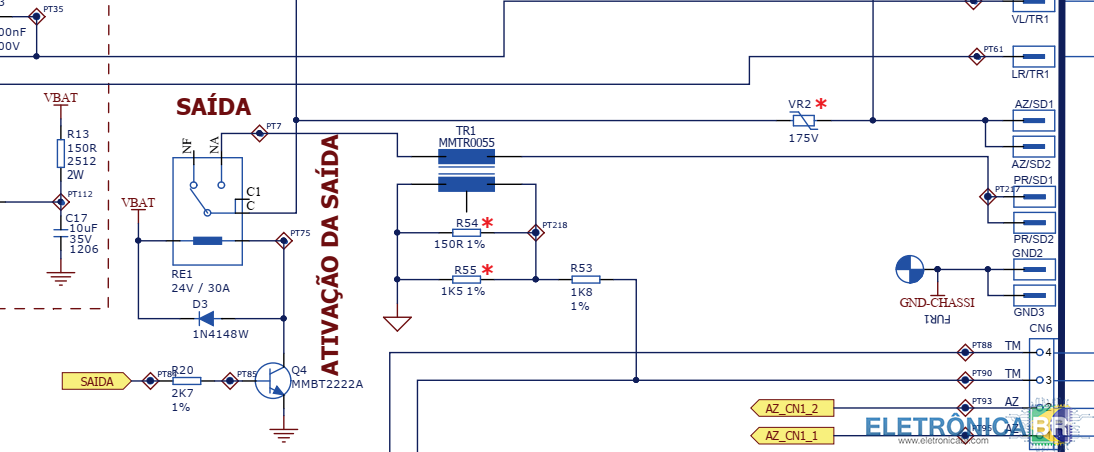

  13. O carregador de bateria é somente um resistor que é ligado ou desligado por um rele, verifique o resistor
