dúvida Xbox One X / Sem imagem

[williamFB]

Boa tarde! Tudo bem com vcs?



Estou com um Xbox one X  que não está aparecendo imagem! O Xbox liga tudo normal, até consigo desligar pelo controle.



Após pesquisar, percebi que pode ser tanto o  TDP 158, como o cristal ESD, ou os dois com defeito.



Como faço para proceder? Tem como testar para saber qual está com problema antes de comprar a peça?



Obrigado!



[XKing Infinityx]

3 horas atrás, williamFB disse:

Boa tarde! Tudo bem com vcs?



Estou com um Xbox one X  que não está aparecendo imagem! O Xbox liga tudo normal, até consigo desligar pelo controle.



Após pesquisar, percebi que pode ser tanto o  TDP 158, como o cristal ESD, ou os dois com defeito.



Como faço para proceder? Tem como testar para saber qual está com problema antes de comprar a peça?



Obrigado!



Ja verificou se tem 5v no circuito hdmi? Geralmente esses xbox one, s, x dão muito defeito no ci hdmi ou nos controladores de clock

[williamFB]

4 horas atrás, XKing Infinityx disse:

Ja verificou se tem 5v no circuito hdmi? Geralmente esses xbox one, s, x dão muito defeito no ci hdmi ou nos controladores de clock

@XKing Infinityx  Boa noite amigo, obrigado pela ajuda!



Sou bem iniciante em eletrônica...



Está chegando os 5v no pino 18 da HDMI.



No multímetro, na escala de continuidade quando meço o capacitor C25, que está ao lado e ligado diretamente ao ESD pelo que vi no esquema elétrico. Fica oscilando em 300 ohms mais ou menos. É normal? Ou será que está em fuga ou problema no CI?

[Pedrosilva701]

Em 26/08/2025 às 22:45, williamFB disse:

@XKing Infinityx  Boa noite amigo, obrigado pela ajuda!



Sou bem iniciante em eletrônica...



Está chegando os 5v no pino 18 da HDMI.



No multímetro, na escala de continuidade quando meço o capacitor C25, que está ao lado e ligado diretamente ao ESD pelo que vi no esquema elétrico. Fica oscilando em 300 ohms mais ou menos. É normal? Ou será que está em fuga ou problema no CI?

Quase 100% das vezes xbox one, s, x quando não dão imagem é o CI HDMI, recomendo realizar a troca dele, dificilmente vc vai saber exatamente se é o ci mesmo, só realizado a troca para saber

[XKing Infinityx]

Em 26/08/2025 às 22:45, williamFB disse:

@XKing Infinityx  Boa noite amigo, obrigado pela ajuda!



Sou bem iniciante em eletrônica...



Está chegando os 5v no pino 18 da HDMI.



No multímetro, na escala de continuidade quando meço o capacitor C25, que está ao lado e ligado diretamente ao ESD pelo que vi no esquema elétrico. Fica oscilando em 300 ohms mais ou menos. É normal? Ou será que está em fuga ou problema no CI?

Então peça o ci hdmi, vale lembrar que existe 2 com tamanho diferente , então antes de comprar da uma verificada na imagem se condiz com o do seu aparelho

[williamFB]

Vixe, agora lascou de vez Kkkkkkkkk



Fiz um reflow no Ci HDMI, só pra desencargo... Ligou normal, conectei o cabo HDMI, mas continuou sem imagem, desliguei.

Quando liguei de novo, agora liga, faz o plim e desliga em seguida. Será que matei o Xbox?

[faberfera]

Boa tarde ,creio que não matou,mas espero que aprenda uma lição , CI HDMI tu ressolda man, não mete calor a toa , arranca o CI DE HDMI e ele tem que arrancar normal.



[williamFB]

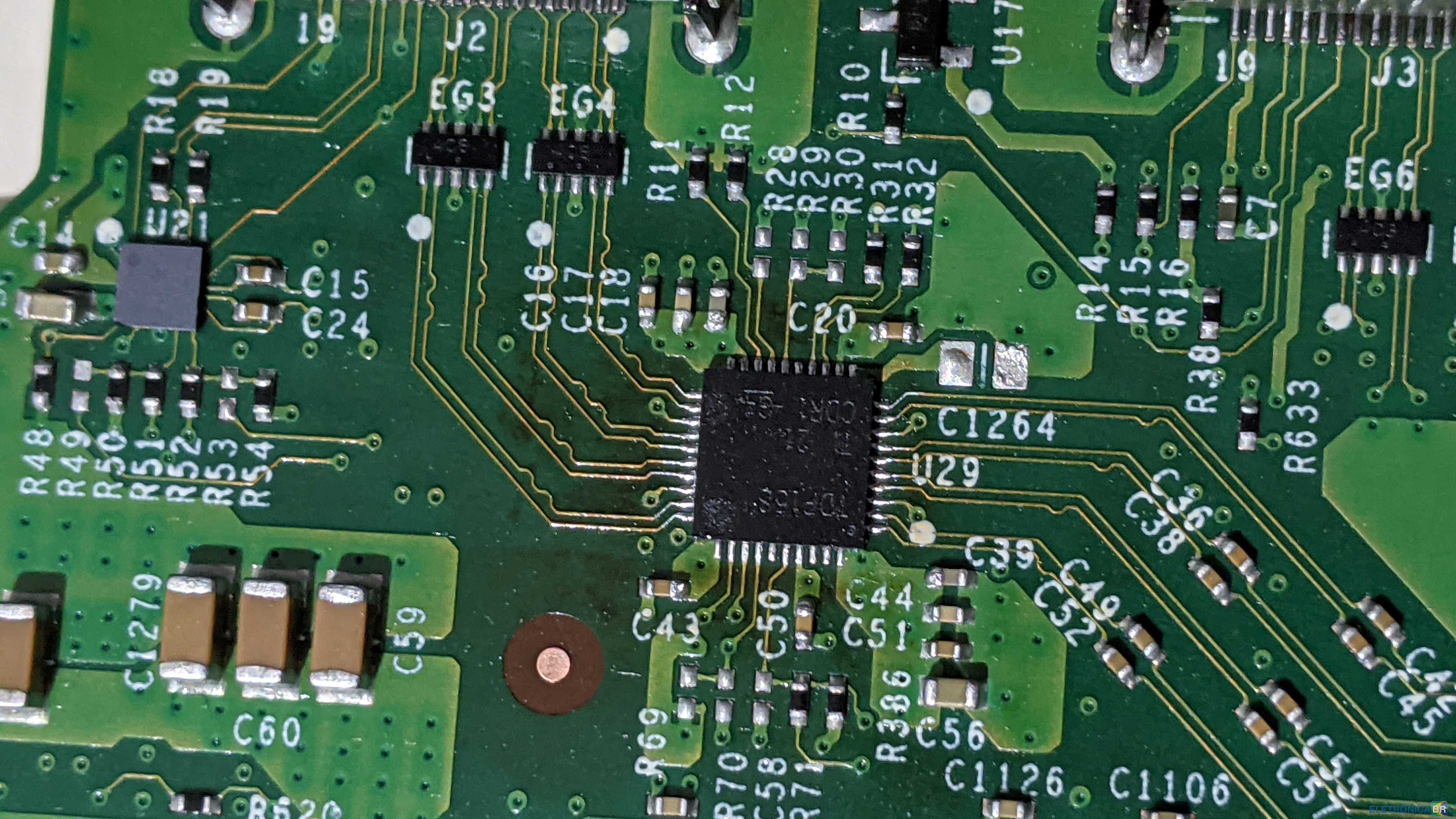

Boa noite rapaziada! Chegou hoje o Ci novo. Removi e soldei. Faz uma semana que comprei uma estação da Yaxun. Queimou um pouquinho a placa, mas  até que ficou bom para uma primeira solda com soprador de ar!





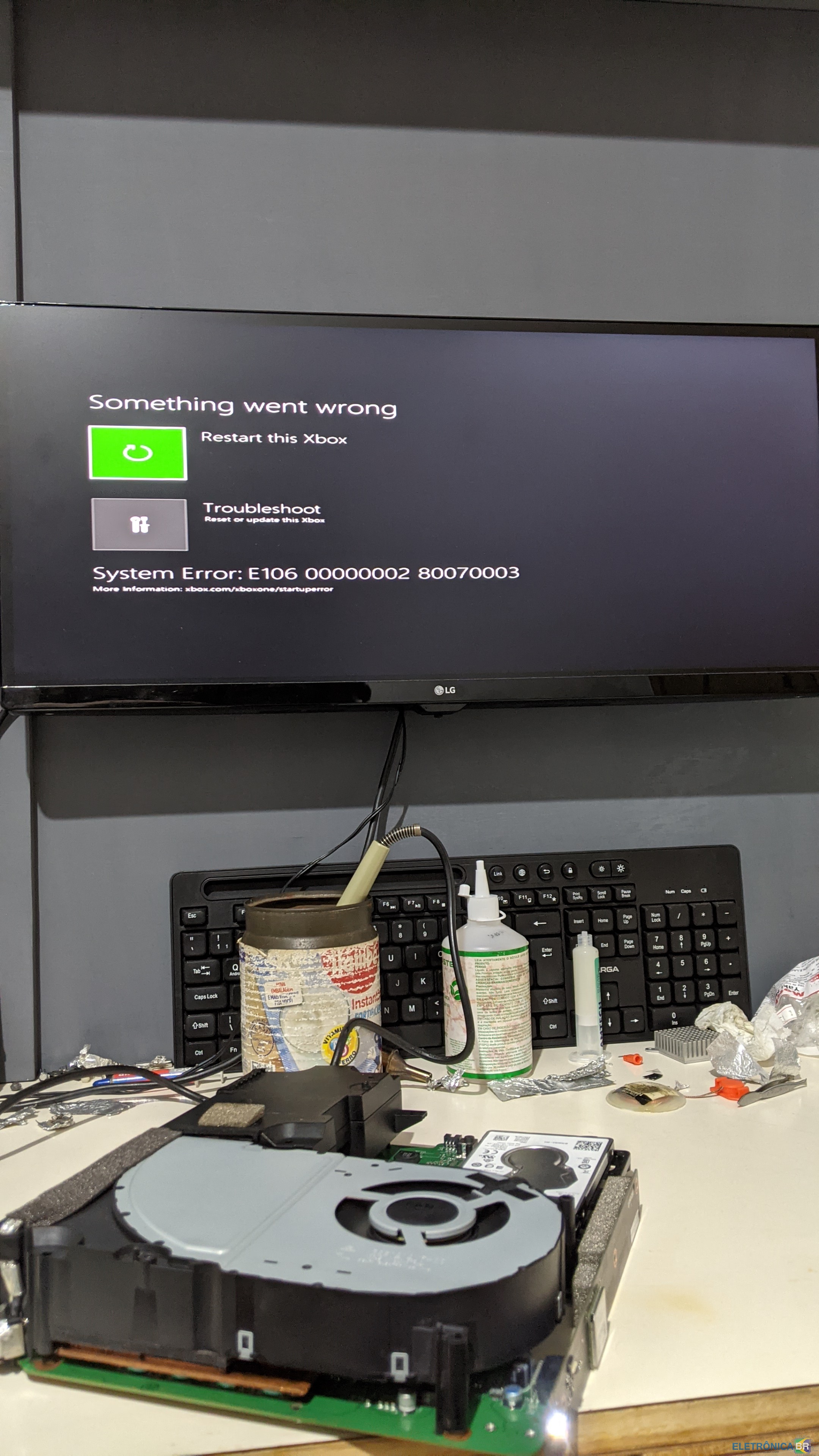

Reconectei tudo e a melhor parte! Voltou a dar vídeo!



Muito obrigado!!

Editado: 3 de Setembro de 2025 por williamFB

[faberfera]

Parabéns pelo reparo!



[williamFB]

4 horas atrás, faberfera disse:

Parabéns pelo reparo!



Obrigado pela ajuda!



Agora, vou ver o WiFi. Não está aparecendo nenhum nome de rede. Tinha um pouco de oxidação, fiz a limpeza, mas não resolveu...

[XKing Infinityx]

Em 03/09/2025 às 18:47, williamFB disse:

Obrigado pela ajuda!



Agora, vou ver o WiFi. Não está aparecendo nenhum nome de rede. Tinha um pouco de oxidação, fiz a limpeza, mas não resolveu...

verificou se o fio ficou bem conectado na tampa e na placa wi fi?
