  1. Borges Adriely
    @uTiBruno espero poder ajudar: A parte de controle de vídeo é feita pela ponte norte, nesse caso uma GM45. O teu PWM de VCore é um ISL6262A, primeiro passo é verificar se há alimentação dele. Terminal 22 VCC deve ter +5VPCU Terminal 20 VIN deve ter 19V Terminal 48 3V3 deve ter +3V Outro terminal crucial é a habilitação do pwm. Terminal 44 VR_ON. Você já chegou a fazer a aferição desses pontos ? - Adendos importante: quando o amigo de cima sinalizou sobre a variação de memória, é relacionado aos 2 tipos de RAM DDR3 existentes: um pente de memória RAM que tem escrito PC3 é alimentado por 1.5V. Já um pente de memória que tem escrito PC3L é DDR3, TAMBÉM, contudo é alimentado por uma tensão de 1.35V. Ambas são RAM ddr3, no entanto trabalham com alimentações diferentes.
  2. Borges Adriely
    Compartilhando um pouco do que acabamos aprendendo na bancada, a bios têm comunicação direta com o EC e este, por muitas vezes é responsável pelos níveis de habilitações da placa, estados de sono. Já vi placas, aonde o pwm do vcore (ex:ncp8120) tinha alimentação nos pinos respectivos, contudo não tinha sinal de VRON que é oriundo do EC (linha de comunicação A12). Então, pensando de forma reversa, se minha bios está corrompida, há falha na comunicação com o EC e, este, por sua vez, manda sinal pro controlado de vcore. Então, acredito que possa influenciar. Desde que não existam outras falhas no setor de vcore, como ausência de alimentação, por exemplo.
  3. Borges Adriely
    Prezados, estou com essa placa em mãos. Completamente morta. O led verde do magsafe aparece, contudo é fraco, como se estivesse em curto. Tensão de entrada no F6905 16,52V. Tendo como base o Power Block Diagram, fui para o U7000 que é o ISL6259 Segue as medições encontradas 2 DCIN 16,5V 3 ACIN 3,86V 19 VDD 5,1V 20 VDDP 5,1V 25 BOOT 4,7V 14 ACON 0V 26 SGATE 14,26V 27 CSIN 16,26V 28CSIP 16,26V Lendo alguns tópicos, sei que o terminal 14 deveria ter 3,42V e aqui está com 0V. Ao injetar 2V no terminal 14, com 0.800A há consumo na fonte assimétrica e o U4900 aquece. Partindo dessas informações, os amigos sugerem manter o foco no ISL6259 nesse momento?
  4. Borges Adriely
    @cricascell resolvido desta forma.
  5. Borges Adriely
    @Leonildo após alguns testes e medições. Foi constatado curto no PC831, terminal 13.. Isso anulava a alimentação do PU801, por consequência anulava o sinal DRVON, que habilitava os controladores do circuito de alimentação das bobinas, VCC_CORE, VCC_GT, VCC_SA. Substituído o PC831, sinais restabelecidos, máquina voltou ao padrão.
  6. Borges Adriely
    Prezados, estou com a placa em questão. Revisão 1C, contudo utilizando como base o esquema com a revisão 1A, usando tanto esquema como boardview. Sintoma: ao ligar o consumo fica em 0.127A (Fonte assimétrica em 19V 2,32A) A placa, em stand-by apresenta tem 3V na PL302 e 5V na PL401. As demais bobinas estão zeradas. Em relação a BIOS que é um MXIC25L6406E, não há tensão. Somente após ligar a placa através do pino 27 do JKB1, surge a tensão de 3,3V no terminal 8 da SPI Rom. Bem como surge também 3,3V na bobina PL402. Na PL602 após o start da máquina, surge a tensão de 1V. Anormalidade: não há tensão na PL907 (+VCC SA), na PL904 (+VCC_CORE) nem na PL906 (+VCC_GT) Segundo o esquema a tensão de VCC_GT é responsável pelos gráficos do processador. Ao medir a resistência desta, na escala de 200Ohms, há o valor de 07,4. Pois bem, a tensão de VCC_GT é gerada a partir do chaveamento do MOSFET duplo PQ906 (6992) e este é controlado pelo PU903 (NCP81253MNTBG). Vamos as tensões do PU903. 1 BST 5V 2 PWM 0V 3 EN (DRVON) 0.06V 4 VCC 5,19V 5DRVL 0V 6GND 0V 7SW 0V 8 DRVH 0V Logo, o PU903 está alimentado, mas não está habilitado. Correndo atrás desse sinal DRVON, ele habilita outros locais. Habilita o PU904 responsável pela PL907 +VCC_SA, haibilita o sinal da PL904 +VCC_CORE no PU901, ou seja, habilita os sinais das bobinas que estão sem tensão. Esse sinal, é oriundo do PU801 (NCP81218MNTXG) do terminal 35. Gostaria de ajuda para continuar essa análise reversa. Para sanar a dúvida se o PU801 está danificado ou é o processador em curto.
  7. Borges Adriely
    Prezados, Com a dificuldade de esquema relativo ao Samsung NP370E4K, busquei colaborar com o site (haja vista que também já recebi ajuda). Estou com a placa em mãos, em perfeito estado de funcionamento, buscando sinalizar as tensões dos setores para que, possa ajudar alguém no futuro. Cada terminal, tem um seta correspondente sinalizando a tensão apresentada. Na 2ª imagem, os valores apresentados no TPS51225. Vale ressaltar que isso é com intuito de ajudar os colegas, auxiliar as medições. Não deve ser usado como único parâmetro de medição. Em anexo:
  8. Borges Adriely
    Prezados, estou com a referida placa em bancada. A mesma estava funcionando perfeitamente, até fecharem curto em 2 terminais do ci APWA8713. Gerando uma fissura no mesmo (anexarei a foto). Substituí por outro APW8713, contudo a placa fica com o consumo de 0.006A. Não há 5V nem 3V, totalmente morta. Procurei o datasheet do APW, e o que acontece são as seguintes medições: Pino 1 POK: deveria ter 5v, contudo tem 0V. Pino 2 EN: 5V Pino 3 PFM: 0V Pino 4 AGND: 0V Pino 5 FB: 0V Pino 6 TON: 12V Pino 7 NC: 19V Pino 8 VIN: 19V Pino 9 VIN 19V Pino 10 LX: 0V Pino 11 LX: 0V Pino 12, 13, 14, 15, 16 e 17: 0V Pino 18 LX: 0V Pino 19 PGND: 0V Pino 20 BOOT: 0V Pino 21 VCC: 0V Pino 22 VIN: 19V Pino 23 SS: 0V P.s.: antes de substituir o componente, retirei o anterior e testei linha por linha, afim de verificar se alguma estava com curto, considerando que houve a união de terminais. Tudo está dentro dos padrões. Estou suspeitando que o componente de reposição está danificado -o mesmo foi retirado de sucata-, pois recebe a alimentação no VIN, contudo não recebe VCC. Não há feedback, as linhas de escuta estão zeradas e o POK também. Alguém tem o mapeamento das medidas desse circuito?
  9. Borges Adriely
    @regisfatef já testei com outra RAM e também troquei a bateria de 3,3V. Não apresenta vídeo no externo.
  10. Borges Adriely
    Estou com essa placa em mãos, X555UJ rev 2.0. O equipamento é um notebook Core i7 com placa de vídeo dedicada da NVidia GeForce 940M. Ao conectar a fonte assimétrica, ele liga sozinho e o consumo fica em 0.567A. Sem sinal de vídeo. Procedimento inicial: regravar a BIOS. Tentei 4 arquivos disponíveis mas a máquina não chega nem a ligar com esses arquivos. Somente com o arquivo de Backup que realizei, ela liga. Nota: ao pressionar o botão de start e desligar a placa, ela liga sozinha novamente, voltando para o consumo de 0.569A. Estou anexando as aferições de todas as tensões presentes na placa. Ela fica ligada até o infinito, se não desligarmos na fonte assimétrica. Não achei o esquema elétrico disponível, para achar a sequência de power delivery e fazer a análise reversa de qual tensão pode estar ausente. Alguém já pegou uma placa semelhante?
  11. Borges Adriely
    Estou com a placa em questão, gera vídeo somente no monitor externo. Analisando o esquema elétrico, no conector LVDS temos os valores: VOUT 19V pino 30, 29, 28, FB 3V pino 24, 25 e 26. Pino 19 e 20 3v Pino 15, 16 e 17 3V LCDVCC Outras telas já foram testadas, as bios já foram regravadas. Não sei para onde correr.
  12. Borges Adriely
    0.009A.
  13. Borges Adriely
    @Leonildo já fiz isso. Quando faço um jumper, o PU14 superquece.
  14. Borges Adriely
    Estou com a placa acima em bancada. (foto da placa está anexada) Placa ao ser alimentada pela fonte assimétrica, fica com consumo de 0.009A e ao pressionar o power, o consumo fica em 0.021A. A chave de power, tem 3,3v nos pinos indicados no esquema elétrico e ao ser pressionada caí para 0V e depois retorna a 3v e esse sinal chega da mesma forma no pino 125 do IO, como NBSWON1#. Ainda no IO, no pino 74 há os 3V, ACC. BIOS tem 3v no pino 8. CHARGE OZ8681 Pino 1 VAC 19V Pino 2 e 3 IACP e IACM escutas da linha de alta: 19v Pino 4 e 5 ICHM e ICHP escutas da linha de carga da bateria: 0V (nota: bateria não está conectada, aferições somente com a placa mãe) Pino 6 VDDA 5,7V Pino 7 IAC 0V Pino 8 COM 0,1V Pino 9 ACAV (ACIN) 3,2V ESSE SINAL CHEGA PERFEITAMENTE NO PINO 21 do IO. Pino 10 e 11 SCL e SDL 3,2V Pino 12 BST 5,7V Vendo que as aferições do charge estão de acordo, parti em busca das tensões presentes nas bobinas e nenhuma bobina tem tensão, logo busquei o PWM responsável pelos 3VALW e 5VALW. PU14 rt8223 Pino 16 VIN tem 2,5V interessante notar que nessa linha tem o PR 216 conectado, e nesse resitor, há 19v de um lado, contudo há 2,5v do outro, que trata-se da tensão que chega no pino 16. O que me intriga é que PR216 não forma divisor de tensão com ninguém, pois os resistores próximos estão indicados com um *. Retirei o PR216, injetei tensão de 5V 1A no lad oque a linha 16 do RT8223 está conectado e o consumo da fonte fica em 0.128A e o mesmo começa a aquecer. Indicação de trocar esse componente ? Pois como ele é responsável por controlar o acionamento dos gates dos mosfets que irão induzir a tensão nas bobinas de 5V e 3v isso explicaria o porquê não há tensão de 3 e 5v nas bobinas... Alguém pra ajudar , se estou na linha de raciocínio correta.
  15. Borges Adriely
    @R2-D2 @tecgess o U74 foi substituído. placa voltou a funcionar normalmente. Agradeço a todos.
  16. Borges Adriely
    Prezados, estou com esse equipamento em mãos. O consumo sem startar, fica em 0.022A e quando pressiono o start button, a tensão fica em 0.083A. Caso ligue a placa com o HD conectado, a corrente chega em 0.256A e logo após cai pra 0.070A. Estou anexando as medições das bobinas da mesma. Curiosidade: O regulador U30, no pino 5 VOUT, tem 6,1V invés de 5. E essa tensão vai para o U74, habilitando o mesmo no pino 2. Contudo, a inconsistência da placa está na bobina de saída do U74, invés de ter 1.05v, TEM apenas 0.56v, como sinalizada na foto em anexo. Então, estou começando a desconfiar do regulador U30, ele não super aquece. Tem VIN no terminal 1, 19V e terminal 3, o pino 2 é GND, e no terminal 4 tenho 1.2v de Feedback. Alguma alma bondosa ?
  17. Borges Adriely
    @Leonildo Mesmo sem a PL605, a resistência em ambos os lados é igual a 0 ohms.
  18. Borges Adriely

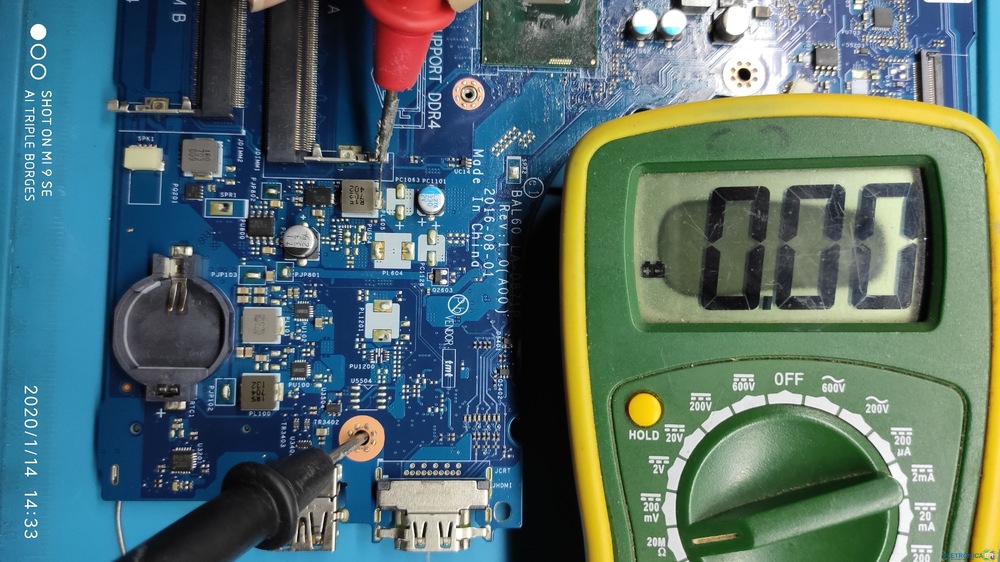

    Tem algo que chama atenção, a bobina PL605, dá 0 ohms nos dois lados. Percebo que pela trilha da placa, ela vai para o processador.
  19. Borges Adriely
    @Leonildo tem 5v no pino 11, 12, 13,e 18. Os outros pinos estão com 0V.
  20. Borges Adriely
    @Leonildo não tenho crédito para acessar. Meu pacote venceu, preciso renovar.
  21. Borges Adriely
    Estou com o modelo da placa citado acima, logo na entrada o PQ178 e PQ740 superaquecem. O que eu já fiz: Retirei o PQ718 e injetei tensão no lado que a resistência ao GND estava zerada. Com isso um capacitor surgiu em curto. Retirei o mesmo fora e estava dando continuidade e 0 ohms de resistência. Substituí, o alto consumo da fonte não existe mais. Ao ligar a fonte na placa, acende um led branco, a tensão fica em 0.009V e ao startar o equipamento, o mesmo fica com consumo de 0.014A nada além disso. Importante lembrar que: Temos 3,3v na PL100 Temos 5V na PL101 Temos 1,7 na PL501 Temos 0V na PL200 Temos 0V na PL605 Temos 19V na PL704 A BIOS é um chip com alimentação de 3,3V da Winbond 25Q128FVSQ, já regravei a mesma com a versão mais atual do CH341A, que permite a gravação de arquivos com 16Mb. Como não há disponibilidade desse esquema na rede, estou com dificuldades de seguir na análise.
  22. Borges Adriely
    @cristi a bios já foi regravada. Sem sucesso, pressa do cliente. Irei devolver o tópico. Agradeço a todos.
  23. Borges Adriely
    @Well7487 antes de apertar o start da placa, não ha 5v nem 3v. A Samsung so libera essas tensoes apos a mesma ligar. Isso com certeza, meu amigo.
  24. Borges Adriely
    @fabiano.julio Ja fiz.
  25. Borges Adriely
    Mas é. Bogota-14IH rev 1.0
