  1. rickalmeida
    PL1801 +1.8VALWP = sobe 1.83v e cai PL1851 +1.8VSDGPUP = sobe 1.85v e cai PLF2 +0.75VALWP = sobe 0.75v e cai PL1002 +1.0VSDGPUP = sem tensão PU2501 +2.5VP = sobe 0.5v e cai. (obs: o pino 4 recebe os +5valw ao apertar o power e cai em seguida)
  2. rickalmeida
    Fiz, teve o mesmo comportamento
  3. rickalmeida
    Obrigado pela ajuda, @vado. PL501 = +5.1v permanente PL301 = Sobe +3.44v e cai PLW1 = Sem tensão PLV2 = Sobe +0.029v e cai PLV3 = sobe +0.054v e cai PLM1 = Sobe +.0128v e cai PLBZ: +0.214v constante (sem a bateria) PLZ6 = Sem tensão PLZ4 = Sem tensão PLZ5 = Sem tensão PLA3 = Sem tensão. Elas vão a 0.00 mesmo.
  4. rickalmeida
    Tenho +3.25v constanes no pino 1 do JKB1. Não sei se é normal, mas observei que a PLA3 e os capacitores PCA942, PCA944, PCA920 e PCA918 (Linha +APU_Core_Soc) estão em continuidade com o gnd.
  5. rickalmeida
    Bom dia, @Gilson Macedo. Obrigado pela ajuda. Tenho +3VLP no PU301 e e +5VALW medido no PJ502. Tenho +5VALWP constante na PL501 também.
  6. rickalmeida
    Boa tarde a todos. Estou com esse Acer da descrição que não liga. Ele carrega a bateria, recebe os 19v nos PU301 e PU502. Ao apertar o power ele sobre rapidamente o +3valwp e +5valpw (questão de 1 segundo) e logo depois cai. Nesse tempo o consumo da placa vai a 0.024a. Em S5 tenho +RTC_APU, +19_Vin e +19vb. Injetei +3.3v no +3valwp e +5v no +5valwp, mas não tive sinal de curto. Poderiam me ajudar nessa análise?
  7. rickalmeida
    @vado, consegui agradecer em alguns tópicos, meu limite diário de reações ainda é baixo rs. A todos obrigado pela ajuda e conhecimento: @vado, @fabiano.julio, @Ponto da Manutenção, @LEONTEC
  8. rickalmeida
    O cliente decidiu retirar e usar pelo HDMI. Obrigado a todos pela ajuda!
  9. rickalmeida
    Bom dia a todos. Por favor desconsiderem por hora. Obs: Não encontrei como apagar um post, se puderem me explicar por favor.
  10. rickalmeida
    Bom dia, @master7. Eu removi os capacitores e injetei a tensão. Vi pelo boardview que os pontos em comum partem da pch, e é justamente ela que está aquecendo. Imaginei que fosse o problema, mas quis uma segundo opinião. Obrigado a todos pela ajuda.
  11. rickalmeida
    Removi o PU1101 e a PL1102 para verificar, daí continuo tendo continuidade com o gnd no pino 4 da PL1102 e nos capacitores PC1120, 1117, 1116, 1123, 1126 e 1118. Estou tentando encontrar qual é o ponto comum entre eles, de onde possa estar partindo esse curto.
  12. rickalmeida
    Notei um aquecimento da PCH ao startar a placa, e estou com os capacitores da linha +VCCIN_AUX_PCH zerando no multímetro. Essa tensão é gerada no pino 19 do PU1101? Convém eu remover esse ci para verificar se continua o curto? Edit: Vi que o pino 19 está zerando com o gnd da placa. O CI é um NCP81269. Pesquisando só achei no aliexpress. Caso seja preciso trocar, teria algum equivalente da linha TPS? Mais uma vez obrigado a todos pela ajuda.
  13. rickalmeida
    Algo que não citei antes: Com a bateria conectada ele a carrega normalmente.
  14. rickalmeida
    Estava medindo os pinos do PU1101, e houve uma mudança. Ao encostar a ponta de prova para medir o pino 9, np pad 2 do PR1125, o consumo subiu a 2.4a, e o pino 9 libera rapidamente 3.6v, Depois o consumo cai novamente para 0.95a, e o pino 9 fica com 1.09v. Esses são os pinos do PU1101: 1= 3.3v 2= 5.1v 3= 2.8v 4= 2.8v 5= 1.09v 6= 0.62v 7= 0.69v 8= 1.06v 9= 1.09v (tendo o pulso de 3.6v) 10= gnd 11= 5.12v 12= 0v 13= 1.8v 14= 1.9v 15= 6.55v 16= 1.82v 17= 1.82v 18= 0v 19= 1.07v 20= 5.1v Obs: a placa agora ao startar esta consumindo 0.762a
  15. rickalmeida
    Não mudou meu amigo. Fiz no pad 2 do RH97.
  16. rickalmeida
    @vado voltei o arquivo original. Vou passar as tensões: Desligada tenho 5.1v na PL501. No power, ela vai a 0.92v, fica uns 8 segundos depois desliga novamente. Nesse intervalo tenho PL501 = 5.1v PL301 = 3.35v PLM1 = 0v PL1102 = 1.81v PL1801 = 1.82v PLW1, PLV2 e PLV3 = 0v PLB2 = 0.21 (bateria não está conectada) PLG101 = 1.8v PLH14, PLH4, PLH3 e PLH2 = 0v.
  17. rickalmeida
    @fabiano.julio muito obrigado pela explicação. Tenho aprendido bastante aqui no fórum com todos vocês
  18. rickalmeida
    Bom dia, @claudio cortez. Desde já obrigado pela ajuda. O processador é um i5 11400h (srkt1) e tem placa gráfica dedidaca gtx1650.
  19. rickalmeida
    @LEONTEC e @vado, poderiam me ajudar nesse análise?
  20. rickalmeida
    Bom dia a todos! - PP1V05_TBTRDV = 0.998v - PP1V05_TBT = 0.998v - P1V05TBT_SW = 1.03v - PP3V3_TBTRDV = 3.33V - PP3V3_TBTLC = 3.33V - PP3V3_S4_TBT_F = 3.33V - =PP3V3_S4_TBT = 3.33V - PP1V05_TBTCIO = 0.993 - TBT_PWR_REQ_L = 0V.
  21. rickalmeida

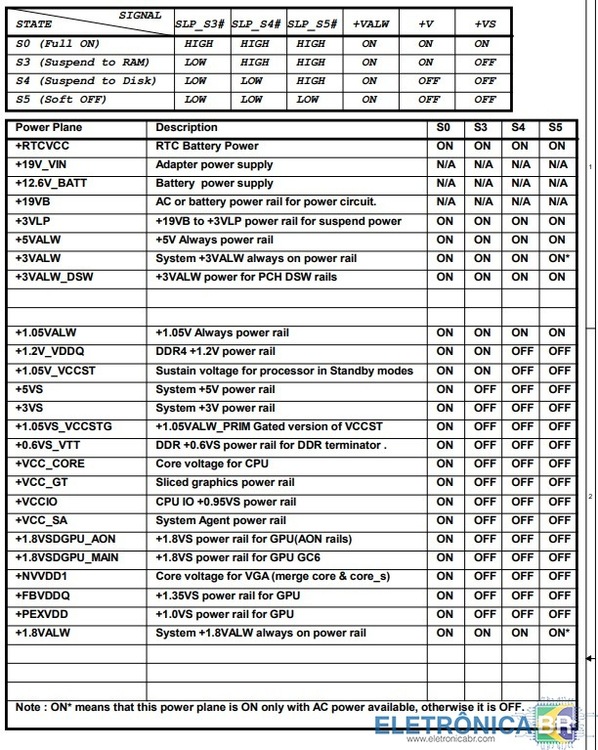

    Consegui um arquivo já convertido em bin, mas após a regravação não evoluiu. Estou analisando a placa, ainda aprendendo a ler os esquemas. Vi que ela com o carregador conectado precisa ter EC_On, +3VLP e +5VALW. Tenho no EC_ON 3.28v, no pino 1 do PR504 Tenho +5VALW com 5.1v no pino 10 do UVH2 Tenho +3VLP com 3.28v no pino 17 do PU301. Tenho 3.25v no pino 1 (on/off) do JKB1. Ao apertar o power tenho +3VALW = 3.35v no pino 8 do UT5 Vi pelo esquema que teria o sinal +1.05VALW, mas não encontrei de qual pino ele sai no PU1101, e nem encontrei o PJ1101 na placa. O sinal EC_RSMRST# fica em 3.28v no pino 2 do RH117 O sinal PBTN_OUT# fica em 3.31v no pino 2 do RH97 (não presente na placa) Os outros sinais notei um pulso muito rápido, não sei se é necessário osciloscópio para medir (não tenho na bancada). Edit: Aproveitando, vou pedir uma explicação aos mais experientes na área. Os estados S0, S3, S4 e S5, ainda me confundo sobre qual deles é apenas a bateria, quando é o carregador ligado e quando é o ntoebook ligado. Poderiam me esclarecer por favor?
  22. rickalmeida
    Lendo o platform.ini enocntrei essa linha: FD#03=ID,GH51G,GH5XGx64_TI.fd Então acredito que no caso dessa placa seja o GH5Gx64_TI.fd. Agora estou somente com a dúvida sobre a conversão. Essa placa usa SOP8 (16mb), e os arquivos .fd são bem maiores.
  23. rickalmeida
    Bom dia a todos. Estou com esse notebook da descrição. Ao apertar o power, sem a bateria, ele chegar a consumir 0.092a, depois volta a 0.004a. Verifiquei a PL501 e está com os 5v constantes; PL301 sobe os 3.3v ao apertar o power, assim como os pinos da UT3 e UH4. Estou desconfiando que seja bios. Seria a UH4, certo? Daí pelo SNID eu baixei a bios no site da Acer, e extraindo consegui os arquivos da imagem anexada. Daí surgiram duas dúvidas: 1 - Existe alguma forma de converter esses arquivos FD ( que acredito serem a rom) para um formato gravável como rom ou bin (uso a CH341 black e Neoprogrammer) 2 - Preciso regravar apenas a UH4, e não a UT3 junto, estou certo?
  24. rickalmeida
    Retirei e recoloquei, pelo visto não é alí. Algo no circuito mesmo que está falhando.
  25. rickalmeida
    Realmente não tenho @Paulo Noce vou verificar aqui!
