Verifica se este esquema e compátivel com sua placa. https://eletronicabr.com/files/file/7137-esquema_schematic_ecs-_r42ii1_r42iix_-_37gr42000-c0_1200-eletronicabrcompdf

Opa.... desculapa fiz correção nos post. Hum.... entendi temos que tomar cuidado com o esquema ele muda as serigrafia da placa mais da para analisar com ele. se der post uma foto do local que a gente tá analisando na placa .

Esquema das peças retirada PL4 PD2 estão fora da placa. verifique o PC84 também. Post resultado

Se o PD2 não está em curto e o curto permaneceu do lado oposto pino 2 da PL4 o que pode levar esta linha a GND (curto) PC36 ou PQ12 e nosso ponto de referência vai ser sempre a PL4 após retirar repita os teste acima na PL4 Post resultado.

Verifica se este esquema e compátivel com sua placa, e se ele pode te auxiliar no reparo. https://eletronicabr.com/files/file/9364-esquema_schematic_wistron-_warrior_-_rev_sc_914h501001_10545-eletronicabrcompdf Post resultado.

Nome do arquivo: Project code : 91.4H501.001 arquivo enviado: November 17, 2014, 3:23:29 PM Esquema eletrico Project code : 91.4H501.001 PCB P/N :07239 Revision : SC Clique aqui para baixar este arquivo

Diodo está aberto se mediu em X1 está com defeito.(mais este teste depende muito do valor de tensão dele) Sobre o capacitor está OK agora voce tem que verificar se ele está descarregado a tensão normalamente quando desliga a fonte ,não pode permanecer com tensão por muito tempo. Caso tensão permacenecer por muito tempo lado primario da fonte em curto. Post resultado.

Verifique o PD2 e retire ele da placa após retirar ele aferi denovo a PL4 Ponta preta em GND ponta vermelha em PL4 Caso continue curto na PL4 levante um lado dela e verifica qual lado esta em curto, para eu saber pra que lado vou analisar o esquema apartir da PL4

Estava lendo o post agora ele liga e não da video certo,nenhum componente aquece certo. Verifique a tensão da bios e passe a localização dela. Verifque a PL8 se existe curto se não tiver aferi a tensão Tudo indica que o esquema e compátivel. Post resultado.

Coloque o modelo da placa para podermos achar o esquema eletrico facilita bastante o reparo. Post resultado.

@artemio....Seria a posicão dele na placa exemplo PQ1 PQ33 PQ40..... Sobre você não conseguir baixar tenta ver com algum moderador cola este link no chat que eles vão te ajudar. https://eletronicabr.com/forums/topic/41116-placa-de-notebook-cce-ncv-d5h8-em-curto

Faça os teste que o Leandro Machado passou e coloque o modelo da placa para encontrar o esquema eletrico.

Testei os dois estão funcionando. Então foi verificar para você se este esquema e compativel com sua placa me passe em qual possição fica o 4835P

Verfica se este esquema e compativel com sua placa. https://eletronicabr.com/files/file/9300-esquema_schematic_uniwill-_l50ii0_l51ii0_-_37gl50200-b0_-_rev_b_2440-eletronicabrcompdf https://eletronicabr.com/files/file/9301-esquema_schematic_uniwill-_l50ii0_l51ii0_-_37gl50200-c0_-_rev_c_-_cce_nvc-c5h6f_2438-eletronicabrcompdf Post resultado.

Verfifique se este e compátivel com sua placa. https://eletronicabr.com/files/file/6959-esquema_schematic_compal-_la-7912p_10323-eletronicabrcompdf

Consegui achar no forum 3 links de esquema referente a sua placa, indique qual link e compátivel com sua placa,para mais usuários pode te ajudar com o defeito. https://eletronicabr.com/files/file/3381-esquema_schematic_intelbras-_i541_-_ecs_s21ii1_3979-eletronicabrcompdf https://eletronicabr.com/files/file/3380-esquema_schematic_intelbras-_cm-2_-_ecs_s21ii1_-_37gs21000-c0_8666-eletronicabrcompdf https://eletronicabr.com/files/file/7140-esquema_schematic_ecs-_s20ii1_-_37gs20000-c_1111-eletronicabrcompdf

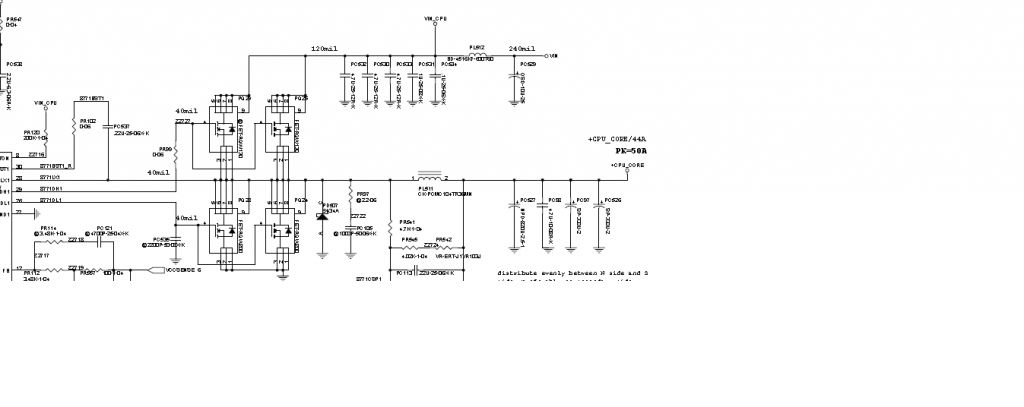

Caro amigo verifique a PL512, levante um lado dela e afere se tem curto, isso com equipameto desliga sem carregador plugado,sem memória, sem processador e bateria bios. Se tiver passe o lado que está em curto. Caso não ache curto sem a PL512 verifca se o carregador mantêm a sua tensão. Espero tá analisando o esquema correto estou colocando parte do esquema. Post resultado.

Os usuarios do forum utilizam este esquema.

Já sabendo que ela liga, então tem as tensões de start +3VALW +5VALW. Reconfere as tensões da bios. Reconfere as tensões das memoria. Verifique as tensões das PL12 e PL6. Verifique se este esquema e compativel com sua placa. https://eletronicabr.com/files/file/4583-esquema_schematic_acer-_aspire_4535_la-4921p_kblg0_nblg0_rev_10_415-eletronicabrcompdf

Escala de X1 Em x10K a tensão dele tem que ser acima de 12V ele deve se menor que 12V creio que está OK Eu li que você estava aferindo em x10K você está em x10 afere ele em X1.

Tira uma foto da parte debaixo da placa por inteiro o mais proximo possivel.

Opa ....desculpa fiz a correção no post Resposta #5 Online: 4 horas atrás » terminal 40 e 35 do U15 Post resultado dos testes

@inforte1058........Infelismente isso eu não posso fazer regras do forum. Mais procure no google como Wistron_Z40HR_MBX-250. Boa analise e post resultado.

Verifica se este esquema e compativel com sua placa. https://eletronicabr.com/files/file/9296-esquema_schematic_sony-_mbx-250_3652-eletronicabrcompdf

Se o U15 está nesta situação terminal 40 e 35 creio que deve ter 0V Aferi terminal 40 e 35. Correcão feita. Post reultado.
