O áudio entra em ambos, a saída é no coletor do Q4. O pot 2 ele serve pra controlar o áudio de entrada no circuito do Q5 que faz a modulação. Na verdade esse sound não foge muito de um wah wah, a diferença do ua uo é apenas a chave que troca a ligação com ou sem capacitores pra fazer os cortes de frequência, acho que tenho o esboço que fiz do esquema que talvez sirva para algo mais, mais tarde retorno aqui
-
Boa noite, não me recordo bem se coloquei todos os detalhes no esquema, talvez possa ter deixado algum passar. Olhando o esquema e pelo que me recordo de cabeça, o ua uo ele entra áudio direto do p10 para o potenciômetro do pedal, tem que verificar se é 1 eixo ou 2 pois alguns sounds tem essa regulagem para acertar. O secundário do trafo como no esquema acho não existe, ele é apenas uma bobina pra gerar o efeito no áudio, o ref ua uo é apenas um controle de tone para o efeito.
-
Esquema elétrico do pré-misturador com reverber da Giannini, recuperado de documentação antiga. O arquivo é composto por duas imagens digitalizadas que mostram o diagrama completo do circuito, incluindo a seção de pré-amplificação e o circuito de reverber (reverb). Conteúdo do pacote IMG_20260116_170005992.jpg (1,60 MB) — diagrama principal do pré-misturador.IMG-20260116-WA0025.jpeg (1,29 MB) — detalhe adicional do esquema, provavelmente complementar ao primeiro.Identificação do equipamento Marca: GianniniTipo: Pré-misturador com reverber (reverb)Código de referência do arquivo: IMG-20260116-WA0025Finalidade do arquivo Este material é útil para técnicos que realizam manutenção, restauração ou análise de equipamentos de áudio antigos da Giannini, especialmente modelos que combinam pré-amplificação e efeito de reverber. O esquema permite identificar trilhas, componentes, pontos de tensão e a disposição do circuito de reverb. Cuidados de compatibilidade O esquema foi obtido de documentação antiga e pode não refletir revisões posteriores do mesmo modelo. Sempre confira a numeração de série e a revisão da placa do equipamento antes de usar o diagrama como referência.As imagens são digitalizações de baixa resolução; amplie com cuidado para ler valores de componentes e referências.Não foram informados modelo comercial exato, revisão da placa ou lista de componentes. Recomenda-se abrir um tópico técnico na área de Áudio do fórum para confirmar a correspondência com o equipamento real.Free -
Esquema Pré-Misturador com Reverber Giannini Esquema elétrico do pré-misturador com reverber da Giannini, recuperado de documentação antiga. O arquivo é composto por duas imagens digitalizadas que mostram o diagrama completo do circuito, incluindo a seção de pré-amplificação e o circuito de reverber (reverb). Conteúdo do pacote IMG_20260116_170005992.jpg (1,60 MB) — diagrama principal do pré-misturador.IMG-20260116-WA0025.jpeg (1,29 MB) — detalhe adicional do esquema, provavelmente complementar ao primeiro.Identificação do equipamento Marca: GianniniTipo: Pré-misturador com reverber (reverb)Código de referência do arquivo: IMG-20260116-WA0025Finalidade do arquivo Este material é útil para técnicos que realizam manutenção, restauração ou análise de equipamentos de áudio antigos da Giannini, especialmente modelos que combinam pré-amplificação e efeito de reverber. O esquema permite identificar trilhas, componentes, pontos de tensão e a disposição do circuito de reverb. Cuidados de compatibilidade O esquema foi obtido de documentação antiga e pode não refletir revisões posteriores do mesmo modelo. Sempre confira a numeração de série e a revisão da placa do equipamento antes de usar o diagrama como referência.As imagens são digitalizações de baixa resolução; amplie com cuidado para ler valores de componentes e referências.Não foram informados modelo comercial exato, revisão da placa ou lista de componentes. Recomenda-se abrir um tópico técnico na área de Áudio do fórum para confirmar a correspondência com o equipamento real. Informações do Arquivo Uploader GiovaniEletronica Enviado 16/01/2026 Categoria Áudio Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download
-
GiovaniEletronica respondeu o tópico de Felipe Oliveira Faustino em Retrabalho BGA: Estações, Perfis e TreinamentoRecomendo trocar esses potenciômetros antes de fazer qualquer outro teste. Muitas vezes eles nos sacaneiam..
-
Se você tiver câmera térmica recomendo aplicar tensão baixa, 1v por aí nos pontos de tensão positiva onde tem curto e ver se aquece algum ponto, ou se não tiver espera algo fumegar, mas tem algum galho aí ou nos COFs ou nos capacitores da vcon, se encontrar algum em curto pode apenas tirar fora p teste.
-
Nesse modelo é mais complicado testar os leds, as vezes quando tem fuga pra carcaça ele não pega no testador, mas se não reiniciar a tv com os leds desligados, pode comprar os leds e abrir a tela que é quase certo que vai ver o problema. Pode ligar ela também sem a tela para ver o funcionamento dos LEDs, mas como é sempre um risco abrir tela, eu prefiro abrir com o material pra troca em mãos já... Recomendo também fazer a redução de tensão dos LEDs na fonte.
-
Identificação e FinalidadeArquivo de BIOS/Firmware destinado à recuperação do software da Smart TV Semp 32R5500. Este material é indicado para a correção de falhas críticas, como loop infinito, falhas no processo de boot ou para a atualização do sistema operacional Roku TV integrado. Conteúdo do Pacote32r5500.roku.BIN: Imagem binária do firmware (8,00 MB).32r5500 Procedimento para tentativa de recovery.txt: Guia com instruções para o processo de recuperação.Compatibilidade e CuidadosVerificação: Confirme o modelo exato do aparelho e a revisão da placa principal antes de proceder com a gravação.Backup: É indispensável realizar o backup da dump original da memória flash antes de qualquer atualização.Procedimento: Siga rigorosamente as instruções de recovery incluídas no pacote para evitar danos permanentes ao hardware. NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível.Free -
BIOS 32R5500 - 8MB Identificação e FinalidadeArquivo de BIOS/Firmware destinado à recuperação do software da Smart TV Semp 32R5500. Este material é indicado para a correção de falhas críticas, como loop infinito, falhas no processo de boot ou para a atualização do sistema operacional Roku TV integrado. Conteúdo do Pacote32r5500.roku.BIN: Imagem binária do firmware (8,00 MB).32r5500 Procedimento para tentativa de recovery.txt: Guia com instruções para o processo de recuperação.Compatibilidade e CuidadosVerificação: Confirme o modelo exato do aparelho e a revisão da placa principal antes de proceder com a gravação.Backup: É indispensável realizar o backup da dump original da memória flash antes de qualquer atualização.Procedimento: Siga rigorosamente as instruções de recovery incluídas no pacote para evitar danos permanentes ao hardware. NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível. Informações do Arquivo Uploader GiovaniEletronica Enviado 11/11/2025 Categoria Semp Toshiba Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download
-
Te recomendo desligar os leds e deixar ligada com audio, ai vai monitorando, se não desligar pode trocar os leds, provavelmente existe um desbalanceamento de cargas que aciona a proteção do circuito ou até mesmo fuga pra carcaça, que é comum nesse tipo de barramento. Se for trocar os leds, tente comprar originais, eles tem um foco melhor no acrilico.
-
Esse que fiz o esquema eu já despachei para um amigo, outro que tenho pra reparar está todo errado as ligações, até a bateria está invertida kkk. Esse seu aí acredito que eu tenha um idêntico, amanhã assim que sobrar um tempo deixo umas fotos aqui no fórum, mas a placa parece ser a mesma, acredito que as ligações também.
-

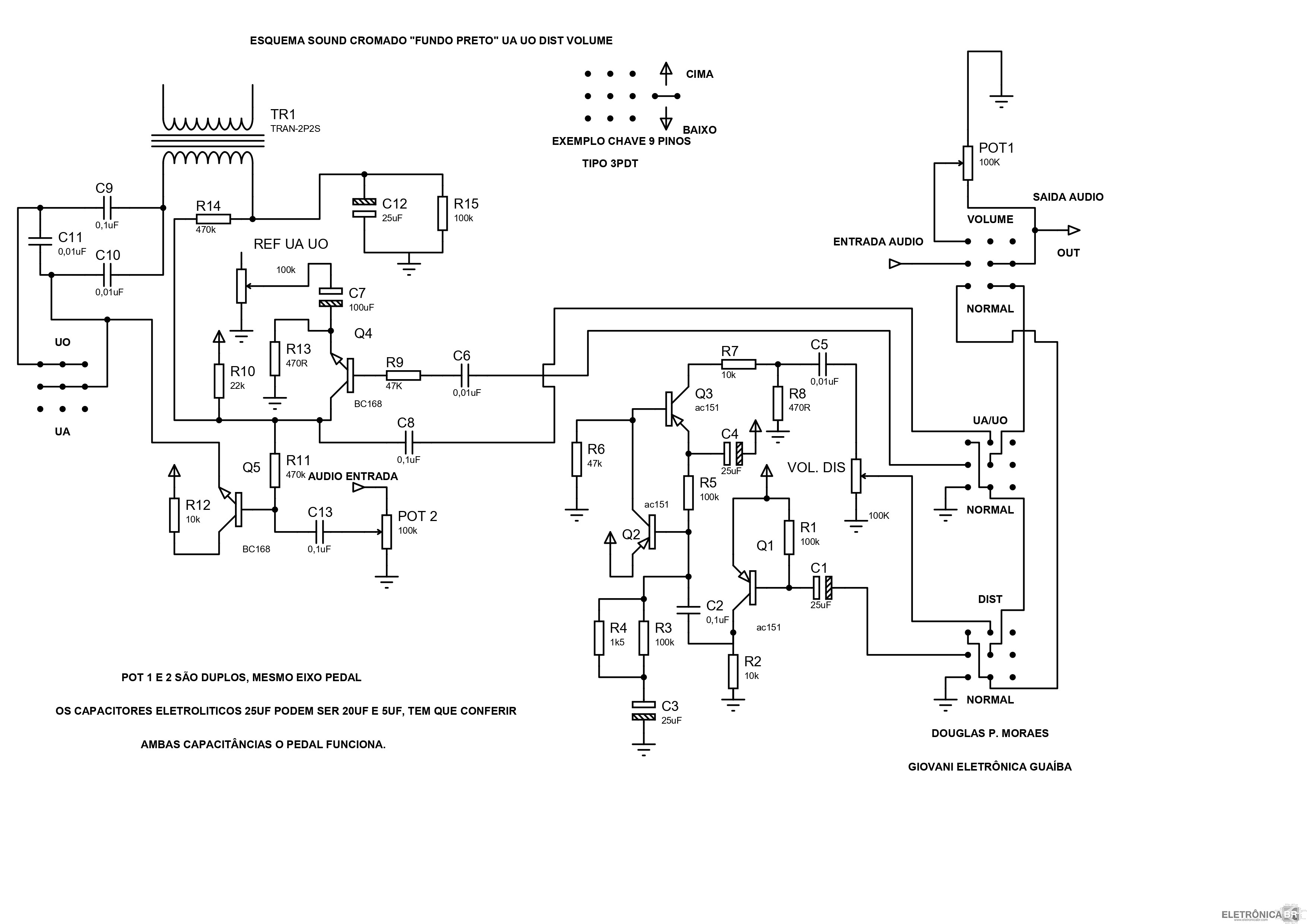

Estou anexando aqui para caso alguém precise, um esquema elétrico que eu escrevi do antigo pedal SOUND a partir de um que tinha na bancada, escrevi conforme análise, pode conter algum erro, mas serve como base para se localizar no meio de um monte fios que se atravessam. Recomendo também caso pegue algum, faça aterramento geral entre pots, chaves e plugues. Deixo também uma foto do circuito original.
-
