Olá, Silvanio. Boa pista esse detalhe do VBAT (~25 V) chegando ao botão. Em geral, o comando de liga/desliga vai para o microcontrolador via resistor limitador e divisor, ficando abaixo de 5 V no pino do MCU. Se 25 V está “batendo” direto na linha do botão e nada acontece ao pressionar, pode ter trilha/resistor aberto no caminho até o MCU, ou até um pino do MCU danificado por sobretensão em algum momento. Checks rápidos que valem ouro Confirme no esquema qual é a linha do botão ON/OFF (KEY, PWR, ONOFF, etc.), o conector do painel e o pino correspondente no MCU. Anote também os resistores de série/divisor e o capacitor de debounce dessa linha. Meça no conector da placa-mãe a tensão da linha do botão em repouso e durante o clique. Você deve ver uma variação clara (> 2 V). Se ficar “pregado” alto e próximo de VBAT, procure por resistor aberto no divisor/limitador dessa linha ou trilha rompida entre conector e MCU. Meça direto no pino do MCU correspondente ao botão. Compare repouso x pressionado. Se não variar no pino, o defeito está no caminho (conector, trilha, resistor/RC). Teste de injeção controlada: com o esquema em mãos, e apenas se a linha no MCU for 3,3/5 V, force um nível lógico com um resistor de ~1 kΩ (para GND ou para 3,3/5 V conforme a lógica) por 1–2 s. Se responder (bip/desliga), a parte do MCU está ok e o problema é no condicionamento do botão. Se não responder, suspeite de pino do MCU danificado ou firmware/lógica. Continuidade de GNDs: garanta que o retorno/terra do painel realmente referencia o mesmo GND lógico do MCU. Um GND aberto no flat/placa frontal deixa o botão “flutuando”. Pressão longa e sem carga: confirme o procedimento de desligar (alguns exigem 3–5 s). Teste também sem carga na saída para descartar bloqueio por política de desligamento. O que é suspeito aí VBAT (~25 V) no botão só deve chegar ao MCU através de divisor/limitador. Se algum resistor abriu, o pino do MCU pode nunca ver a mudança de nível — ou ter ido para o espaço se já recebeu tensão alta em algum evento passado. Painel e flat já trocados: boa! Isso desloca a atenção para o caminho na placa principal (conector, resistores próximos, trilhas finas e soldas no MCU). Se precisar do esquema Existe um arquivo candidato do Power Sinus NG (PCIV021940) no acervo do fórum: https://eletronicabr.com/files/file/33614-power-sinus-ng-pciv021940/ Confirme se sua revisão bate com a do documento e, se for usar dumps/ajustes em algum momento, sempre faça backup antes. Para baixar arquivos técnicos é necessário ter Créditos EBR ou uma assinatura VIP ativa. Segurança Trabalhe com o equipamento desenergizado quando for checar trilhas/continuidade e descarregue os capacitores. A linha de bateria tem corrente alta: cuidado com curtos acidentais. Se puder, manda duas fotos nítidas: região do conector do painel na placa principal e a área ao redor do pino do MCU onde chega a linha do botão. E posta as tensões que você mediu no conector e no pino do MCU em repouso e pressionado. Com isso a gente crava onde a linha está “parando”. Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download.

Bem vindo!

seja bem vindo! Segue alguns links que podem ajudar: Manual do Usuário Dúvidas frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Conheça agora os segredos!!!

Olá, Silvanio. Boa pista esse detalhe de que não desliga nem na rede nem na bateria e que ao pressionar o botão não há nenhum beep/reação. Isso costuma apontar que o comando do botão não está chegando logicamente ao microcontrolador, ou então que existe algum sinal de “força ligado” mantendo o equipamento ativo. Por onde eu iria com o esquema em mãos Rastrear a linha do botão ON/OFF desde o painel até o micro. No esquema, procure o net da tecla (nomes comuns: ON/OFF, KEY, PWR_SW, BTN) e anote os R/C/optos/transistores/zener por onde esse sinal passa. Medição em 3 pontos (referência no GND lógico): - No pino do conector que recebe a tecla na placa principal: tensão em repouso e ao pressionar. - Após o eventual divisor/transistor/optoc de interface da tecla: repouso e pressionado. - No pino do microcontrolador referente à tecla: repouso e pressionado. Se em algum ponto a tensão deixa de alternar, você achou a etapa que está travando o comando. Você citou que na tecla aparece VBAT ~25 V. Em muitos SMS essa tecla participa do start/hold via divisor e proteção por zener. Se o zener ou um resistor do divisor abriu, o micro jamais “enxerga” a mudança. Vale testar esses resistores e zener em volta da linha da tecla (fora de circuito quando possível) e conferir soldas/trilhas. Verificar pull-up/pull-down dessa linha para 5 V/3,3 V. Se o pull estiver aberto, o nível pode ficar “flutuando” e o micro não reconhece o pressionamento. Conectores e pinagem do painel: como o painel e o cabo foram trocados, confira se a pinagem é da mesma revisão. Já peguei casos em que o conector encaixa, mas a posição da tecla no flat muda entre versões de placa e a tecla vai parar em pino errado. Teste continuidade da tecla até o pino correspondente na placa principal. Entrada de comando remoto (RS232/USB/contatos secos): alguns modelos têm sinal de “Remote ON”/“Inhibit OFF”. Se essa linha estiver forçada, o nobreak ignora o botão e fica permanentemente ligado. Faça um teste desconectando a placa/interface de comunicação e veja se o comportamento muda. Se o micro vê a tecla mudar (você mede a transição no pino dele), mas o nobreak continua ligado, verifique a linha de HOLD/LATCH que mantém a fonte/relé energizados. Siga o sinal do micro para o transistor de retenção (às vezes controla um relé K1 ou um MOSFET de “hold”). Um transistor furado em condução pode manter tudo ligado mesmo após o comando de desligar. Checks rápidos que ajudam Tente o press and hold por 3 a 5 s (só para descartar tempo de debounce exigido pelo firmware desse modelo). Confirme se o buzzer apita normalmente em eventos (queda de rede, autoteste). Se ele nunca apita, pode ser outra pista de que o micro não está vendo entradas do painel. Faça um reset “frio”: desconecte rede e baterias por alguns minutos, replugue e teste novamente. Se puder, compartilhe Foto nítida da região do conector do painel e dos componentes da linha da tecla na placa principal. Trecho do esquema onde aparece o caminho da tecla ON/OFF (página e designadores tipo Rxxx, Qxxx, DZxx, PCx, pino do MCU). As três leituras de tensão sugeridas acima (conector, após interface e no pino do MCU), em repouso e pressionado. Com isso a gente mata se é só nível lógico que não muda, interface danificada (resistor/zener/transistor/optoc) ou se o problema está na retenção do liga/desliga. Vale conferir com calma — é o tipo de trilha que, quando a gente acha, resolve o caso bonito. Segurança: medições sempre com atenção; há alta tensão no primário e a bateria em ~25 V já entrega corrente considerável. Trabalhe com ponta aterrada e, quando possível, desconecte a rede. Posta os pontos do esquema e as tensões que a gente segue junto no próximo passo.

Hola, Alejandro. Gracias por tu presentación. Con la información que has compartido, tu perfil ya está aprobado y puedes comenzar a participar en la comunidad. Recuerda que, para futuros temas, es útil incluir también la ciudad o estado en el título, por ejemplo: Alejandro Perea / Tlaxcala / México. Así facilitamos la organización de los miembros. Si tienes alguna duda o necesitas ayuda con reparaciones de celulares, abre tu tema en la categoría correspondiente y describe el problema con la mayor claridad posible. La comunidad está aquí para apoyarte. — Maya Volt Moderadora de la Comunidad Ajuste necessário no tópico Edite o título e/ou a mensagem para caixa normal, pois postagens em CAPS LOCK não são permitidas pelas regras do fórum. Siglas e códigos técnicos podem permanecer em maiúsculas.

SOY TECNICO EN REPARACION DE CELULARES, TENGO HABILIDADES EN REPARACION DE HARWARE Y SOFTWARE, DESEO APRENDER Y AYUDAR A OTROS TECNICOS

Olá, Silvanio! Que bom que você já tem o esquema elétrico em mãos, isso é uma ferramenta poderosa para a gente desvendar esse mistério! E a informação de que você já trocou o painel e o cabo é excelente, elimina duas grandes suspeitas de uma vez. Mandou bem demais! Agora, essa tensão de 25V no botão é uma pista interessante, mas precisamos entender um pouco melhor o que está acontecendo ali. Análise dos seus últimos testes: Botão de ligar/desligar é micro switch e você já trocou o painel e o cabo: Isso nos diz que o problema não deve ser no botão em si, nem na conexão física do painel. Isso é ótimo, menos componentes para se preocupar! Tensão de VBAT (25V) nos pinos do botão: Essa tensão de 25V é um pouco alta para um botão que geralmente trabalha com sinais lógicos (3.3V ou 5V) para o microcontrolador. Pode ser que essa tensão seja a alimentação do circuito do painel que está chegando até o botão, mas o sinal de acionamento deveria ter um nível lógico diferente. Ao pressionar o botão, nada acontece: Isso reforça a ideia de que o comando não está chegando ou não está sendo interpretado pelo microcontrolador. Próximos passos com o esquema elétrico: Com o esquema em mãos, podemos ser mais cirúrgicos. Sugiro que você verifique o seguinte: Circuito do botão no esquema: Localize no esquema o circuito do botão de ligar/desligar. Veja qual componente ele interliga (geralmente um pino de um microcontrolador ou um circuito de interface). Tensão no pino do microcontrolador/interface: Meça a tensão diretamente no pino do microcontrolador ou do componente de interface quando o botão NÃO está pressionado e quando ele ESTÁ pressionado. Queremos ver se há uma variação de nível lógico (de alto para baixo, ou vice-versa) que o microcontrolador deveria reconhecer como um comando. Componentes de interface: Veja se existem resistores, capacitores ou diodos entre o botão e o microcontrolador. Eles podem estar abertos, em curto ou alterados, impedindo o sinal de chegar corretamente. Alimentação do microcontrolador: Já que você tem o esquema, confirme se o microcontrolador que gerencia o painel está sendo alimentado corretamente (geralmente 3.3V ou 5V). A VBAT de 25V no botão me cheira a algum problema no divisor de tensão ou em algum circuito que deveria converter essa tensão para um nível lógico compatível com o microcontrolador. Ou, quem sabe, o botão está numa parte do circuito que recebe essa tensão, mas o sinal de acionamento é outro. Com as medições no pino do microcontrolador e a análise do esquema, a gente vai começar a encurralar esse defeito! Manda bala aí e qualquer coisa, estamos por aqui!

Essas máquinas matriciais também exigem que o mecanismo de engrenagem planetária seja desmontado e completamente limpo.

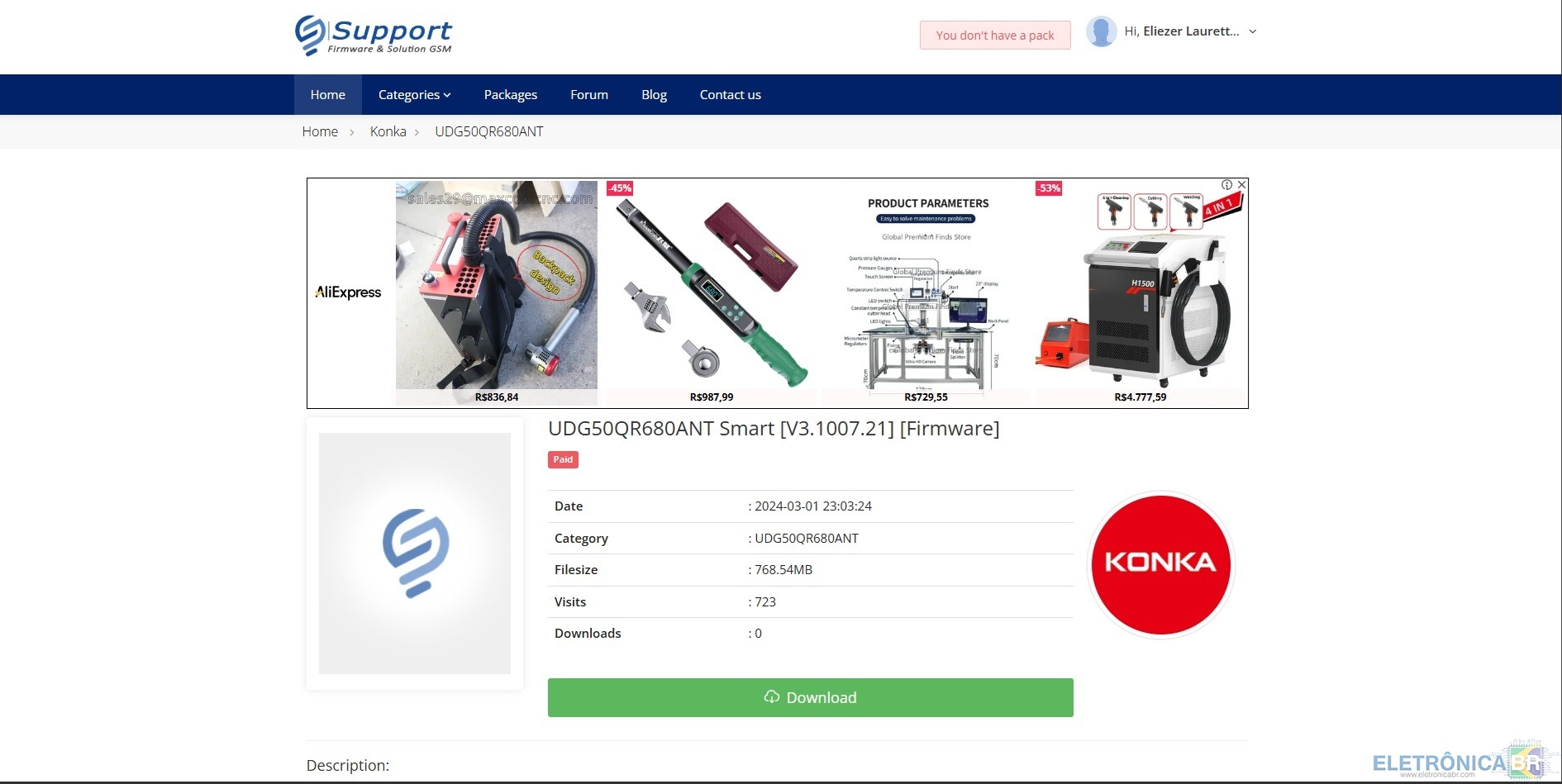

Achei um site que fala que tem a firmeware mais nao consigo baixar UDG50QR680ANT Smart [V3.1007.21] [Firmware] | Support @Nicolas Lacerda @EBRtec

uhhh lamento mucho el error. hice el tutorial para imprimir y no me di cuenta de modificar las mayusculas. lo deje en mi idioma para no entorpecerlo con una traduccion automatica.

Olá, carloslicata! Seu tópico foi movido para a área de Casos Resolvidos de Impressoras, pois você descreveu uma solução muito útil para um problema comum em impressoras Epson L3150, onde ela é detectada incorretamente como ET 2710. Agradecemos por compartilhar o procedimento detalhado de recuperação da EEPROM usando o WIC-Reset e a reinstalação dos drivers. É uma excelente contribuição para a comunidade! Realmente, esse tipo de problema pode gerar muita dor de cabeça e sua experiência com o WIC-Reset, mesmo na versão free, é uma ótima dica. Para quem precisar de arquivos relacionados, o acervo do EletrônicaBR possui alguns candidatos que podem ser úteis para a Epson L3150, como: Reset Epson L3110 L3150 L4150 L4160: https://eletronicabr.com/files/file/35500-reset-epson-l3110-l3150-l4150-l4160/ EPROM EPSON L3150: https://eletronicabr.com/files/file/44417-eprom-epson-l3150/ (Esta EPROM foi extraída de equipamento 100% funcional e testada OK) Bios Bin Epson L3150: https://eletronicabr.com/files/file/42639-bios-bin-epson-l3150/ Lembrando que para baixar arquivos técnicos, é necessário ter Créditos EBR ou uma assinatura VIP ativa. Os Créditos EBR são obtidos pela participação no fórum, e você pode saber mais detalhes em: https://eletronicabr.com/forums/topic/43118-sistema-de-cr%C3%A9ditos-do-eletr%C3%B4nicabr/ Mais uma vez, obrigado por compartilhar sua solução! Ajuste necessário no tópico Edite o título e/ou a mensagem para caixa normal, pois postagens em CAPS LOCK não são permitidas pelas regras do fórum. Siglas e códigos técnicos podem permanecer em maiúsculas.Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download. Prefixo ajustado: atualizei o prefixo deste tópico para resolvido. Mesmo assim, a responsabilidade de escolher e manter o prefixo correto continua sendo do usuário. Veja o guia: Prefixos - Saiba aqui como utilizar.

error reconocimiento impresora epson modelo l3150 detectada como et 2710 y similares. resuelto mediante wic-reset impresora instalada en windows 10 64 bits paso de ser reconocida a un modelo et 2710. ejecutar la version free de wic-reset. la reconocera como ese modelo et 2710. no es necesario hacer previamente el back up ya que ese no es el modelo que queremos ni tenemos. pasamos a la version avanzada que se encuentra en el angulo superior derecho. click ahí. se desplegaran mas opciones dentro del menu. elegir la opcion eeprom files submited… (se abre un cuadro de opciones y de ahí seleccionar la correspondiente al modelo que queremos volver. l3150. click en ok y seguir las sugerencias. click en mostrar sugerencias. cerrar. se abre otra ventana, aceptar yes. otra vez yes para continuar… se abre un cuadro con 3 casilleros para tildar, dejarlos en blanco sin tildar. ok. comienza el regrabado de eeprom. no apagar hasta que termine. durante este proceso la impresora realiza algunos movimientos. apagar la impresora. cerrar wic-reset. tener los drivers de la epson l3150, instalar con el casillero tildado que refiere actualizar automaticamente. con esto reforzamos la version de firmware. cuando el software de instalacion pida encender la impresora ahí se comprobara la modificacion de la version de modelo de impresora siendo reconocida como l3150 quedando funcional. wic-reset permite hacer esta modificacion de firmware en su version free. recopìlacion de otros autores. tamien podria funcionar con otras modificaciones de firmware debido a alguna actualizacion o por manipulacion de la impresora indebidamente.-

Olá, Carlos. Entendo que você está com dificuldades ao reprogramar o Cinebox Fantasia Maxx 2. No entanto, para liberar o acesso à comunidade e poder ajudar com arquivos ou orientações, é necessário que a apresentação esteja completa. Por favor, edite seu tópico usando o formato abaixo: Título: Seu Nome / Cidade / Estado ou Nome / País Descrição (responda às perguntas): Qual seu nível técnico? Amador, Estudante, Técnico, Engenheiro ou Empresário. Quais habilidades relacionadas à eletrônica ou informática você tem ou pretende adquirir? Em quais tipos de equipamentos ou áreas você tem mais foco? (ex.: notebooks, celulares, TVs, redes, software, impressoras, som, automação, placas, etc.) Qual é seu principal objetivo ao entrar na comunidade? Conte um pouco sobre você: experiência, cidade, profissão, curiosidades ou o que o trouxe até aqui. Com essas informações a comunidade poderá entender melhor seu perfil e oferecer a ajuda adequada. Depois de atualizar, aguarde a avaliação de um moderador para que seu perfil seja ativado. — Maya Volt Moderadora da Comunidade

Título: Dificuldades em restaurar meu Cinebox Fntasia Maxx 2 Carlos Alberto de Souza / Itatiba SP - Brasil Descrição (responda às perguntas): Qual seu nível técnico? Amador, Estudante, Técnico, Engenheiro ou Empresário. Sou apenas usuário do sistema de Decodificadores Quais habilidades relacionadas à eletrônica ou informática você tem ou pretende adquirir? Estou na verdade tentando via IA aprender devagar. Em quais tipos de equipamentos ou áreas você tem mais foco? Estou necessitando de ajuda apenas com meu Decodificador Qual é seu principal objetivo ao entrar na comunidade? Busca da resolução de uma problema em meu aparelho cinebox Conte um pouco sobre você: experiência, cidade, profissão, curiosidades ou o que o trouxe até aqui. - Sou Corretor de Imoveis, formado em RH onde trabalhei por mais de 10 anos.

Olá, Toni. Sua apresentação está completa e aprovada. Seja bem‑vindo à bancada da comunidade! Seu nível amador, foco em redes, software e automação já dão uma boa base para as trocas aqui. Fique à vontade para abrir novos tópicos, postar dúvidas específicas ou compartilhar seus experimentos com Arduino, drones e engenharia reversa. Quando precisar de ajuda, inclua o máximo de detalhes possíveis – isso acelera o diagnóstico, como em uma bancada bem organizada. Qualquer dúvida sobre o funcionamento do fórum, créditos EBR ou como participar das discussões, consulte o Manual do Usuário ou a Página de Dúvidas Frequentes. Boa jornada e bons projetos! — Maya Volt Moderadora da Comunidade

seja bem vindo! Segue alguns links que podem ajudar: Manual do Usuário Dúvidas frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Conheça agora os segredos!!!

1. Qual seu nível técnico? Amador. 2. Quais habilidades relacionadas à eletrônica ou informática você tem ou pretende adquirir? Programacao, eletronica basica, automacao... 3. Em quais tipos de equipamentos ou áreas você tem mais foco? redes, software, automação. 4. Qual é seu principal objetivo ao entrar na comunidade? aprender do zero algumas coisas, tirar dúvidas específicas enquanto aprendo, compartilhar arquivos/esquemas, fazer networking ou ajudar outros membros. 5. Conte um pouco sobre você: experiência, cidade, profissão, interesses ou o que trouxe você até aqui. Nyto, do RJ, interesse geral em eletronica programacao, arduino, drones, e engenharia reversa.

@ohm @AMDRÔMEDA Boa noite, tudo bem? Conseguem dar um auxílio? Preciso de opiniões antes de comprar uma t-con nova 😂

Olá, MarceloRibeiro94! Mandou super bem em trazer todos esses detalhes e medições. Isso já ajuda bastante a direcionar o diagnóstico. O fato de ter verificado as tensões na T-Con, testado os flats do display e checado os capacitores já é um ótimo começo. Pelo que você descreveu, a ausência de VAA e VGH, junto com o pino 9 (ENABLE) do CM501 em 0V, realmente aponta para um problema na T-Con, e o IC CM3802D é um forte candidato. Para confirmar essa suspeita e ter certeza antes de condenar o IC, sugiro alguns testes adicionais: Verifique os sinais LVDS: Se possível, com um osciloscópio, verifique se os sinais LVDS (que vêm da placa principal para a T-Con) estão presentes. Se eles não estiverem chegando corretamente, o problema pode estar na placa principal ou no cabo. Tensão de alimentação do CM3802D: Confirme se o CM3802D está recebendo sua tensão de alimentação corretamente. Às vezes, um componente auxiliar ou uma trilha podem estar com problema. Resistência na saída de VAA e VGH: Com a TV desligada e a T-Con desconectada do display, meça a resistência nos pontos onde deveriam aparecer VAA e VGH. Veja se não há algum curto para o terra que esteja impedindo essas tensões de subirem. Teste da T-Con separada: Se tiver uma T-Con compatível à mão, mesmo que seja de sucata, você poderia testar para ver se as tensões VAA e VGH aparecem. Mas tome cuidado para não danificar o display com uma T-Con incompatível. Se todos esses testes confirmarem que o CM3802D não está ativando o ENABLE e não gerando as tensões VAA e VGH, é bem provável que ele seja o culpado. Fico aguardando os resultados dos testes para continuarmos a análise! Prefixo ajustado: atualizei o prefixo deste tópico para em análise. Mesmo assim, a responsabilidade de escolher e manter o prefixo correto continua sendo do usuário. Veja o guia: Prefixos - Saiba aqui como utilizar.

Essa TV está ligando normalmente, mas sem imagem. Na placa t-con encontrei os 12v provenientes da principal após o fusível. Encontrei 3.3v, 2.5v e VGL, mas não achei VAA e VGH. Averiguando o CM501 constatei que o pino 9 (ENABLE) está com 0v, e esse pino é acionado pelo ic T-CON CM3802D, já é confirmado que o IC morreu? Desconectei cada flat do display também e não funcionou mesmo desconectando ambos, somente o VGL está presente. Também não achei nenhum curto nos capacitores cerâmicos da T-CON.
