devolvido DELL INSPIRON 14Z-5423/ DMB40 INTEL MB 11289-1 REV:A00 - Liga. não sobe video e beepa 7x com chiado na caixa de som

[EvandroEJCS]

este Vt1318mf tem no mercado livre a venda mais acho que esta faltando um pouco de conhecimento ao amigo mesmo a gente ajudando , se este chip for a sua solução vote tem como trocá-lo

[DoubleGuy]

14 minutos atrás, EvandroEJCS disse:

este Vt1318mf tem no mercado livre a venda mais acho que esta faltando um pouco de conhecimento ao amigo mesmo a gente ajudando , se este chip for a sua solução vote tem como trocá-lo

Desculpa amigo, perdão mesmo. Em analise de esquema eletronico, nao sou bom. Qual a sua sugestão? Pode falar que eu faço o que voce disser.

Perdoe a minha ignorancia.

Sair trocando os componentes da placa sem ter certeza se ele esta ruim, acho que não é solução.

Sera que vou ter que arriscar a comprar esse ci?

[EvandroEJCS]

amigo tem que ter tenção nas bobinas Vcore se o note ligou verifica se tem alguém esquentando olhe o esquema se tiver duvida pergunte outra coisa muitas vexes a gente tenta ajudar mais quem pergunta não entende e lembre que não estou ai então tire foto coloque na foto os valores de tenção encontrado direto nos pinos da foto tirada

[DoubleGuy]

9 minutos atrás, EvandroEJCS disse:

amigo tem que ter tenção nas bobinas Vcore se o note ligou verifica se tem alguém esquentando olhe o esquema se tiver duvida pergunte outra coisa muitas vexes a gente tenta ajudar mais quem pergunta não entende e lembre que não estou ai então tire foto coloque na foto os valores de tenção encontrado direto nos pinos da foto tirada

Entao cara, se vc ler o post completo vai ver que os valores estao descritos. Nao tem tensao de vcore. O processador nao esquenta, e nao tem nada esquentando. o pu4201 ta frio.

[DoubleGuy]

Em 30/06/2018 às 14:32, DoubleGuy disse:

Realmente a pl9201 nao tem tensao nenhuma, eu ate tentei desativar o video dedicado retirando essa bonina. Mas nao adiantou. Tenho suspeitas que o video dedicado esta ruim.



Tensões que não tem na placa:

PL9201 = 0V

PL 4301=0V

PL4401=0V

PL4501=0V



Em 30/06/2018 às 14:42, DoubleGuy disse:

Se eu vi direito o pu4201, pinos:

1 - 3,2v

2 - 1,7v

3 -1,7v

4 - 0,44v



so repetindo o que ja falei

[EvandroEJCS]

Exemplo tire uma foto da placa e coloque o nome da bobina e valor de tenção fica mais facil ate mesmo se tu tiver que verificar para alguem uma tenção

[DoubleGuy]

Pera ai que vou fazer isso entao

[EvandroEJCS]

ok aguardando

[DoubleGuy]

1 hora atrás, EvandroEJCS disse:

ok aguardando

Da uma olhada no inicio do topico, eu postei as fotos das tensoes das bobinas.

[EvandroEJCS]

Em 18/06/2018 às 15:43, DoubleGuy disse:

Olá pessoal. Peço a ajuda dos caros colegas para poder resolver essa situação.

Esse notebook, estava ligando normalmente aqui na assistencia, no dia seguinte ele não quis dar mais video. Liga, sem video e agora fica beepando 7 vezes e ainda a caixas de som ficam chiando. O cooler quer dar partida mas não chega a girar. O consumo na fonte assimetrica é de 0,10A. Ele liga mas nao desliga mesmo forçado no botao power, liga em seguida como se tivesse algum curto.

Testes feitos:

- troca da memoria, com pcl3 e pc3

- Troca da fonte

- troca da tela

- Regravaçao da bios e troca do ci da bios

- ME no pch , no chip de video dedicado amd e no processador core i5 bga

- Removi o ci de rede (vi aqui no forum um caso que o cara resolveu assim)

- Troca da bateria da CMOS

Tem as tensões primarias 5 e 3,3v



O ci de som fica na placa filha, eu tambem testei ligar somente a placa mae sem ela, mas não da video tambem.

Pelo os codigos da dell, vi que 7 beeps é defeito da cpu. Mas nesse caso é bga. Minha duvida é, sera que tem que trocar essa cpu? Alguem ja fez reball nesses processadores, no caso aqui é um SR0XL e deu certo? O processador aqui nem chega a esquentar.

Existe mais algo que eu possa estar fazendo para teste?



OBS: Uma coisa importante que esqueci de comentar, é que esse notebook, estava com ums sintomas estranho antes de parar de vez de funcionar. Quando eu formatei com windows 10, estava funcionando normal o video dedicado com o driver dele. Resolvi por o windows 7, quando eu instalava o driver do video dedicado amd, a tela ficava branca completamente, e travava tudo. So voltava ao normal quando tirava o driver. No windows 10 funcionava normal. Achei que era incompatibilidade de driver no windows 7, mas to desconfiado que o video dedicado estava começando a ir pro espaço. So não sei se agora tem a ver com o notebook agora nao dar video e ficar beepando 7 vezes com chiado nas caixas de som.



Abaixo as tensões encontradas pela placa dos 2 lados



Muito obrigado pela atenção de todos!



Esta tençoes medidas e com a placa ligada ou desligada ????

[DoubleGuy]

Ligada, alias ela liga sozinha e não consigo desligar. Ela liga sozinha em seguida.

[EvandroEJCS]

O chip da bios esta esquentando ?



O chip super i/o esta esquentando ??



[notdeskconsertos]

Tá faltando outros sinais nele amigo....

[DoubleGuy]

30 minutos atrás, EvandroEJCS disse:

O chip da bios esta esquentando ?



O chip super i/o esta esquentando ??



Ta nada amigo, frio os 2.

29 minutos atrás, notdeskconsertos disse:

Tá faltando outros sinais nele amigo....

Quais sinais vc fala? Logicos? Ou bobinas sem aferir?

[DoubleGuy]

31 minutos atrás, EvandroEJCS disse:

O chip da bios esta esquentando ?



O chip super i/o esta esquentando ??



Bios alias eu ja troquei o ci e regravei ums 3 arquivos aqui do forum.

[DoubleGuy]

Em 22/06/2018 às 23:16, everaldo designer disse:

Pode verificar se o pwm do vcore o PU4201 ele esta sendo alimentado, seria pinos 1,2,3 e 4 VDD

 Everaldo, por favor pode me dar uma luz aqui? Realmente o pwm do vcore esta recebendo os vdd, mas não sai nada dele. Sera que ele precisa de algum sinal logico para poder liberar alguma tensao na saida?  O super i/o tem algo haver? Sera que eu arrisco comprar um pwm desse para trocar e ver o que da?

[DoubleGuy]

Em 25/06/2018 às 17:59, wjinformatica disse:

pois é diga quais bobinas não existe tensão amigo

@wjinformatica, postei as fotos da placa com a alimentação de cada bobina com ela ligada. Pode me ajudar por favor? Pelo que eu estou vendo o pwm da vcore tem os vdd nos pinos 1,2,3 e 4 mas não tem saida.

[wjinformatica]

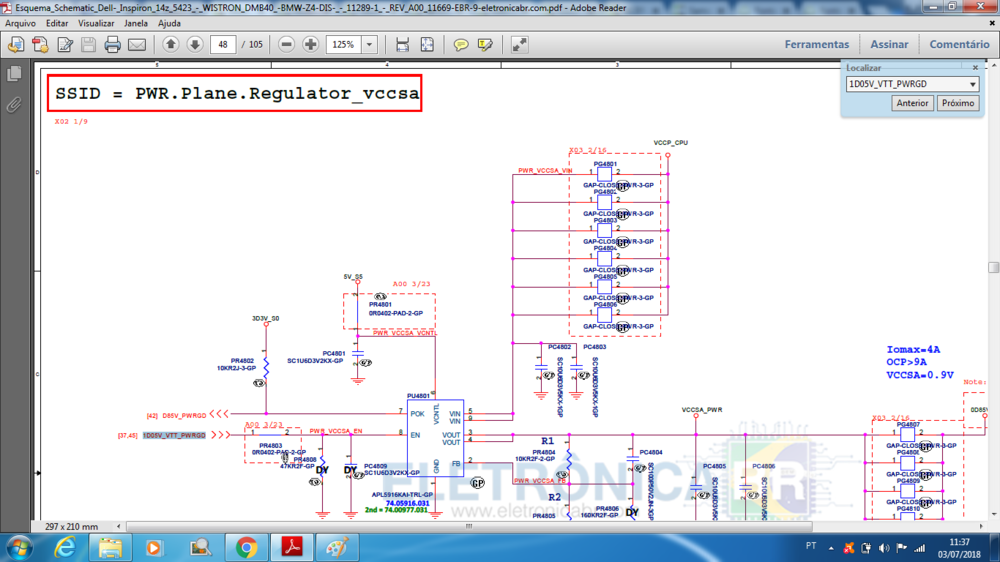

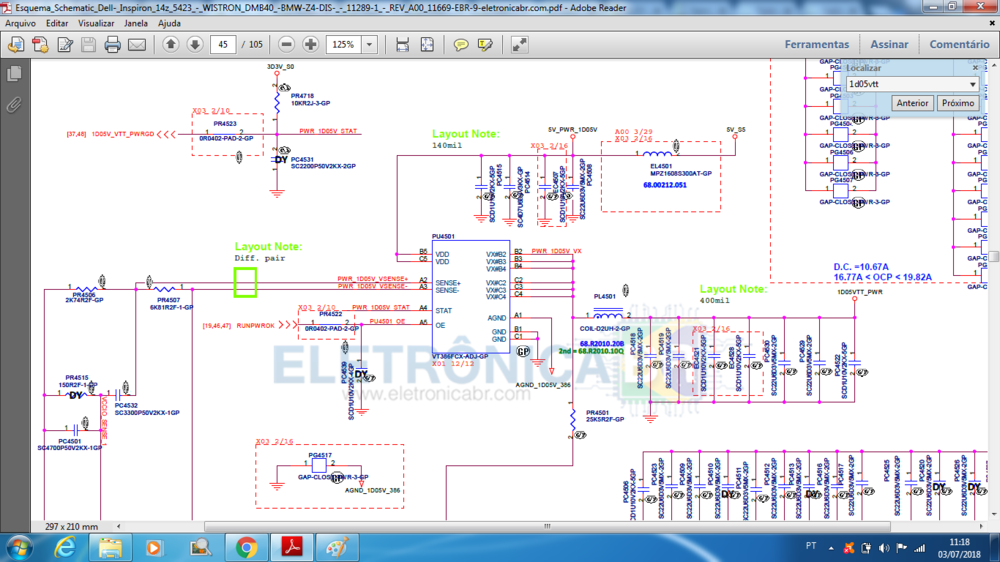

esse pwm ativa ates do vcore, a4 vem o sinal? esse é bga né?

pu4801 recebe esse sinal no pino 8 verifique isso

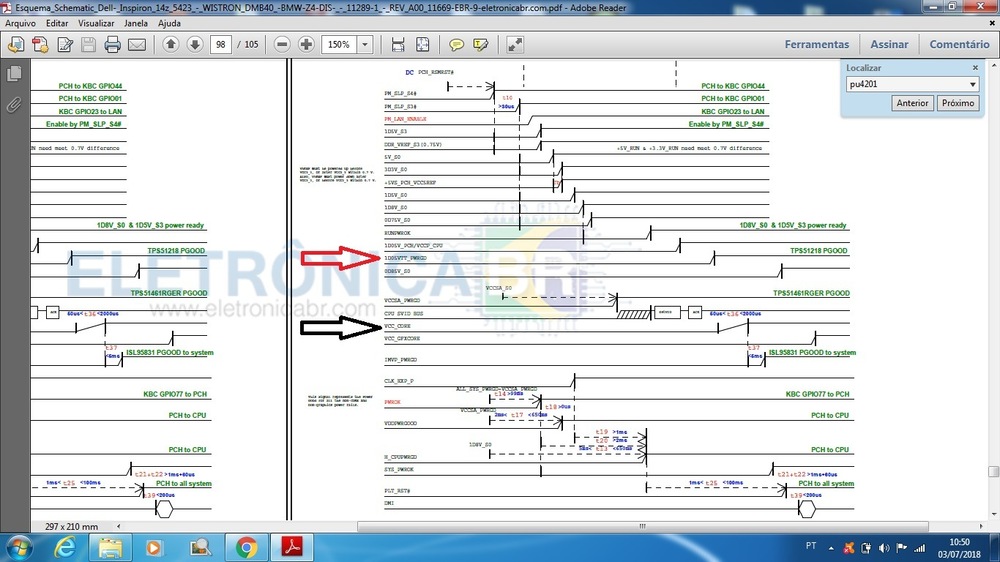

é assim que faço sigo a sequencia de start quando tem no esquema

dai onde a sequencia interromper o resto não será ativado

assim se este sinal marcado com a flecha vermelha não tiver

o resto não vai ter abaixo inclusive o vcore

Editado: 3 de Julho de 2018 por wjinformatica

[DoubleGuy]

23 horas atrás, wjinformatica disse:

esse pwm ativa ates do vcore, a4 vem o sinal? esse é bga né?

pu4801 recebe esse sinal no pino 8 verifique isso

é assim que faço sigo a sequencia de start quando tem no esquema

dai onde a sequencia interromper o resto não será ativado

assim se este sinal marcado com a flecha vermelha não tiver

o resto não vai ter abaixo inclusive o vcore



blz vou verificar, mas sinal eu acho que é so com o osciloscopio que que afere ne? Eu não tenho. Mas posto o que eu achar.

[wjinformatica]

@DoubleGuy normalmente esses sinais tem voltagem amigo

passe as que te falei

[DoubleGuy]

Olha o PU4501 é bga, nao consigo pegar o A1 dele.

O pu4801, não tem nada no pino8 = 0v, a unica tensao que tem é no pino 6 dele que ta dando 4,8v

[wjinformatica]

pino 4 do pu4701 temos o que?

pino 12 do sio temos o que?

Editado: 4 de Julho de 2018 por wjinformatica

[notdeskconsertos]

Tensões ?

[DoubleGuy]

20 horas atrás, wjinformatica disse:

pino 4 do pu4701 temos o que?

pino 12 do sio temos o que?

pino 4 do pu4701 = 3,2v

pino 12 do sio = 3,15v

[notdeskconsertos]

sIO 3.2V / certeza ??
