devolvido Dell Inspiron 3421 - Placa mãe DNE40 - Não liga - Aquecimento no PWM

[luub]

Olá a todos, estou com um problema na minha placa mãe, a mesma não inicializa de forma alguma, localizei um único componente que esquenta muito (aparentemente, o local do curto). Pesquisando sobre a placa, descobri que o componente é na verdade o PWM. Não sei quais componentes podem causar o aquecimento do PWM. Minha dúvida é: Existe algum outro componente que pode causar este aquecimento ou o problema é realmente só no PWM?

Caso ajude, o PWM é o 51225 TI 381 ADC6. Em anexo está uma foto do PWM com um sublinhado em amarelo.

Notebook Dell Inspiron 3421 - Placa mãe DNE40

Agradeço desde já.

[Paulo Noce]

Você não tem permissão para ver links. Faça login ou cadastre-se.

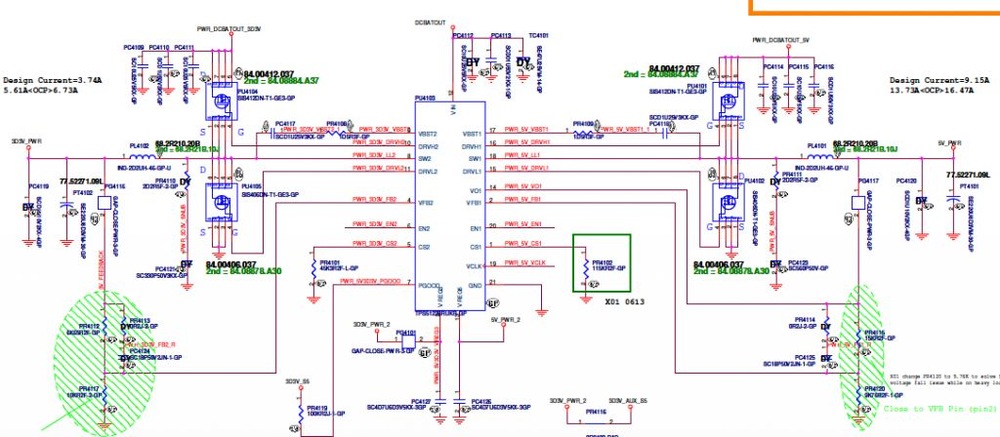

, Boa noite, Verifique imagem abaixo e meça os componentes selecionados. Com o multímetro em escala de 200ohms, meça a PL4101 e PL4102 em relação ao terra e veja se existe curto. Meça também os mosfets. Post resultado. Obrigado

[felipesantos123]

Amigo o problema e o pwm mesmo da muito problema, pode trocar.

[Pollaco]

Veja Algum Capacitor em Curto proximo PWM

[FLAVIOTECH]

Você não tem permissão para ver links. Faça login ou cadastre-se.

sega a orientação do amigo certo. Certifique se não tem algo em seu a redor causando o curto no pwm. Se tudo estiver certo só resta a troca do mesmo ok. Qualquer coisa estamos aqui para tentar ajudar!

[Infonorte Informatica]

outra forma de testar é retirando o pwm e injetando tensão nas linhas pra ver se ainda tem curto.

[paulonegreiros]

amigo com o multímetro na escala de continuidade verifique os pinos do ci pra ver se tem curto. caso tenha remova ele e veja se o curto vai continuar em seu local.



[luub]

Você não tem permissão para ver links. Faça login ou cadastre-se.

, fiz as medições indicadas, o PL4101 está com 10.4 e o PL4102 está com 1.3. Com relação aos mosfets próximos ao PWM, a maioria está com valores entre 1.1 e 1.4, com exceção do PU4101 que está com 10.1, este está próximo a bobina PL4101 que está com 10.4. Os capacitores estão normais.

Agradeço a atenção de todos.

[Nilton Santos]

Você não tem permissão para ver links. Faça login ou cadastre-se.

, olha só eu ja tive 2 problemas desse e não encontrei outra coisa incomum exceto este pwm esquentando...e o problema foi resolvido fazendo a troca do mesmo...exitem casos e acasos mais não custa quase nada vc fazer a troca do mesmo se vc tiver ai disponivel este pwm...abraços

[Paulo Noce]

Você não tem permissão para ver links. Faça login ou cadastre-se.

, Caro boa noite. Agora meça as bobinas, invertendo as ponteiras do multímetro. Ex: Como vc mediu com a ponteira preta em gnd, agora coloque a ponteira vermelha no gnd e meça com a preta nas bobinas. OK Post resultado. Obrigado.

[luub]

Bom dia

Você não tem permissão para ver links. Faça login ou cadastre-se.

, fiz as medições, a bobina de 3V está com 1.3 e a bobina de 5V está com 10.2. , não troquei o PWM ainda pois não tenho o mesmo, terei que ir no centro de SP para comprar, por isso estou buscando um diagnóstico mais preciso rs.

[Nilton Santos]

entendi.....este indutor de 5v está com 10v apenas em um lado do outro lado vc vai ter os 5v normal....

[maeltoso]

Em 10/07/2016 às 11:18, felipesantos123 disse:

Amigo o problema e o pwm mesmo da muito problema, pode trocar.

Tem algum tipo de jumper que da para fazer ,não tendo o componente?



[maeltoso]

Em 10/07/2016 às 00:10, Paulo Noce disse:

Você não tem permissão para ver links. Faça login ou cadastre-se.

, Boa noite, Verifique imagem abaixo e meça os componentes selecionados. Com o multímetro em escala de 200ohms, meça a PL4101 e PL4102 em relação ao terra e veja se existe curto. Meça também os mosfets. Post resultado. Obrigado

tem algum jumper que da para fazer ,não tendo o pwm?
