  1. nagkiller
    Talvez isso te ajude: https://docs.arduino.cc/retired/hacking/software/Bootloader/ (dica: PB5) Não sei o porque de remover o LED, mas não seria melhor e mais simples, apenas mudar o pino na qual o seu hardware está ligado? Flw...
  2. nagkiller
    São dois resistores de pulldown. No caso tem que ver o esquema certinho pra ver o motivo de o porque colocaram. Esse retrofing pode ser justamente por um problema ou nos resistores smd e o camarada não tinha um smd para substituir ou pode ser por algum outro componente que também o camarada não tinha para trocar. Flw...
  3. nagkiller
    Por exemplo nos botões tactil, pontos de sustentação por parafusos, etc... Esta área, por exemplo, não parece estar boa. Mas como é você quem está com a placa e se fez realmente uma limpeza, verá melhor a diferença comparando com a foto anterior. Flw...
  4. nagkiller
    Além dos capacitores estufados, há grande indício de corrosão por água (aparentemente ferrugem) em algumas partes, o ideal é substituir os componentes danificados e fazer uma boa limpeza. Fora isso, se você não for técnico, o melhor é levar para alguém com capacidade/conhecimento técnico. Mexer sem conhecimento só vai piorar a situação do produto! Flw...
  5. nagkiller
    Sobre a questão do led aceso, é um problema do Proteus da versão 8.xx. Selecione o Led e em Edit Properties, mude o Model Type de Digital para Analog. Já a questão do fluxo de corrente no circuito, vá em System, Set Animation Option e marque Show Wire Current Arrows. Se preferir, pode marcar Show Wire Voltage by Colour também, para diferenciar as nets. Flw...
  6. nagkiller
    Realmente, não estava bem especificado. Então eu entendi errado. Flw...
  7. nagkiller

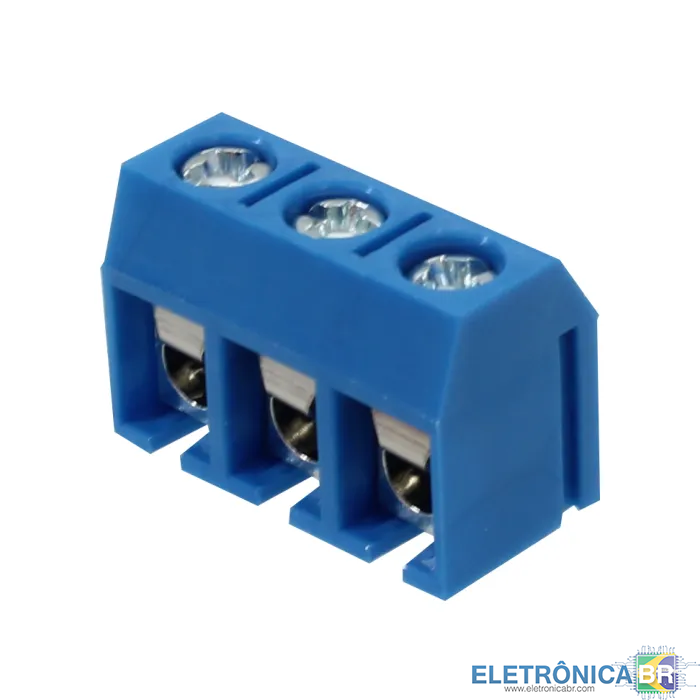

    Circuito exemplo: Com o GND proveniente dos catodos de D5 e D6 e o +VCC proveniente dos anodos de D4 e D7 faz-se uma fonte 5V com um 78xx05 para alimentar a parte baixa do circuito (MCU e LEDs, por exemplo). Neste caso tem-se apenas 2 fios ao invés de 3! Recomenda-se para isso, o uso de bons capacitores antes e depois do regulador, conforme o datasheet. As INPUT MCU NI e INPUT MCU I também podem ser movidas para um único pino de ADC, economizando pinos, caso deseje fazer isso. Neste caso deverá fazer algumas alterações. D3 é um diodo zener de 5V1 (caso esteja usando um MCU de 5V). Na alteração abaixo, quando não houver uma bateria, a tensão ADC é de 5V. Quando houver uma bateria e a polaridade estiver correta, a tensão fica em torno dos ~2V5 (metade) e se estiver invertida a polaridade, fica na base dos 4V5. Ai só atuar nas saídas dos LEDs, de acordo com a tensão INPUT MCU ADC INVERSAO. Flw...
  8. nagkiller
    Considere: 1 - Verificar no datasheet do MCU (microcontrolador) a tensão máxima nos pinos. 7V está bem fora do especificado! Isso já te responde uma das perguntas! 2 - Seu esquema tem um erro no L2, onde está em curto-circuito o GND. No Proteus, vc precisa escolher outra forma para simular outras referencias. 3 - No seu esquema, Sonda são todas ligadas entre si, correto? 4 - Se vc está usando uma fonte simétrica, então sua referencia de GND está errada. 5 - Para a leitura de fonte assimétrica, recomendo criar um Terra Virtual (divisor resistivo com mesmo valor). 6 - Para usar tensões maiores que 5V ou 3V3, que é a tensão máxima do MCU, você terá que reduzir a tensão, usando divisor resistivo, por exemplo. 7 - Considere usar optos, assim isolará o MCU. 8 - NA1 e NA2 vão para o MCU, correto? Se sim, então deve garantir sempre que a tensão não passe da máxima, pode ainda usar em paralelo com o pino alguns diodos zeners, conforme a tensão máxima dos pinos do MCU. 9 - Seu esquema, vc usa uma tensão +B, mas ali na sonda, está usando um "Positivo". 10 - Para que servirá o "SINAL"? Flw...
  9. nagkiller
    Talvez isso te ajude, caso os dois componentes ainda estejam em mãos: Infelizmente não achei o esquema, uma outra dica é tentar procurar fotos dessa placa em boa resolução e tentar ver o valor. Flw...
  10. nagkiller
    Meça com um paquímetro ou regua a distância dos furos na placa. De acordo com o esquema, o valor deste capacitor é 100nF (nanoFarad), a tensão não deve ser maior que 30V na qual é proveniente do trafo, então, pode usar quaisquer um de 63V, 100V, 250V, 400V, etc... (estes em negrito farão mais sentido, por terem as dimensões mais próximas da que estava na foto). Então conforme a medida do paquímetro ou régua (exemplo 10mm ou 1cm) a especificação será : Capacitor de poliester de 100nF x 100V x 10mm. Fazendo a busca por "Capacitor de poliester 100nF x 100V x 10mm", resultou neste exemplo em: Flw...
  11. nagkiller
    Tem 2 pads com furos, que te serve pra inserir um novo fusível PTH. ou ou fusível rearmavel. No caso da corrente do fusível, terá que ver certinho onde ele vai, geralmente, dependendo se for sirene ou auxiliar para sensores é 1 Ampere. Para a entrada AC, também pode ser usado um de 1 Ampere. A questão não é só o fusível, provavelmente e certamente algo mais foi afetado. Não adianta só colocar um fusível novo! Flw...
  12. nagkiller
    Esses diacs são fáceis de achar pra comprar... muito comum... pode encontrar em placas de centrais de portão antigas, placas de dimer, etc... Mas como disse antes, tenha certeza de que ele seja o real problema ou estar com defeito! Com multímetro digital ou analógico vai medir aberto, caso estaja bom! Segue alguns tutoriais sobre o componente: Flw...
  13. nagkiller
    Diac DB3 https://www.st.com/resource/en/datasheet/db3.pdf Antes de condená-lo, entenda como ele funciona! Flw...
  14. nagkiller
    Atenção! Está área é destinada à solicitação de arquivos que ainda não constam no acervo da comunidade, o arquivo que você deseja já está disponível, doravante utilize o menu "Atividades"->"Pesquisar" para saber se um arquivo já está disponível. Novos membros sem créditos que desejam ajuda para efetuar o download de um arquivo, devem criar um tópico corretamente e na área adequada sobre a análise do equipamento para o qual desejam o arquivo. Arquivos somente são fornecidos gratuitamente para novos membros interessados em participar ativamente da comunidade, se você não pode, ou não deseja participar ativamente, verifique Aqui qual dos planos VIP lhe atenderá melhor, todos devem contribuir para usufruir, seja participando ou ajudando financeiramente na manutenção da comunidade. ► Saiba como selecionar a área correta para criar o seu tópico O título do tópico deve seguir este padrão: Marca e Modelo + Modelo da Placa + Breve Descrição do Defeito. Na postagem detalhe melhor o defeito, e informe também todos os testes já realizados. Abaixo, alguns outros links que irão lhe ajudar: Manual do Usuário Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Conheça agora os segredos!!!
  15. nagkiller
    Veja se um desses de encapsulamento SOT143x(que são para a linha de RF) te faz sentido: https://www.s-manuals.com/smd/wm Você poderia incluir na sua primeira mensagem que marca e modelo do equipamento que é essa pcb. Além disso, tem como tirar como parâmetros pra ver se está queimado o outro componente semelhante que está perto de R17, C18, R20, etc... Flw...
  16. nagkiller
    Tranquilo! O importante/ideal é ter pelo menos 1 multímetro. Não vai adiantar saber simplesmente o valor. E se por um acaso, um deles estiver aberto ou resistência alterada? Sem as ferramentas adequadas, não tem como consertar o equipamento de forma acertiva. Flw...
  17. nagkiller
    Está obvio ser 0R 5% 0402 Você chegou a medi-los? Flw...
  18. nagkiller
    A pergunta dele não tem nada haver com Arduino, o tópico foi criado em lugar errado. "Webmaster Troque informações e esclareça suas dúvidas sobre Programação Web (php, java, css e outros), Mysql, Photoshop, Hospedagem e assuntos relacionados." Sobre o gradle, vc deveria postar as mensagens, seu tópico está muito vago. Não trabalho com Android Studio, mas já trabalhei um bom tempo com gradle, atualmente estou utilizando o maven. Então, tente ler essa doc do pluglin: https://reactnative.dev/docs/react-native-gradle-plugin , talvez te ajude. Flw...
  19. nagkiller
    Seja bem Vindo! @ Vejo que é novo no fórum, se não apresentou-se ainda CLIQUE AQUI. Já temos esse arquivo no servidor do fórum. https://eletronicabr.com/search/?q= Esta área é exclusiva para pedido de arquivos que não temos disponíveis para download. Antes de fazer pedido de arquivos, favor utilizar a busca do fórum -> Clique Aqui Para fazer downloads é necessário ter Créditos(gratuito) ou Assinatura VIP Para conseguir ajuda, abra um novo tópico na área correspondente (Clique aqui para escolher área.) O título do tópico deve seguir este padrão: Marca e Modelo + Modelo da Placa + Defeito. Informe também todos os testes já realizados. Segue alguns links que podem ajudar: Como fazer downloads no fórum? Conheça agora os segredos!!! Preciso de um arquivo e não tenho créditos Sistema de Créditos do EBR Dúvidas Frequentes Manual do Usuário
  20. nagkiller
    Veja se isso te faz sentido: Webmaster https://eletronicabr.com/forums/forum/58-webmaster/ Troque informações e esclareça suas dúvidas sobre Programação Web (php, java, css e outros), Mysql, Photoshop, Hospedagem e assuntos relacionados. Flw...
  21. nagkiller

    tutorial Programação em C++

    nagkiller respondeu o tópico de luis_tosta em Arduino

    Já experimentou olhar esse tópico? Além disso, tem o próprio site https://www.arduino.cc/ que tem toda a documentação do Arduino. Ainda pode ler o livro C Completo e Total de Herbert Schildt e o site .https://cplusplus.com/ para referências. Um curso de lógica de programação também vai ajudar muito. Flw...
  22. nagkiller
    Não posso opinar. Flw...
  23. nagkiller
    Encostar ou ligar, o estrago é o mesmo!!! Algo sempre se danifica. Olha as especificações USB, são para 5Volts... com a inserção de tensão maior que a especificada, a maioria dos caps podem ter sofrido, aquele CI (circuito integrado próximo do conector USB também pode ter sido afetado, etc... é torcer e analisar quais outros componentes foram afetados. Nesse caso, você quem deverá fazer isso. Flw...
  24. nagkiller
    Deixa eu entender o escopo: Você achou que 12V seria mais "forte" que 5V e "jogou" 12V no conector USB, pela qual esse equipamento é alimentado ou foi por outro conector, seria isso? Flw...
  25. nagkiller
    A função é de gravar e dupurar códigos escritos exclusivamente para microcontroladores da familia STM8 ou STM32, dependendo da especificação de cada gravadora. Essas ferramentas são mais indicadas para quem desenvolve projetos, na parte de reparos não será de grande serventia, a não ser que você consiga o firmware para regravar. Uma observação quanto a compra, é o excedente de 50 dólares, mesmo assim ainda pode ter uma taxa de importação. Flw...
