  1. vado
    Eu disse pra vc lá em cima que esse sinal (tensão) era pra alimentar parte do processador. Olha o que a IA disse: O sinal +VCCIN_AUX na placa Dell LA-K033P (Inspiron 3501) é uma linha de alimentação auxiliar derivada da tensão principal +VCCIN do processador. Sua função é fornecer energia estável para circuitos de suporte ao CPU e ao PCH (chipset), especialmente em fases iniciais do start, antes da habilitação completa dos reguladores principais.
  2. vado
    Dei um joinha pra vc baixar
  3. vado

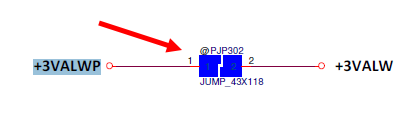

    Abre o jump e vê se o +3VALWP sobe.
  4. vado
    Beleza
  5. vado
    Só mais uma pergunta, quando fez aquele teste que pedi, o carregador tava plugado?
  6. vado
    Confere se tem algum curto nos pinos do PUG1
  7. vado
    Medes os mosfets, tudo ao redor do integrado.
  8. vado
    @Carlos Guarino valeu... grande batalha, salve essa análise poderá servir futuramente.
  9. vado
    Então vamos nessa... Levante a bobina e jogue 1v Retire o resistor e jogue 3v através de um resistor de 1K Start a placa
  10. vado
    Mede a tensão em todas as bobinas e passa pra mim, volta com a bios original
  11. vado
    Aqui a tensão no +VCCIN_AUX, vamos fazer o teste drástico?
  12. vado
    Tá correto.
  13. vado
    Refaz a trilha e vê o que acontece.
  14. vado
    Então a trilha tá aberta um lado pega no MAINON (0v) e outro no MAINON_EC (3v depois do start), Confere direitinho pra gente tirar dúvida.
  15. vado
    O R791 existe?
  16. vado
    Mede esse aqui.
  17. vado
    Podemos sim fazer esse teste mais drástico, mas temos que levantar a linha PG_VCCIN_AUX também. Tem outra fonte aí?
  18. vado
    Então testa tudo nesse ckt, conferiu os mosfets?
  19. vado
    Mede esse aqui
  20. vado
    O sinal MAINON tá em baixa, por isso não temos +3v.
  21. vado
    Não achei nenhum jump, tem como cortar a trilha nesse ponto pra ver se +VCCIN_AUX sobe?
  22. vado
    Não estou dizendo que a porta OR tá com problema, disse que é o motivo da sequencia está indo além do +VCCIN_AUX. Pra mim o problema tá no ckt do +VCCIN_AUX. Teste todos os componentes do ckt.
  23. vado
    Encontrei o motivo da sequencia de sinais continuar mesmo não tendo +VCCIN_AUX Tem uma porta OR que faz o sinal PCH_RSMRST# ficar em alta e assim continuando a sequência, veja:
  24. vado
    Tem sinais vindo do processador tb
  25. vado
    Alimenta uma parte do processador, já que tem SIO_SLP_S3#, confere esses outros sinais
