Nobreak novinho, tirado da caixa, ao tentar verificar o formato de onda da tensão de saída, a ponta de prova do osciloscópio gerou um curto fase x terra (bobeira minha, que não usei um trafo isolador ou outro recurso para impedir este velho e conhecido problema). Deu aquele "pipoco" rápido, o osciloscópio (um HANTEK DSO2D15) não ficou danificado, o nobreak se desligou na hora e não voltou a ligar mais (detalhe: usei um atenuador 20:1 na ponta de prova). O fusível de proteção do nobreak não se rompeu e a bateria está em perfeito estado (abri, retirei ela do circuito e a testei separadamente). Mas, identifiquei dois componentes chamuscados na placa eletrônica: um capacitor de 2200uF e um resistor de potência cujo invólucro ficou bem danificado (já retirei eles da placa). Apesar do dano, é possível identificar 4 cores no invóluro do resistor (foto anexa): marrom (extremidade 1), preto, prata e preto (extremidade 2). Acredito que este resistor seja de 5 cores e, no caso, não consigo identificar a cor que ficaria entre o prata e o preto da extremidade 2. Minha intenção é trocar estes dois componentes e ver se o nobreak volta a funcionar. Alguém teria, por acaso, um esquemático eletrônicou desta placa, ou teria ideia do valor deste resistor? Obrigado e ótimo dia a todos(as)!
-

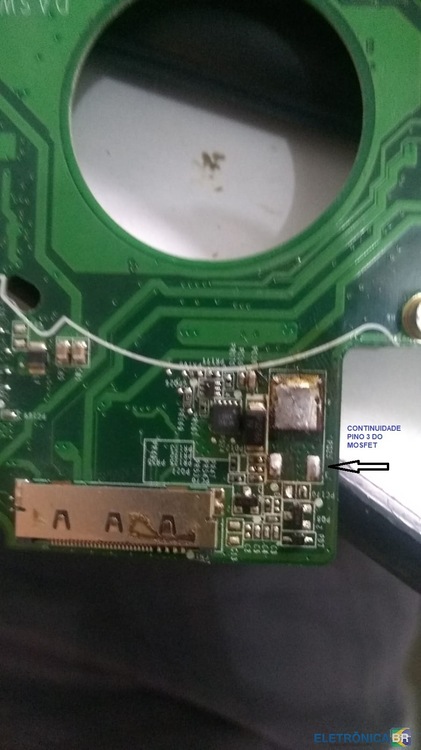

PLACA Mãe nao liga, curto pino 3 do mosfet como na foto, retirado o mosfet e o curto persiste, seguido até o resistor RD198 apos remoção o curto sai do pino 3 do MOSFET mas segue após resistor! preciso do equema da placa para seguir esta trila! obg
-

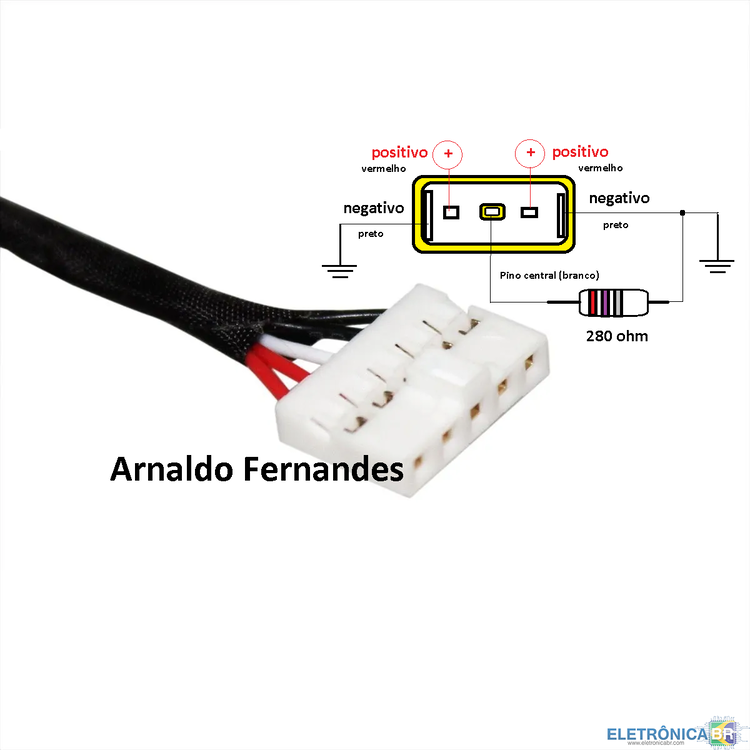

Olá, peguei este notebook da marca Lenovo e o cliente reclamou que não carregava a bateria e quando desligava o conector da fonte o aparelho simplesmente apagava por completo. Ele mandou para uma pessoa que cortou os cabos e ligou a fiação direto no positivo e no negativo. A Lenovo costuma usar um conector usb para alimentar seus circuitos eeste conector tem 5 pinos nesta sequência, preto, vermelho, branco, vermelho , preto. Ao ligar direto somente o positivo e o negativo ele deixou o fio branco desligado. Para resolver o problema, conectei um resisto de 270 ohm entre o pino central branco e o gnd. Após isto, a bateria além de receber carga, ela se mantém carregada. veja a imagem esquemática que montei.
-

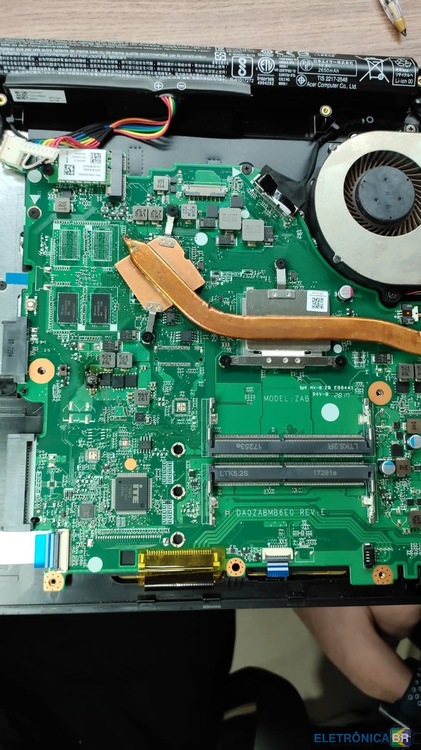

devolvido Acer Aspire E5-553G-T340 DA0ZABMB6E0 REV: E Curto gravíssimo
Willian Risse postou um tópico em Notebook's

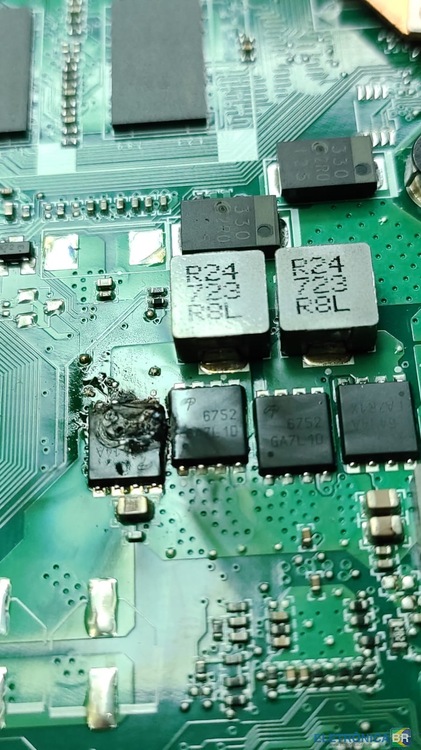

Olá caros leitores... Chegou aqui na técnica hoje um notebook que estava ligando, porém não estava gerando imagem, então subi para a bancada a fim de realizar alguns testes e ter a certeza da informação da O.S., logo que coloquei ele na mesa, senti um cheiro estranho de ampere. Então abri o equipamento e me deparei com essa cena que vocês podem observar na foto abaixo... Porém não sei exatamente como identificar e o que fazer nessa situação, pois acredito que o curto nesse nível pode ser algo mais generalizado, então pedirei ajuda de você leitor, para verificar até onde esse estrago se estendeu, e avaliar se é algo que compensa ou não um reparo...
-
A fonte do seu notebook pode não ligar porque o cabo está em curto circuito. Se você dessoldar o cabo da fonte e substitui-lo pode fazer voltar a funcionar.
-
dúvida Dell Vostro 5470 / Defeitos HDMI / Audio e USB
Julian_Nunes postou um tópico em Vagas de Emprego e afins.
Ola a todos, Essa e minha primeira postagem, então desculpa se estou fazendo alguma coisa errada. tenho um vostro 5470 que inicialmente começou a apresentar problemas nas letras "S e J". Fiz a compra de um novo teclado no mercado livre onde apos a troca estas letras voltaram a funcionar, mas a tecla "?" que fica ao lado do shift do lado direito nao funcionava. Apos uns 30 dias usando o notebook deste jeito, ao tentar usar o notebook em um monitor externo pelo HDMI ele nem mesmo reconheceu o monitor (sempre usei ele ligado ao monitor mesmo apos a troca do teclado) Ontem quando estava usando ele para ver um filme, usando a saida de audio P2, o som parou do nada, notei que ao pressionar a tecla direcional para direita, o auto falando da um estralo, mas nao funciona. Hoje quando fui usar o mouse usb do mesmo lado do HDMI e da saida P2 de audio, vi que este USB nao esta funcionando. Ja teste drives e fiz a troca pela antigo teclado, mas os defeitos continuam. Vocês tem alguma assistência técnica da região de porto alegre RS, para me indicar ? -

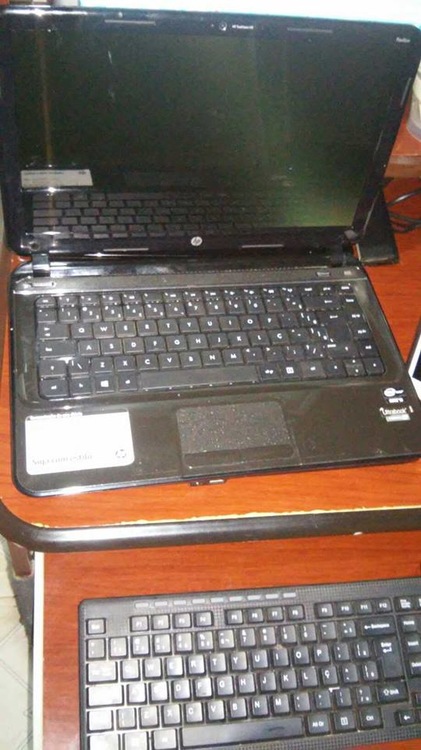

Bom galera,eu peguei esse aparelho,ele é deve ter poucos meses de uso e simplesmente não liga. Já pesquisei no fórum todo,tem esquema dele aí em outros tópicos,porém a solução ainda é muito vaga. Alguns dizem ser curto,outros dizem ser bios,outros dizem ser problema no botão power,outros dizem ser a fonte do carregador e por aí vai. A questão é que eu já pesquisei nos fóruns da hp e nada de concreto também. Não liga de maneira nenhuma...quando conecto ao carregador ele liga a luz de led da entrada do carregador,por poucos segundos fica vermelha e depois branca e fica parada. Após apertar o botão power,a luz led do botão power e tem vez que a luz led do wi fi pisca somente uma vez em ambos e tem vez que não...acionado o power aí a luz da entrada do carregador que estava parada...começa a piscar. Pela minha experiência isso é curto. Única coisa que fiz foi as dicas da hp de,retirar a bateria,segurar botão power,esperar um minuto e aquela baboseira toda. Se alguém já souber ou tiver algo concreto para ajudar o amigo aqui serei imensamente grato.
-
Peguei esse notebook para estudo em eletrônica, de começo ele estava com um Mosfet 6514 carbonizado próximo ao processador, com isso eu troquei os dois mosfets para ter certeza e após a troca acendeu o Led porém eu apertei o power ele entrou em curto novamente. Aí fui fazer testes na fonte de bancada conectando direto no Jack e com uma tensão de 17v já começa a piscar o C.C do da fonte, porém não tenho osciloscópio para ver o que está acontecendo com isso eu coloquei álcool isopropílico em cima dos mosfetes de entrada e um deles fica pulsando e esquentando e em seguida o outro. Fiz medições no Mosfet e obtive: D do Mosfet é 16,93v então medi o ci charge bq735 e apresentou esses valores vcc = 16,40v, acdet = 2,52v, regn = 5,99v, acdrv = 0,55v, cmsrc = 0v, acok = 0v somente esses. O gate 0,10v do, e 0v no src do mosfet. 3 capacitores de filtro fecham continuidade assim na foto. Não sei o que é eu não achei esquema dessa placa mas tenho uma placa e um esquema parecido aqui de outro notebook Samsung. Quem puder me dar uma ajuda.Não sei se os mosfets que troquei queimaram de novo.(Foram realizadas as trocas de todos os mosfets em vermelho)
-
em análise Acer Nitro 5 AN515-54 | EH5VF LA-H501P | Curto circuito\Carregador entrando em proteção
anthony.p postou um tópico em Notebook's

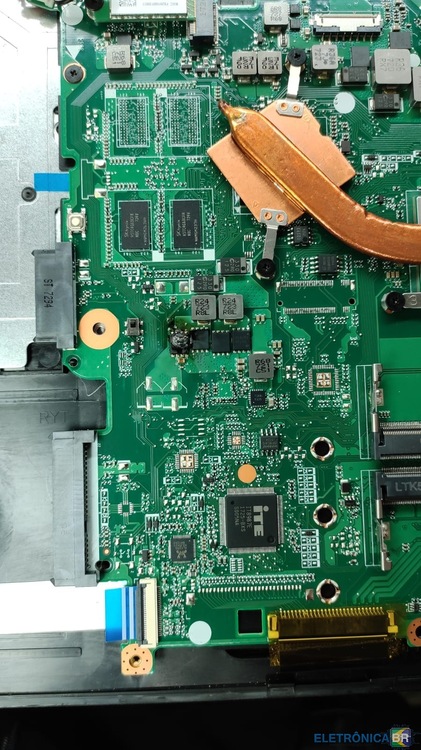

Este notebook entrou em bancada com carregador entrando em proteção, logo pensei em um curto. E realmente é isso, o curto é acusado pela fonte de bancada. O componente que primeiro esquentava era o PQB 12, logo retirei ele e liguei novamente com a fonte de bancada e sem curto, ok, então é nessa linha o curto mesmo. Injetei a tensão no lugar do mosfet (até não sei se isso é o mais indicado, existe um tópico aqui no forum sobre, mas ficou meio ambíguo a resposta, alguns disseram que é ok fazer e outros disseram que não se deve fazer, enfim me corrijam se eu errei aqui), continuou o curto, nada esquenta além do processador, bobinas de 3v e 5v dão continuidade com terra, eu testei vários componentes que fazem ligação com outros para ver se não cessava o curto e nada aconteceu, estou ficando sem ideias. Preciso procurar mais para chegar em algum lugar ou isso se confirma um curto no processador?
-
dica O básico da boa prática – Referência de Distância
Gercino Satiro postou um tópico em Eletrônica em Geral
São muitas boas práticas no dia a dia de um técnico, mas as boas práticas que envolvem evitar acidentes sempre ficam em destaque. Destaco duas boas práticas fundamentais para os trabalhos em placas com componentes pequenos, microcontroladores e demais SMD/BGA, principalmente para os do meu grupo: visão cansada e mão pouco firme.. kkk.. Vamos para questão “referência”: Quando estamos analisando um circuito normalmente tomamos uma referência de potencial e exploramos os demais pontos de análise, e este referencial poderá está fixado um ponto firme como em um terminal, em uma garra “jacaré” ou perigosamente apoiada sobre um contato metálico. Mesmo os mais experientes no decorrer de um bom tempo de análise podem ‘vacilar’ e deixar uma das pontas exploradoras deslizarem para um local não apropriado, e com isso causar um curto circuito e danificar ainda mais o circuito, então fixar bem a ponta de referencia é bastante importante! A depender da placa nem será necessário o uso de uma garra jacaré, alguns conectores permitem acesso em sua base (como na figura) deixando a ponta de referencia bem ancorada, dai nada de escorregar. Próxima questão é a “distância”: Mas distância de que??? Dos pinos minúsculos dos circuitos integrados SMD! Quando temos que medir um valor em um dos pinos de um microcontrolador a vontade inicial é logo “socar” a ponta de teste direto no pino, e ai o risco de um curto é altíssimo! Mesmo usando as tais pontas agulhas, ou produzindo as suas própria “pontas especiais”, o risco continua alto… então a solução é simples: siga a trilha e tome a referencia no próximo componente (como na figura). Caso não seja possível se distanciar do CI, ai não tem jeito, que a força esteja contigo. Claro que ninguém deve ficar paranoico com estes cuidados, no entanto “o que abunda não atrapalha”, então evite mais dores de cabeça e se mantenha apenas com o problema do cliente. Bons trabalhos a todos, sucesso.:.
