Mostrando resultados para as tags ''inversora''.
Foram encontrados 15 registros
-
Boa noite, Recentemente recebi uma placa para reparo mas mesma está faltando dois componentes e não achei o esquema da mesma, e não tenho outra igual para ver a referência, caso alguém tenha o esquema ou a placa em questão e puder ajudar, a placa é a placa navitas tecnologia NT00075V502 navitas tecnologia, segue fotos da placa que achei na internet e a foto da minha onde faltam os componentes, trata-se de uma placa de uma esteira ergonômica. -
dica Inversora Bambozzi Industrial 241 - Não Liga / Acionando Proteção
DigitalZone Info postou um tópico em Eletrônica em Geral
Já peço desculpas caso esteja postado no local errado, porém não achei nenhum subfórum para o assunto! A dica de hoje é sobre a inversora Bambozzi 241, que não há esquema em lugar algum da internet, com seu defeito clássico de armar proteção assim que liga e desativar o relé. Primeiro passo é a verificação e troca dos quatro igbts (40N60) que estavam avariados. Fiz a substituição pelos IKW50N60 que são mais robustos e não são de marca duvidosa, também poderá usar o 50JR22 Toshiba, porém cuidado com falsificações! Mesmo após a substituição a inversora ligava, liberava 78V nos conectores e logo desarmava, ficando com o led de temperatura acesa. Após verificação, foi detectado problema no optoacoplador que fica próximo às saídas e, junto à ele, os diodos zeners D34 (5v6) e D29 (18v). Após substituição a máquina voltou a operar normalmente. -
resolvido Nhs Expert 10Kva Placa Inversora EXOL3 465067-07-2013
JAIRO JARBAS DE FREITAS LO postou um tópico em Casos resolvidos - Fontes e NoBreakes
Ao ligar o banco de baterias e disjuntor de rede Nobreak tenta partir as ventoinhas e em seguida o display fica piscando e mostrando UPS DESLIGADO. Tentativa de ligar o Power em vão. Fonte auxiliar e carregador esta funcionando. OBS: Um dos barramentos foram trocados 6 FETs e diodo zeners 18 Volts. O teste de fuga foram feitos e aparentemente estão com os outros barramentos OK. Neste teste não coloquei os Fuziveis dos 03 barramentos do Inversor A, B e Bosster PFC. Qualquer dica será bem vinda. Caso alguem tenha o esquema desta placa desde já agradeço. Display responde programação através das teclas <enter> avança e retrocede, botão Power não responde.
-

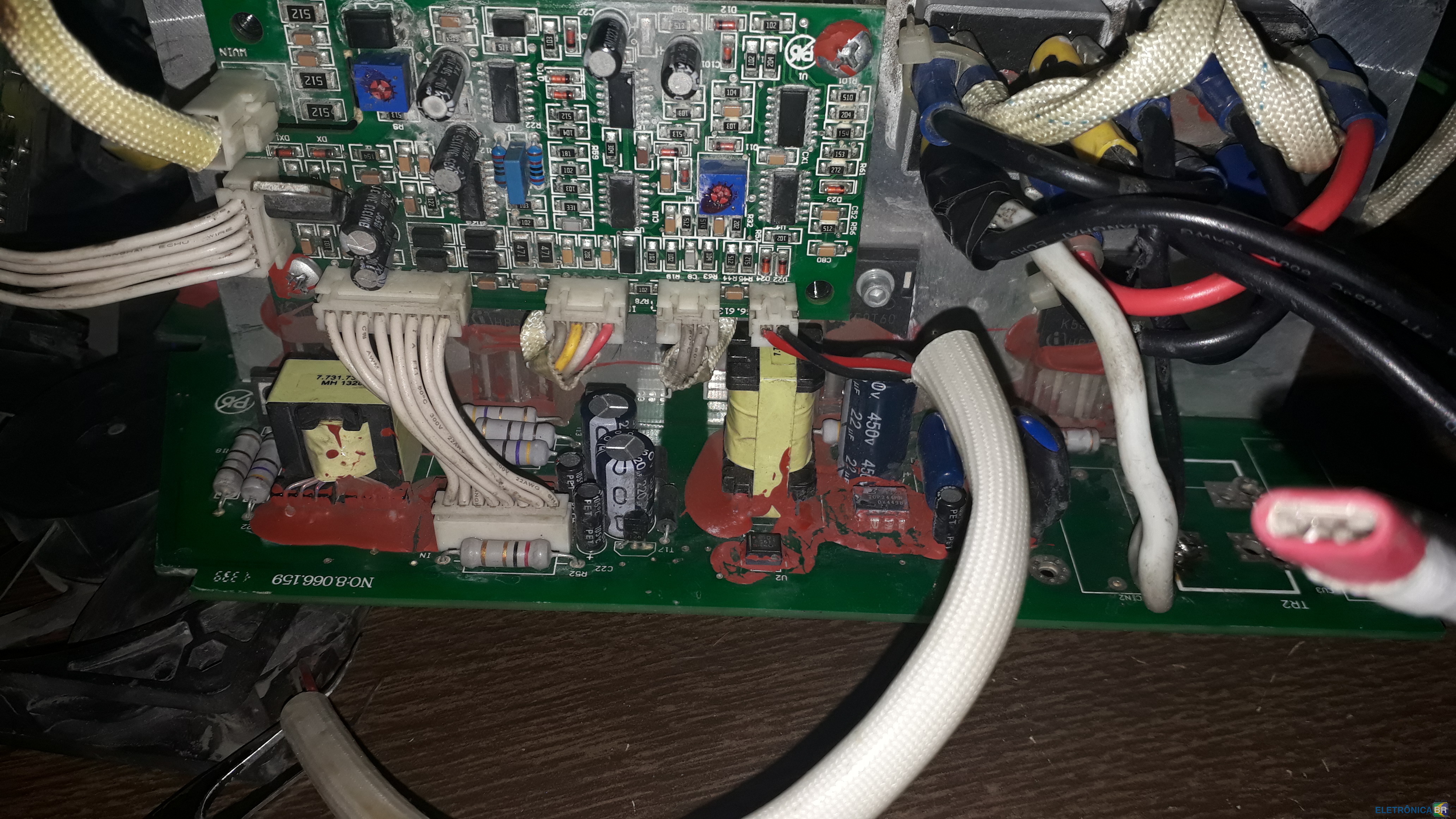

Bom Compadres, Estou com uma inversora de solda me dando uma dor de cabeça, ela apresenta curto na lampada em serie, mas não faço a menor ideia o que pode ser. Já foi testado: Igbts; Diodos de saida( apenas fiz o teste nas saídas do inversor); O réle foi trocado (o negocio tava estourado); Os capacitores estão com tensão baixa; Mais algumas informações é que o cooler não esta em curto porem não aciona, o ptc não faz seu papel de abrir com o curto. Se alguém ai tiver alguma ideia sobre o que pode ser estou todo ouvidos.
-
resolvido Bambozzi WWI-200ED - solda inversora inoperante
oz.2001 postou um tópico em Eletrônica em Geral
Pessoal, Essa maquina inversora de solda entra os 127V AC mas um dos polos não chega ao retificador porque tem um relê entre uma fase e o pino de entrada da ponte retificadora. A minha pergunta é : Para chegar a tensão até a ponte, o relê tem que estar armado. mas o que faz esse relê armar? Alguem teria um esquema desse aparelho? Para dificultar tem chapeado dos dois lados da placa. abs -
pessoal esta maquina chegou com os dos electrolíticos grandes estourados. fiz a troca deles e do CI U1 LNK626PG mas não resolveu.
-
dúvida Inversora de Solda Bambozzi WMI 161 ED
Welliton Rodrigo postou um tópico em Eletrônica em Geral
Boa tarde caros amigos, espero que todos estejam bem. Peço desculpas se estiver desrespeitando alguma regra do fórum. Estou com uma máquina de solda inversora Bambozzi o cliente relatou que ela deu defeito da seguinte forma, estava funcionando parou de funcionar desligou da tomada voltou ao normal, fez isso uma 4 vezes em dias alternados, não ligou a luz de proteção, agora ela não liga nada, nem o painel está ligando. Fui nos diodos shockley estão bons, fui nos IGBTs estão bons também e a ponte retificadora está boa. Alguém já pegou esse problema e conseguiu resolver fico grato pela ajuda. VID_20241211_171216.mp4
-
Dois dos 4 IGBT em curto (GW60V60DF) Para não ficar desigual, troquei os 4 comprados no ML foi ligar a máquina e bater o eletrodo, queimou os mesmos dois novamente. (entraram em curto) juntos com essses TR tem 4 resistores de 22R e 4 Cap 470nF x 2Kv mas estão todos bons. Aí a eterna dúvida: Transistores falsos? peço em outro lugar e tento novamente? Na foto: TR esquerda=original e TR direita = comprado ML abs
-
Olá pessoal,sou novato no grupo e na área eletrônica! Gostaria de ajuda pra consertar uma inversora de solda que peguei pra analisar para um cliente meu! Nas saidas para os IGBTs,está acusando curto,retirei a plaquinha que chaveia os IGBTs,e testei os componentes fora,e no meu ver estavam ok! Esse sinal de curto,tem uma resistência aproximada de 20,1 ohm! Alguma dica,ou teste a ser feito?
-
dúvida Inversora de solda Brax- 140 - Mosfet fritando
douglasf123 postou um tópico em Eletrônica em Geral
Olá pessoal! Estou com a placa de uma Brax 140 na bancada. De início, era só IGBTs em curto. Após a troca dos IGBTs, observei que o MOSFET que alimenta o mini-transformador tinha carbonizado as trilhas e estava em curto. O componente está com a descrição raspada e não sei qual é o correto. Coloquei um IRFD014 no lugar para testar e, mesmo sendo de 2A, ele esquentou. Estou acreditando que o mini-transformador está ruim, porém não tem descrição também. Alguém pode me ajudar com os componentes e o esquema dessa parte da placa?
-
dúvida Inversora Solda Boxer Flama 221 220v
Renan Borges Pinto postou um tópico em Eletrônica em Geral
Galera, estou com um aparelho de solda da Boxer modelo 221, 220v que no 110v ela liga beleza, no 220 so arma o rele e desarma, e ao tirar da tomada ela aciona por 3 segundos acredito ser os capacitor descarregando, ela não é bivolt, e no 110 funciona normal, claro que não da pra utilizar porque ela fica muito fraca mas liga tudo certinho, ja revirei tudo e não consigo entender. -
resolvido inversora de solda INTECH SMIB160
louis nathan postou um tópico em Identificação e Equivalência de Componentes
Olá, amigos! estou com essa maquina de solda que chegou com os IGBTS em curto e alguns resistores carbonizados. fiz a substituição dos IGBTS porem não consigo encontrar o valor dos resistores R47 e R48, coloquei uma foto dos resistores. se os amigos poderem me ajudar fico agradecido.
-
Olá a todos, maquina inversora de solda BALMER modelo JOY132DV ci de 8 terminais dip8 normal tipo aqueles viper22a explodiu, nao tem como saber qual é o ci, nao acho esquema dessa maquina, ele fica na fonte com certeza é o oscilador que ja tem um mosfet interno pra o tranaformador que fica proximo dele que deve ser uma fonte de 12, 15 ou 24v! Alguem aí que por um acaso ja mexeu com essas inversoras saberia me informar o codego desse ci usado nessa inversora? Obrigado desde já! -
dúvida inversora SMBI 160
djpinheiral44 postou um tópico em Identificação e Equivalência de Componentes
Olá, amigos! Estou com uma maquina smi 160 de solda que chegou com os IGBTS em curto e alguns resistores carbonizados. fiz a substituição dos IGBTS, Fiz a subistituiçao dos resistores nao tinha smd entao usei de fio R46 por 5.6 ohms e R50 por 5.6 k, e os Capacitores 26 e 27 por 10nf ceramico pwm ok normal na saida so tem 13 volts nao abre o arco . se os amigos poderem me ajudar fico agradecido. -
dúvida Solda Inversora Wonder - identificação de diodo
oz.2001 postou um tópico em Identificação e Equivalência de Componentes
Pessoal, Um diodo smd (D10) esta arrebentado. acho que deve ter entrado em curto e depois explodiu e abriu. tbm partiu duas trilhas que saem do +B principal ao IC pwm alguem tem uma maquina dessa aberta para ver o código dele? pelo datasheet do TOP246, da a impressão que é um P6KE_ _ mas esta meio confuso aqui. se alguem puder ajudar. agradeço. abs:
