  1. Olá a todos. Apenas agradecer pela dica. peguei um sms 600 desse modelo morto e havia curto na saída do regulador, que estava bom. Troquei o pic e resolveu, funcionou tudo. Valeu.
  2. ok, importante é que vc tentou e aprendeu bastantes sobre esse tipo de fonte. Não se esqueça de finalizar o tópico devidamente.
  3. Se vc verificar nessa página que te passei, na sessão de start desse CI, a tensão mínima é 12,9V para o pino 2 VCC. Na sua medição está 10, bem próximo do valor pra desligado. Então acredito que pode investigar essa parte. Ou a fonte está recebendo comando pra não oscilar, ou essa tensão tem uma deficiência.
  4. Você disse que a tensão da saída está estável agora. Está em quantos volts? Estou te mandando o link de um datasheet semelhante ao esse CI pra vc baixar. Vou postar foto da páginas dos limites de tensão dele por pino. Vc deve se atentar primeiro as tensões de VCC e REG. E para as tensões dos pinos 11 e 16 é preciso lembrar que são pulsos pwm para os gates dos fets, então só vai conseguir ver corretamente com osciloscópio. https://www.alldatasheet.com/datasheet-pdf/download/1087428/SANKEN/SSC3S910.html
  5. Imagino que vc já esteja medindo as tensões da saída da fonte com ela fora da impressora. Isso ajuda a isolar uma parte da saída. Desconecte pelo menos o chicote de saída da fonte para a placa da impressora. Além disso vc também pode remover os resistores de proteção que ligam a saída principal da placa com demais circuitos secundários que geralmente existem nas fontes de impressora. Se possível, mande uma foto das costas da fonte para gente ver se tem alguma disjunção visível para ajudar a isolar a saída do secundário.
  6. Gravado com sucesso usando CH341A, adaptador de 16 para 8 pinos (sem remover o ci não funcionou), selecionado como MXL12805D. Perfeito! Muito obrigado.
  7. Se houver algum curto a frente ,vc vai ter de tensão isolar o máximo de circuitos depois da saída do retificador da saída pra facilitar vc saber onde está o consumo indevido. Pela foto dá pra ver alguns opto acopladores que devem ser do feedback do ci gerenciador do pwm. Caso vc não encontre curto após isolar a saída, faça o teste neles ou até mesmo troque. Veja se vai mudar as variações da tensão depois de trocar.
  8. Caso o CI esteja sendo alimentado com tensões corretas e esteja gerando tensões baixas na saída, temos possibilidade de erro no feedback dele ou algum curto a frente que esteja rebaixando a tensão.

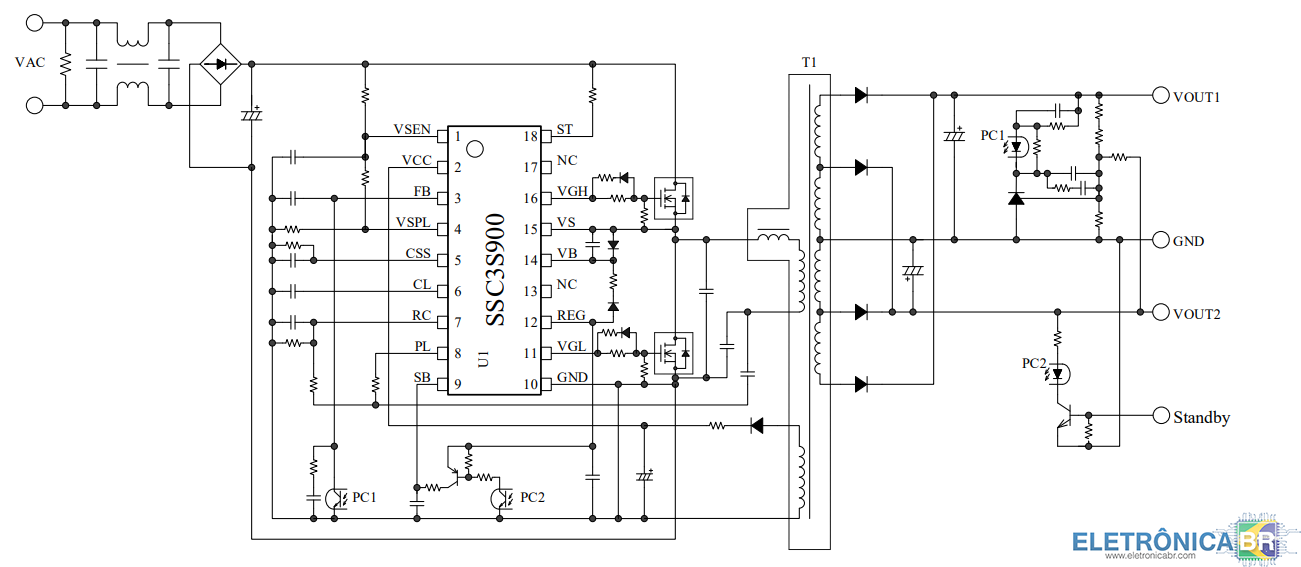

  9. Segue um diagrama semelhante para auxiliar. Comece testando a alimentação do CI. Veja que os fets são chaveados pelos pinos 16 VGH e 11 VGL. Também recomendo conferir a retificação na saída do circuito VOUT1 / VOUT2.
  10. A resistência das bobinas para o GND podem ser muito baixas e ainda não ser curto. Principalmente se forem do Circuito do Vcore que trabalha com tensão mais baixa. Ideal é ver para cada multímetro qual é o valor de resistência que ele apresenta em situação de curto e medir a resistência da bobina ao terra pra ver se realmente está idêntica. No seu caso, se a maquina subiu normalmente, a chance de curto real nas bobinas é bem pequena.
  11. Opa, fico feliz que tenha conseguido resolver. Não se esqueça de finalizar o esse tópico marcando como resolvido. Mas lembre-se de que nem sempre uma placa só vai gerar vídeo na HDMI com a presença do S.O. Apesar de ser um sinal secundário de saída de vídeo, dependendo da configuração do vídeo integrado ou dedicado, uma saída HDMI pode sim dar sinal de vídeo e permitir até acessar a bios pra fazer testes.
  12. Confere se a placa gera imagem com monitor na porta HDMI pra gente eliminar problemas com tela, flat, conector e tensões do LCD. Antes de regravar a bios, confere se as tensões no chip de bios estão presentes.
  13. Vc provavelmente pode usar IRFS654B ou STB22NS25Z caso não encontre desse modelo exato.
  14. Se não resolver reinstalando o cabo flat da cabeça de impressão, o problema pode ser justamente a cabeça de impressão que está com alguma tensão alterada. Por isso que pisca o led e a impressão sai em branco.
  15. Vc pode testar os diodos apenas pela condução e polaridade. Os mosfets também podem ser testados com teste de diodo de semicondutor. Vc pode retirar da placa para facilitar.
