  1. @Testemusicasboas Teste , há um vídeo no Youtube em que um cara chamado Eliel Batista faz a redução da corrente nos leds do modelo LT29G através da substituição dos valores dos resistores R6 e R8 por 1 Ohm respectivamente, e ele mostra a leitura do multímetro marcando 38,6V após a substituição.
  2. @Testemusicasboas Teste , penso que há problema no backlight. No driver do backlight (U1) há um pino de proteção que termina no coletor de Q6. Este transistor é a chave de atuação do comparador offset U1B. Dá uma atenção pra este circuito.
  3. Este post não pode ser exibido porque ele está em um fórum que exige ao menos 8 itens de conteúdo para visualizar.
  4. Este post não pode ser exibido porque ele está em um fórum que exige ao menos 8 itens de conteúdo para visualizar.
  5. Este post não pode ser exibido porque ele está em um fórum que exige ao menos 8 itens de conteúdo para visualizar.
  6. Bom dia @James Walker . Acontece. Muitas vezes complicamos a solução devido a estas pequenas desatenções. Mas não se abstenha de contar com a nossa colaboração.

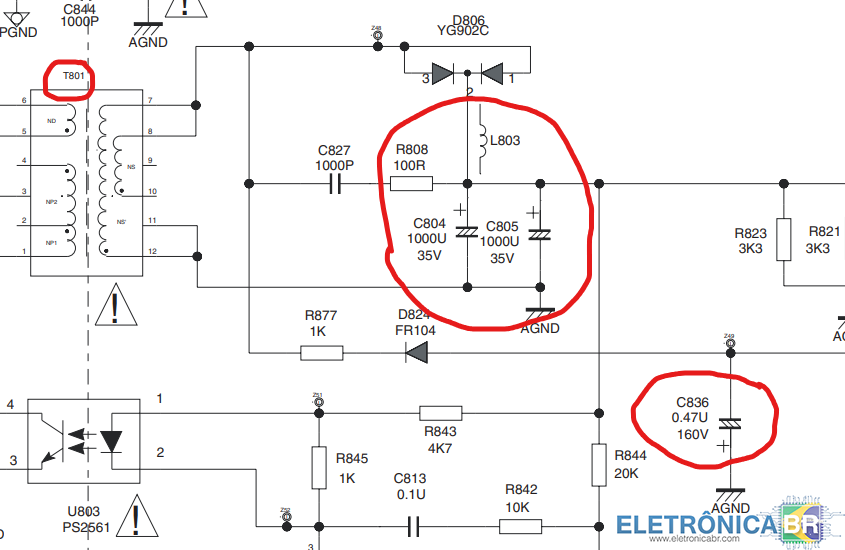

  7. @James Walker Esse trafo é o T801, da fonte de 24V/2A. Já testou estes 3 capacitores? Eles são filtros destas fontes. Já peguei uma dupla igual com valores bem abaixo do nominal e estufados na fonte de uma tv H-BUSTER com ruído.
  8. São 2 sinais importantes vindo da placa lógica, sendo que um deles é o BL-ON, que atua no circuito chaveador formado por Q7808 e Q7809 para alimentar o pino 8 do CI driver com 16,4V (VCC); e outro sinal é o PWM injetado no pino 4 do CI driver, para controlar o mosfet Q7803 através do pino 9 (SW) do mesmo CI. Penso que se o BL-ON falhar não teremos nada funcionando (nem fonte nem leds acesos), poderá haver uma tentativa de o ci driver fazer um restart, mas creio que sem o PWM a fonte dos leds não se sustenta, porque o CI driver precisa do feedback no pino 12.
  9. Sim @James Walker , deve ser mesmo. Vai substituir a placa lógica ou tentar recuperá-la?
  10. Olá amigo @DigitalZone Info , se pensarmos comercialmente, você está correto, e eu também poderia dizer o mesmo a ele, mas este caso não me parece ser o do @James Walker , que inicia o tópico confessando que não entende muito de tv, e que veio a este fórum porque quer ajudar à mãe de um amigo. Vejo que ele veio nos pedir ajuda em busca de aprender um pouco mais do que já deve saber.
  11. Bom dia @James Walker . Esse "visual um pouco diferente" não é normal, é indício de sobreaquecimento, ele pode apresentar alteração de valor quando em funcionamento, eu o substituiria. Outra dica: os resistores devem ser medidos, de preferência, fora do circuito. O que esse componente que eu marquei na tua foto abaixo? Poste outra foto mais abrangente desse circuito.
  12. @James Walker As leituras de R7822, R7813 E R7814 estão corretas, mas o R7815 deve ser de 8.2K, conforme o diagrama. R7815 é referência de OVP para o pino 3 do CI driver dos leds, se ela estiver com valor acima do indicado vai ativar a proteção do circuito. Confirme o valor gravado no corpo dela (deve estar marcado "822"). R7840 é zero ohms e R7841 é de 1K.
  13. Os itens de 1 a 4 que sugeri não são testes de tensão, mas testes ôhmicos de diodo, de resistores e teste de condução do mosfet Q7803.
  14. Olá @James Walker . Veja o diodo D7801; Veja R7822; Veja R7813, R7814 e R7815. Veja Q7803, R7840 e R7841. Tem +/- 16,5V no pino 8 de IC7800?
  15. Bom dia @James Walker . Precisamos saber quais os procedimentos e testes que você já fez, pra poder te acompanhar no raciocínio de pesquisa.
  16. @James Walker, Já viu C7821 (47uF/160V)? É ele que desenvolve a tensão dos leds.
  17. Boa noite a todos. @James Walker , Você não respondeu à pergunta do @ohm quanto à tensão nos terminais dos leds (conector P3).
  18. Olá @MarceloRibeiro94 . Algum progresso? Começo a suspeitar do IC801.
  19. Olá @mr.rocha , na falta do esquema, procure o datasheet do CI para descobrir que componentes são esses e que valores são sugeridos, normalmente os datasheets mostram circuitos, ou de teste ou de aplicação prática (samples). Também poderá encontrar estas informações na descrição dos pinos do CI.
  20. O rádio e as demais ajustes funcionam? (tonalidade, volume e etc). O que mais funciona?
