resolvido Nobreak SMS Manager NT4+ uSM1500Bi - Placa PCIV023942 - Inversor danificado
Boht postou um tópico em Casos resolvidos - Fontes e NoBreakes
Olá pessoal, Estou verificando este nobreak e me apresentou RE1 com contato colado, alguns mosfet do inversor em curto e um CI drive L6387ED em curto... retirei os cabos azul e branco do trafo, retirei os mofets em curto e os dois CI´s drive... fazendo a medição do sinal pwm no pino 1 e 2 dos CI´s drive tenho a medição de um sinal pwm de intensidade maior no pino 1 e intensidade menor no pino 2, só que nos pinos do CI que apresentou curto tenho medição apenas no pino 1 e no pino 2 não tenho nada, nenhuma tensão (mesmo retirando o CI da placa). Por causa disso estou suspeitando que tenha causado algum dano ao microcontrolador, e como não tenho os componentes para substituir gostaria da ajuda de algum colega para me confirmar se essa medição pode ser normal ou está realmente com problema no microcontrolador, antes de eu pedir os componentes para substituir. Desde já agradeço se alguém puder ajudar com essa informação. -
Olá amigos, estou fazendo um reparo em um nobreak sms net4+ usm1500bi, chegou com um rele colado, fiz a substituição, logo após medi o circuito de carregamento da bateria e está dando só em média de 9v, identifiquei um resistor rompido fiz a substituição e também substitui o lm19, porém continua marcando em média de 9v, vocês tem alguma dica do que pode ser?
- 1 resposta
-
- 1
-
-
- net4+ usm1500bi
- sms1500
- (mais 3)
-
dúvida Sms Nobreak NET4+ uSM1500BI 115 PCIV023943 Não sai tensão nas tomadas em modo bateria
Metalizo ` postou um tópico em Fontes & No-Breakes
Olá pessoal, estou com o seguinte nobreak em bancada, numero da placa PCIV023943, necessito do esquema dele pois em modo bateria ele não sai tensão nas tomadas, ja no modo rede ele funciona normal, alguns mosfets estavam em curto já os substituiu, verifiquei tbm os controladores do relé e o proprio relé mas sem resultados.... Alguém sabe oq poderia ser? -
dúvida Nobreak SMS Net4+ USM1500bi 115 desligando quando entra em modo inversor
jean djeison strapazzon postou um tópico em Fontes & No-Breakes
Bom dia. Estou com este nobreak na bancada, ele trabalha normal em rede, porém quando entra no modo bateria ele faz um barulho no trafo e desliga imediatamente (se está sem carga as vezes ele não desliga, mas com alguma carga ele faz o barulho). Testei os mosfets e estão todos bons, assim como todos os diodos da placa e a princípio também os transistores. O que identifiquei de estranho foi que analisando com o osciloscopio em relação ao GND da bateria, todos os mosfets de um dos lados estão com o sinal no gate em 60Hz exatamente, porém do outro lado todos estão com esta frequencia do gate variando de 80 a 100hz. Creio que esteja aí o problema, analisei também os 2 CIs gate driver, porém eles somente estão replicando o sinal que já vem na frequência errada no input deles, estou desconfiando então do micro-processador. Alguém com problema parecido ou tem alguma dica em relação a estas frequencias medidas? Desde já agradeço. -
resolvido SMS Manager III Senoidal uSM1500Bi 115 NG ruído de transformador
Valentino Stillhardt postou um tópico em Casos resolvidos - Fontes e NoBreakes
Olá pessoal, é meu primeiro post aqui, espero que eu esteja postando no lugar correto. Tenho um nobreak senoidal da SMS aqui que começou a fazer um baita "barulho de alta tensão" de uns tempos pra cá, somente na bateria (em rede fica normal). Desmontando o mesmo verifiquei se todos os relês estão chaveando e se os MOSFETs principais estão funcionando, o que aparentemente estão. Não estão em curto entre as pernas, pelo menos. As baterias também seguram carga e cada uma tem por volta de 12.5V, somando um pouco mais de 25V. Olhando por cima não vejo nenhum capacitor estufado ou CI estourado, então creio que o problema seja mais complicado. A área da placa que está escura (no vídeo dá pra ver) é onde estão uns 4-5 resistores de 15K, e todos dão o mesmo valor, então creio que o problema também não é alí. A saída realmente dá 115V, porém ao medir com o osciloscópio a onda é bem feia, por assim se dizer, sem contar, claro, o barulho ensurdecedor. Parece que vai explodir a qualquer momento kk. Video: Alguém tem uma ideia do que poderia ser? Alguma dica do que testar? Muito obrigado desde já!
-
esquema Nobreak SMS uSM1500Bi placa PCIV023943 - Necessito do esquema
JAROD postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
Nobreak SMS / uSM1500Bi / placa PCIV023943 - Necessito do esquema. Se alguém puder disponibilizar, ficarei imensamente grato. -

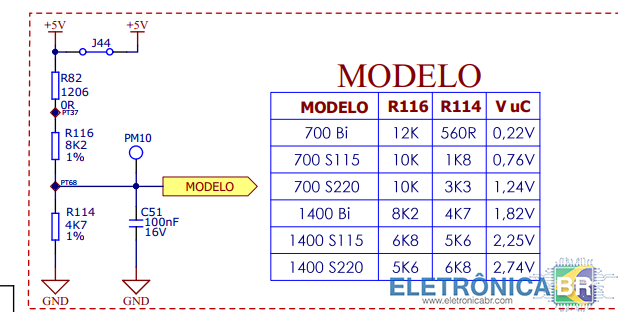

Fala pessoal, Estou com esse exemplar na bancada. Houve um acidente na bancada e aparentemente a plaquinha do botão liga/desliga encostou na carcaça e ele desligou. Agora ele está apresentando um único bip contínuo ao apertar o botão ou ligá-lo na rede. Ele bate o relé, gira o cooler e depois desarma. Aparentemente alguma proteção. A princípio, nenhum componente avariado visivelmente. Não localizei transistores em curto nem resistores abertos. Os do circuito de selo e botão, estão todos ok. Eletrolíticos, todos ok. Alguma outra linha de raciocínio? Obrigado, Abraço. -
Bom dia! Estou com um nobreak na bancada que chegou sem reconhecer rede, ele estava com os diodos de retificação em curto e uma trilha rompida (que vem do neutro da rede). Substituí os diodos e refiz a trilha, passou a reconhecer a rede e funcionar normalmente, porém colocando em torno de 70W de carga na saída ele já começa a piscar a luz roxa e bipar a cada segundo, indicando sobrecarga ou superaquecimento do trafo segundo o manual. Alguma ideia do que poderia ser o problema?
-
bom dia a todos, estou com dificuldades imensas nesse nobreak sms manager net4+ usm1500bi 115, ele usa os fets para carregar a bateria, medi os gates no osciloscopio e tem sinal em 4 deles com 4,5v de amplitude, os 4 que sao ligados no positivo da bateria, mas fornece apenas 9,6v, ja li outros topicos e todo o procedimento que encontrei acabei seguindo , ja substitui o lm358, o lm324 os 2 pwm L6387ed, tem no alpha 14v, no pm11 2,4v mas aumenta se eu colocar uma bateria boa, ele sobe p 3,2v, se tiver uma bateria carregada ele funciona fornece 115vac de saida, e caso conecto na rede ele reconhece e solta 113vac na saida, reconhece a entrada bivolt, na duvida acabei trocando tbem os reles e os transistores respectivos, testei os fets, os 8 e estao normal, fora da placa, testei na placa todos os diodos e estao ok, o trafo dele na saida fio azul e branco, so tem 7,8vac com ele na tomada, ja nao sei mais onde procurar. agradeço desde ja a todos. obrigado. -
tutorial Tensão fiação nobreak SMS uSM1500Bi 115
José Teixeira postou um tópico em Fontes & No-Breakes
Alguém poderia informar qual a tensão AC dos fios vermelhos que saem do transformador e vai para a placa no conector CN3 do nobreak SMS uSM1500bi 115? -
dúvida sms manager net4+ usm1500bi 115 microcontrolador com problema PCIV 023943
online infotecnica postou um tópico em Fontes & No-Breakes
bom dia!! estou com esse nobreak que tudo indica que o microcontrolador está danificado..quando ligo na tomada ele as vezes arma e as vezes desarma..quando arma ele pisca 15 vezes o led vermelho e depois passa a ficar azul e funciona corretamente, o inversor funcionando ,carregador tbm. a tensão no carregador fica oscilante até 14,40V..então do nada ele fica comutando reles do estabilizador..quando desarma ele dá uma armado nos reles uma piscada no led vermelho e assim sucessivamente..Baterias novas,resoldei o micro conferi tensões 15V e 5v OK..onde posso adquirir esse processador?s alguem do forum tem para comercializar? as autorizadas dizem que esse defeito somente a SMS pode resolver ,que é substituindo a placa.. -
Bom dia. Estou com um nobreak SMS NET4+ uSM1500BI 115 PCIV023943 Não sai tensão nas tomadas em modo bateria, ele estava com o problema de não carregar a bateria e não saia tensão tbm nas tomadas no modo bateria , eu troquei dois mosfets do inversor que estavam em curto , voltou a carregar a bateria porém não sai tensão nas tomadas no modo bateria , alguém poderia me disponibilizar o diagrama desta placa ? Eu não consegui em lugar algum. Testei os relés aparentemente comutam mas sem o diagrama não estou achando o relé responsável pela comutação. Agradeço desde já o auxílio de todos. -
em análise NOBREAK SMS MANAGER NET4+ uSM1500Bi Não regula corretamente a saída de energia.
Edinando Cella postou um tópico em Fontes & No-Breakes
Estou com um Nobreak SMS em mãos na assistência e estava apresentando problemas de carga das baterias e problemas referente ao inversor, após muitos testes vi que alguns FETs de potencia estavam em curto, após fazer essa troca e testar com uma lâmpada em serie percebi que quando o nobreak identifica a rede 220V ele aumenta a tensão de saída de 65 para 175v, e começa a consumir quase 8 amperes da bateria, desliguei imediatamente da tomada e ele se desligou automaticamente. Outro problema que vi é que por eu não ter em estoque os FETs exatos acabei trocando todos eles por FETs do SMS 1400VA, e quando ligo apenas na bateria a tensão de saída e de aprox. 60 à 65v apenas sem carga, obs: foi testado com o multímetro correto. Na imagem a seguir eu já havia retirado os FETs e os resistores para er mais certeza, após coloquei de volta na ordem e posição correta.
-
Nobreak SMS uSM1500Bi placa PCIV023943 - MOSFETS em curto
diegosrudi postou um tópico em Fontes & No-Breakes
ola amigos, estou com esse nobreak em bancada a principio chegou com dois mosfets queimados, queria confirmar com voces uma informação que um parceiro me passou, segundo ele esse nobreak quando queima algum mosfet não adianta trocar só o que esta em curto tem que trocar todos os mosfets, o IC5 e o IC6 e as vezes o LM324A, segundo ele esse mosfet (200N3LL) tem um zener dentro da estrutura dele e tbm não pode ser substituido por qualquer mosfet de mesma potencia, confere essas informações? -
em análise Nobreak Maneger III Senoidal uSM1500Bi PCIV024740 não funciona mode rede.
Thiago_bcs postou um tópico em Fontes & No-Breakes
Boa tarde! Estou com esse nobreak placa PCIV024740 chegou com o VR1 totalmente estourado, cliente disse que quando ligava na rede cheirava queimado. Ele apresenta a seguinte situação: modo bateria funciona normalmente, com ele ligado quando coloca na tomada não muda para modo rede e nem carrega bateria, com ele totalmente desligado quando coloca na tomada ele atraca relé gira cooler e se desliga questão de 2 segundos, e fica nesse ciclo sem parar atracando e desatracando, se aperto botão de ligar ele liga e funciona só pelo modo bateria. Fiz uma varredura na placa atrás de curto não encontrei nada, fiz troca do LM324 mesma coisa, alguém teria alguma sugestão? -
dúvida nobreak sms manager net4+ usm1500bi relê fica batendo placa pciv023943
zoe postou um tópico em Fontes & No-Breakes
Boa tarde !! estou com esse no-break que fica batendo o rele ,mesmo com tensão de entrada estável.. troquei reles e ressoldei o Micro,mas o problema perciste..se alguém tiver uma dica,fico agradecido. Obrigado!!
